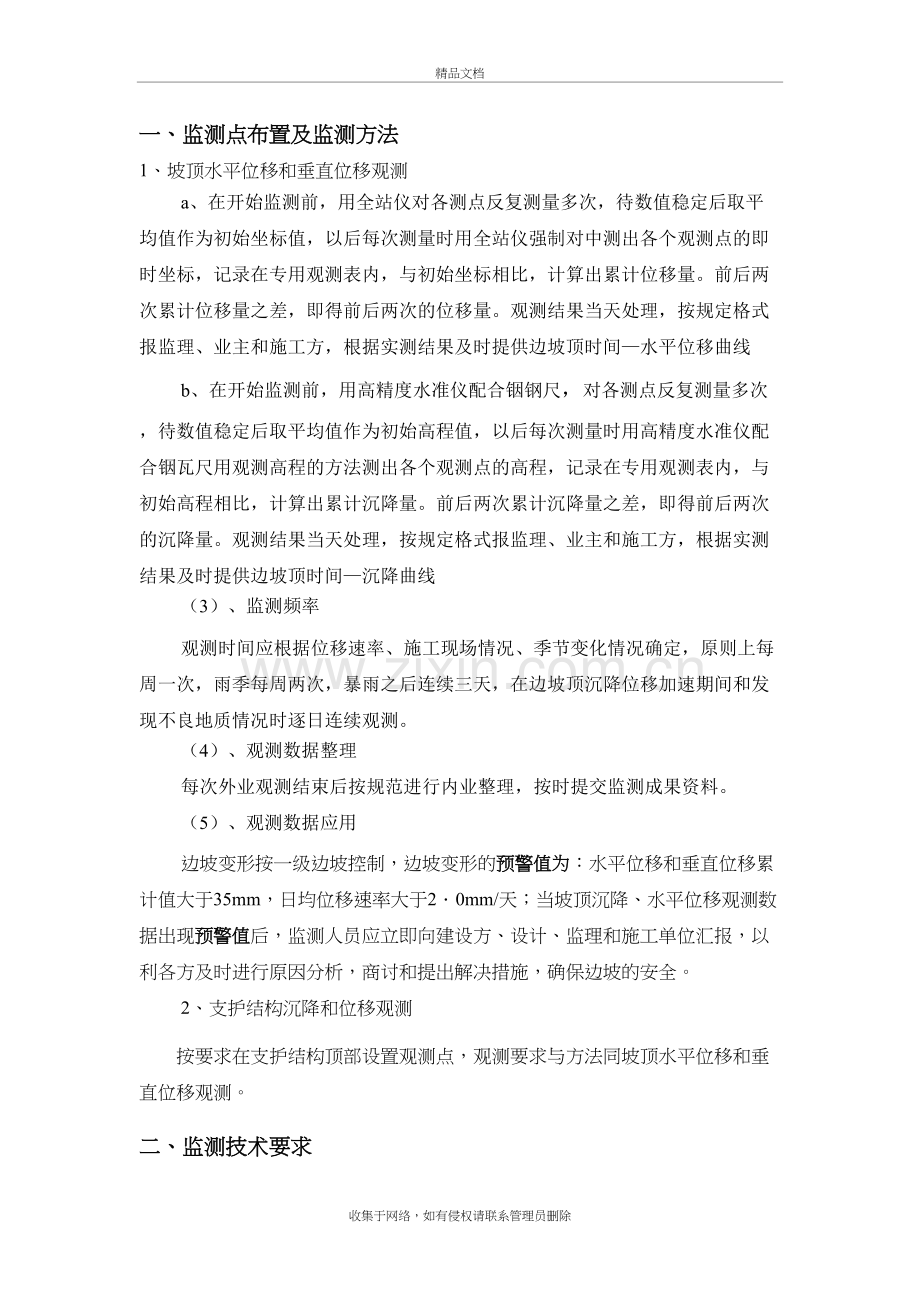

一、监测点布置及监测方法
1、坡顶水平位移和垂直位移观测
a、在开始监测前，用全站仪对各测点反复测量多次，待数值稳定后取平均值作为初始坐标值，以后每次测量时用全站仪强制对中测出各个观测点的即时坐标，记录在专用观测表内，与初始坐标相比，计算出累计位移量。前后两次累计位移量之差，即得前后两次的位移量。观测结果当天处理，按规定格式报监理、业主和施工方，根据实测结果及时提供边坡顶时间—水平位移曲线
b、在开始监测前，用高精度水准仪配合铟钢尺，对各测点反复测量多次，待数值稳定后取平均值作为初始高程值，以后每次测量时用高精度水准仪配合铟瓦尺用观测高程的方法测出各个观测点的高程，记录在专用观测表内，与初始高程相比，计算出累计沉降量。前后两次累计沉降量之差，即得前后两次的沉降量。观测结果当天处理，按规定格式报监理、业主和施工方，根据实测结果及时提供边坡顶时间—沉降曲线
（3）、监测频率
观测时间应根据位移速率、施工现场情况、季节变化情况确定，原则上每周一次，雨季每周两次，暴雨之后连续三天，在边坡顶沉降位移加速期间和发现不良地质情况时逐日连续观测。
（4）、观测数据整理
每次外业观测结束后按规范进行内业整理，按时提交监测成果资料。
（5）、观测数据应用
边坡变形按一级边坡控制，边坡变形的预警值为：水平位移和垂直位移累计值大于35mm，日均位移速率大于2．0mm/天；当坡顶沉降、水平位移观测数据出现预警值后，监测人员应立即向建设方、设计、监理和施工单位汇报，以利各方及时进行原因分析，商讨和提出解决措施，确保边坡的安全。
2、支护结构沉降和位移观测
按要求在支护结构顶部设置观测点，观测要求与方法同坡顶水平位移和垂直位移观测。
二、监测技术要求
1、人工巡视
巡视检查是边坡监测工作的主要内容，它不仅可以及时发现险情，而且能系统地记录、描述边坡施工和周边环境变化过程，及时发现被揭露的不利地质状况。项目部将坚持每天安排专人进行巡视，巡视的主要内容包括：
（1）、边坡地表有无新裂缝、坍塌发生，原有裂缝有无扩大、延伸；
（2）、地表有无隆起或下陷，滑坡体后缘有无裂缝，前缘有无剪口出现，局部楔形体有无滑动现象；
（3）排水沟、截水沟是否畅通、排水孔是否正常；
（4）、挡墙基础是否出现架空现象，原有空隙有无扩大；
（5）、有无新的地下水露头，原有的渗水量和水质是否正常。
2、裂缝监测
（1）、测点设置：裂缝一般产生在边坡平台和边坡体边缘，部分分布在边坡体上结构层，人工巡视中在发现裂缝的位置埋设裂缝监测点。如果边坡在开挖过程中坡面没有出现裂缝则此类测点无需布置。人工巡视发现裂缝后及时埋设（1~2天内完成），测点间沿裂缝的间距以20~30m为宜，其方向平行滑坡的主滑方向或边坡的位移方向（不一定垂直裂缝）。
（2）、埋设要点：首先，在裂缝的两边稳定土体内开挖一个A4纸平面大小的洞约50cm深，之后用混凝土浇注至地面度，用两块长方形铁片分别埋设在裂缝两边的混凝土内，并使这两块铁片在裂缝处互相搭接约50cm长，在搭接处用红油漆涂色。
（3）、测试要点：由于一般的裂缝变形是微小而且蠕变的，本工程选择游标卡尺对边坡的变形裂缝进行监测。如果裂缝变形增大，则在搭接处两块铁板的红油漆涂色处就会产生一个缝隙，用游标卡尺测出这条缝隙的宽度数据，该数据作为所测边坡裂缝增加的宽度。
3、坡面观测
观测网采用方格形网络，边坡体上的观测点布置在各级边坡平台上，每级平台不少于5个，观测点间距为15～30m，对可能形成的滑动带、重点监测部位加深加密布点。当同一边坡上有深层位移观测点时，坡面上其中一条纵向观测线与深层位移观测点在同一直线上，以便观测数据的相互验证和对比分析。
监测点在挖除表土后开挖一0.5m×0.5m的孔约80cm深，用钢筋砼浇注底盘至地面度，在底盘中心埋设一根钢筋，钢筋头伸出底盘约0.5cm，钢筋顶端设标记作为监测基点。坡体上的监测点同样按照上述方法埋设。观测点埋设完毕后，稳定2-3天之后再进行初测。对石质边坡利用稳固石块作为观测标记代替观测桩。监测基点设置在稳定的区域并远离监测坡体，避免在松动的表层上设点。测点埋设在边坡开挖前完成。
4、沉降观测和水平位移观测
沉降观测采用沉降板，沉降板底槽平整，其下铺设60cm×60cm的砂垫层，沉降板的金属测杆套管和接驳的垂直偏差率不大于1.5％，每断面按设计分左中右安置沉降板。水平位移观测采用位移边桩，位移边桩埋设在路堤两侧趾部，每侧2个。50～100米设置一监测断面，在潜在沉降和位移较大地段加密设置监测断面。
三、监测实施流程
边坡监测工作与边坡施工需要反复交叉开展，为了使边坡监测工作与边坡施工作业协调一致，特制定如下作业流程：

不正常
清表、放线
边坡开挖施工准备
需要埋设监测仪器
测点仪器埋设
初测、调试
开挖边坡
不需要

停挖或其他措施
动态跟踪监测

满足稳定标准
不满足

本级开挖完毕

本级加固防护

开挖完毕

继续监测

加固措施

竣工
满足稳定标准
不满足
