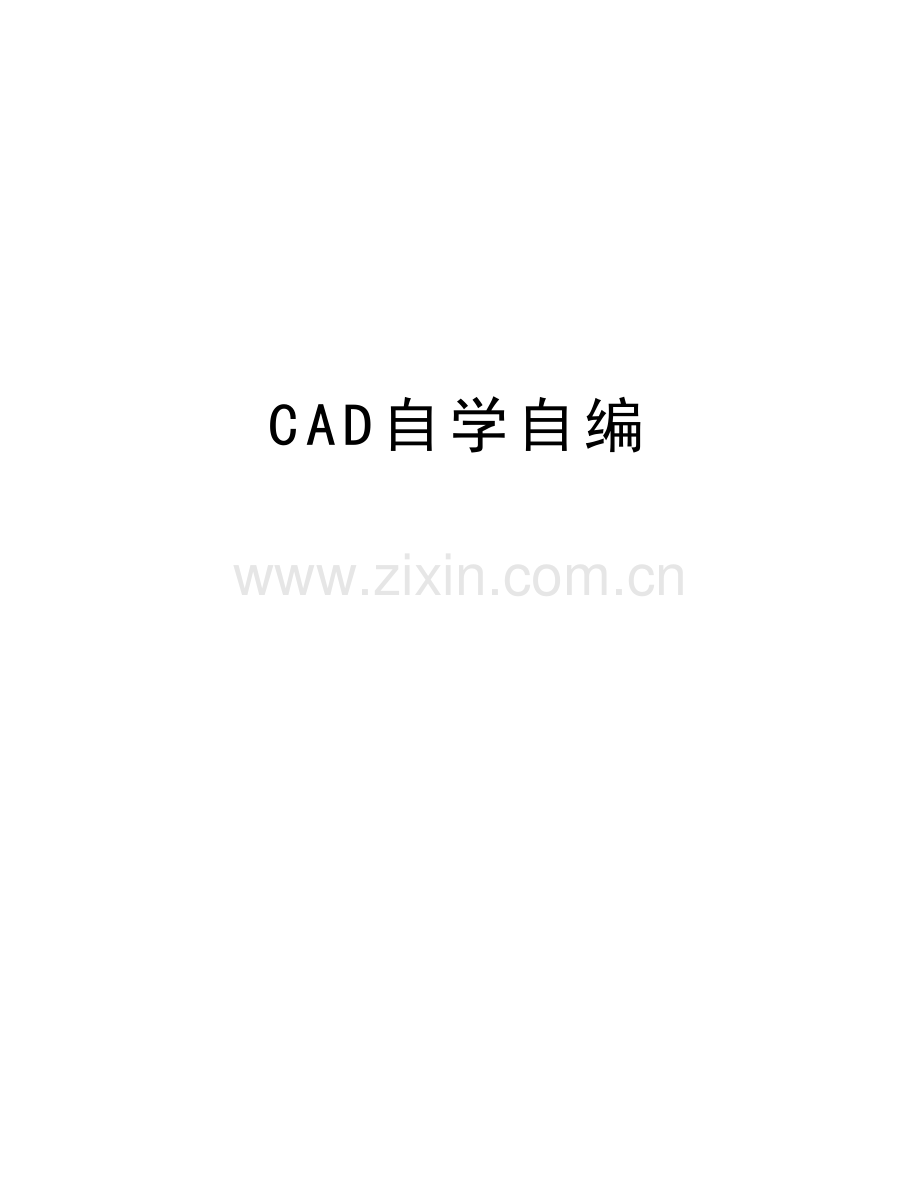

CAD自学自编

精品文档

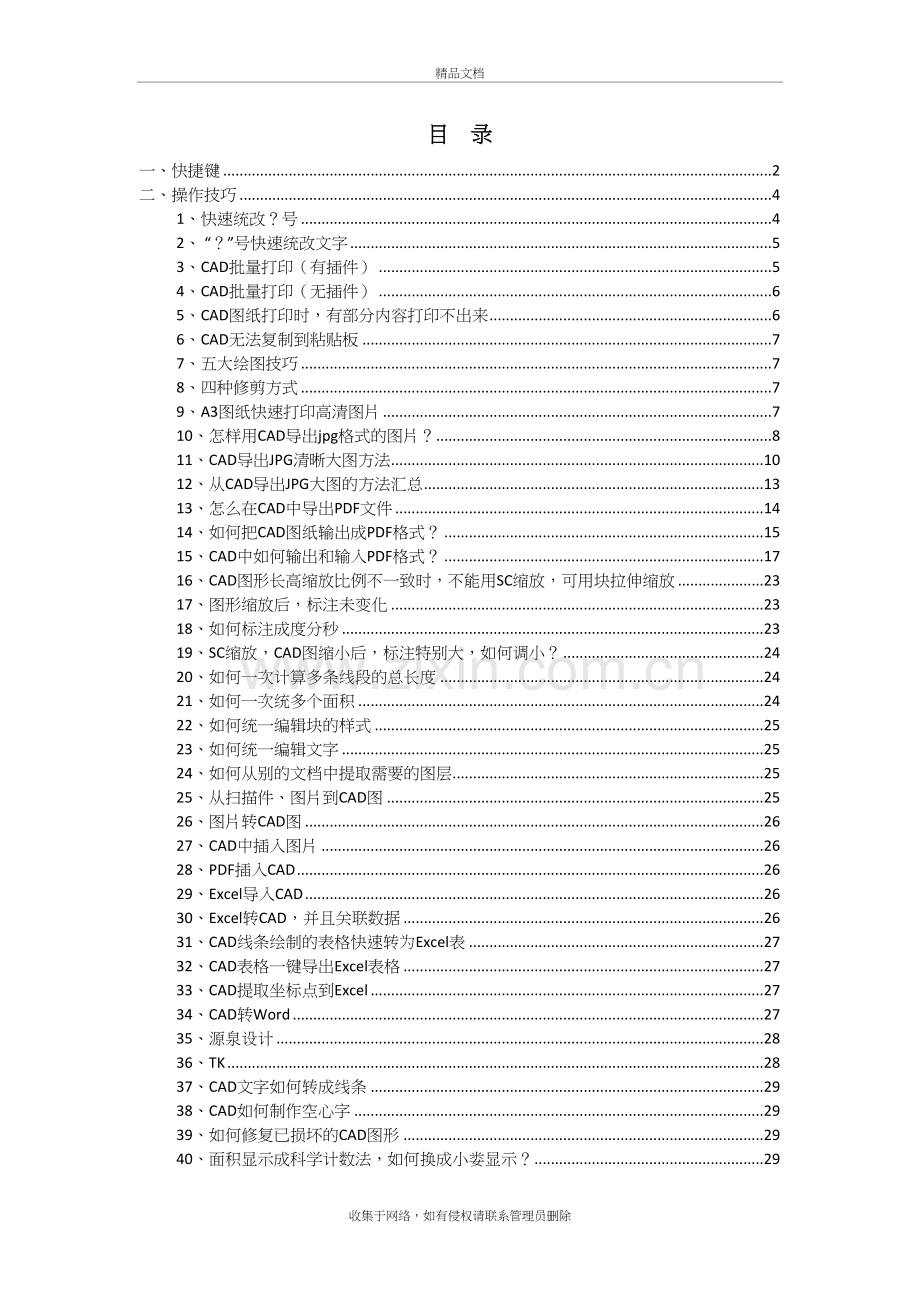

目 录
一、快捷键 2
二、操作技巧 4
1、快速统改？号 4
2、 “？”号快速统改文字 5
3、CAD批量打印（有插件） 5
4、CAD批量打印（无插件） 6
5、CAD图纸打印时，有部分内容打印不出来 6
6、CAD无法复制到粘贴板 7
7、五大绘图技巧 7
8、四种修剪方式 7
9、A3图纸快速打印高清图片 7
10、怎样用CAD导出jpg格式的图片？ 8
11、CAD导出JPG清晰大图方法 10
12、从CAD导出JPG大图的方法汇总 13
13、怎么在CAD中导出PDF文件 14
14、如何把CAD图纸输出成PDF格式？ 15
15、CAD中如何输出和输入PDF格式？ 17
16、CAD图形长高缩放比例不一致时，不能用SC缩放，可用块拉伸缩放 23
17、图形缩放后，标注未变化 23
18、如何标注成度分秒 23
19、SC缩放，CAD图缩小后，标注特别大，如何调小？ 24
20、如何一次计算多条线段的总长度 24
21、如何一次统多个面积 24
22、如何统一编辑块的样式 25
23、如何统一编辑文字 25
24、如何从别的文档中提取需要的图层 25
25、从扫描件、图片到CAD图 25
26、图片转CAD图 26
27、CAD中插入图片 26
28、PDF插入CAD 26
29、Excel导入CAD 26
30、Excel转CAD，并且关联数据 26
31、CAD线条绘制的表格快速转为Excel表 27
32、CAD表格一键导出Excel表格 27
33、CAD提取坐标点到Excel 27
34、CAD转Word 27
35、源泉设计 28
36、TK 28
37、CAD文字如何转成线条 29
38、CAD如何制作空心字 29
39、如何修复已损坏的CAD图形 29
40、面积显示成科学计数法，如何换成小娄显示？ 29
41、如何画出规则的修订云线？ 29
42、CAD图不小心歪了怎么办？ 29
43、如何把文字快速旋转角度？ 29
44、快速合并多段线 30

一、快捷键
A——圆弧 AA——测量面积和周长 AR——阵列 AL——对齐
AZH——轴线标注 ATT——定义块属性
B——创建临时块 BR——打断 Ba——交点处打断
C——圆 CO——复制 CHA——倒角
Change——快速更改对象图层
D——标注样式 DAL——对齐标注 DAN——角度标注
DCE——圆心标注 DDI——直径标注 DLI——线性标注
DDGZ——柜子标注 DDZ——内部标注 DDSS——多段线标注
DED——编制标注 DBA——基线标注 Del——删除
DT——输入单行文字 DVI——定数等分点
DI——测量距离 DIM——智能标注 Dr——图层上下排位
E——删除 EX——延伸 ESC——中止
Enter——执行、结束 EL——椭圆
F——倒圆角
G——对象组合
H——填充
I——插入图元 ID——查询点坐标
J——合并对象
K——
L——直线 LA——图层管理器 LT——线型管理器
LEN——拉长 LISP——快速添加中心线
LTS——修改全局线型比例因子 LI/LS——查询列表
M——移动 MJ——面积标注 MI——镜像 ML——多线
MT——多行文字 ME——定距等分点
N——
O——偏移
P——平移 PL——绘多段线 PE——编制多段线
PR——特性 PO——输入单点 POL——多边形
Q—— QDIM——框选一键快速标注
R——刷新 RO——旋转 REC——矩形
S——拉伸 SC——缩放 ST——文字样式 SPL——样条曲线
T——多行文字 TB——创建表格 TR——修剪
TT——多重偏移 T2E——CAD表格转Excel
TA——文字编制（对齐文字、均分间距）
TK——一键插入标准图框（多重追踪、快速定位）
U——放弃
V——视图
W——创建永久块
X——分解 XL——构造线
Y——
Z——缩放

F1——帮助 F2——文本窗口 F3——对象捕捉
F4——三维对象捕捉 F5——等轴侧平面转换 F6——动态UCS
F7——栅格 F8——正交 F9——捕捉
F10——极轴 F11——对象跟踪 F12——动态输入

Ctrl+0——全屏 Ctrl+1——特性管理器
Ctrl+2——设计中心 Ctrl+3——特性
Ctrl+4——图纸集管理器 Ctrl+5——信息选项板
Ctrl+6——数据库连接 Ctrl+7——标记集管理器
Ctrl+8——快速计算器 Ctrl+9——命令行

Ctrl+A——全选 Ctrl+C——复制 Ctrl+V——粘贴
Ctrl+O——打开文件 Ctrl+S——保存文件 Ctrl+P——打印文件
Ctrl+N——新建文件 Ctrl+K——超级链接 Ctrl+X——剪切
Ctrl+Y——重复撤消 Ctrl+Z——重复上一步操作

Ctrl+Shift+1——推断约束 Ctrl+Shift+V——粘贴为块
Ctrl+Shift+P——快捷特性 Ctrl+Shift+C——带基点复制
Ctrl+Shift+S——另存为

AZH——轴线标注 D——标注样式 DAL——对齐标注
DAN——角度标注 DCE——圆心标注 DDI——直径标注
DIM——智能标注 DDGZ——柜子标注 DDZ——内部标注
DDSS——多段线标注 DED——编制标注 DBA——基线标注
DLI——线性标注（逐个标注） MJ——面积标注
QDIM——框选一键快速标注

二、操作技巧
1、快速统改？号
方法一：Ctrl+1打开特性对话框——点右上角“快速选择”——“对象类型”选文字——“特性”选样式——“值”选择楷体，确定，将楷体改成宋体。
方法二：1）选择“？”号查看特性，把样式改成电脑中已有的字体；
2）Ctrl+1打开特性对话框——选择“？”号原有样式，改成电脑中已有的字体，确定即可；
或ST空格弹出对话框——选择“？”号原有样式，改成电脑中已有的字体——设置当前，确定即可。
2、 “？”号快速统改文字
1）输入ST空格，创建一个图标样式，点新建输入样式名，点确定、是——字体名设置gbenor.shx，点击使用大字体——字体样式设置gbcbig.shx，高度设置字体高度，点应用，设置当前，关闭；
2）输入Li空格，选择？号，空格，找到文字样式名称；
3）Ctrl+1打开特性对话框——点右上角“快速选择”——“对象类型”选文字——“特性”选样式——“值”选择刚才的样式名称，确定；
4）特性对话框，文字、样式切换到新建的图标样式；
3、CAD批量打印（有插件）
1）加载批量打印插件
2）输入BPLOT命令，空格弹出对话框——点右侧“打印设置”——修改（如是虚拟打印，打印机选DWG TO PDF PC3；如是实体打印，则选择安装的打印机）——图纸尺寸选择A3或A4，其他设置同单张打印，点确定，点关闭；
图框形式，如是图块就选图块，如是图层就选图层——点从图中指定图块或图层，指定后（如何指定？），如是虚拟打印，点选“打印到文件”，如是实体打印，点选“批量打印”；
在选择位置处，点浏览，选择需要打印到的位置——确定——选择要处理的图纸——框选要批量打印的图纸——确定即可。
4、CAD批量打印（无插件）
1）将图框的外边框选中，Ctrl+C复制；
2）点击布局选项卡，将原有方框选中，删除里面的内容——Ctrl+V粘贴——输入mv空格——输入字母O空格——选择方框——将下面多余的布局，右击删除，确定；
3）在“布局1” 右击，点击“页面设置管理”——点修改——设置打印机DWG TO PDF PC3——设置图纸尺寸——打印范围，选择窗口——点击方框左上角与右下角——点居中、点布满，选择打印样式monochrome Ctb 点确定、点关闭；
4）在布局方框中左键双击，滚动滚轮输入字母Z，输入字母O，选择外边框，空格，在下面布局选项卡上右击，点击移动或复制——点击创建副本，点确定；（注：有多少张图纸就复制多少份）
5）点击第一张图，设置第二张图，不同的布局对应不同的图纸
6）点击文件菜单——发布——发布为PDF——点击发布（保存到桌面）设置文件名及保存路径，点击是、是、是等显示完成打印；
7）双击桌面文件，打开。
5、CAD图纸打印时，有部分内容打印不出来
情形一、1）选择打印不出来部分，发现在Defpoints图层（此图层内容不能打印）
2）框选打印不出来部分，更换到其他图层即可
情形二、输入La空格，检查各图层的打印机设置是否关闭，如关闭打开即可。
6、CAD无法复制到粘贴板
1）输入W空格，打开写块对话框，点对象，点拾取点，点选择对象，框选要复制的内容，空格，设置并记好文件名和保存路径，设置插入单位mm，确定；
2）文件菜单，打开CAD图形，输入字母I插入块，点浏览，找到刚保存的块，点击打开，确定，在CAD图形中插入即可。
7、五大绘图技巧
1）合并线段J
2）快速标注QDIM
3）快速倒直角F，（按住Shift，选择直线）
4）快速统计面积MJ
5）快速绘制箭头AAW，（输入AAW空格，在屏幕上指定三点）
8、四种修剪方式
1）TR修剪，a，TR空格两次修剪；b，TR空格一次，选择边界修剪。（按住Shift不放可延伸，松开Shift可随意修剪。）
2）F倒圆角快速修剪（R=0）
3）布尔运算（UNI并集，IW交集，SU差集）
4）XC区域裁剪。
9、A3图纸快速打印高清图片
1）Ctrl+P打开打印页面——设置JPG打印机PublishToweb JPG PC3——点击特性——自定义图纸尺寸，点添加，点下一步——宽度设置为4200，高度设为2970，点下一步，下一步，完成——点确定——图纸尺寸选择刚设置的4200*2970；
2）打印范围点下拉箭头，选择“窗口”，框选图纸左上角至右下角，点选居中、布满——点“帮助”右侧的右拉箭头，选择打印样式monohrome Ctb，选择横向，点确定，保存到桌面。
10、怎样用CAD导出jpg格式的图片？
· 打开需要导出的cad文件。

· 22010版的是点击左上角的红A图标。其他版本的一样，只需要找到“打印”这个选钮即可。

· 3选择后会弹出一个“模型打印”对话框。

· 4调整选项设置，第一个红框（名称）不需要设置。

· 6第二个选项设置为jpg打印机（此时可能会蹦出一个小对话框，如图所示，随便选择一个即可）。

· 7图纸尺寸处尽量选择较大的数据，以便使导出的图片清晰。

· 8打印范围处选择“窗口”，选择你要打印的范围（把图框进去）

· 9点击“确定”。选择“保存”

· 10这样你就可以得到一张清晰的cad的jpg格式图片了
11、CAD导出JPG清晰大图方法
1）打开要导出的CAD图形；
2）点打印，在跳出对话中

在打印机/绘图仪，名称下拉列表中选择PublishToWeb JPG.pc3；

3）在图纸尺寸下拉列表中选择：最大的那个像素(我的是2480.50X3508.00像素)，可能和你的打印机有关系；
4）在打印区域和打印范围下拉列表中选择：窗口，再点一下后的窗口，然后用鼠标框选你要导出的图形范围；

5）在打印偏移中勾选上居中打印

6）在打印比例中勾选上布满图纸

7）点确定，跳出浏览打印文件对话框，保存于你要的文件路径；

8）打开你刚才保存的文件，看是不是你所要的JPG文件？
9）如果还是不够清晰，可以在第1步后先把你要导出的的图形分成相等的若干块(记着一定要相等，不然比例就不一样了)；

11）然后重复2-9步骤，分块保存；
12）打开Photoshop，把分别保存的各块导出图拼合在一起就可以了。
12、从CAD导出JPG大图的方法汇总

补充：1.调整背景颜色：工具——选项——显示——颜色
2.在命令行中输入“jpgout”可以输出jpg格式的图片
3. 先把CAD图存好，然后打开WORD，点工具栏中的插入--对象--由文件创建，浏览你刚存好的CAD图，就OK了
13、怎么在CAD中导出PDF文件（需要有打印机，不好用）
1）打开Autocad ，打开我们想要导出的图纸文件
2）按下“打印”快捷键“Ctrl+P”
3）系统弹出图纸打印窗口，在窗口的打印机/绘图仪设置栏下，点击名称设置的下拉箭头，在弹出的选项中点击Adobe PDF
4）“打印到文件”处于勾选，才可以设置保存路径，点击“确定”
5）系统弹出文件保存设置，设置路径等信息，点击“保存”。
14、如何把CAD图纸输出成PDF格式？
· 1首先打开cad软件。

· 2然后选择一个cad图纸。

· 3然后点击打印。

· 4然后在选择框里选择dwg to PDF.pc3选项。

· 5然后在选择窗口选项。

· 6然后点击窗口在绘图区里框选出图形。

· 7然后在勾选居中打印选项，设置纸张方向为纵向。

· 8
设置好以后点击确定，在弹出的对话框内给文件命个名字。

· 9最后文件就转换为了pdf格式了。

END
15、CAD中如何输出和输入PDF格式？
（1）打印输出PDF
1）打开图纸，单击打印按钮，打开打印对话框，在打印设备列表中选择DWG TO PDF 或其他PDF的虚拟打印驱动；

2）纸张大小、打印范围、比例、打印样式表的设置与普通打印机的操作完全一致。
只是再一些特殊的情况下我们需要单击“特性”按钮去定制PDF打印的一些特性。

3）在PDF的自定义特性中，有两个参数比较重要，一是分辨率，这个分辨率分为两种，一种是矢量图形的数据，还有一种是光栅图像的分辨率。
如果图纸中使用了操作系统的字体，转换PDF时会保留字体，在PDF可以编辑这些文字。但如果使用的是CAD内部的SHX字体或在CAD里修改了宽高比的操作系统文字，PDF里不支持，只能将这些字体转换为几何图形。
由于有些图纸文字样式里字体设置不支持中文，但多行文字显示成了宋体，这种情况在转换的时候可能出问题，文字可能会消失。遇到这种情况解决办法有两种：一是将文字样式修改成正确的字体；二就是在自定义特性对话框中取消勾选“捕获图形中使用的字体“后勾选”将所有文字转换成几何图形。
（2）直接输出PDF
1）从2011版开始有直接输出PDF的功能，直接在菜单中点输出PDF，就可以将DWG转换成PDF。

2）输出PDF的很多选项还是跟打印相关的，只是将打印的页面设置直接用一个选项表示了。低版本可设置的选项较少，估计不少人直接输出PDF后效果不满意，因此后期版本又增加了一些选项，到了2017版，基本跟打印的选项差不多了。
下面看一下2017版的输出PDF的功能，可以看到在对话框右上方的下拉框中可以选择输出PDF的驱动，如图所示。

单击“选项”按钮，就是打印是PDF驱动的自定义特性对话框，如图所示。

在下面我们也可以设置“输出”范围为“显示”、“范围”或“窗口”，页面设置默认使用当前的页面设置，也可以选择“替代”，指定替代的页面设置，在页面替代设置中，可以重新选择图纸尺寸、打印样式表，设置比例和方向，如图所示。
其实输出PDF跟打印PDF没什么区别，只是将选项简化了。

（3）发布（PUBLISH）
CAD批量打印的功能，必须事先设置好布局和页面设置，每个布局只能放一个图框，这样你就可以用发布功能来进行批量打印。
当然也能批量打印PDF，还能输出成多页的PDF，如图所示。

再次强调一下：想要用发布的功能，必须规范地使用布局，并预先保存好每个布局的页面设置，否则没有办法成功地使用这个功能。
（4）PDF参考底图
CAD高版本提供了PDF参考底图的功能，可以将别人发过来的PDF文件附着（ATTACH）到DWG图中作为底图或参考，在PDF图纸的基础上进行一些批注或绘制一些新的图形。

这对PDF是否是矢量的并没有严格要求，只是矢量的PDF可以捕捉其中图形的一些特征点，如端点等。
（5）输入PDF
网上有不少人问能不能把PDF图转回DWG文件，AUTOCAD之前的版本并没有提供这样的工具，因为大多数用户输出成PDF就是不希望被人编辑再利用。但网上很早就有了进行这种转换的工具，大家搜PDF2DWG或PDF2DXF应该能找到这类工具。估计是这类需求越来越多，因此在AUTOCAD 2017我看到了输入PDF的功能PDFIMPORT，至于是哪个版本加的我也没有去查。
执行输入PDF命令后，可以选择图中已插入的参考底图的部分区域或全部进行转换，也可以直接回车选择一个新的PDF文件进行输入。

要想PDF能转换回DWG，必须保证PDF是矢量数据，比如是从CAD中打印或输出的PDF文件，如果是光栅图像类的PDF，CAD的PDF输入功能或网上这类工具也是无法转换的。
16、角度绘制
先输入一点定起点，再输数据到终点；
先按@输入数据，再按＜度数插。
17、长度测量
1）直线：输入MED，选择距离（D）；
2）圆弧：输入DAR，选择对象进行标注；
3）多段线：输入PR，选择对象，特性面板可查；
4）样条曲线：输入LI，选择对象，列表窗口可查；
5）椭圆弧：输入LEN，选择对象，命令行可查。
18、CAD图形长高缩放比例不一致时，不能用SC缩放，可用块拉伸缩放
1）选择对象，Ctrl+C复制——Ctrl+Shift+V直接粘贴为块；
2）选择块，按Ctrl+1打开特性面板——块参照，选择X比例，点击右则计算器，输入“长度/图上长度”（图上长度可在图上直接拾取），点应用；选择Y比例，操作同X比例；
3）输入字母X，将块分解。
19、图形缩放后，标注未变化
1）Ctrl+Shift+C复制，指定基点，Ctrl+Shift+V粘贴为块；
2）输入SC对块进行缩放，标注跟着变化。
20、如何标注成度分秒
1）输入字母D，空格，弹出“标注样式管理器”——点修改——调整右边的主单位——（右侧）角度标注，单位格式改成度分秒，设计精度，点击“清零”中后续复选框，确定，关闭；
2）标注菜单——角度——标注。
21、SC缩放，CAD图缩小后，标注特别大，如何调小？
1）输入LI空格，选择需要缩小的标注，空格，记住标注样式名称；
2）输入字母D空格，选择刚才的标注样式名称，点修改——选择调整，将使用全局比例改小，确定、关闭；
对没调小的标注，重复上述步骤。实在调不小的，按下面步骤调整（替代样式）
（1）输入LI空格，选择需要缩小的标注，空格，找到并记住标注样式名称；
（2）Ctrl+1打开特性面版——点击右上角快速选择——对象类型选择对应的标注，特性选择标注样式，值选择刚才的标注样式名称；
（3）特性面版右侧滚动条下拉——调整，将标注全局比例调小即可。
22、如何一次计算多条线段的总长度
1）输入AP空格，弹出“加载/卸载应用程序”对话框——加载ZCD计算总长的插件，显示加载成功后点关闭。
2）输入ZCD空格——框选多条线段——空格确定。
23、如何一次统多个面积
1）输入AP空格，弹出“加载/卸载应用程序”对话框——加载“面积求和”的插件，显示加载成功后点关闭。
2）输入ZMJ空格——框选对象——空格确定。
24、如何统一编辑块的样式
1）双击块，查看块名称，确定
2）输入“FI”空格确定，弹出对话框——选择过滤器下“DWF参考底图”选择“块名”，点选择，找到对应的“块名”，确定——点添加到列表，点应用——框选对象区域，可查看区域内块的数量，统一编制块的样式。
25、如何统一编辑文字
输入“FI”空格，弹出对话框，删除以前的列表内容——选择过滤器下“DWF参考底图”选择需要编制的文字——点添加到列表，点应用——框选需要编辑的区域，可统一编制文字，如移动、自制。。。。
26、如何从别的文档中提取需要的图层
1）新建CAD空白文档，输入abc空格或Ctrl+2，打开对话框
2）在左边“文件列表”找到需要的DWG文件，双击打开右边的图层，选择所需图层，右击选择添加图层。
还可以添加“标注样式”，“表格样式”等。
27、从扫描件、图片到CAD图
1）打开强图片转换器Able Software R2V for Windows 文件菜单打开图片；
2）图像菜单——转换——24位RGB灰度；
3）矢量——自动矢量化，弹出窗口中选择CAD图形边界线，开始；
4）文件菜单——输出矢量，保存类型为DXF；
5）打开CAD，打开DXF进行编制。
28、图片转CAD图
1）打开AI，插入图片；
2）编制菜单，将颜色改成灰度，选择描摹，选择带轮廓的描摹；
3）文件菜单——导出——导出为，选择DXF文件——点击导出，导出时选择版本，确定；
4）打开CAD，按Ctrl+O，打开刚导出的DXF文件，将DXF文件分解，可进行相关编制。
29、CAD中插入图片
光栅图像，直接复制图片，粘贴到CAD绘图区；
DLE对象，直接截图，粘贴到CAD绘图区。
30、PDF插入CAD
插入菜单——PDF输入——选择PDF文件——勾选相应设置，确定。
31、Excel导入CAD
1）打开Excel，选择所需内容，Ctrl+C复制；
2）CAD编制菜单——选择性粘贴——Autocad图元，确定；
3）单个编制同Excel操作 / 整个表格编制，将鼠标放在表格左上角，出现灰色框后，右击选择特性，在特性对话框中可修改大小、颜色等；
4）输出，选择想输出的表格部分，右键输出，保存即可。
32、Excel转CAD，并且关联数据
1）打开Excel，选择所需内容，Ctrl+C复制；
2）打开CAD，编制菜单——选择性粘贴——粘贴链接——Autocad图元，确定；
同时也可能粘贴成图片，选择PS，确定。
33、CAD线条绘制的表格快速转为Excel表
1）加载C2e插件
2）输入C2e空格，框选CAD线条绘制的表格、空格——生成Excel表格。
34、CAD表格一键导出Excel表格
选择CAD表格，右击“输出”——设置文件名，保存路径——保存。
35、CAD提取坐标点到Excel
1）打开图纸，工具菜单——数据提取；
2）对话框中选择“创建新数据提取”，单击下一步，给文件命名、保存；
3）数据提取——定义数据源，选择图形/图纸集，点击下一步；
4）选择要提取的对象，单击选择需要的数据，点下一步；
5）选择要提取的特性，如坐标X、Y、Z，点击下一步；
6）数据提取——优化数据，点击下一步；
7）输入，设置输出文件，可选四种格式（.xls、.csv、.mdb、.txt），点击下一步，点击完成；
8）退出CAD，找到导出来的Excel文件。
36、CAD转Word
1）新建Word——打开——插入——对象——CAD图形——确定——自动打开CAD版面；
2）CAD版面，文件菜单——打开要插入的CAD图形，Ctrl+C复制——Ctrl+V粘贴到自动打开CAD版面，双击鼠标中键使图形最大化——Ctrl+S或单击菜单选项保存；
3）回到Word版面，CAD图形子形成，双击可打开对应的CAD进行编制。
37、源泉设计
1）CAD表格中数字递增：加载源泉设计——输入快捷键1234——框选文字，回车——指定两点——往下拖。
2）Ba：交点处断开；
3）Fy：中英文翻译；
4）TK：一键插入标准图框；多重追踪快速定位；
4）T2e：CAD表格转Excel；
5）CFTX：CAD图片拆分成九宫格；
6）Dcangular：快速修改角度（选择角的两边，输入角度值）；
7）OV / OVERKILL：快速删除重复线；
8）AZH：快速标注轴线；
9）XWW：标注墙体宽度；
10）MJ：快速统计面积；
11）WMJ：面积、周长、墙面积；
12）AAW：快速绘制箭状；
13）TT：多重偏移命令；
14）TTX：CAD文字分解成线段，分解后可进行编制，如填充、上色等；
38、TK
1）需要先输入绘图命令，再输入TK
2）只要是直角定位，无论画什么都能用TK
39、CAD文字如何转成线条
1）加载ET工具；
2）输入TXTEXP空格，选中文字，空格，（已转成线条）；
3）选择文字，输入X分解，空格，删除多余的线条即可。
40、CAD如何制作空心字
1）输入TEXTFILL空格，空格，把1设置为0，空格；
2）输入HI，空格。
41、如何修复已损坏的CAD图形
文件菜单——图形实用工具——修复——打开已损坏的图形。
42、面积显示成科学计数法，如何换成小娄显示？
输入WN空格——图形单位，长度类型选择小娄，确定
43、如何画出规则的修订云线？
1）先用多段线画出规则的图形，如矩形、多边形等；
2）选择云线命令，设置弧长；
3）输入字母O空格，选择需要转换的对象，反转方向选择否。
44、CAD图不小心歪了怎么办？
输入Plan空格两下，会自动摆正。
45、如何把文字快速旋转角度？
1）点击文字，查看样式名称，点ESC；
2）Ctrl+1打开特性面版，点右上角快速选择，对象类型选文字，特性选样式，值选刚才那个样式名，确定；
3）选择文字；
4）特性面版“使方向与布局匹配”右边选择“否”，“旋转”右边设置所需角度，如30°，回车即可。
46、快速合并多段线
输入BO空格，点击拾取点，点击要合并多段线的对象，空格。
