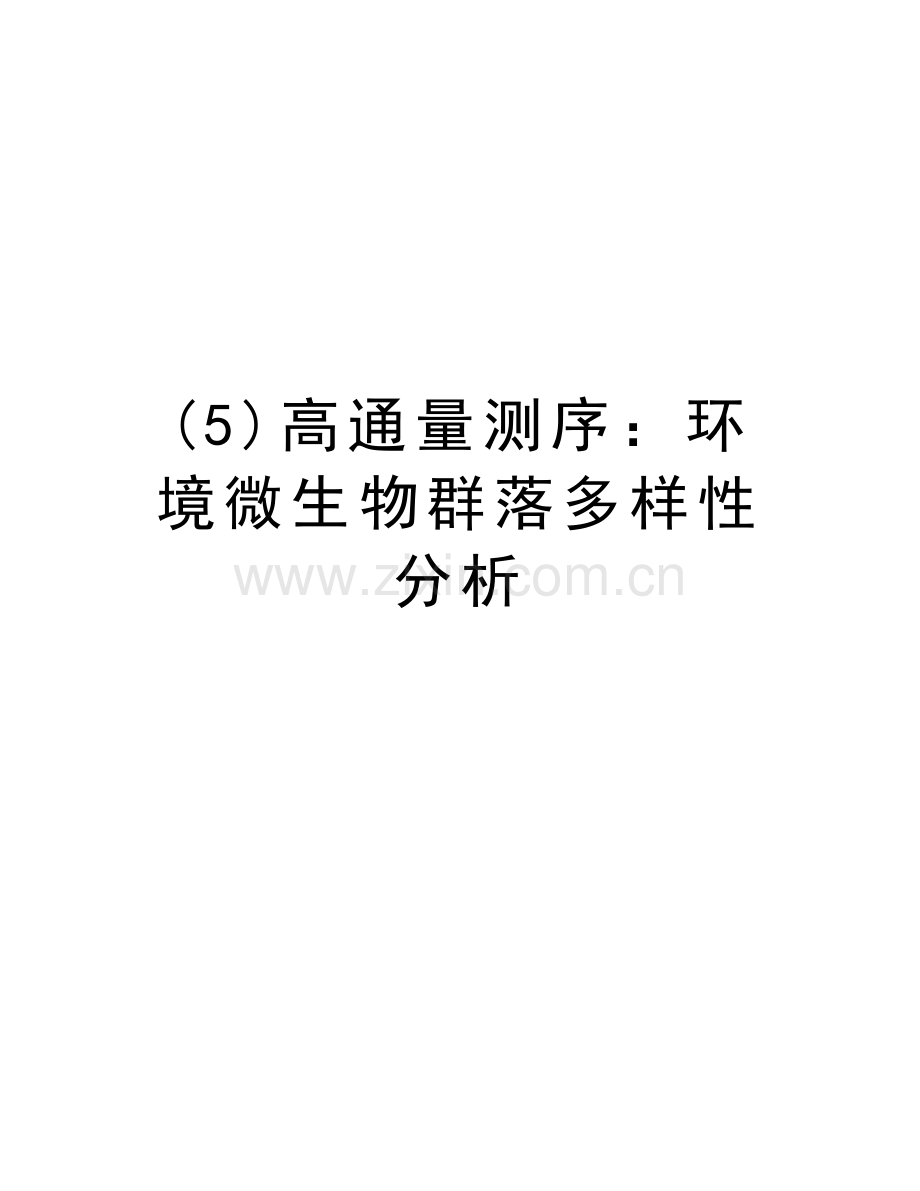

(5)高通量测序：环境微生物群落多样性分析word版本.doc

(5)高通量测序：环境微生物群落多样性分析精品文档(5)高通量测序：环境微生物群落多样性分析 微生物群落多样性的基本概念环境中微生物的群落结构及多样性和微生物的功能及代谢机理是微生物生态学的研究热点。长期以来，由于受到技术限制，对微生物群落结构和多样性的认识还不全面，对微生物功能及代谢机理方面了解的也很少。但随着高通量测序、基因芯片等新技术的不断更新，微生物分子生态学的研究方法和研究途径也在不断变化。第二代高通量测序技术（尤其是Roche454高通量测序技术）的成熟和普及，使我们能够对环境微生物进行深度测序，灵敏地探测出环境微生物群落结构随外界环境的改变而发生的极其微弱的变化，对于我们研究微生物与环境的关系、环境治理和微生物资源的利用以及人类医疗健康有着重要的理论和现实意义。在国内，微生物多样性的研究涉及农业、土壤、林业、海洋、矿井、人体医学等诸多领域。以在医疗领域的应用为例，通过比较正常和疾病状态下或疾病不同进程中人体微生物群落的结构和功能变化，可以对正常人群与某些疾病患者体内的微生物群体多样性进行比较分析，研究获得人体微生物群落变化同疾病之间的关系；通过深度测序还可以快速地发现和检测常见病原及新发传染病病原微生物。研究方法进展环境微生物多样性的研究方法很多，从国内外目前采用的方法来看大致上包括以下四类：传统的微生物平板纯培养方法、微平板分析方法、磷脂脂肪酸法以及分子生物学方法等等。近几年，随着分子生物学的发展，尤其是高通量测序技术的研发及应用，为微生物分子生态学的研究策略注入了新的力量。目前用于研究微生物多样性的分子生物学技术主要包括:DGGE/TGGE/TTGE、T-RFLP、SSCP、FISH、印记杂交、定量PCR、基因芯片等。DGGE等分子指纹图谱技术，在其实验结果中往往只含有数十条条带，只能反映出样品中少数优势菌的信息；另一方面，由于分辨率的误差，部分电泳条带中可能包含不只一种16SrDNA序列，因此要获悉电泳图谱中具体的菌种信息，还需对每一条带构建克隆文库，并筛选克隆进行测序，此实验操作相对繁琐；此外，采用这种方法无法对样品中的微生物做到绝对定量。生物芯片是通过固定在芯片上的探针来获得微生物多样性的信息，“只能验证已知，却无法探索未知”，此方法通过信号强弱判断微生物的丰度也不是非常的准确。而近年来以454焦磷酸测序为代表的高通量测序技术凭借低成本、高通量、流程自动化的优势为研究微生物群落结构提供了新的技术平台。Roche454高通量测序技术能同时对样品中的优势物种、稀有物种及一些未知的物种进行检测，获得样品中的微生物群落组成，并将其含量进行数字化。最近，美吉生物推出了新的测序平台MiSeq。MiSeq高通量测序平台集中了Roche454和Illumina HiSeq2500的优点，不仅可实现对多样品的多个可变区同时测序，而且在测序速度和测序通量上都有进一步提升，目前此平台已在微生物多样性群落结构研究方面受到了广大学者的认可。第二代高通量测序技术产品优势无需培养分离菌群：直接从环境样本中扩增核糖体RNA高变区进行测序，解决了大部分菌株不可培养的难题。客观还原菌群结构：专业、成熟、稳定的样本制备流程，严格控制PCR循环数，客观还原样品本身的菌群结构及丰度比例。痕量菌检测：充分发挥高通量测序的大数据量优势，能检测出丰度低至万分之一的痕量菌。生信分析1. 稀释性曲线（Rarefaction Curve）采用对测序序列进行随机抽样的方法，以抽到的序列数与它们所能代表OTU的数目构建曲线，即稀释性曲线。当曲线趋于平坦时，说明测序数据量合理，更多的数据量对发现新OTU的边际贡献很小；反之则表明继续测序还可能产生较多新的OTU。横轴：从某个样品中随机抽取的测序条数；Label 0.03表示该分析是基于OTU 序列差异水平在0.03，即相似度为97% 的水平上进行运算的，客户可以选取其他不同的相似度水平。纵轴：基于该测序条数能构建的OTU数量。曲线解读：? 图1中每条曲线代表一个样品，用不同颜色标记；? 随测序深度增加，被发现OTU 的数量增加。当曲线趋于平缓时表示此时的测序数据量较为合理。2. Shannon-Wiener曲线反映样品中微生物多样性的指数，利用各样品的测序量在不同测序深度时的微生物多样性指数构建曲线，以此反映各样本在不同测序数量时的微生物多样性。当曲线趋向平坦时，说明测序数据量足够大，可以反映样品中绝大多数的微生物物种信息。 横轴：从某个样品中随机抽取的测序条数。纵轴：Shannon-Wiener 指数，用来估算群落多样性的高低。Shannon 指数计算公式：其中，Sobs= 实际测量出的OTU数目；ni= 含有i 条序列的OTU数目；N = 所有的序列数。曲线解读：? 图2每条曲线代表一个样品，用不同颜色标记，末端数字为实际测序条数；? 起初曲线直线上升，是由于测序条数远不足覆盖样品导致；? 数值升高直至平滑说明测序条数足以覆盖样品中的大部分微生物。3.Rank-Abundance曲线用于同时解释样品多样性的两个方面，即样品所含物种的丰富程度和均匀程度。物种的丰富程度由曲线在横轴上的长度来反映，曲线越宽，表示物种的组成越丰富；物种组成的均匀程度由曲线的形状来反映，曲线越平坦，表示物种组成的均匀程度越高。横轴：OTU 相对丰度含量等级降序排列。纵轴：相对丰度比例。曲线解读：? 图3与图4中每条曲线对应一个样本（参考右上角图标）；? 图3与图4中横坐标表示的是OTU（物种）丰度排列顺序，纵坐标对应的是OTU（物种）所占相对丰度比例（图3为相对百分比例，图4为换算后Log值），曲线趋于水平则表示样品中各物种所占比例相似；曲线整体斜率越大则表示样品中各物种所占比例差异较大。4. 样本群落组成分析：多样本柱状图/单样本饼状图 根据分类学分析结果，可以得知一个或多个样品在各分类水平上的物种组成比例情况，反映样品在不同分类学水平上的群落结构。柱状图（图5）横轴：各样品的编号。纵轴：相对丰度比例。图标解读：? 颜色对应此分类学水平下各物种名称，不同色块宽度表示不同物种相对丰度比例；? 可以在不同分类学水平下作图分析。饼状图（图6）在某一分类学水平上，不同菌群所占的相对丰度比例。不同颜色代表不同的物种。5. 样品OTU 分布Venn 图用于统计多个样品中共有或独有的OTU数目，可以比较直观地表现各环境样品之间的OTU 组成相似程度。不同样品用不同颜色标记，各个数字代表了某个样品独有或几种样品共有的OTU 数量，对应的OTU编号会以EXCEL 表的形式在结题报告中呈现。 分析要求单张分析图，样本分组至少两个，最多5 个。? 默认设置为97% 相似度水平下以OTU 为单位进行分析作图。6. Heatmap 图用颜色变化来反映二维矩阵或表格中的数据信息，它可以直观地将数据值的大小以定义的颜色深浅表示出来。将高丰度和低丰度的物种分块聚集，通过颜色梯度及相似程度来反映多个样品在各分类水平上群落组成的相似性和差异性。 相对丰度比例：热图（图8）中每小格代表其所在样品中某个OTU 的相对丰度。以图8为例，红框高亮的小格所对应的信息为：样本（R11-1Z）中OTU（OTU128）的相对丰度比例大概为0.2%。丰度比例计算公式（Bray Curtis 算法）：其中，SA,i = 表示A样品中第i个OTU所含的序列数SB,i = 表示B样品中第i个OTU所含的序列数样品间聚类关系树：进化树表示在选用成图数据中，样本与样本间序列的进化关系（差异关系）。处于同一分支内的样品序列进化关系相近。物种/OTU 丰度相似性树：丰度相似性树表示选用成图的数据中样品与样品中的OTU 或序列在丰度上的相似程度。丰度最相近的会分配到同一分支上。客户自定义分组：根据研究需求对菌群物种/OTU 研究样本进行二级分组? 二级物种/OTU 分组：将下级分类学水平物种或OTU 分配到对应的上级分类学水平，以不同颜色区分；? 二级样品分组：根据研究需要，对样品进行人为的分组，以不同颜色区分。7. 主成分分析PCA (Principal Component Analysis)在多元统计分析中，主成分分析是一种简化数据集的技术。主成分分析经常用于减少数据集的维数，同时保持数据集中对方差贡献最大的特征，从而有效地找出数据中最“主要”的元素和结构，去除噪音和冗余，将原有的复杂数据降维，揭示隐藏在复杂数据背后的简单结构。通过分析不同样品的OTU 组成可以反映样品间的差异和距离，PCA 运用方差分解，将多组数据的差异反映在二维坐标图上，坐标轴为能够最大程度反映方差的两个特征值。如样品组成越相似，反映在PCA图中的距离越近。 横轴和纵轴：以百分数的形式体现主成分主要影响程度。以图9为例，主成分1（PC1）和主成分2（PC2）是造成四组样品（红色，蓝色，黄色和绿色）的两个最大差异特征，贡献率分别为41.1% 和27.1%。十字交叉线：在图9中作为0 点基线存在，起到辅助分析的作用，本身没有意义。图例解读：? PCA 分析图是基于每个样品中所含有的全部OTU 完成的；? 图9中每个点代表了一个样本；颜色则代表不同的样品分组；? 两点之间在横、纵坐标上的距离，代表了样品受主成分（PC1 或 PC2）影响下的相似性距离；? 样本数量越多，该分析意义越大；反之样本数量过少，会产生个体差异，导致PCA分析成图后形成较大距离的分开，建议多组样品时，每组不少于5个，不分组时样品不少于10个；? 图10中的圆圈为聚类分析结果，圆圈内的样品，其相似距离比较接近。8. RDA/ CCA分析图基于对应分析发展的一种排序方法，将对应分析与多元回归分析相结合，每一步计算均与环境因子进行回归，又称多元直接梯度分析。主要用来反映菌群与环境因子之间的关系。RDA 是基于线性模型，CCA是基于单峰模型。分析可以检测环境因子、样品、菌群三者之间的关系或者两两之间的关系。 横轴和纵轴：RDA 和CCA 分析，模型不同，横纵坐标上的刻度为每个样品或者物种在与环境因子进行回归分析计算时产生的值，可以绘制于二维图形中。图例解读：? 冗余分析可以基于所有样品的OTU作图，也可以基于样品中优势物种作图；? 箭头射线：图11中的箭头分别代表不同的环境因子（即图中的碳酸氢根离子HCO3-，醋酸根离子AC-等，图中的其它环境因子因研究不同代表的意义不同，因此不再赘述）；? 夹角：环境因子之间的夹角为锐角时表示两个环境因子之间呈正相关关系，钝角时呈负相关关系。环境因子的射线越长，说明该影响因子的影响程度越大；? 图11中不同颜色的点表示不同组别的样品或者同一组别不同时期的样品，图中的拉丁文代表物种名称，可以将关注的优势物种也纳入图中；? 环境因子数量要少于样本数量，同时在分析时，需要提供环境因子的数据，比如 pH值，测定的温度值等。9. 单样品/ 多样品分类学系统组成树根据NCBI 提供的已有微生物物种的分类学信息数据库，将测序得到的物种丰度信息回归至数据库的分类学系统关系树中，从整个分类系统上全面了解样品中所有微生物的进化关系和丰度差异。 单样品图（图12）：可以了解单样品中的序列在各个分类学水平上的分布情况。 图例解读：? 图12中不同的层次反映不同的分类学水平；? 分支处的圆面积说明了分布在该分类学水平，且无法继续往下级水平比对的序列数量，面积越大，说明此类序列越多；? 每个分支上的名词后面的两组数字分别表示比对到该分支上的序列数和驻留在该节点上的序列数；? 图13中为某单一水平物种分布情况，并非是序列分布。 多样品图（图14）：比对多个样品在不同分类学分支上序列数量差异。图例解读：? 比对不同样品在某分支上的序列数量差异，通过带颜色的饼状图呈现，饼状图的面积越大，说明在分支处的序列数量越多，不同的颜色代表不同的样品。? 某颜色的扇形面积越大，说明在该分支上，其对应样品的序列数比其他样品多。? 多样品在做该分析时，建议样品数量控制在10个以内，或者将重复样本数据合并成一个样本后，总样品数在10个以内。10.系统发生进化树在分子进化研究中，基于系统发生的推断来揭示某一分类水平上序列间碱基的差异，进而构建进化树。 图例解读：? 图15中体现的是序列进化差异情况，处在同一分支上的物种说明进化关系较近。? 图15左下角的图例为距离标尺，分支距离越长，进化关系越远。11. (un)Weighted UniFrac PCoA/Tree 分析利用各样品序列间的进化信息来计算样品间距离，反映环境样品在进化树中是否有显著的微生物群落差异。PCoA（principal co-ordinates analysis）是一种研究数据相似性或差异性的可视化方法，通过一系列的特征值和特征向量进行排序后，选择主要排在前几位的特征值，PCoA 可以找到 距离矩阵中最主要的坐标，结果是数据矩阵的一个旋转，它没有改变样品点之间的相互位置关系，只是改变了坐标系统。通过PCoA 可以观察个体或群体间的差异。 图例解读：? 图16和图17中不同颜色代表不同分组；? PCoA 分析建议不分组时，样本数量不少于10 个；多组样本时，每组样本数量不少于5 个；? 对于某一功能基因，进行进化树分析时，建议采用OTU数目控制在10,000以内，或者由客户指定分析优势OTU个数。12. NMDS 分析NMDS（Nonmetric Multidimensional Scaling）常用于比对样本组之间的差异，可以基于进化关系或数量距离矩阵。横轴和纵轴：表示基于进化或者数量距离矩阵的数值在二维表中成图。 图例解读：? 图18中不同的颜色代表不同的分组；? 建议不分组时，样本数量不少于10个；多组样本时，每组样本数量不少于5个；? 图18中的点代表样本，点与点之间的距离表示差异程度。13. 含相似性树柱状图根据样品中相似程度进行排布，并绘制对应样本树状图反映样本中群落结构。 图例解读：? 图19中左侧是相似度树状图，样本之间的差异越小，样本便会处在相近的同一分支上；? 右侧柱状图，展示样本中微生物的群落结构。不同颜色代表不同物种。14.Unifrac 显著性差异分析比较样品间进化差异的显著性分析。 图例解读：? 图20横坐标为两组样品；? 纵轴坐标为unifrac 进化距离（序列差异）。15. 单因素unweighted unifrac PCA 分析在某单一因素上，进行unweighted unifrac PCA 分析。 图例解读：? 图21横轴为不同变量（本例为不同年龄阶段）下的样本；? 纵坐标为主成分，图21中显示同一年龄阶段内和不同年龄阶段间的由主成分导致的差异情况。16.个性化分析案例展示案例描述一Community composition ofroot-associated fungi in a Quercus-dominated temperateforest:codominance of mycorrhizal and root-endophytic fungi. EcolEvol. 2013 May; 3(5):1281-93. 样本来源样本数量高变区测序平台测序量（reads）植物根系/ 泥土159/38ITSRoche GS70,495收集于网络，如有侵权请联系管理员删除
