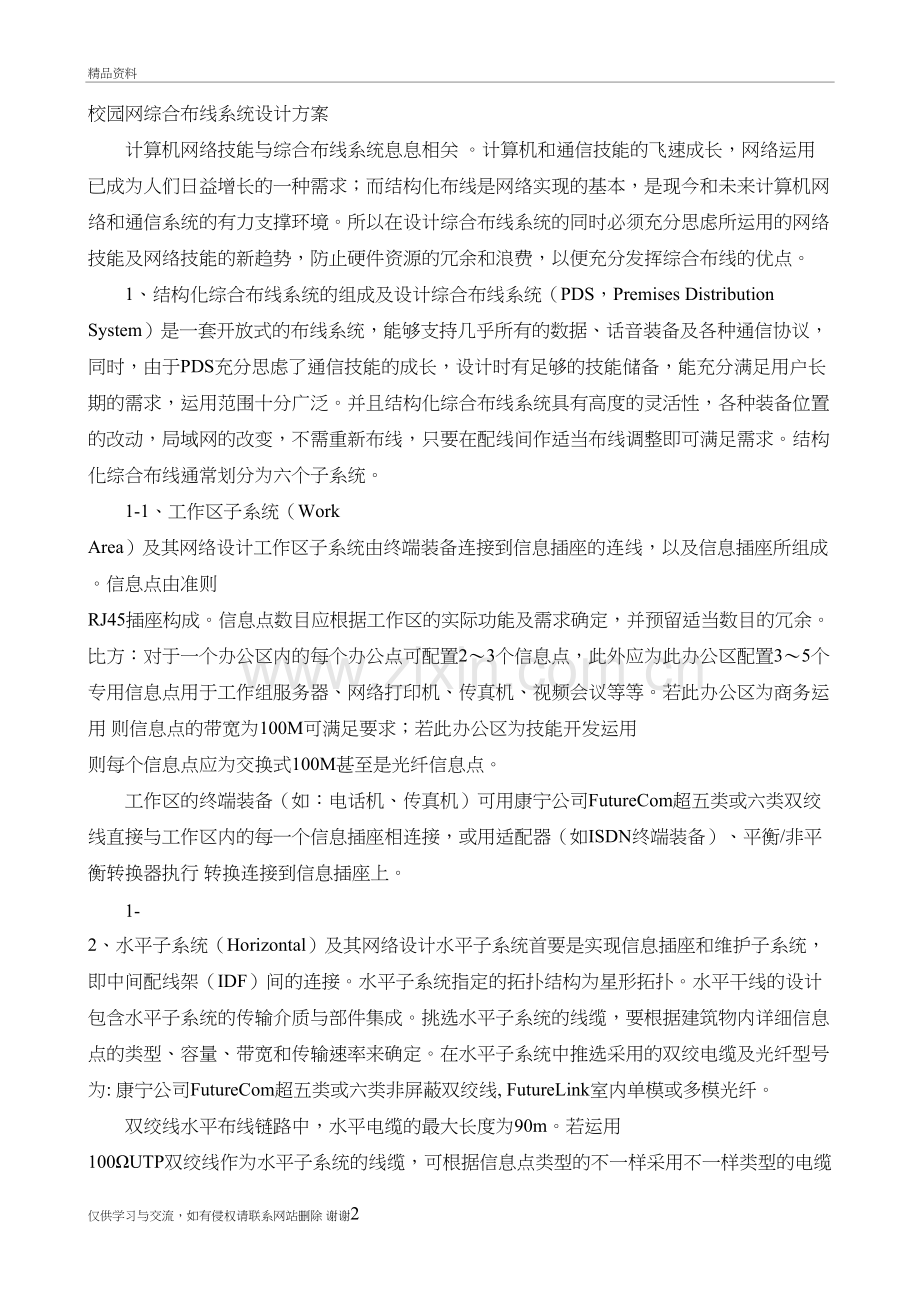

校园网综合布线系统设计方案精品资料校园网综合布线系统设计方案计算机网络技能与综合布线系统息息相关 。计算机和通信技能的飞速成长，网络运用 已成为人们日益增长的一种需求；而结构化布线是网络实现的基本，是现今和未来计算机网络和通信系统的有力支撑环境。所以在设计综合布线系统的同时必须充分思虑所运用的网络技能及网络技能的新趋势，防止硬件资源的冗余和浪费，以便充分发挥综合布线的优点。 1、结构化综合布线系统的组成及设计综合布线系统（PDS，Premises Distribution System）是一套开放式的布线系统，能够支持几乎所有的数据、话音装备及各种通信协议，同时，由于PDS充分思虑了通信技能的成长，设计时有足够的技能储备，能充分满足用户长期的需求，运用范围十分广泛。并且结构化综合布线系统具有高度的灵活性，各种装备位置的改动，局域网的改变，不需重新布线，只要在配线间作适当布线调整即可满足需求。结构化综合布线通常划分为六个子系统。 1-1、工作区子系统（Work Area）及其网络设计工作区子系统由终端装备连接到信息插座的连线，以及信息插座所组成。信息点由准则 RJ45插座构成。信息点数目应根据工作区的实际功能及需求确定，并预留适当数目的冗余。比方：对于一个办公区内的每个办公点可配置23个信息点，此外应为此办公区配置35个专用信息点用于工作组服务器、网络打印机、传真机、视频会议等等。若此办公区为商务运用 则信息点的带宽为100M可满足要求；若此办公区为技能开发运用 则每个信息点应为交换式100M甚至是光纤信息点。 工作区的终端装备（如：电话机、传真机）可用康宁公司FutureCom超五类或六类双绞线直接与工作区内的每一个信息插座相连接，或用适配器（如ISDN终端装备）、平衡/非平衡转换器执行 转换连接到信息插座上。 1-2、水平子系统（Horizontal）及其网络设计水平子系统首要是实现信息插座和维护子系统，即中间配线架（IDF）间的连接。水平子系统指定的拓扑结构为星形拓扑。水平干线的设计包含水平子系统的传输介质与部件集成。挑选水平子系统的线缆，要根据建筑物内详细信息点的类型、容量、带宽和传输速率来确定。在水平子系统中推选采用的双绞电缆及光纤型号为: 康宁公司FutureCom超五类或六类非屏蔽双绞线, FutureLink室内单模或多模光纤。 双绞线水平布线链路中，水平电缆的最大长度为90m。若运用 100UTP双绞线作为水平子系统的线缆，可根据信息点类型的不一样采用不一样类型的电缆，比方对于语音信息点和数据信息点可采用FutureCom超五类或六类双绞线，甚至运用 FutureLink光缆；对于电磁干扰严重的场合应尽量采用康宁公司FutureCom六类屏蔽双绞线。但是从系统的兼容性和信息点的灵活互换性角度出发，建议水平子系统采用同一种布线材料。 1-3、维护子系统（Administration）及其网络设计维护子系统由交连、互连和输入/输出组成，实现配线维护，为连接其它子系统提供手段。包含配线架、跳线装备及光配线架等组成装备。设计维护子系统时,必需明白线路的基本设计原理,合理配置各子系统的部件。康宁公司的LANscape综合布线处理方案拥有搭配科学、维护简便的成套产品用于维护子系统。 1-4、干线子系统（Backbone）及其网络设计干线子系统指提供建筑物的主干电缆的路由，是实现主配线架与中间配线架，计算机、PBX、控制中心与各维护子系统间的连接。干线传输电缆的设计必须既满足当前的须要 ,又适应今后的成长。干线子系统布线走向应挑选干线线缆最短、最安全和最经济的路由。干线子系统在系统设计施工时，应预留必须的线缆做冗余信道，这一点对于综合布线系统的可扩展性和可靠性来说是十分首要的。干线子系统能够运用的线缆首要有：HAY三类大对数电缆；FutureCom超五类或六类双绞线；FutureLink室内单模或多模光纤。 超五类双绞线能够支持1000BASET，但如要求支持1000BASETX则必须运用六类双绞线。假如已安装的电缆仅满足5类线准则 (1995)，那么在连接1000BASET装备之前，应对布线系统按照新添加的布线参数（如：回波损耗，等级远端串扰（ELFEXT），传达延迟和延时畸变等）执行测量和认证。 1-5、装备间子系统（Equipment Room）及其网络设计装备间子系统由装备室的电缆、连接器和相关 支持硬件组成，把各种公用系统装备互连起来。装备间的首要装备有数字程控交换机、计算机网络装备、服务器、楼宇自控装备主机等等。它们能够放在一起，也可分别配置。在较大型的综合布线中，能够将计算机装备、数字程控交换机、楼宇自控装备主机分别配置机房，把与综合布线密切相关 的硬件装备放置在装备间，计算机网络装备的机房放在离装备间不远的位置。 1-6、建筑群子系统（Campus Subsystem）及其网络设计建筑群子系统是实现建筑之间的相互连接，提供楼群之间通信设施所需的硬件。建筑群之间能够采用有线通信的手段，也可采用微波通信、无线电通信的手段。 在康宁公司的LANscape综合布线处理方案中，康宁FutureLink光纤不但支持FDDI主干、1000BaseFX主干、100BaseFX到桌面、ATM主干和ATM到桌面，还能够支持CATV/CCTV及光纤到桌面（FTTD），是建筑群子系统和主干线子系统布线中有线通信线缆中的明星。光纤有单模光纤和多模光纤两种：单模光纤只传输主模态，可完全防止模态色散，传输频带很宽，传输容量很大，适用于大容量、长距离的光纤通信。它是未来光纤通信与光波技能成长的必然趋势（如：1000BASELX基于1300nm的单模光缆，运用 8B/10B编码解码方式，最大传输距离为3000m，康宁公司出品的特制光纤传输距离为准则 距离的5-10倍）；多模光纤传输模态较多，存在必须量的模态色散，频带较宽，传输容量较大（当前采用的62.5/125m多模光纤，数据传输速率为100Mbps时，最大距离能够到2km），但传输千兆位数据量时距离支持十分有限。 2、综合布线运用 实例（典型的校园网处理方案）2-1、网络设计针对校园网络的详细性能要求及建网的经费支出，通常可设计三种方案供参考挑选。方案一：基于交换技能的主干网和二级局域网络方案（如：湖南师范大学校园网）；方案二：基于核心路由器的主干网处理方案（如：东南大学校园网）；方案三：基于ATM信元交换技能的校园主干网方案（如：湖南大学校园网） 。本文首要探讨运用 广泛的第一种方案，即基于交换技能的主干网和二级局域网络方案的综合布线。 2-2、网络拓扑结构湖南师范大学校园网的网络结构为分层星型结构,网络分为三级：第一级是网络中心，为中心节点。网络中心选址在学校地域的中心建筑(实验大楼),布置了校园网的核心装备，如路由器、交换机、服务器(WWW服务器、电子邮件服务器、拨号服务器、域名服务器等)，并预留了将来与本部以外的多个园区的通信接口。 第二级是建筑群的主干结点，为二级节点。校园网按地域配置了几条干线光缆，从网络中心辐射到多个首要建筑群，并在二级主干节点处端接。在主干网节点上安装的交换机位于网络的第二层，它向上与网络中心的主干交换机相连，向下与各楼层的集线器相连。学校校园网主干带宽所有为100Mbps，并思虑到向ATM或千兆以太网的升级。第三级是建筑物楼内的HUB，为三级节点。三级节点首要是指直接与服务器和工作站连接的局域网装备，即以太网或高速以太网集线器（3COM堆叠式集线器3COM SUPERSTACK）。设计楼内的综合布线时根据须要可执行了必须取舍：如撤销干线子系统；合并维护子系统与装备间子系统；将水平子系统的布线直接引入到装备间的主配线架上等等。 2-3、设计表明校园网建筑群子系统光缆工程采用分支递减端接要领：用1根足以支持若干幢楼通信容量的大容量多用途Breakout干线光缆，经历配线架分出若干根小容量光缆，再分别延伸到每个楼层配线间。从运用 、备份和扩容三个方面思虑，由于多模光纤对未来Gigabit Ethernet和ATM 2.5Gbps的支持距离有限，故从网络中心到分支递减端接点应选用36芯或48芯单模MPC光纤，支持100Mbps以上带宽。从光缆分支递减端接点到楼内装备子系统根据数据流量及信息点数目分别采用12芯、6芯的单模光纤。楼内水平布线采用六类非屏蔽双绞线为传输媒介，桌面计算机以100M速率接入网络。 网络中心设施是CISCO公司的Catalyst 2924交换机和CISCO 3640路由器。Catalyst 2924交换机的首要作用是在各系和各部门的局域网之间建立高带宽的高速通道，以提高不一样局域网间交换数据和信息以及访问公用数据资源的效率。Catalyst 2924交换机的另一个优点就是，具有良好的虚拟网络支持能力，能够跨越各个系或部门地理限定，在全校范围内建立必要的虚拟网络，从而为网络的运用 、维护和维护带来极大的便利。网络中心用的各种服务器都可直接连接到中心的CISCO Catalyst 2924交换机的以太网端口或高速以太网端口上，以处理可能会出现的瓶颈疑问。 各建筑物楼内配置3COM交换机，用于按地域将连续IP地址划分子网，建立虚拟局域网。各系或部门的服务器可直接挂在3COM交换机上。各单位楼内可每层放一个3COM SUPERSTACK HUB，也可几层共用一个3COM SUPERSTACK HUB。所有这些3COM SUPERSTACK HUB都连在楼内3COM的交换机上。3COM SUPERSTACK HUB下能够接工作站，服务器或各单位局域网。3COM SUPERSTACK HUB是一种结构灵活的堆叠式集线器，它能够根据部门运用 规模的改变和成长而灵活地改动，从而达到以最少的投资取得最大的效益之目标。另外，3COM SUPERSTACK HUB也支持SNMP基本网络维护协议，因此能够在统一的网络维护平台上有效的运行。 园区内暂时不能接入校园主干网的分散的单个用户以及私人用户，可采用MODEM议决电话线拨号方式连接校园网。 2-4、技能特征 采用模块化星型拓扑结构，主干段相互独立，便于网络维护和扩充 。 光纤主干采用单模光缆，有利于千兆网及今后更高速率的网络运用 。并且议决跳线的不一样跳接，组网方式也十分灵活。能够实现：（1）点对点。在两台计算机之间建立起高速通道。传输速率为几十个Mbps至几百个Mbps，距离可达2km（多模）至5km（单模）。（2）逻辑星型网络。议决光纤网络装备，建立起星型网络拓扑结构的高速以太网或ATM网。（3）环形网络。用信号再生器连接光纤，形成环路，组成FDDI主干网。 楼内线缆所有采用六类非屏蔽双绞线，性价比高，施工简洁，且能够达到1000Mbps的数据传输速率，并支持155/622Mbps ATM。 交换是在第二层执行 ，真实支持即插即用工作，无需人工干预。园区扩展十分简洁。对于多园区的学校,每一个园区可按上述方案设计好局域网，再议决卫星通信或专用的远程通信线路将各园区网络中心的第三层交换机链接，实现长距离通信，形成统一的多园区校园网仅供学习与交流，如有侵权请联系网站删除 谢谢6
