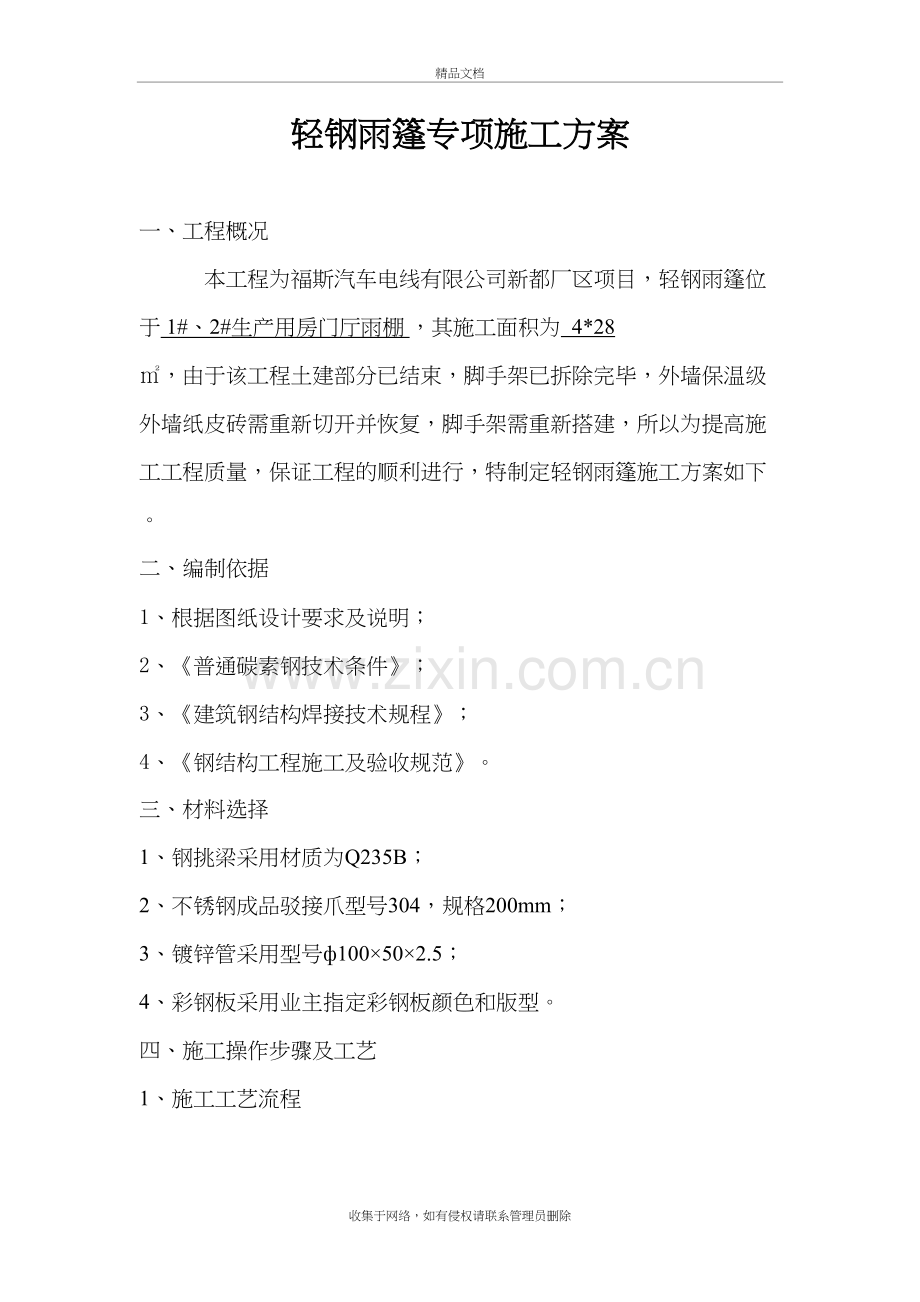

轻钢雨篷专项施工方案

一、工程概况
本工程为福斯汽车电线有限公司新都厂区项目，轻钢雨篷位于 1#、2#生产用房门厅雨棚 ，其施工面积为 4*28 ㎡，由于该工程土建部分已结束，脚手架已拆除完毕，外墙保温级外墙纸皮砖需重新切开并恢复，脚手架需重新搭建，所以为提高施工工程质量，保证工程的顺利进行，特制定轻钢雨篷施工方案如下。
二、编制依据
1、根据图纸设计要求及说明；
2、《普通碳素钢技术条件》；
3、《建筑钢结构焊接技术规程》；
4、《钢结构工程施工及验收规范》。
三、材料选择
1、钢挑梁采用材质为Q235B；
2、不锈钢成品驳接爪型号304，规格200mm；
3、镀锌管采用型号ф100×50×2.5；
4、彩钢板采用业主指定彩钢板颜色和版型。
四、施工操作步骤及工艺
1、施工工艺流程
施工前准备 à 出具结构荷载计算书à加工钢梁 à 搭设脚手架 à 将原来的保温层、抹灰层及外墙纸皮砖重新切口 à 将切口处按规格打孔 à 固定化学螺栓 à 钢梁底座固定在化学螺栓上并旋紧 à 将提前焊接好的钢梁并经过喷砂处理进行喷漆后，焊接在钢梁底座上 à 将二次加固的钢板焊接在钢梁上和墙面固定 à矩形管按图纸焊接在钢梁上，镀锌管穿入钢梁孔中并进行焊接 à校正，恢复钢梁底座并将破环的保温层、纸皮砖层进行恢复 à安装彩钢板 à 封镀锌管堵头并校正、恢复 à 交验。
2、施工操作步骤
（1）施工人员配备
项目经理一名，项目负责人一名，安装负责人一名，安全人员一名，防火人员一名，彩钢板生产负责人一名，彩钢板安装人员三名，焊接负责人一名，电焊工人三名，喷漆工一名，技术员一名，钢架安装人员六名。
（2）材料准备
施工前按照图纸设计要求将所有钢板、矩形钢、镀锌管、电焊条、M12化学螺栓、油漆、彩钢板购买回来，检验是否符合国家规范标准。
（3）施工人员进行岗前培训，做技术交底。
3、加工钢梁及玻璃
将钢板按照图纸尺寸做好模具，切割并打孔后，焊条进行焊接，并校正用磨光机进行喷砂打磨，然后喷漆，彩钢板业主选型和颜色确认后生产。
4、搭设脚手架
本工程外墙脚手架采用单层移动脚手架，脚手架使用荷载不大于2KN/m2，施工中严禁超栽。
5、切割涂料层、保温层、抹灰层
将原来已经施工完毕的抹灰层、保温层、纸皮砖层等切开大于钢梁底座100mm左右（以便固定底座）。
6、固定化学螺栓
将电动工具按照底座孔眼进行打孔，打孔后用化学螺栓专用工具毛刷进行清理干净并将化学螺栓药液喷入打孔中，固定化学螺栓。
7、固定底座
化学螺栓固定后，将钢梁底座固定在化学螺栓上，并拧紧螺丝、校正。
8、焊接钢梁
钢梁底座固定后，然后将焊接好的钢梁平衡的焊接在底座上，并且进行平衡样正。
9、钢梁与底座焊接完成后，再将二次加固钢板焊接在钢梁上，并固定在墙体上，并校正。
10、镀锌管、矩形管焊接
按照要求商业部分将镀锌管穿入钢梁事先打好的孔中并且焊接。
11、校正、恢复钢梁底座、抹灰、保温层、纸皮砖
将钢梁校正并且镀锌管和矩型管焊接工作完成后，将原来钢梁焊接部分重新用油漆恢复，保温层、抹灰层、纸皮砖层全部恢复原样。
12、彩钢板安装
前段工作完成后，将生产的彩钢板按照图纸设计要求尺寸固定在钢梁上面的矩管骨架上，然后根据坡度用不锈自攻螺丝进行固定，待彩钢板高度、平整度调节完成后，在用结构胶进行打胶、密封并且光滑平整。
14、封闭镀锌管堵头并校正检查
彩钢板安装完成、密封胶完成后，将收边件封边，并且检查、校正、恢复。
15、交验。
五、施工注意事项
1、施工人员必须正确佩戴安全帽。
2、高空作业、危险区施工系好安全带。
3、施工焊接时注意防火防电。
六、工程质量保证措施
1、安全施工措施
为了保证该工程的安全工作，特制订如下保证措施
（1） 在公司的具体领导下，委派专职安全员一名具体分管该项工作。
（2） 选派高素质的施工人员具体施工该工程，公司定期召开安全工作会议，对安全工作定期检查。
（3） 建立健全安全生产责任制，分工明确，责任到人。（对安全工作做的好的个人将给予奖励，对有隐患和不重视安全工作的个人进行罚款直至开除。）
（4） 严格按照国家技术规程组织施工，安全防护用品和安全保护齐全。
（5） 定期组织工地安全大检查并做好总结工作，发现质量隐患及时处理，坚决把质量隐患消除在萌芽状态。
2、文明施工措施
（1）施工现场门前实行“三包”。
（2）工地指定一名卫生员负责工地卫生。
（3）进场材料和施工机具分类推放整齐。

成都福斯汽车电线有限公司新都厂区项目
2016年6月17日
