大学院校监控管理系统设计方案.doc

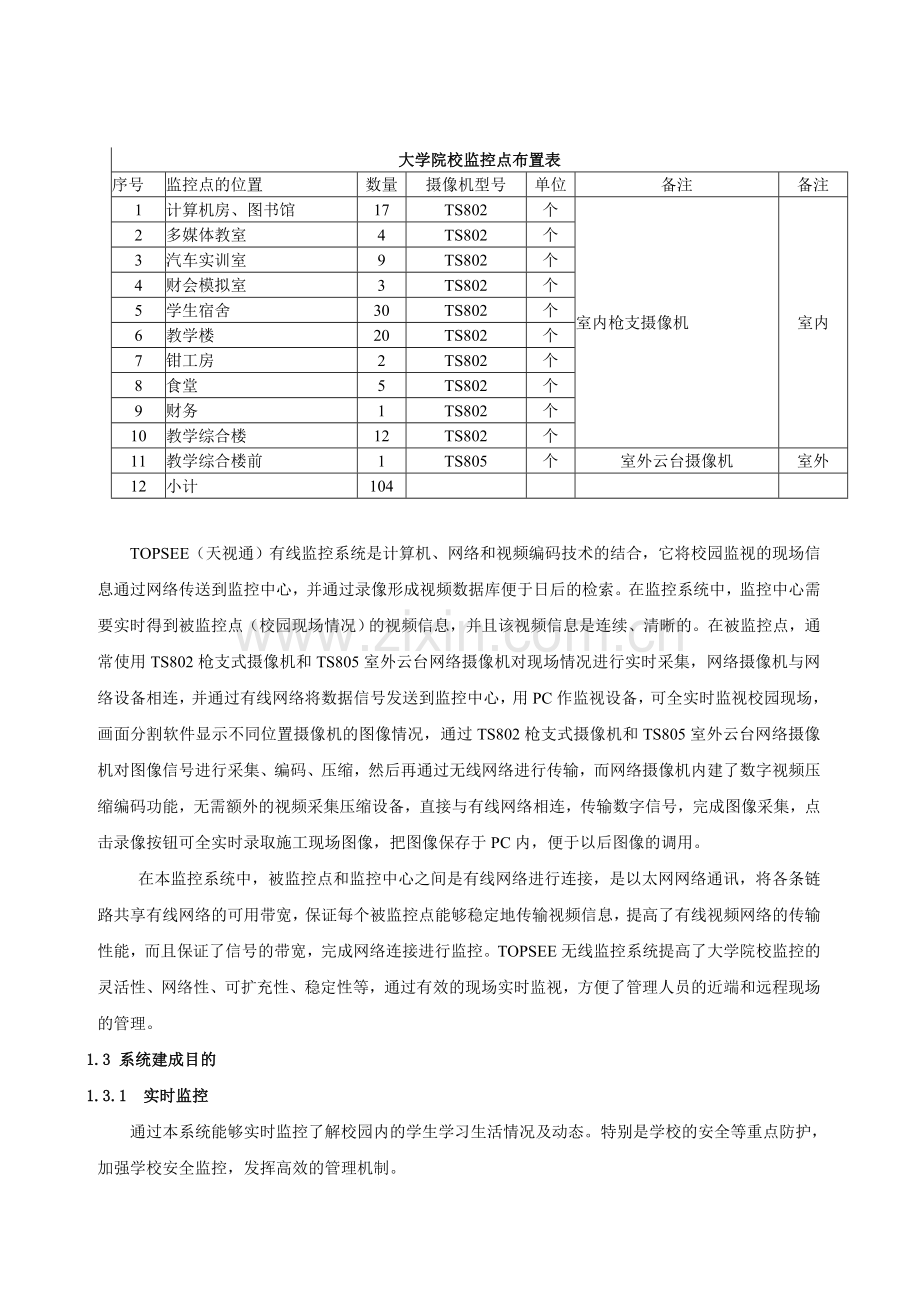

第一部分 监控管理系统建议组成部分一、 概述教育信息化建设工作的逐步落实，校园内网络化、信息化、远程教育建设也被提到议事日程上来，远程监护建设也是现代远程教育中的一个重要角色。在科技飞速发展的今天，各学校领导都希望能够迅速、直观、准确的了解学生和老师学习工作情况以及突发事件的现场状况。目前，我公司自主研发远程视频监控系统已率先在教育、航天、石油、桥梁建筑等系统中投入使用。这项科研成果将以往的设想变成现实。本远程视频监控系统广泛适用于教育、渔政、军队、海关、公安、交警、监狱、机场、码头、新闻媒体等各项领域。本建议书根据大学院校的实际情况和发展的需要，特向贵学校提出-在大学院校主要统一安装以大学院校为中心的本地监控系统兼容远程视频监控。1.1 系统建成目标将大学院校成全国大、中院校唯一率先实现智能化、数字化管理的先进管理单位。提供开放远程视频的平台，让入学前的学生了解学校的实况，提高学校的声望，增加招生手段。1.2 系统设计原理监控系统主要用于对重要区域，本地或远程地点的监视和控制，建立无线TOPSEE（天视通）视频监控系统可实现对整个校园实施自动监管，视频监控系统将被监控点实时采集的视频文件及时地传输给监控中心，实时动态地报告被监测点的情况，及时发现问题并进行处理。利用大学院校原有的校园网络，安装本TOPSEE（天视通）视频监控系统，能达到本地或远程实时监视、管理和及时处理校园的突发事件。本TOPSEE（天视通）有线网络视频监控系统具有高性能、强保密性、抗干扰性和架设与维护便捷等特点。校园范围大、利用校园网网络做有线监控系统可以节省投资费用，也可以利用网络对现场监控的情况对外宣传，加大学校的宣传力度，利用校园网把网络摄像机的信号图像传输到学校监控管理中心，由学校监控管理中心控制图像存储、检索、回放、备份、恢复等，用计算机中进行处理，大大提高了工作效率和服务质量。本TOPSEE（天视通）有线监控系统方案结合大学院校建设及使用情况，在整个校园监控系统项目中，在本设计方案中大学院校监控系统监控点安装位置如下：安装监控点54个，其中计算机房、图书馆17个，监控点安装房间适当位置，用于监控房内现场情况；多媒体教室安装4个监控点；汽车实训室安装9点；财会模拟室3点；学生宿舍每层安装1点(共30点)；教学楼每层安装1点（共20点）；钳工房2点；食堂5点；财务1点；教学综合楼每层安装3点（五层共12点,一层不设监控点）；教学综合楼前室外1点，是采用室外云台摄像球机TS805，具体摄像机分布点见下表：大学院校监控点布置表序号监控点的位置数量摄像机型号单位备注备注1计算机房、图书馆17TS802个室内枪支摄像机室内2多媒体教室4TS802个3汽车实训室9TS802个4财会模拟室3TS802个5学生宿舍30TS802个6教学楼20TS802个7钳工房2TS802个8食堂5TS802个9财务1TS802个10教学综合楼12TS802个11教学综合楼前1TS805个室外云台摄像机室外12小计104TOPSEE（天视通）有线监控系统是计算机、网络和视频编码技术的结合，它将校园监视的现场信息通过网络传送到监控中心，并通过录像形成视频数据库便于日后的检索。在监控系统中，监控中心需要实时得到被监控点（校园现场情况）的视频信息，并且该视频信息是连续、清晰的。在被监控点，通常使用TS802枪支式摄像机和TS805室外云台网络摄像机对现场情况进行实时采集，网络摄像机与网络设备相连，并通过有线网络将数据信号发送到监控中心，用PC作监视设备，可全实时监视校园现场，画面分割软件显示不同位置摄像机的图像情况，通过TS802枪支式摄像机和TS805室外云台网络摄像机对图像信号进行采集、编码、压缩，然后再通过无线网络进行传输，而网络摄像机内建了数字视频压缩编码功能，无需额外的视频采集压缩设备，直接与有线网络相连，传输数字信号，完成图像采集，点击录像按钮可全实时录取施工现场图像，把图像保存于PC内，便于以后图像的调用。 在本监控系统中，被监控点和监控中心之间是有线网络进行连接，是以太网网络通讯，将各条链路共享有线网络的可用带宽，保证每个被监控点能够稳定地传输视频信息，提高了有线视频网络的传输性能，而且保证了信号的带宽，完成网络连接进行监控。TOPSEE无线监控系统提高了大学院校监控的灵活性、网络性、可扩充性、稳定性等，通过有效的现场实时监视，方便了管理人员的近端和远程现场的管理。1.3 系统建成目的1.3.1 实时监控通过本系统能够实时监控了解校园内的学生学习生活情况及动态。特别是学校的安全等重点防护，加强学校安全监控，发挥高效的管理机制。安全管理：通过该系统的动态检测录像功能，把学校正常生活进行全面管理，包括师生安全、财物监管等。教育管理：与教育信息化部门接轨，走信息化教育道路。发展方向：往信息化系统管理功能发展，通过远程演示提高学校的知名度。1.3.2 远程浏览本系统使用最简便的通讯手段实现实时远程视频监控，让各级工作人员不管在本校办公室，教育局办公室，甚至全球任何一处都可以通过电脑网络来实现视频监控。1.3.3 智能管理通过技术升级，本系统可根据具体需求完成动态录像等功能。1.3.4 提高效益采用本系统可以及时发现情况或险情，避免扩大损失，降低危险度，节约人力，物力；并且便于学校教学合理管理，提高学校的知名度，增加收益。二、 系统技术说明大学院校本地及远程视频监控架构及特点2.1远程通讯结构图：校园网校园网校园网计算机房监控点汽车训实室监控点教学楼监控点学生宿舍监控点财会模拟室监控点图书馆监控点学校、本地远程监控中心统一监控，统一录像LAN省级教育部门及家长中央教育部门ADSL接入ADSL接入 2.2 远程通讯特点：ADSL MODEM办公电脑，远程监控PCPCADSL接入Internetl 最节省的通讯手段实现实时远程视频监控：远程视频监控的通讯采用动态IP地址的ADSL，不需要专线，是目前最稳定和最便宜的联网方式。l 不需专用的监视器：直接使用办公电脑，随时随地，人人可以远程监视，老师或学校管理人员随时随地远程监视一下，简单操作即可。l 开放试架构：本方案采用分布式处理，在任何节点（前端、教学楼、远程监控中心）上都可以叠加和减少，为今后的扩展和变动，得到有效的等价保证，不会因为扩大而废除原来的投资。2.3远程监控中心架构：ADSL MODEM办公电脑，远程监控InternetADSL接入 固定IP 录像服务器PCPCPCPCSWICHT 2.4本地监控中心架构：录像服务器SWICHT办公电脑，远程监控PCPCPCPC 2.4 本地、远程监控中心特点:2.4.1统一监控，统一录像：同时本地、远程的统一集中录像校园所有监控点的动态检测视频，不需分散投入录像服务器，大大减少设备的投入。多路画面风格监视：同一台PC上同时播放多个实时点。2.4.2不需专用的监视器：直接使用采用多画面分割器软件，同时监视不同校园现场的实况视频。2.4.3查看录像历史：任何有密码权限的人员，都可以查看历史记录。2.4.4不需专用的监视器：直接使用办公电脑，随时随地，人人可以远程监视。2.4.5开放式分布架构：不需所有设备一次性配备。2.5 校园监控部分摄像机安装位置图： (图一2.5) 略！ l TS802枪支MPEG4网络彩色摄像机：该网络摄像机是本系统的核心部件，采用先进MPEG4编码，纯硬件压缩，集成领先的流媒体技术，与Media Server无缝连接，免装软件，直接Media Player监视，Topsee Player实时播放。l TS805室外云台MPEG4网络彩色摄像机：该网络摄像机是本系统的核心部件，采用先进MPEG4编码，纯硬件压缩，集成领先的流媒体技术，与Media Server无缝连接，免装软件，直接Media Player监视，Topsee Player实时播放；TS805室外云台MPEG4网络彩色摄像机，水平0360度，垂直090度远程云台控制。l 采用网络供电，免去摄像机附近安装电源。第二部分 远程监控管理系统具体技术方案组成部分一、概述随着国家经济建设的发展，科学技术不断的精湛，数字远程监控系统逐渐代替传统模拟监控系统，数字远程监控系统是通过企业内部互联网（Intranet）和国际互联网（Internet）实现远程视频监控。该系统以MPGE4高清晰度数字视频编码技术为标准，将多媒体视频技术、计算机网络技术、工业控制技术和人工智能技术优化结合，实现系统的网络化和管理的智能化，使得管理部门或管理人员无论身在何处，都可利用电脑登陆互联网接通远端的数字远程监控系统，实现实时图像监视。数字远程监控系统在设备兼容性、运行可靠性、接入容量、远程传输、图像质量、系统配置的灵活性等方面具有良好表现，具有高可靠性、高集成度，能够最大限度地满足用户的应用需求。近年来信息化教育管理发展迅速，无论是大、中院校，还是幼儿园校园管理部门提出建设数字化管理要求，数字化信息化教育管理是大、中院校发展的方向。以往该区域的监控基本上都由人员到现场巡视或抽查等方式进行，不仅监控的时间和空间非常有限，而且效率较低。所以建立一套覆盖整个院校的远程监控系统，不仅可以大大增强院校的安全管理，而且可以为远端的用户提供监控服务，远程监控系统主要适合于学校、连锁店、幼儿园、家居、工厂、公安消防、银行、军事设施、高速公路、商场、酒店、旅游景点、小区、医院、监狱、码头、港口等地。二、视频监控系统的发展方向视频监控系统是安全防范系统的组成部分，它是一种防范能力较强的综合系统。视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。近年来，随着计算机、网络以及图像处理、传输技术的快速发展，视频监控制技术也不断地飞速发展。80年代是微处理器的年代，视频监控系统利用微处理器固件发展的矩阵切换器，将原来分散的全硬件视频监控系统微型集中化，如将视频切换、对前端的控制等功能集合一起，一机处理，是技术上的一个突破 。90年代末，随着多媒体技术、视频压缩编码技术、网络通讯技术的发展、数字视频监控系统迅速崛起。21世纪是数字化的特征，是以信息技术为核心的电子技术发展的必然，数字化是迈向成长的通行证。1. 模拟视频监控系统随着微处理器、微机的功能、性能的增强和提高，多媒体技术的应用，系统在功能、性能、可靠性、结构方式等方面都发生了很大的变化，视频监控系统的构成更加方便灵活、与其它技术系统的接口趋于规范，人机交互界面更为友好。但由于视频监控系统中信息流的形态没有变，仍为模拟的视频信号，系统的网络结构主要是一种单功能、单向、集总方式的信息采集网络，介质专用的特点，因此系统尽管已发展到很高的水平，已无太多潜力可取，其缺点有： 只适合于小范围的区域监控 模拟视频信号的传输工具主要是同轴电缆，而同轴电缆传输模拟视频信号的距离不大于1Km，这就决定了模拟监控只适合于单个大楼小的居民区以及其它小范围的场所；系统的扩展能力差 对于已经建好的系统，如要增加新的监控点，往往是大动干戈，新的设备也很难添加到原有的系统之中；无法形成有效的报警联动 在模拟监控系统中，由于各部分独立运作，相互之间的控制协议很难互通，联动只能在有限的范围内进行。2. 数字监控录像系统数字视频压缩编码技术日益成熟，为基于PC机的多媒体监控创造了条件。部分地取代了以视频矩阵图像分割器、录像机为核心，辅以其它传送器的模拟视频监控模式，其主要表现在：PC机的多媒体监控主机综合了视频矩阵、图像分割器、录像机等的众多功能， 使系统结构大为简化。采用计算机网络技术，数字多媒体远程网络监控不受距离限制； 采用大容量磁盘阵列存盘器或光盘存储器， 可以节省大量的磁带介质，同时有利于系统实现多媒体信息查询。 但随着基于PC机的视频监控录像系统的发展，在实际工程使用过程中，也暴露出一些不足，主要是系统工作的不稳定性。 基于PC的视频监控录像系统的组成结构为：兼容/工控PC机+视频采集卡+普通/较可靠的操作平台+应用软件。从系统的组成结构来分析：兼容PC机用于24小时不间断工作时，其性能是不很稳定的，工控PC机相对兼容PC机的稳定性有一个档次上的提高，适用于较复杂的工作环境；以Windows 98为操作平台的系统，业内人士都知道，Win98的稳定性是有一定问题的，如果同时应用软件又不是很规范，这样就容易在使用过程中出现工作不稳定、死机等问题，而基于PC机的视频监控录像系统其软件的实现是在Windows 95/98/NT、Unix、Linux等通用操作系统上，同时系统文件、应用软件和图像文件都存储在硬盘上，视频处理必须高密度输入大量数据，同时硬盘要进行多工工作，普通的硬盘逻辑（如Windows的FAT32）已无法适应，以致极易产生系统的不稳定性，造成死机现象； 采用简易应用软件的系统是不能够用于安防领域的，视频监控系统的应用软件能力上应支持多任务并发处理，如监视、录像、回放、备份、报警、控制、远程连接等的多工处理能力；视频监控录像系统通常均为多路输入系统，视频采集卡可采用多卡方式，也可采用单卡方式。一般说，单卡方式集成度高，稳定性会优于多卡方式，很多采用一路一卡的方式很容易形成硬件冲突，其稳定性会有较大的影响。目前市场上也有部分为追求高帧数而设计采用多卡进行迭加的多路单卡设备，但其仍在计算机的总线上进行传输、处理，不可能会有质的飞跃。3. 嵌入方式的视频监控系统 3.1嵌入式系统的组成嵌入式系统是以应用为中心，软硬件可裁减的，适应应用系统对功能、可靠性、成本、体积等综合性严格要求的专用计算机系统，亦即为监控系统量体裁衣的专用计算机系统。 嵌入式系统主要由嵌入式处理器、相关支撑硬件、嵌入式操作系统及应用软件系统等组成，它是集软硬件于一体的可独立工作的器件。 嵌入式操作系统是一种实时的，支持嵌入式系统应用的操作系统软件，它是嵌入式系统极为重要的组成部分，通常包括与硬件相关的底层驱动软件、系统内核、设备驱动接口、通信协议、图形界面、标准化浏览器等。3.2嵌入式操作系统的特点嵌入式操作系统在系统实时高效性、硬件的相关依靠性、软件固态化及应用的专用性等方面具有较为突出的特点。l 系统为专用系统，所以系统小，指令精简，处理速度快； l 系统数据置于ROM/FLASH MEMORY，调用速度快，不会被改变，稳定性好； l 系统处理实时性好，性能稳定； l 文件管理系统更适合于大量的视频数据； l 该类系统目前四路以上机型还较为少见； l 在网络功能、音视频同步等方面也难令人满意。3.3嵌入式系统的管理方式嵌入式的视频监控系统是以内嵌视频服务器管理方式，视频服务器内置一个嵌入式Web服务器，采用嵌入式实时多任务操作系统。摄像机送来的视频信号数字化后由高效压缩芯片压缩，通过内部总线送到内置的Web服务器， 网络上用户可以直接用浏览器观看Web服务器上的摄像机图像， 授权用户还可以控制摄像机、云台、镜头的动作或对系统配置进行操作。由于把视频压缩和Web功能集中到一个体积很小的设备内，可以直接连入局域网，达到即插即看，省掉多种复杂的电缆，安装方便（仅需设置一个IP地址），用户也无需安装任何硬件设备，仅用浏览器即可观看布控区域广阔；嵌入式视频Web服务器监控系统的Web服务器直接连入网络，没有线缆长度和信号衰减的限制，同时网络是没有距离概念的，彻底抛弃了地域的概念，扩展布控区域；系统具有几乎无限的无缝扩展能力 所有设备都以IP地址进行标识，增加设备只是意味着IP地址的扩充；可组成非常复杂的监控网络；基于嵌入式Web服务器为核心的监控系统，在组网方式上与传统的模拟监控和基于PC平台的监控方式有极大的不同，由于Web服务器输出已完成模拟到数字的转换并压缩，采用统一的协议在网络上传输，支持跨网关、跨路由器的远程视频传输；性能稳定可靠，无需专人管理 嵌入式Web服务器实际上基于嵌入式电脑技术；采用嵌入式实时多任务操作系统，又由于视频压缩和Web功能集中到一个体积很小的设备内，直接连入局域网或广域网，即插即看，系统的实时性、稳定性、可靠性大大提高，也无需专人管理，非常适合于无人值守的环境。当监控中心需要同时观看较多个摄像机图像时，对网络带宽就会有一定的要求。三、具体技术方案1. 设计思想结合大学院校的建设情况，我们做一下的设计思想。 为大学院校建设一个先进、成熟、实用、性能稳定可靠的安全防范系统； 系统设计应在技术上达到先进性和成熟性的统一；性能上应该具有很高的安全、可靠性；选择高效集成的设备，使无线监控系统便于控制、管理和维护；并具有很高的性能价格比； 系统采用分布式系统结构的“分散监控,集中管理”的思想。系统中任何一个监视点出现故障不会影响到其它监控点的正常运行，系统中所有信息都可以进行集中管理与记录。 采用先进的图像网络传输技术和嵌入式技术，使大规模的监控网络得以可靠运行；在硬件上都采用商业化、通用化、结构的设备，使系统具有很强的扩充能力； 高质量的监控产品，图像质量高，保持着非常高的先进性和稳定性； 利用现有的计算机网络资源，节省投资。 强大的网络功能，使用最节省的通讯手段实现实时远程视频监控，让所有院校工作人员不管在学校办公室，教育局等，都可以通过电脑来实时远程视频监视任何监视点。可以做到全国首创。 遵循实事求是、先进、实用、可靠、节约、后期服务体系完善的原则。2 设计目标l 建设学校本地、远程监控系统是现代远程监控科学管理的方式；l 建设学校本地、远程监控系统是实行无人看管现场，对突发性事情能及时处理；l 建设学校本地、远程监控系统可以动态自动检测录像功能，可以把学校现场情况同时监控，图像以备存储、检索、回放、备份、恢复等；l 建设学校本地、远程监控系统有效的调动师生们的秩序；l 建设学校本地、远程监控系统保证学校的安全性。3 设计原则l 现代技术的先进性和成熟性系统设计要能适应今后不断发展的网络技术的需求，把现代各种先进的自动化管理系统有机地结合在一个系统中，使信息井然有序、畅通无阻。以有线传输技术为基础、以计算机网络为核心、以通信设备为信息桥梁、以自控设备为安全保障手段，实现管理自动化、通信自动化，提供一个信息丰富、高效、合理的系统。同时注意结构、设备、工具的相对成熟，使系统具有较大的发展潜力。l 实用性和易用性整个系统始终贯彻面向应用，注重实效的方针。布局合理、经济、科学，坚持以珠海渔政的需求为核心，设计清晰简洁，使用方便、直观，降低了人员的培训、磨合的成本。系统设计必须保证技术的可行性，使网络、监控设备等的设置简单合理，操作方便，达到安全、方便的办公及安全保障作业的要求。l 可扩展性和易维护性系统设计保留一定的扩充容量，以便将来需求增大时很容易安置设备，以满足快捷、丰富、全方位的信息化要求。l 可靠性和稳定性系统具有较好的容错性，并具有良好的安全保护措施和保密措施。系统设计和建设应遵循国际标准，采用现有成熟的技术，并结合系统现状，做到统一规划。l 经济性努力提高系统的性能价格比，最大限度的利用资源，做到以最少的投入，产生最大的使用效益，为管理部门提供高效、全面的近端或远程管理。l 美观性系统设计要求所有系统布线统筹安排、架构清晰、考虑周全。施工严格依据设计方案进行，安装美观整洁且方便维护和使用。4 设计依据l GD/T50314-2000J中华人民共和国国家标准，智能建筑设计标准；l JGJ/T16-92建设部民用建筑电气设计规范；l GB50198-94建设部民用闭路监视闭路系统工程技术规范； l GA/T75-94公安部公共安全行业标准安全防范工程程序与要求；l GA 3672001视频安防监视系统技术要求；l GB6388-94报警图像监视信号同轴电缆传输通用技术条件；l GB/T 16677-1996报警图像信号有线传输装置；l GA 3082001安全防范系统验收规则；l GBJ 232-82中国电气装置安装工程施工及验收规范；l GB 126632001防盗报警控制器通用技术条件；l GA 368-2001入侵报警系统技术要求；l GB 10408.1-2000 入侵探测器通用技术条件；l GA/T75-1999安全防范系统通用图形符号；l 贵方提供的相关图纸和设计要求。四、具体系统组成1. 系统结构图2. 系统构成2.1 前端设备前端设备主要完成图像的采集、编码和传输控制等工作。将视频信号转换压缩成网络可以传输的数据包，经网络传回监控中心的服务器进行集中处理。l TS800枪支和TS805室外云台球形网络摄像机：完全脱离PC平台，建立在嵌入式处理器和嵌入式操作系统上；嵌入式处理器集成高速DSP和RISC内核；MPEG4编码由DSP内核处理，实现全实时全硬件图像压缩，通讯与管理由RISC内核处理器；形成稳定、底功耗、完美的系统结构。室外云台球形网络摄像机（TS805）已经集成了一体化摄像机、电动云台、解码器、视频服务器等设备。室外云台球形网络摄像机的作用是把系统所监视的目标，即把被摄体的光、声信号变成数据信号，然后经传输设备（无线网络）传输把所监视到的目标传送回监控中心存储。l 线缆：五类双绞线，是传送部分（交换机）与网络摄像机连接的信号电缆。2.2 传输设备传输线路部分是将摄像机采集到的视频信号馈送到监控中心。l 交换机：是利用校园网10/100M自适应交换机，也可以连接宽带网ADSL，通过互连网（internet）经IP地址，方便全国教育部门监视学校现场情况。2.3 控制系统控制系统部分完成监控中心对系统的摄像和传输部分的设备进行远距离遥控。通过PC访问枪支摄像机和云台摄像机可以控制云台摄像机的上下、左右转动及镜头的焦距、聚焦进行控制，完成将各摄像机送来的视频信号按要求在显示器上显示出来。主要功能如下：l 具有一到24路图像显示，多分割模式；l 三种录像设置功能，即定时录像、移动探测录像、动态录像，方便任意场合的录像需求；l 采用H.263编码技术，每路实时录像及存储压缩，而且不影响图像质量；l PTZ控制台,可以对网络智能球上、下、左、右、镜头拉近、拉远等进行控制；l 参数调整，可以对图像质量进行调整；l 能够对摄像机设置逻辑编号，并能按照摄像机的逻辑号选择调用摄像机图像；l 在多媒体计算机上同时可显示对应画面图像的摄像机编号、日期等；l 通过鼠标可对远程的网络智能球摄像机及网络摄像机进行控制；l 功能强大，可以同时管理多个前端系统和多个用户，在未来前端系统调整或增加数目时，无须增加硬件设备,增加资金投入；l 完善的用户认证机制（用户名、密码、前端系统密码）；l 多个活动视频图像的同时接收、满足用户的控制请求；l 先进的软件平台，符合标准和未来发展方向。2.4 图像设备图像处理是指对无线系统传输的图像信号进行切换、记录、重放、加工和复制等功能。显示校园现场的图像情况，图像处理和显示设备仅用一台电脑（PC）就可以看到。l 电脑（PC）：用于监视校园现场图像情况，采用PC为服务器，也可以当监视器用，可以配置多个被监控点（即：TS802和TS805云台网络摄像机），增强网络摄像机云台网络摄像机的网络功能，多分割画面支持多路视频，可完成现场图像接收，控制信号的协调，图像的实时监控，录像的存储、检索、回放、备份、恢复等。2.5 远程用户监控网络摄像机可支持光纤、无线、ADSL、ISDN、PST、CDMAIX、GPRS、XDSL、EHTNET等多种远程传输方式，为异地用户提供不同的接入方式。内置WEB-SERVER功能，用户可以在异地通过互联网利用浏览器直接调看、控制各监控点的图像。系统支持多用户远程访问。五、系统配置1、 必须设备的配置序号产品名称型号单位数量单价小计备注1经济型MPEG4 CCD网络摄像机TS802个6126寸室外高速MPEG4智能网络球机TS805个13以太网远程供电模块TS45个614摄像机防护罩个615五类双绞线箱/305米46摄像机支架个617电源 24V 10A个18电源 24V 4A个79电源 24V 0.8A个210水晶头RJ45个13011合计2、本系统需要的也可由用户自选的设备序号产品名称型号单位数量单价小计备注124口交换机TPLINK-24个128口交换机TPLINK-8个2316交换机TPLINK-16个945交换机TPLINK-5个35服务器P4以上台26小计另外，学校必须建有校园网。六 、系统功能1.功能 l 业界先进的传统监控系统向IP网络迁移成为可能的专业化解决方案，不需专用的监视器，配置较低的PC可随时随地实时监控，大大节省系统成本，并且扩展监视的范围；l 系统具有扩展性，只需将网络摄像机通过现有网线联入交换机，分配IP地址后即可通过PC浏览现场图像；l 实现系统点对多点的无限延伸并提供Web访问；提供全实时是MPEG4高清晰度视频流；176*144,352*288l 可选分辨率调节；l 内置ADSL的 PPPOE拨号协议，可以自动选择TCP/IP、RTP/IP或多播IP协议；广域网接入可选CDMA1X，GPRS，CABLE MODEM 拨号，ADSL，XDSL，EHTNET； l 密码分级保护防止非法操作，管理人员都有唯一的系统用户名和密码，并在进入系统时输入，根据密码等级的不同，管理人员具有不同的操作范围和权限；l WEB管理，内嵌实时播放器，画面分割实时图像大小任意调整，可实现单画面、四画面、九画面等多画面分割显示功能；用Media Player 9直接播放，不需安装任何插件，与MEDIA SERVICE 9无缝连接，在不安装任何插件下，使用一台很低配置的服务器（PC）可以管理无数个网络摄像机；l 日期、时间、字符显示功能：每个摄像画面有日期、时间、摄像机位置编号等信息，以便查找和确认；l 低功耗，视频DPS处理器，纯硬件压缩；l 可根据监控地点内的镜头数量，选择任意一路摄像可扩大到全屏显示；l 方便有效的现场快捷录像，只需一个按“R”键，即可实时录取渔港现场的整个过程；l 图像最大流量为20K500K； l 监控距离长、范围广、数字视频质量可调、存储检索方便；l 提供基于Windows的配置管理软件，Dynamic DNS服务；l MAC地址控制功能，具有路由功能；2. 优点l 信号稳定: 数字化视频信号几乎没有干扰、衰减等问题，传输距离远。不失真；l 权限明晰：对用户集中进行权限分级、验证和管理，适用于不同密级的监控；l 灵活可靠：与其他录像监控相比，性能稳定，无需专人管理终端机；l 容易扩充：可以方便升级、扩充和增加监控点；l 检索快捷：系统可以随时方便、即时地检索、回放记录存贮的图像；l 保存长久：回放图像稳定、清晰，可反复读写，不存在信号衰减和存储介质磨损等问题；l 节约成本：自动化程度高，对被监控对象自动地进行监控，系统自动循环，无需人工干预。七、设备的主要性能及技术指标7.1 TS805云台网络彩色智能球摄像机：MPEG4格式流媒体产品，专门针对小码流广域网的网络摄像机，用于基于IP网络进行远程视频图像传输和远程访问，也可以用于典型远程访问网络是ADSL,CDMA1X和GPRS，（如果有突发性事情能够及时的处理情况）。 l 内置网络接口,可通过个人电脑轻松地进行远程监控；l 先进MPEG4纯硬压缩,兼容WMV编码格式；l 内嵌流媒体服务器,与Media Service无缝连接；l 用Media Player直接播放；l Topsee Player实时播放器；l 多画面分割器远程监控；l 领先的流媒体技术,实现流畅连贯图像；l 小码流高质量画面,手机远程监控变为现实；l 远程WEB配置管理/内嵌键盘/远程PTZ控制；l 运动检测自动录像,本地、远程手动录像；l 连接认证,多用户管理；l 1/4SONY CCD,470线；l 自动光圈自动对焦；l 图像数字翻转芯片；l 无变形6寸球罩,铸铝外壳；l 左右360度连续无极旋转,速度0.5100度/秒；l 上下旋转范围090度,速度0.5100度/秒；l 80个预置位设置,2条巡视轨迹；l 内置雷击防浪涌防护,AC110/220V市电输入；l 低功耗设计。1、 TS805云台网络彩色智能球摄像机的主要性能及技术指标系统 CPU 集成DSP和RISC的32位嵌入式处理器操作系统 脱离PC环境,独立运行实时操作系统看门狗内置看门狗,异常重起功能,彻底杜绝死机视频压缩方式MPEG4压缩格式,兼容WMV编码格式,内嵌流媒体服务器,与Media Service无缝连接图像解析度支持176*144,352*288像素可选帧速率225帧/秒,任意调节带宽(码流)20500Kbit/sec.可设置云台左右旋转范围(360度无极旋转),速度(0.500度/秒)上下旋转范围0 90度 上下速度0.5 100度 /秒预置位设置80个预置位设置巡视轨迹2条左右线扫开/关图像传感器及镜头 象素有效752(H) x 582(V)图像传感器3.6mm(H)x21.7MM(V),1/4inch SONY水平清晰度470TVL最低照度1.0Lux, (选配1)0.01Lux(黑白模式)信噪比50dB倍率18倍光学x12倍电子变焦, (选配1) 27倍光学x8倍电子变焦焦距长度F4.1-73.8mm, (选配1) F3.25-88mm光圈自动,手动切换聚焦自动,手动切换白平衡自动, 手动(R/B/M/G)模式切换彩转黑彩转黑(开/关),(选配1)自动模式视频镜像开/关图像冻结(选配1)开/关屏显开/关背光补偿开/关网络网络接口1个10/100MBase-TX(RJ-45),MPEG4视频输出接口网络协议 RTP,RTSP,UDP,TCP/IP,HTTP,DHCP(client,Cable Modem 拨号),WEB SERVER, FTP(client),PPPOE(ADSL Modem拨号), PPPD,NAT,DNS,DDNS(Dynamic DNS 动态域名解析),NTP多种接入方式LAN,ADSL(PPPOE动态IP地址/登陆名/登陆密码/登陆密码确认),Cable Modem(修改MAC地址)远程控制、管理和播放多种远程监控方式 Media Player,Topsee Player,多画面分割器,支持Windows2000/2003/XP,Media Service集中运营多种远程录像功能远程Topsee Player实时监控,直接点击录像键,把流媒体录像到PC上;运动检测录像,传送远程服务器保存(运动检测/视频片长度/上传方式/FTP服务器地址/FTP 服务器端口/登陆名/密码/上传目录)服务器设置IP 地址(IP 地址/子网掩码/网关/主DNS服务器IP/备用DNS服务器IP/MAC地址/WEB port/获取IP地址方式),PPPoE(登陆名/登陆密码/登陆密码确认),动态域名服务(服务提供商/域名/登陆名/登陆密码/更新间隔时间),视频配置(比特率/帧率/视频大小/服务端口/连接视频认证)远程软键盘控制云台上,下,左,右,左上,左下,右上,右下,左右速度选择,上下速度选择,线扫(起/终/开/关),巡视(开/关), 预置点(设置/清除/选择切换)远程软键盘传感器及镜头控制白平衡(自动/手动),彩转黑(开/关),自动彩转黑模式,视场(大/小)控制,聚焦(自动/加/减),光圈(自动/加/减),视频镜像(开/关),图像冻结(开/关),数字变倍(开/关),屏显(开/关),低照度(开/关),背光补偿(开/关),摄像机电源(复位/开/关),白平衡(自动/R/B/M/G模式)安全机制/账号设置基于SSL的授权机制,控制访问用户的认证,支持5个不同级别的用户其他远程WEB管理时钟设置(自定义时间/网络NTP时间
