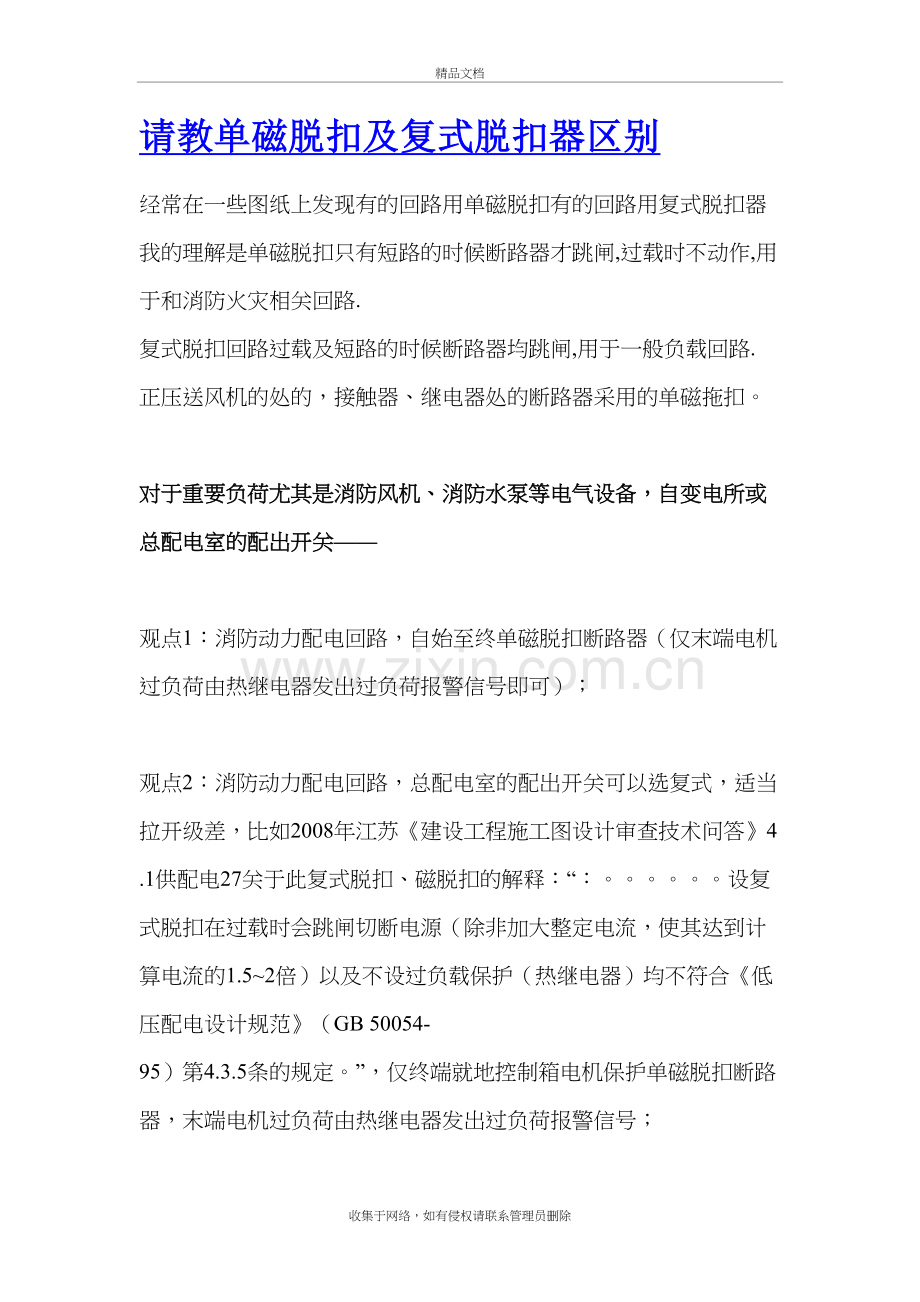

请教单磁脱扣及复式脱扣器区别
经常在一些图纸上发现有的回路用单磁脱扣有的回路用复式脱扣器我的理解是单磁脱扣只有短路的时候断路器才跳闸,过载时不动作,用于和消防火灾相关回路.
复式脱扣回路过载及短路的时候断路器均跳闸,用于一般负载回路.
正压送风机的处的，接触器、继电器处的断路器采用的单磁拖扣。

对于重要负荷尤其是消防风机、消防水泵等电气设备，自变电所或总配电室的配出开关——

观点1：消防动力配电回路，自始至终单磁脱扣断路器（仅末端电机过负荷由热继电器发出过负荷报警信号即可）；

观点2：消防动力配电回路，总配电室的配出开关可以选复式，适当拉开级差，比如2008年江苏《建设工程施工图设计审查技术问答》4.1供配电27关于此复式脱扣、磁脱扣的解释：“：。。。。。。设复式脱扣在过载时会跳闸切断电源（除非加大整定电流，使其达到计算电流的1.5~2倍）以及不设过负载保护（热继电器）均不符合《低压配电设计规范》（GB 50054-95）第4.3.5条的规定。”，仅终端就地控制箱电机保护单磁脱扣断路器，末端电机过负荷由热继电器发出过负荷报警信号；

观点3：消防动力配电回路（配电干线和末端电机），自始至终单磁脱扣断路器，发过负载报警信号不仅限于末端电机，配电线路也需要设置“过负载报警信号”。见04DX002《工程建设标准强制性条文及应用示例（房屋建筑部分-电气专业）》P25 的“配电线路保护”附注：“因目前尚无只动作于信号、不跳闸的具有线路过负载保护功能的断路器（注：当时没有这种断路器），故要满足本条（注：指GB50054-95之4.3.5）规定，可在线路首段或末端串接（或经电流互感器）热继电器，其触点动作于信号，并引到值班室，线路保护断路器只设短路保护。”

观点4：正常电源的消防动力配电干线回路，可以按常规配置（复式脱扣）；但应急电源的消防动力配电回路（配电干线和末端电机），不仅过负荷不动作于跳闸只发报警信号，当发生接地故障，配电干线和末端电机的保护开关也不脱扣。
未经证实的IEC60364-4-43：2010是否有“消防灭火电气设备，接地故障的短路保护免装”？

观点5：消防动力配电回路（配电干线和末端电机），配电干线选动作于信号、不跳闸的具有线路过负载保护功能的断路器（CM3已具备此保护功能），发出过负载报警信号；终端就地控制箱电机保护单磁脱扣断路器，末端电机过负荷由热继电器发出过负载报警信号。

目前的观点5，估计无人会有反对意见。除常熟开关厂CM3，还有哪几家MCCB产品具备与CM3同样的保护功能？

不错的产品，可以避免太多的争议。

但实际上，观点1和观点5的做法，似乎无本质上的不同。

对于重要负荷尤其是消防风机、消防水泵等电气设备，自变电所或总配电室的配出开关——

观点1：消防动力配电回路，自始至终单磁脱扣断路器（仅末端电机过负载由热继电器发出过负载报警信号即可）；

观点5：消防动力配电回路（配电干线和末端电机），配电干线选动作于信号、不跳闸的具有线路过负载保护功能的断路器（CM3已具备此保护功能），发出过负载报警信号；终端就地控制箱电机保护单磁脱扣断路器，末端电机过负荷由热继电器发出过负载报警信号。

消防风机、消防水泵等电气设备：
（1）末端电机不发生过载，配电干线就不会过载；
（2）末端电机过负载时由热继电器发出过负载报警信号（值班人员已经知道了），坚持工作若没有问题，则配电干线缆线的过载运行能力必不会小于末端的电机配电回路，坚持工作更没有问题，配电干线报警的意义似乎不大。

我的正压送风机的处的，接触器、继电器处的断路器采用的单磁拖扣。这个应该没问题。那么从低压配电室至正压送风机的双电源箱的低压柜出线处的断路器也要采用单磁脱扣的吗？同时在问个问题。消防负荷需要取消热拖扣的规范条文在新民规哪里啊 我找了一个多小时都没找到？

《工程建设标准强制性条文（房屋建筑部分）实施导则》对《低压配电设计规范》第4.3.5条其技术要点说明：突然断电比过负载造成的损失更大的线路， 其过负载保护应作用于信号而不应作用于切断电路。例如：无备用泵的消防泵和排烟风机的过载保护的热继电器触点，不动作与于切断控制电路，而发出报警信号。同时还用注意，排烟风机和消防泵主电路中的断路器的长延时脱扣器的整定值也应加大，使其达到计算电流的1.5至2倍，并按此整定值选择线、缆截面，或选用仅带短路瞬时保护的脱扣器。实施与检查的控制：在设计图中，无备用泵的消防泵、排烟风机等消防设备，其主电路中的热继电器动作后，他的接点不使控制回路断电，而是接通声光报警回路。
