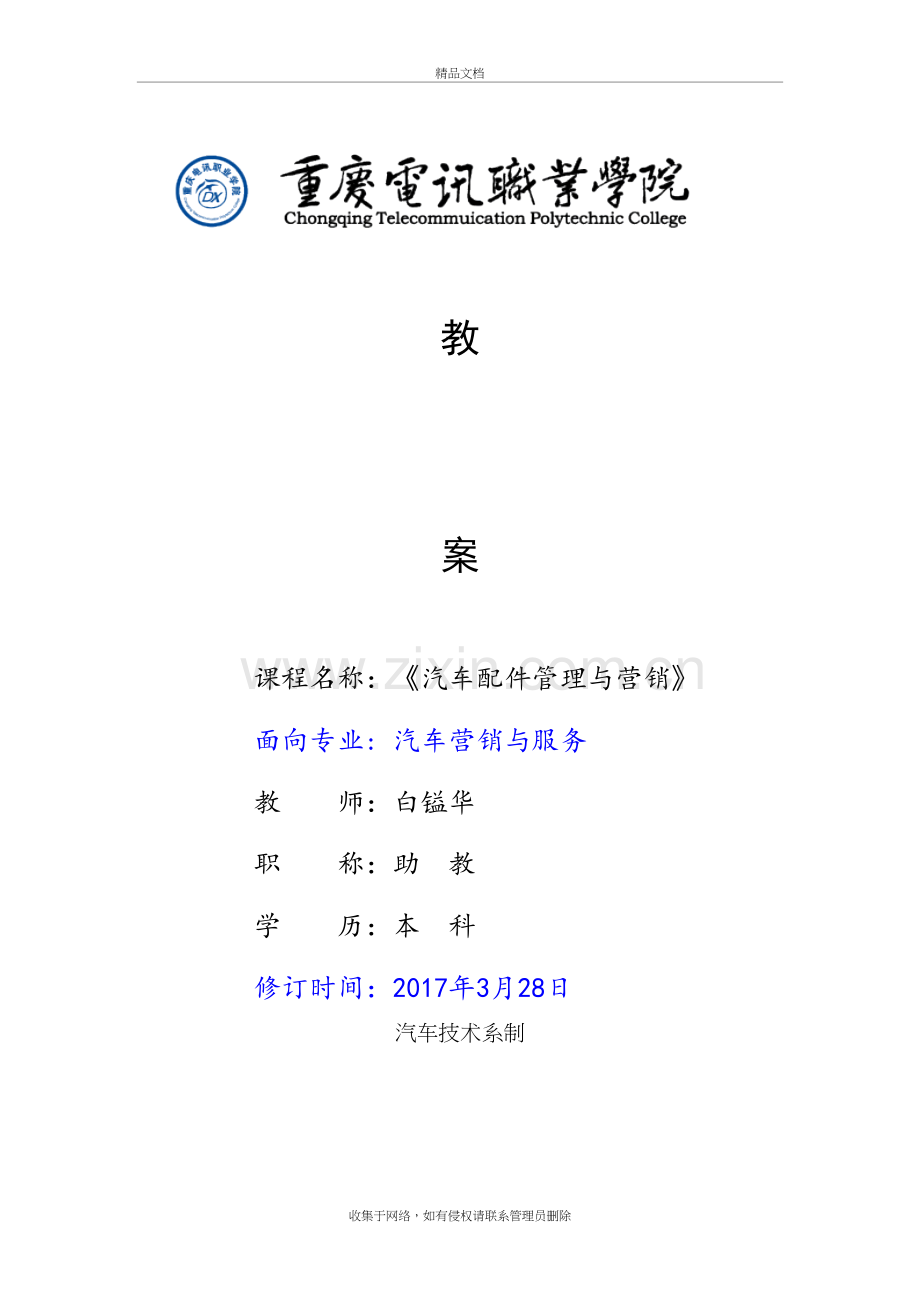

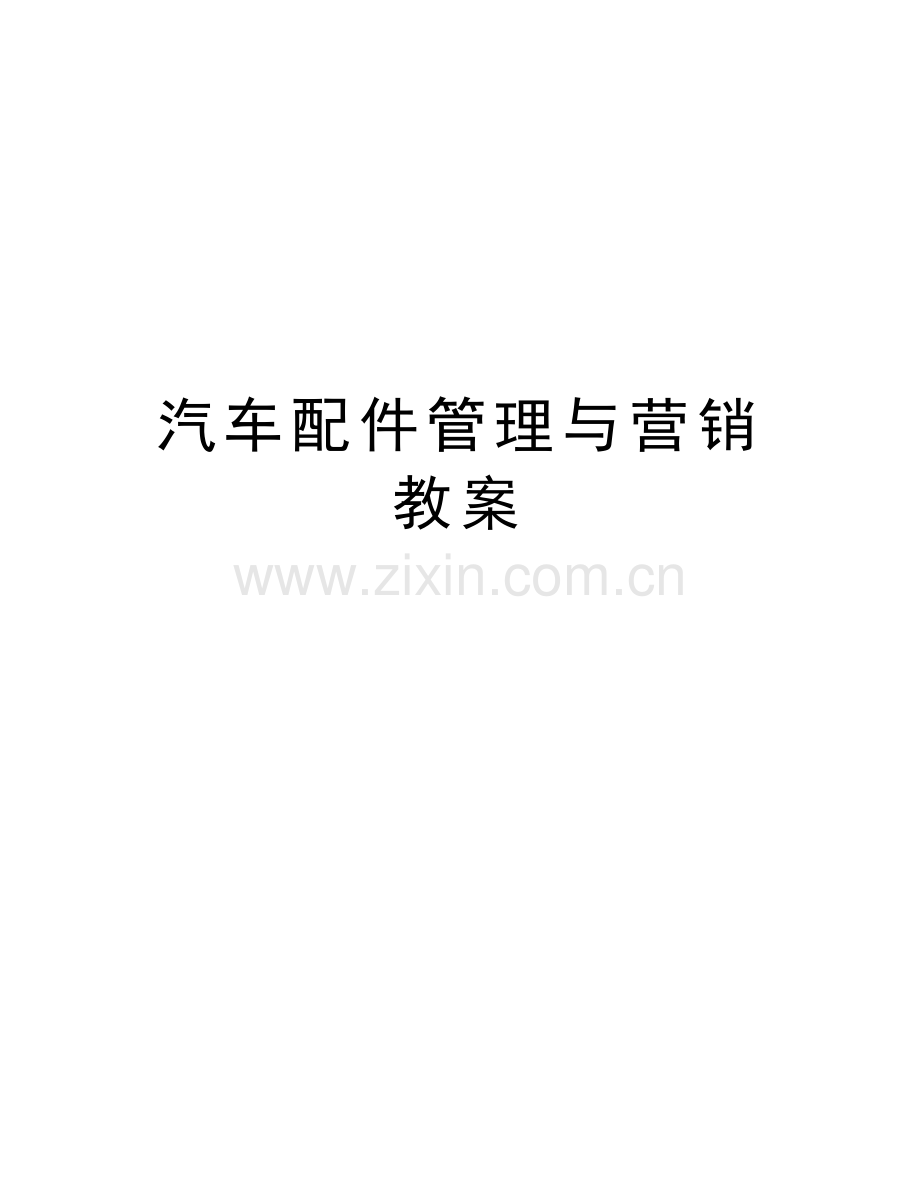

1、汽车配件管理与营销教案精品文档 教案课程名称:汽车配件管理与营销面向专业: 汽车营销与服务 教 师:白镒华 职 称:助 教 学 历:本 科 修订时间:2017年3月28日汽车技术系制第一章 绪论教学单元名称第一节:汽车配件及其作用(1) 授 课教 师授课班级学时2授课日期教学地点教学目标能力目标了解并掌握配件的作用及其类型知识目标1.掌握汽车零部件使用寿命及其消耗规律2.掌握汽车配件消耗的规律性3.了解汽车配件销售的特点素质目标接受新知识,自主学习的能力。教学重 点1.汽车零部件使用寿命及其消耗规律2.汽车配件消耗的规律性 教学难 点 汽车配件消耗的规律性教学方 法讲授,多媒体演示教学过程设计
2、教学环节教学内容教师活动学生活动新课引入 引入:从年以来,我国汽车配件行业产品销售收入出现了两次增长高峰,与我国整车产销量在年出现井喷式的高速增长期有点类似,我国汽车配件行业的增长高峰出现在年、年。年我国汽车配件行业产品销售收入达到亿元,与年相比增长了,是进入世纪以来。增长速度最快的一年。年我国汽车配件行业产品销售收人达到亿元,与年相比增长了年我国汽车配件行业产品销售收入达到亿元,与年相比增长了“。年我国汽车零配件业产品销售收入达到亿元。PPT讲解听讲记录任务描述1.掌握汽车零部件使用寿命及其消耗规律2.掌握汽车配件消耗的规律性3.了解汽车配件销售的特点PPT讲解听讲记录任务实施 第一节 汽车
3、配件及其作用一、汽车配件的作用汽车工业作为国家的支柱产业,在国家经济发展和社会进步中起着重要的作用,汽车配件作为汽车工业发展的基础和技术保障,推动了汽车工业的发展和进步。汽车零部件使用寿命及其消耗规律(1)汽车的使用寿命周期汽车的使用寿命周期由初期使用正常使用大、中修理阶段后使用期报废期这样一个全过程所组成。(2)汽车配件消耗的规律性汽车按照行驶里程的不同,有各级维护作业的规定,各种类型的维修需要调换若干种配件。初期以养护用零部件消耗为主。2)正常使用期以事故件和养护用零部件消耗为主。3)大、中修理期中修期,以磨损消耗的零部件为主,例如发动机高速运动部位的零部件;大修期,以磨损消耗的零部件为主
4、。4)后使用期主要是定期养护用零部件和磨损消耗的零部件,以及由于大、中修质量影响造成返修所消耗的零部件。5)报废期在此期间零部件消耗下降,配件储备处于紧缩阶段。三、汽车配件消耗的规律性汽车在正常使用寿命期,零部件的损坏是随机的、偶发性的。如果其设计和制造质量较好,损坏率一般很低,对汽车配件的需要量较少,比如活塞一般是在发动机大修时才需要更换。例如:某车型的新发动机平均大修里程是24万km,那么有一半左右的发动机在这个里程之前需要更换活塞。四、汽车配件销售的特点(1)专业技术性强 现代汽车由上万个零部件组成,是机、电等多种高新技术的集合体,其每一个零部件都具有型号、规格、结构等严格的标准。品种多
5、、质量差别大 一辆汽车在整个运行周期中,存在损坏或更换可能的零部件约有3千种(3)库存占用资金较大 由于汽车配件经营品种多样化以及汽车故障发生的随机性,经营者要将大部分资金用于库存储备和商品在途资金储备。要有技术服务相配套 汽车是许多高新技术和常规技术的载体,对其配件的经营必须有相关的技术服务相配套。(5)需求存在季节性和地域性一年四季的变化给汽车配件销售市场带来不同季节的需求。讲解演示模仿操作教学小结 随着世界市场对零部件产品的安全、环保和节能性要求不断提高法规标准益严格,以及产品个性化、多样化的需求日益提高,产品技术含量加大,产品的生命周期日益缩短,新产品推出速度加快,生产成本上升,竞争加
6、剧顾客对产品的需求趋向个性化、多样化,生产自动化技术不断提高,信息化技术的应用愈来愈广泛,各主机厂面临以上诸多矛盾,势必对零部件供应商提出越来越高的相应要求。讲解记录拓展实践(课外)第一章 绪论教学单元名称第二节:汽车配件专业术语(2)授 课教 师授课班级学时2授课日期教学地点教学目标能力目标了解并掌握配件的作用及其类型知识目标1.掌握汽车配件基本术语2.掌握汽车配件专业英语素质目标接受新知识,自主学习的能力教学重 点1. 汽车配件基本术语2. 汽车配件专业英语教学难 点 汽车配件基本术语教学方 法讲述、多媒体、现场示范教学过程设计教学环节教学内容教师活动学生活动新课引入 套件 是指SHIMA
7、NO的自行车部门主要生产自行车的变速,传动,刹车等配件,具体包括:前拨链器(前拨),后拨链器(后拨),变速手柄(山地有转把、指拨、双控手柄这几种形式,公路有手变(STI双控手柄)和指拨),前链轮(牙盘),后链轮(飞轮),链条,花鼓,刹车,以及相关的各种变速线、管,刹车线、管、油等等配件现场示范听讲记录任务描述1.掌握汽车配件基本术语2.掌握汽车配件专业英语现场示范听讲模仿任务实施一、汽车配件基本术语 (1)原厂件 (2)纯正件 (3)副厂件 (4)拆车件 (5)翻新件(6)零件 (7)组件 (8)套件 (9)分总成 (10)总成 (11)配件号CKD汽车 (13)SKD汽车(1)原厂件 原厂件
8、(OEM parts)是指为汽车制造厂家配套装车的零部件或总成,按汽车厂提供的生产图样生产,由各专业厂按时提供给汽车厂组装汽车用的配套件。(2)纯正件 纯正件(Genuine parts)是由汽车厂提供给用户维修车辆用的配件,但不一定是汽车厂自行生产的。(3)副厂件副厂件(Replacement)也称转厂件或专厂件,是由各专业零部件生产厂生产的备件(替换零件),用各专业厂自己的包装箱包装,不经过汽车厂的渠道,而是由其特定的贸易商进行销售。(4)拆车件拆车件是指从报废车辆上拆下的零件,常见于使用时间长的进口车辆的修理(5)翻新件 一些旧件经过专业厂家的重新修复或加工后,能够满足使用性能并有质量保
9、障的零部件称为翻新件。(6)零件以最小单位供应的单个零件,是汽车配件中最小的单元,如轮胎、轮毂、弹簧、密封件和垫片等。(7)组件组件是指为便于修理,将一个主要功能件与几个零件组合成一组在市场上供货,但它不能单独起到某一机构的作用(8)套件在修理过程中,某些系统零件要求同时全部更换,在市场上一般采用套件的形式供货。(9)分总成 分总成由两个或两个以上的零件按装配工序组合到一起,对总成有隶属装配级别关系。(10)总成总成是由两个或两个以上的单个零件或分总成装配成的具有一定装配级别或某一功能形式的组合体。(11)配件号 配件号指汽车配件实物的编号,也包括为了技术、制造、管理需要而虚拟的产品号和管理号
10、(12)CKD汽车CKD是英文Completely Knocked Down的缩写,意思是“完全拆散”。(13)SKD汽车 SKD是英文Semi-Knocked Down的缩写,意思是“半散装”。二、汽车配件专业英语1.车身形式2.汽车部分配件英汉对照3.汽车配件中常见英文称谓主词英汉对照Sedan,四门轿车,最为常见,如捷达、桑塔纳等;Coupe,两门轿车,如本田CVIC,现代Coupe跑车等;Convertible,敞篷轿车,如宝马M3、Z3;Pickup,皮卡,如丰田皮卡,郑州日产皮卡;Van,厢式车,如通用QL8、本田奥德赛、福特全顺、道奇公羊;Wagon,旅行车,如桑塔纳旅行车。MP
11、V(Multiple Purpose Vehicle),多功能车;SUV(Sport Utility Vehicle),运动型车,越野车;CRV(Creational Vehicle),休闲车。英文名称中文名称英文名称中文名称Alternator交流发电机Frontbumper前保险杠Starter起动机Frontlamp前照灯Electricalappliance电器Frontfender前翼子板Coolingsystem冷却系统Hood发动机罩Engine发动机Windshield前风窗玻璃Enginecover发动机护罩Frontdoor前门Enginemounts发动机支架Reardo
12、or后门Aircleaner空气滤清器Roof车顶Instrumentpanel仪表板Convertibletop摺合式敞篷车顶Centerconsole操纵台Sidedoor侧门Steeringwheelcolumn转向盘转向柱Vansidepanel厢式车侧围Frontsuspension前悬架Rockerpanel门槛现场示范模仿操作教学小结 主机厂的正规供应商所生产的配件,其质量、外观性能与正厂件不相上下,在提供生产(汽车厂或电脑厂.等等)厂家使用的同时,部分产品销往市场,该类配件检测加工过程与给主机厂提供的配件完全相同,并且有合格证的配件。讲解记录拓展实践(课外)第一章 绪论教学单元
13、名称第三节:常用汽车维修工具和设备(3)授 课教 师 授课班级学时4授课日期教学地点教学目标能力目标了解并掌握配件的作用及其类型知识目标1.掌握汽车配件及其作用2.了解汽车配件行业术语 3.掌握常用汽车维修工具和设备素质目标接受新知识,自主学习的能力教学重 点1.汽车配件作用2.汽车配件行业术语3.常用汽车维修工具和设备教学难 点 1.汽车配件行业术语2.常用汽车维修工具和设备教学方 法多媒体教学设备、实物、课件、视频资料教学过程设计教学环节教学内容教师活动学生活动新课引入 汽车配件也称为汽车零部件、汽车备件。从汽车产品的角度而言,凡构成整车的系统组件,系统,总成,部件、零件及其他相关件均称之
14、为汽车配件。包括:发动机配件、传动系配件、制动系配件、转向系配件、行驶系配件、电器仪表系配件、车身及附件、汽车内外装饰等。现场示范听讲记录任务描述1.掌握汽车配件及其作用2.了解汽车配件行业术语 3.掌握常用汽车维修工具和设备现场示范听讲记录任务实施 一、一般工具1.扳手2.螺钉旋具3.钳子4.动力工具1、螺钉旋具俗称改锥或螺丝刀,根据用途的不同,螺钉旋具分为一字、十字、专用三种类型,如图1-2所示。3.钳子4.动力工具二、测量工具1.游标卡尺2.千分尺3.塞尺图1-6游标卡尺结构1、4尺身2内测量爪3紧固螺栓5深度尺6外测量尺7游标尺原理:20等分游标卡尺,是指采用20分度游标的游标卡尺,当
15、尺身的最小分度值为1mm时,游标可读出的最小读数为1/20=0.05mm。外径千分尺构造a测砧b固定刻度c尺架d旋钮e微调旋钮f可动刻度g测微螺杆 塞尺 三、检测与维修设备图1-13常见举升工具和设备a)小型液压起重机b)变速器举升机c)液压千斤顶现场示范模仿操作教学小结 随着人们生活水平的提高,人们对汽车的消费也越来越多,汽车配件的这个市场变得也越来越大。近些年来汽车配件制造厂也在飞速的发展。讲解记录拓展实践(课外)第二章 配件基础知识 教学单元名称第一节:汽车配件类型(4)授 课教 师 授课班级学时4授课日期教学地点教学目标能力目标了解并掌握配件类型及其常用材料知识目标1.了解汽车配件类型
16、2.掌握按市场结构的配件分类 素质目标接受新知识,自主学习的能力教学重 点汽车配件类型教学难 点 配件分类教学方 法多媒体教学设备、实物、课件、视频资料教学过程设计教学环节教学内容教师活动学生活动新课引入 汽车配件的种类繁多,现如今汽车的品牌越来越多,汽车的类型也越来越多。汽车可以分为乘用车与商用车两种,其中乘用车指的是车辆座位少于九坐(含驾驶员位),以载客为主要目的的车辆。具体来说,乘用车又分为基本乘用车即轿车,MPV车型,SUV车型以及其他车型比如皮卡等。现场示范听讲记录任务描述1.了解汽车配件类型2.掌握按市场结构的配件分类 现场示范听讲记录任务实施 第一节 汽车配件类型 一、按最终用途
17、分类 日本汽车零配件工业会产品出厂动向调查列入的主要汽车零配件 零配件分类主要零配件零配件数量1发动机活塞、活塞环、气缸垫、垫圈、气门、起动机、交流发电机、火花塞、发动机控制装置、制动系控制装置等292电气装置及电子装置燃料泵、电子控制式燃料喷射泵等123照明、仪表等电气电子装置前照灯、速度表、刮水器电动机及其他电动机、各种开关、转向锁、线束等154动力传动装置及操纵装置离合器从动盘、手控变速器、自动变速器、转向助力装置、等速万向节、传动轴、车轮(钢质、轻合金质)、变速杆等26 二、按照市场结构分类 例如按维修市场、配套市场和出口国际市场划分,可将汽车零配件分为以下四大类:A类:维修市场件,即
18、为汽车维修服务的配件。B类:通用配套件,即为两种或两种以上基本车型系列服务的零配件,面向全国市场。C类:专用配套件,即为单一基本车型系列服务的零配件,面向局部市场。D类:外向性配件,其主要产量是用于出口,面向国际市场。按照附加值分类汽车维修配件按品种分类汽车维修配件按品种分类可分为A、B和C三大类。A类为易耗件,约占汽车配品种的80%90%,其中快速流转的品种大约有500800种,经营部门应最低保持备有500种以上才能维持90%的供应率。B类为非易耗件,约占汽车配件品种的7%15%,大部分可以列为商品经营,诸如各种齿轮、壳体、传动轴之类,约有60100种。C类为基础总成件,约占汽车配件品种的1
19、%左右,如气缸体、桥壳等,现在经营部门多列为重点库存,随着维修制度和供应体制的改革,这类配件将逐渐失去常备商品的地位,而变为紧急订货的商品。现场示范模仿操作教学小结 随着汽车配件加工市场竞争的日趋激烈,环保理念的深入人心,以及技术的不断升级和应用,国际汽车配件加工零部件行业近年来呈现出如下发展特征:汽车配件加工系统配套、模块化供应趋势方兴未艾汽车配件加工采购全球化汽车配件加工产业转移速度加快。讲解记录拓展实践(课外)第二章 配件基础知识 教学单元名称第二节汽车配件结构(5)授 课教 师授课班级学时4授课日期教学地点教学目标能力目标了解并掌握配件类型及其常用材料知识目标1.掌握发动机主要配件2.
20、掌握汽车底盘主要配件3.汽车电气设备和仪表的主要易损零件素质目标接受新知识,自主学习的能力教学重 点1. 发动机主要配件2. 底盘主要配件教学难 点 发动机主要配件教学方 法多媒体教学设备、实物、课件、视频资料教学过程设计教学环节教学内容教师活动学生活动新课引入 汽车发动机是为汽车提供动力的发动机,是汽车的心脏,影响汽车的动力性、经济性和环保性。根据动力来源不同,汽车发动机可分为柴油发动机、汽油发动机、电动汽车电动机以及混合动力等PPT讲解听讲记录任务描述1.掌握发动机主要配件2.掌握汽车底盘主要配件3.汽车电气设备和仪表的主要易损零件。PPT讲解听讲记录任务实施 第二节汽车配件结构 一、发动
21、机主要配件 1.气缸体、气缸盖2.曲柄连杆机构3.配气机构4.发动机冷却系统5.供油系统6.润滑系统7.胶带 1.气缸体、气缸盖气缸体是发动机的基础件,是用铸铁制成的箱形机体,其上有气缸孔、曲轴箱、曲轴轴承座孔等。在气缸缸孔的周围,铸有冷却液循环的水套,缸体前端平面装备正时链轮传动机构和水泵,后端平面装备离合器壳,上平面与气缸盖接合,下端面安装机油盘,缸体两侧面则备有安装进排气歧管及其他附件的孔座或凸缘。 2.曲柄连杆机构 曲柄连杆机构由活塞、活塞环、活塞销、连杆、曲轴及飞轮、曲轴轴承等组成。其作用是把活塞顶部承受气缸可燃混合气燃烧的膨胀压力,通过活塞销和连杆的传递使曲轴旋转输出动力。活塞由亚
22、共晶体或共晶体铝合金铸造,分为顶面、头部和裙部三个部分。顶面有平顶、凹顶与凸顶等不同几何形状,与气缸盖构成燃烧室,以便形成挤气涡流或湍流,更有利于可燃混合气的雾化和燃烧。 3.配气机构 现代发动机的配气机构多采用顶置气门式。其结构布置又分为两类:一类是凸轮轴安装在气缸体中,由气门挺杆、气门推杆、气门摇臂轴、气门摇臂等传动控制气门启闭;另一类是将凸轮轴安装在气缸盖顶面上,由气门挺杆直接驱动气门启闭,这种结构省略了气门推杆和摇臂轴及摇臂等零件,使传动机构的刚性增强并提高了工作的平顺性;更由于采用液压挺杆,可自动补偿气门杆部与挺杆之间的运动间隙,消除了工作响声。 4.发动机冷却系统发动机冷却系统由水
23、泵、散热器、风扇、节温器及连接用橡胶水管等组成。发动机冷却系统的以上组成配件都是易损件,如散热器因碰撞、颠振和机械损伤而漏水,水泵因密封垫磨损而漏水,节温器因热疲劳性能变坏或失效,风扇离合器机械损伤或电路故障而失效,感温开关失效等,均须及时维修更换,故消耗量较多,应有较多备量。 5.供油系统供油系统由燃油箱,燃油泵,喷油器、燃油滤清器,进、排气歧管,空气滤清器和排气管及消声器等组成。机油滤清器和燃油滤清器属于消耗品,燃油泵和喷油器属于易损配件。润滑系统 6.润滑系统由机油盘、机油泵、机油滤清器及连接管等组成。机油滤清器、燃油滤清器及空气滤清器称为三滤,属于消耗品,车辆行驶一定里程后需要更换。
24、7.胶带 汽车发动机气门机构及其他辅助设备传动用胶带,以用途分有:正时齿轮胶带、水泵风扇胶带、发电机胶带、转向动力泵胶带、冷气压缩机胶带等。 胶带为多耗易损件,常见故障有:外包布脱层,工作面胶磨损,骨架线绳伸长,齿形磨损等致传动效率降低甚至失效。其消耗量较大,应多置备品。 二、汽车底盘主要配件 1.传动系统(1)离合器总成 离合器总成由离合器盖、分离杠杆、压盘及压缩弹簧、从动盘(离合器钢片总成)等组成。(2)变速器 变速器分为机械变速器和自动变速器。(3)分动器 分动器安装于变速器的后端,变速器输出轴与分动器输入轴套接输入动力。(4)传动轴传动轴分前桥和后桥传动轴,前传动轴及万向节将分动器前输
25、出轴和前桥减速器输入轴连接;后传动轴及万向节传递变速器至后桥减速器的动力。 2.行驶系统(1)前桥总成 前桥一般为转向桥,它是由锻钢或钢板冲制焊接成的梁状轴架(2)后桥总成 主减速器由主减速器壳、主动和从动锥齿轮副、支撑用滚动轴承、啮合间隙调整垫片、油封等组成。 3.悬架(旧称悬挂) 汽车悬架的基本结构类型,分为非独立悬架和独立悬架两种。独立悬架在轿车上应用广泛,其特点是车桥为断开式,每侧车轮单独通过螺旋弹簧与减振器和车身(车架)相连,一侧车轮变位,对另一侧车轮不会产生影响。 目前轿车前悬架多采用滑柱式独立悬架,由筒式减振器、螺旋减振弹簧、聚氨酯缓冲垫、弹簧护圈、金属橡胶推力轴承组合件及万向节
26、(减振器壳底座)和车轮等组成。 轿车后悬架多采用滑柱式(麦弗逊式)独立悬架。其结构与组成基本相似,仅承载与连接构件各有差异。 4.制动系统 制动踏板装置由车轮制动器和液压传动机构两部分组成。驻车制动器的传动机构为机械式。有的车型如桑塔纳轿车的后车轮制动器中的制动蹄片兼作驻车制动。当拉起驻车制动器操纵杆时,通过拉索和制动蹄推杆将蹄片压向制动鼓而驻车。 5.转向系统 汽车转向系统由转向器和传向传动机构两部分组成。转向器及其操纵机构转向器的结构形式有多种:如球面蜗杆滚轮式、蜗杆蜗轮式、循环球式、齿轮齿条式等,现代轿车多采用齿轮齿条式。齿轮齿条式转向器由转向器壳体、主动齿轮和齿条总成、啮合间隙补偿装置
27、、密封圈、齿轮、齿条防尘套等组成。 三、电气设备和仪表配件 1.汽车电气设备和仪表的组成 汽车电气设备和仪表是汽车电器中电源、起动、点火、照明、声响、警报指示、灯光信号、仪表、空调设备和其他辅助电器、开关等零部件组成的统称,在汽车构成中占有十分重要的地位。从汽配供应企业营销状况来说,无论供应数量与金额都占有较大的比重。汽车电气设备是在汽车行驶中不断地颠簸、振动以及直接受到气温、湿度、灰尘等影响的情况下工作的,这些条件会加速设备的损坏 四.汽车电气设备和仪表的主要易损零件 (1)电源系统蓄电池作为汽车的电源,其额定电压为12V,由6个单电池串联为12V。 起动机现代汽车都采用电力起动机,因用直流
28、电驱动,故称直流起动机 点火系统传统点火系统由电源设备(蓄电池和发电机)、点火线圈、分电器、火花塞及高压线等组成,电子点火系统还包括传感器、点火控制器等 空调设备现代轿车都装有由空调器组成的冷气系统,使车厢内的气温、湿度、空气的流速达到乘员所需的舒适程度 取暖设备取暖设备是在寒冷天气供给车厢暖空气使驾驶人和乘员抵御寒冷而求舒适的装置。 汽车灯具及灯泡汽车灯具种类较多,是用于汽车行驶照明、示宽,发出转弯、制动、倒车灯光信号,雾天照明,车厢内部照明,牌照照明,仪表照明等的灯具统称。 辅助电器电喇叭由外壳、励磁线圈、上、下铁心、衔铁、振动高碳薄钢板膜片、共鸣板和触点副、接线柱等组成。 汽车仪表冷却液
29、温度表用以指示发动机水套中冷却液温度;燃油表与存油量警告灯用以指示油箱中燃油存量的多少;机油压力表用以指示发动机润滑系统缸体主油道中润滑油的工作压力数值(kPa);车速里程表由速度指示表和机械传动的里程指示字轮组两个部分组成,用以显示行驶里程 五.横向产品配件 1.汽车轮胎的结构与规格 汽车在运行中对轮胎的消耗费用在维修费用中占有很大的比重,故汽配供应企业普遍地对轮胎予以专营或兼营。汽车轮胎总成由外胎、内胎及衬带组成。其供应单位为套,也可分别以外胎、内胎和衬带作为单件供应,以方便客户,供应单位为只或条。但社会大宗耗量,仍以外胎和总成为多。汽车外胎的结构,由天然或合成橡胶热压成型的胎冠、胎面、胎
30、侧、胎肩等组成。胎体中间有加强承载质量的帘布层,帘布层由尼龙或钢丝编织线浸渍橡胶浆料制成。帘布层层数的多少,决定轮胎负荷量的大小。 2.发动机润滑油的分类与特性 发动机润滑油是润滑系统的工作液,它的主要作用是对发动机各部件进行润滑、冷却、清净、密封和防蚀。由于发动机润滑油在发动机工作过程中温度变化大、压力高,机件的相对运动速度快等原因,使发动机润滑油的工作条件非常苛刻,容易使其老化变质。如果发动机零件摩擦表面得不到良好的润滑,就会产生异常磨损或擦伤。为保证发动机润滑油的作用,应对发动机润滑油的使用性能提出严格的要求 3.齿轮润滑油的分类与特性 齿轮润滑油(齿轮油)在齿轮传动中起着重要作用,其品
31、质要求与发动机润滑油类似,但齿轮油对润滑油性及极压性则另有要求,有添加降低摩擦作用的油性剂,它对边界润滑状态十分重要,能被吸附(化学或物理吸附)于运动零件金属表面,防止金属直接接触以降低摩擦。用于低齿面压力,低滑动速度下运行的汽车后桥锥齿轮及各种手动变速器,不加极压添加剂。 普通车辆齿轮油,用于速度和负荷比较苛刻的手动变速器和后桥锥齿轮,含少量极压添加剂 六.汽车车身配件1.汽车车身概述(1)汽车车身的分类汽车车身根据用途分为客车车身和货车车身两大类。1)车身壳体。 轿车、客车一般均为整体式车身壳体。 货车、专用车一般由驾驶室(又有长头平头之分)和货厢(有常规货厢、封闭货厢、罐式货厢等多种)两
32、部分组成。2)车身钣金件。3)车门、车窗。4)车身内外装饰件。5)车身附件。6)座位。7)其他装置。 2.轿车车身 (1)平面式壳体(即承载平板式)车身壳体的基本结构板面数量少,而且弯曲和扭转是被地板承受的。 (2)开式壳体应用在敞篷式、双门敞篷式等类型的车身中轿车的开式车身壳体,一般有两种结构。 (3)闭式壳体应用在四门式、双门式类型的车身中轿车中通常采用的承载式车身壳体就是一种闭式壳体。 3.大客车车身 大客车都采用闭式的箱式车身,以提高载客面积;箱式车身尺寸较大,形状较规则,易于构成完整的空间受力系统。因此,大客车的车身结构主要有全金属骨架非承载式车身结构、半承载式或组合式车身结构、承载
33、式大客车身结构三种基本形式。 4.载货汽车车身(1)驾驶室 绝大多数载货汽车的驾驶室采用非承载式无骨架的全金属结构,且常以三点支承在车架上(2)货箱 载货汽车的货箱,可以是开式或栏板式的货台,或者是封闭式的货箱(即厢式货箱),也可能是特种形状的专用货箱(如罐式货箱等) 5.门、窗及其附件(1)车身玻璃及镶装 1)固定玻璃窗采用相应形状的密封条镶装。2)活动玻璃窗常用作轿车、客车的侧窗,载货汽车车门窗(2)车门 轿车和载货汽车驾驶室的车门由外板、内板、加强板和附件等组成。 6.车身的通风、取暖和空调装置为了提高汽车的舒适性,保证车身内的空气流通、温度适当和调节车内空气的湿度,在现代汽车上普遍采用
34、通风、取暖装置,许多轿车、长途公共汽车和某些特种车辆上还采用了空气调节装置。 7.车身设备(1)仪表板 1)装在仪表嵌板上的仪表板。2)装在转向管柱上的仪表板。(2)座椅及安全带 座椅是汽车车身装备中一个最重要的基本构件(3)后视镜 后视镜由镜片、保持部分、支持安装部分(包括缓冲机构)等组成(4)乘员安全保护装置 乘员安全保护装置又称气囊缓冲装置讲解演示模仿操作教学小结 底盘主要有以下几个系统部件:1、行驶系统(轮胎、轮毂、轮轴轴承等);2、转向系统(方向机、转向柱、拉杆球头等);3、制动系统(刹车盘、刹车片、刹车分泵、刹车总泵、ABS泵、轮速传感器、制动真空泵等);4、传动系统(变速器总成、
35、驱动轴、等);5、悬挂系统(减震器总成、转向节、悬挂臂球头总成等)讲解记录拓展实践(课外)第二章 汽车配件基础知识教学单元名称第三节:汽车配件常用材料 (6) 授 课教 师授课班级学时2授课日期教学地点教学目标能力目标了解并掌握配件类型及其常用材料知识目标1.掌握金属材料的类型及特性2.了解高分子材料 3.掌握半导体材料素质目标接受新知识,自主学习的能力教学重 点1.金属材料2.复合材料教学难 点 半导体材料教学方 法讲授,多媒体演示教学过程设计教学环节教学内容教师活动学生活动新课引入 汽车冲压件生产中采用了大量的冷冲压工艺适合汽车冲压件工业多品种、大批量生产的需要。在中、重型汽车中,大部分覆
36、盖件如车身外板等,及一些承重和支撑件如车架、车厢等汽车零部件都是汽车冲压件。用于冷冲压的钢材主要是钢板和钢带,占整车钢材消耗量的72.6%,冷冲压材料与汽车冲压件生产的关系十分密切,材料的好坏不仅决定产品的性能,更直接影响到汽车冲压件工艺的过程设计,影响到产品的质量、成本、使用寿命和生产组织,因此合理选用材料是一个重要而复杂的工作。PPT讲解听讲记录任务描述1.掌握金属材料的类型及特性2.了解高分子材料 3.掌握半导体材料PPT讲解听讲记录任务实施 第三节 汽车配件常用材料一、金属材料1.钢(1)碳素钢。1)碳素结构钢。2)优质碳素结构钢。3)铸钢。 (2)合金钢2.铸铁含碳量大于2.11的铁
37、碳合金称为铸铁,其强度、塑性和韧性都较差,但具有良好的铸造性、切削加工性和减磨性等,而且生产设备和工艺简单,价格便宜,因此在汽车工业中得到了广泛的应用。根据铸铁中石墨结晶形态的不同,可以将铸铁分为三类:片墨铸铁、可锻铸铁、球墨铸铁3. 有色金属(1)铝及铝合金1)防锈铝合金。2)硬铝合金。3)超硬铝合金。4)锻造铝合金。(2)铜及其合金1)在工作温度下具有足够的强度和硬度。2)良好的耐磨性。3)足够的塑性和韧性,保证与轴配合良好并能抗冲击和振动。4)与轴摩擦系数小,润滑良好。5)磨合良好,负荷分布均匀。6)良好的抗腐蚀性和导热性,较小的膨胀系数。7)制造简单,价格低廉。 二、高分子材料1.塑料
38、(1)按合成树脂的性能分类1)热塑性塑料受热后软化,可塑造成型,冷却后变硬;当再次受热时又可软化,冷却时可变硬,且可多次重复。2)热固性塑料在一定条件下会发生化学反应,经过一段时间固化为坚硬制品,固化后不能再通过加热使其软化、溶解(2)按使用范围分类1)通用塑料又称常用塑料,主要包括聚乙烯、聚苯乙烯、聚丙烯等。2)工程塑料是指在工程结构或设备中使用的塑料 (3)塑料的特点1)质量轻,强度高。2)抗腐蚀性好。3)对热、电绝缘性好。4)部分塑料减摩性能和耐磨性较好。5)容易加工成型2.橡胶橡胶是一种高弹性的高分子材料,它具有良好的伸缩性、吸振性、绝缘性、耐磨性、隔热性。因此在汽车上得到了极其广泛的
39、应用。它常用来制造密封件、减振件、绝缘件,当然还有最熟悉的轮胎。橡胶也有它本身的缺点,如易老化,耐油能力差等。橡胶按其生胶来源可分为天然橡胶和合成橡胶。橡胶的性能主要取决于生胶的性质。为了改善橡胶的性能,在生产中常加入一些配合剂,如硫化剂、防老化剂、填充剂等。粘结剂 粘接是工程上常用的一种材料联接方式,它使用的介质就是粘结剂。粘接具有接头处应力分布均匀,密封性、绝缘性及耐腐蚀性好,而且工艺简单,成本低廉等特点。因此,粘结剂在汽车上得到了广泛应用。粘结剂是一种高分子材料,分为天然和合成两类,在汽车工业中常用的是合成粘结剂。合成粘结剂由基料、固化剂、增塑剂、增韧剂、填料、稀释剂、稳定剂等组成。粘结
40、剂种类繁多,性能各异,在销售中应根据粘接材料、受力状况和工作环境向客户推荐合适的产品。三、陶瓷材料 1.陶瓷 陶瓷根据用途不同可以分为普通陶瓷和工程陶瓷两类,在现代汽车工业中,工程陶瓷正大显身手。 工程陶瓷主要用在发动机上。它具有良好的综合性能,高温下强度高,耐磨性强,隔热性好,密度比低,弹性模量高。因此用它代替金属材料能大幅度提高热机效率,降低能源消耗。在发动机上应用主要有陶瓷活塞、陶瓷气缸套、陶瓷配气机构零件、陶瓷燃烧室、增压器陶瓷叶轮等。由于工艺复杂,成本较高,目前陶瓷的应用还不是十分广泛。 2.玻璃 玻璃是大家非常熟悉的一种材料,它是由石英砂、纯碱、长石、石灰石在15501600高温下
41、熔融后经拉制或压制而成的。常见的玻璃有平板玻璃、钢化玻璃和夹胶玻璃等,在汽车上常用的是钢化玻璃和夹胶玻璃。钢化玻璃是利用加热到一定温度后迅速冷却,以及化学的方法进行特殊强化处理的玻璃。它具有较高的温度急变抵抗性、耐冲击性和强度,而且破碎后碎片较小且无锐角,在使用中有较高的安全性。常用做汽车门、窗玻璃以及风窗玻璃。 四、复合材料 复合材料是指由两种或两种以上物理和化学性质不同的材料经人工组合的多相固体材料。它综合了各组成材料的优点,可获得单一材料无法达到的优良综合机械性能。复合材料一般都具有强度高,抗疲劳性、耐热性和减振性好,安全性能高的特点,而且有些复合材料还具有耐磨、耐腐蚀、导电、隔音、高硬
42、度等优点。随着工艺的成熟和成本的降低,复合材料将在现代汽车工业中获得越来越广泛的应用。 五、半导体材料现代汽车离不开电子技术,作为电子元器件核心材料的半导体材料更是不可或缺。现代汽车的电子控制元件、传感器、信号发生器等均采用了半导体材料。其中的元素半导体(硅、锗、硼、砷等)应用最广,是制造二极管、晶体管、整流管、晶闸管集成电路的主要材料讲解演示模仿操作教学小结 在选择材料时,首先根据汽车冲压类型和使用特点,来选择具有不同力学性能的金属材料,以达到既能保证产品质量,又能节约材料的目的。通常在选择汽车冲压件材料时应遵循以下原则:a 所选材料首先应满足汽车零部件的使用性能要求;b所选材料要有较好的工艺性能; c所选材料要有较好的经济性。讲解记录拓展实践(课
