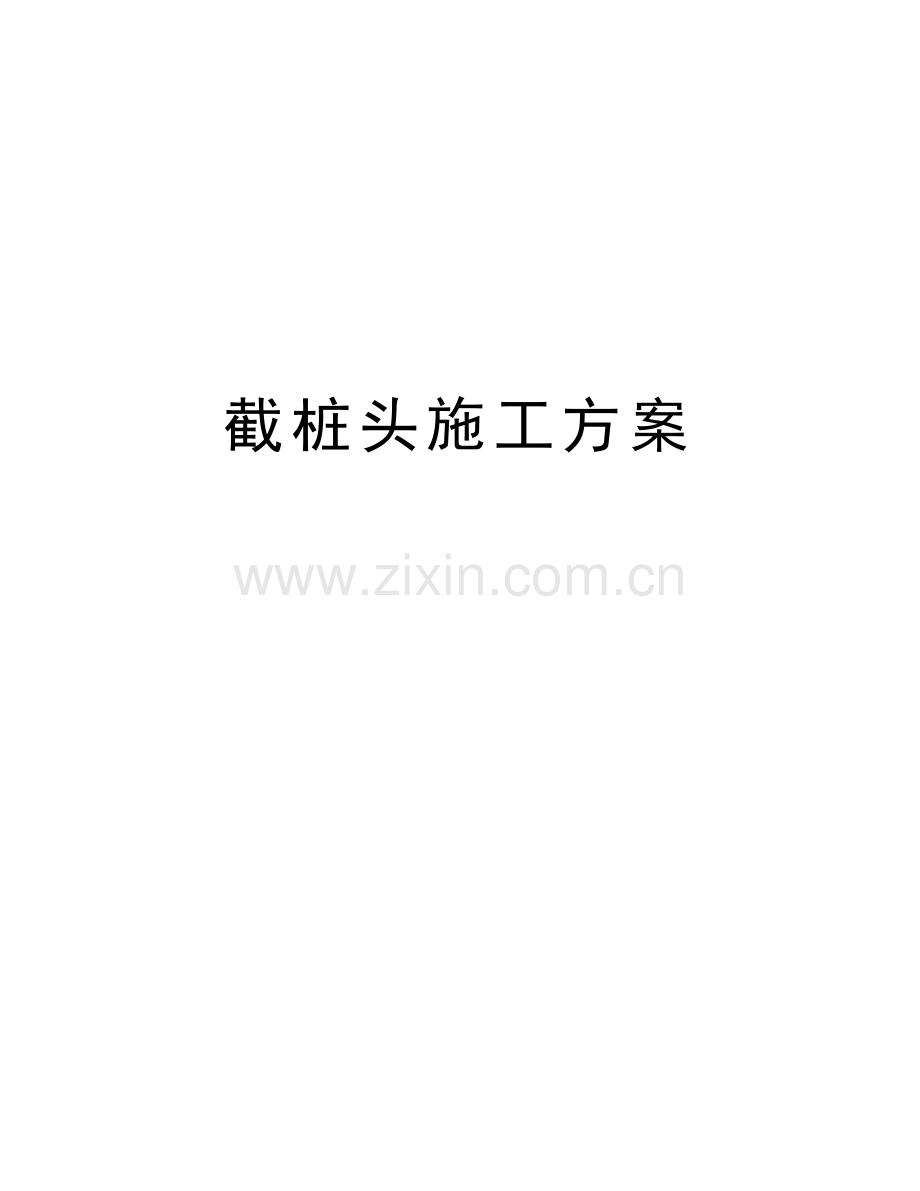

截桩头施工方案

精品文档

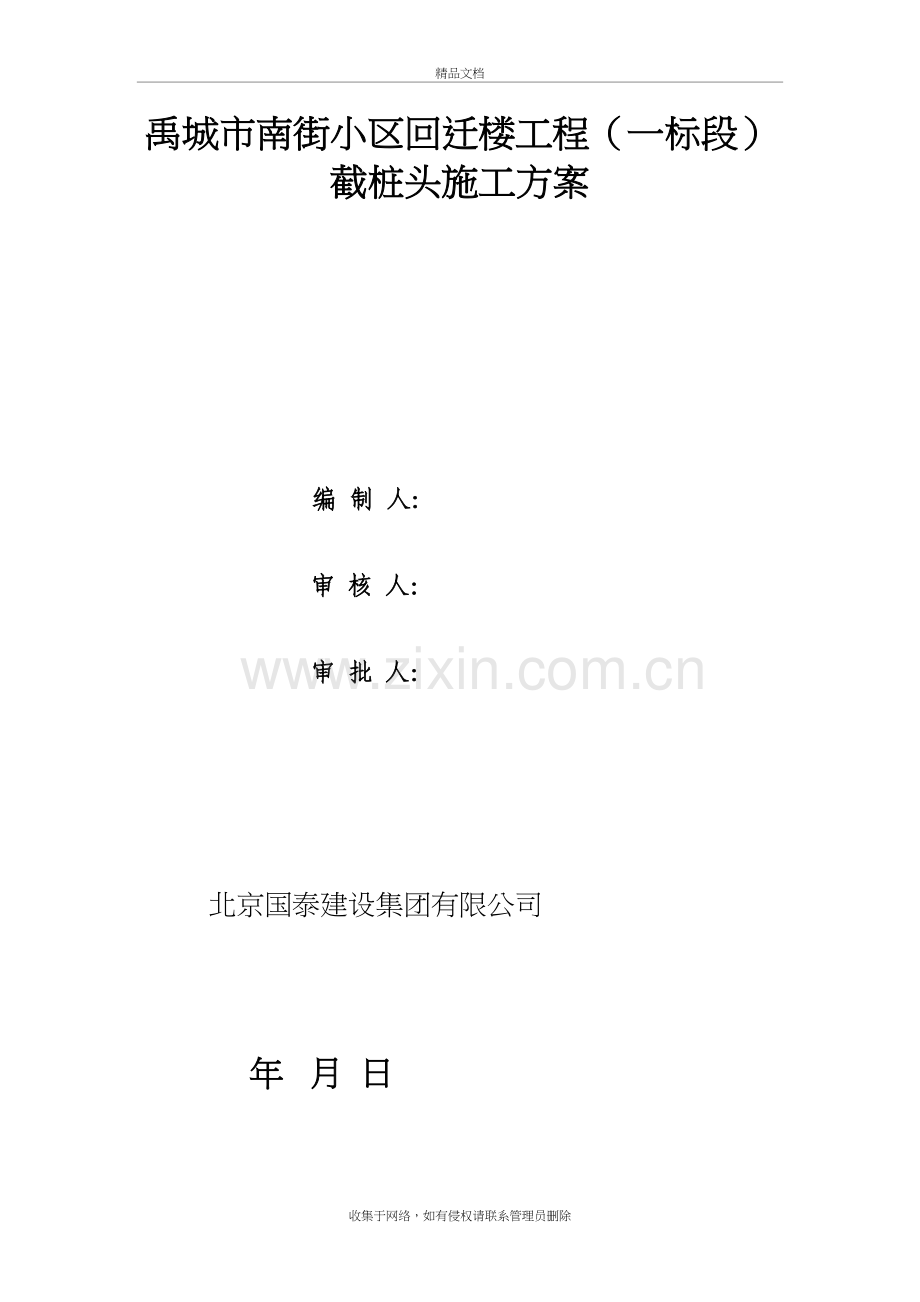

禹城市南街小区回迁楼工程（一标段）
截桩头施工方案

编 制 人：

审 核 人：

审 批 人：

北京国泰建设集团有限公司

年 月 日

截桩头施工方案
一、准备工作：
1. 技术准备：
熟悉施工图纸，了解所要截取桩基的根数，并对有关施工人员进行技术交底。
2. 主要机具：
手持电动切割机、手锤、钻子、铁锹、撬棍等。
3. 作业条件：
1）基底土方已挖至设计标高；（原设计桩顶标高为12.700米，经设计同意现桩顶标高为12.750米）。
2）基底平面尺寸已符合设计要求及施工规范的有关规定。
二、施工工艺：
1. 工艺流程：
弹标高线→切割桩身→断桩→桩头运输→凿桩头水平面处理
2. 操作工艺：
1）在清理好的基坑内，在设计标高处围绕桩身周围作一道平线标记，沿此平线采用手持电动切割机进行切割，深度约为2cm。
2）对于高出设计标高的桩头，经测量找出断接线，将桩头按需要尺寸进行切截。切截时应敲掉或凿去多余的桩头混凝土。对已切割的桩头，在去掉疏松的混凝土后，要将保留桩头混凝土和加以保护。保护好高出地面桩头，截桩头宜用锯桩器截割，严禁用大锤横向或强行扳拉截桩。
2）切割完毕后，采用手锤和钻子进行断桩处理。将钻子沿着所切割的平线处，在桩身的四周采用三个钻子分别均匀进行锤击，只要将桩身截断即可。注意：不要使桩身倾倒，以免造成地基土扰动。
3）凿桩头处理：在桩头表面，采用手锤和钻子将桩头剔凿至与基底面持平。注意：在剔凿的过程中，应使钻子与桩头表面的夹角保持为120°。
三、质量要求：
桩头在剔凿后，其顶面应与基底面相持平，桩头表面应保持平整。同一基坑内的桩头表面应处在同一标高位置。
四、职业健康安全管理措施：
1. 在进行断桩的操作过程中，应有专人在旁边注意观察安全。以防止桩身的突然倾倒而对操作工人的人身造成伤害。
2. 在桩头的剔凿过程中，应注意在实施操作时，防止碰伤手臂等。
3. 夜间作业，机上及工作地点必须有充足的照明设施，在危险地段应设置明显的警示标志和护栏。
