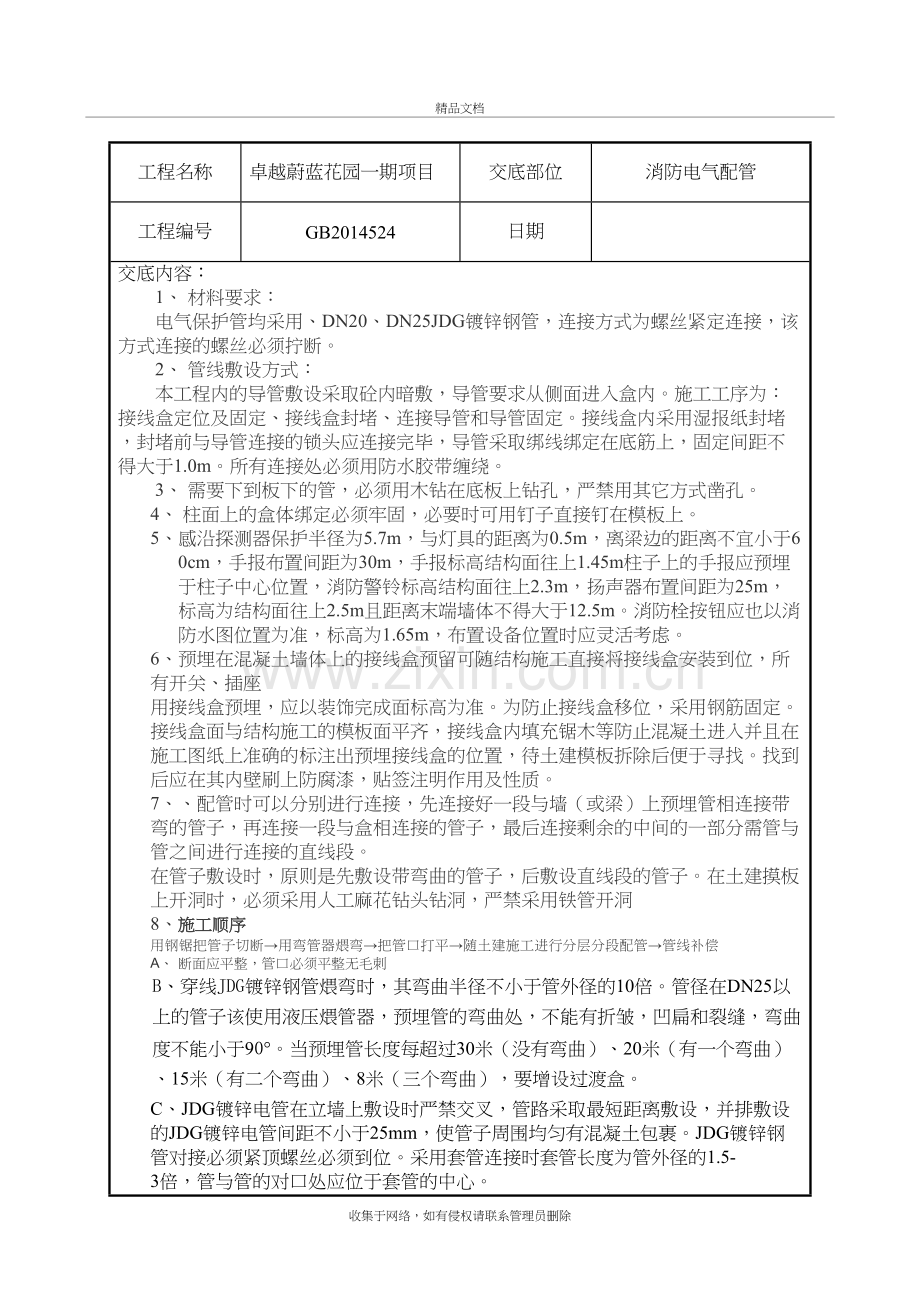

消防预埋技术交底教学教材.doc_第2页
第2页 / 共4页
消防预埋技术交底教学教材.doc_第3页
第3页 / 共4页
消防预埋技术交底教学教材.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、消防预埋技术交底精品文档工程名称卓越蔚蓝花园一期项目交底部位消防电气配管工程编号GB2014524日期交底内容:1、 材料要求:电气保护管均采用、DN20、DN25JDG镀锌钢管,连接方式为螺丝紧定连接,该方式连接的螺丝必须拧断。 2、 管线敷设方式:本工程内的导管敷设采取砼内暗敷,导管要求从侧面进入盒内。施工工序为:接线盒定位及固定、接线盒封堵、连接导管和导管固定。接线盒内采用湿报纸封堵,封堵前与导管连接的锁头应连接完毕,导管采取绑线绑定在底筋上,固定间距不得大于1.0m。所有连接处必须用防水胶带缠绕。 3、 需要下到板下的管,必须用木钻在底板上钻孔,严禁用其它方式凿孔。 4、 柱面上的盒体

2、绑定必须牢固,必要时可用钉子直接钉在模板上。 5、 感沿探测器保护半径为5.7m,与灯具的距离为0.5m,离梁边的距离不宜小于60cm,手报布置间距为30m,手报标高结构面往上1.45m柱子上的手报应预埋于柱子中心位置,消防警铃标高结构面往上2.3m,扬声器布置间距为25m,标高为结构面往上2.5m且距离末端墙体不得大于12.5m。消防栓按钮应也以消防水图位置为准,标高为1.65m,布置设备位置时应灵活考虑。6、预埋在混凝土墙体上的接线盒预留可随结构施工直接将接线盒安装到位,所有开关、插座用接线盒预埋,应以装饰完成面标高为准。为防止接线盒移位,采用钢筋固定。接线盒面与结构施工的模板面平齐,接线

3、盒内填充锯木等防止混凝土进入并且在施工图纸上准确的标注出预埋接线盒的位置,待土建模板拆除后便于寻找。找到后应在其内壁刷上防腐漆,贴签注明作用及性质。7、配管时可以分别进行连接,先连接好一段与墙(或梁)上预埋管相连接带弯的管子,再连接一段与盒相连接的管子,最后连接剩余的中间的一部分需管与管之间进行连接的直线段。在管子敷设时,原则是先敷设带弯曲的管子,后敷设直线段的管子。在土建摸板上开洞时,必须采用人工麻花钻头钻洞,严禁采用铁管开洞8、施工顺序用钢锯把管子切断用弯管器煨弯把管口打平随土建施工进行分层分段配管管线补偿A、 断面应平整,管口必须平整无毛刺B、穿线JDG镀锌钢管煨弯时,其弯曲半径不小于管

4、外径的10倍。管径在DN25以上的管子该使用液压煨管器,预埋管的弯曲处,不能有折皱,凹扁和裂缝,弯曲度不能小于90。当预埋管长度每超过30米(没有弯曲)、20米(有一个弯曲)、15米(有二个弯曲)、8米(三个弯曲),要增设过渡盒。C、JDG镀锌电管在立墙上敷设时严禁交叉,管路采取最短距离敷设,并排敷设的JDG镀锌电管间距不小于25mm,使管子周围均匀有混凝土包裹。JDG镀锌钢管对接必须紧顶螺丝必须到位。采用套管连接时套管长度为管外径的1.5-3倍,管与管的对口处应位于套管的中心。9、质量通病A、 管线多层重叠,有些部位高出钢筋的面筋。B、 线管2根或2根以上并排紧贴。预防措施:加强对现场施工人

5、员施工过程的质量控制,对工人进行针对性的培训工作;管理人员要熟悉有关规范,从严管理。电气专业施工人员布管时应尽量减少同一点处线管的重叠层数布管时应尽量减少同一点处线管的重叠层数。管线不能并排紧贴,如施工中很难明显分开,可用小水泥块将其隔开。注意事项: 1、 严格按照图纸及技术交底施工,发现问题及时与甲方沟通 2、 配管完毕后,要认真复查,避免漏配现象发生。技术负责人: 交底人:接交人:工程名称卓越蔚蓝花园一期项目交底部位消防水系统工程编号GB2014524日期交底内容:消防水池的进出水、液位计、排污、预埋刚性防水套管楼板、水井板、过墙、过梁、安装钢套管人防区过墙、过梁、楼板、水井板、屋面板预埋

6、刚性防水套管1、套管预埋工艺流程预埋准备预制加工套管安装套管清理及复合成品保护2、根据施工方案确定的施工方法做好准备工作。注:在楼板、井板上预埋、预留尽量靠阴角处留足安装位,同时考虑抹灰厚度。在楼板、井板上预埋套管的下端只以与板底平。在过墙、过梁(含档墙)预埋套管长度与土建结构宽或厚相同一、楼板洞预留:、 楼板预留洞采用镀锌钢制管件预留件,预留件长30mm(楼板按10cm25cm)穿楼板管道管径DN25 DN32 DN50 DN100 DN150 DN200镀锌钢制套管规格预留件DN50 DN80 DN100 DN200 DN250 DN300、预埋件的安装应在土建板筋铺设之前完成,套管口应封

7、堵严实,并用铁钉固定在板上以牢固不松动为符合要求。、砼浇注时,必须派专人值守,防上预留移位或损坏,待砼达到初凝期后取出预留件,并清理预留洞。 二、预埋 刚性防水套管1、套管预制加工完成后,套管内的毛刺应打磨,套管口应封堵严实,并在土建完成墙体钢筋绑扎固定和关模之前完成安装固定2、套管的固定,使用钢筋点焊固定,不得损伤土建结构受力钢筋,套管管经大于250周边应采取钢筋加固措施,加固钢筋不得单独与结构竖向或水平钢筋搭焊,应兼顾两者作斜井字搭焊。3、套管预埋必须严格按预留图上所标注的规格、尺寸及数量施工,预埋时需要紧跟土建进度,并在关模之前留出一定的时间进行复核检查以防止错留或漏留,严格实行“三检制”。4、套管预埋必须做到同水平标高的套管标高偏差必控制在5mm之内,标高的控制采取钢卷尺测量,有必要时采用水平管定位。5、同一垂直线套管预埋必须进行严格控制,偏差必须控制在8mm之内,所有同一垂直线上的套管必须吊线安装,每次吊线均需至本层上下三层。吊线位置根据“吊线方便,标示方便,离套管距离较近”的原则确定,并用红色油漆作好记号。技术负责人:交底人: 接交人:收集于网络,如有侵权请联系管理员删除
