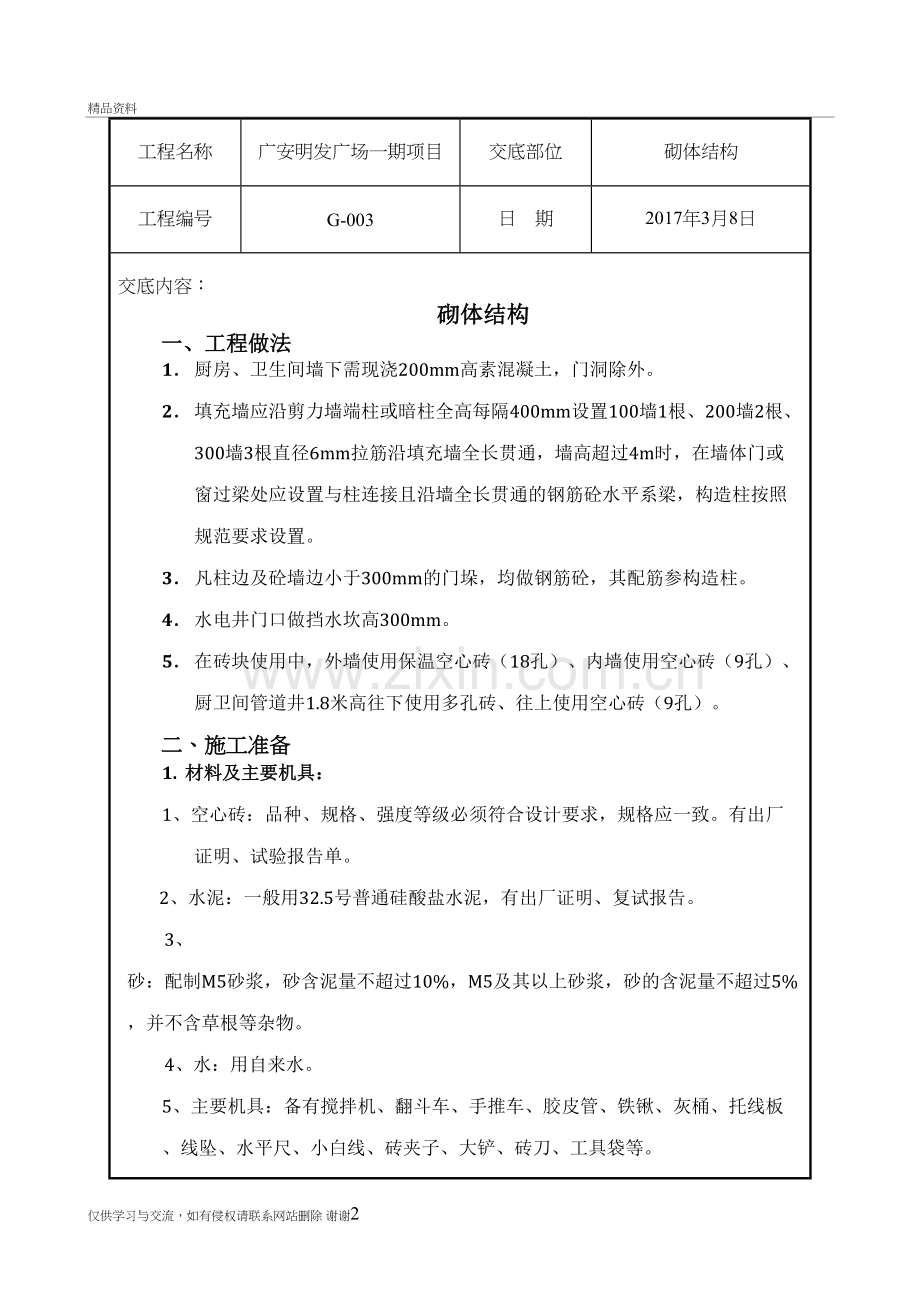

砌体结构技术交底精品资料工程名称广安明发广场一期项目交底部位砌体结构工程编号G-003日 期2017年3月8日交底内容：砌体结构一、工程做法1 厨房、卫生间墙下需现浇200mm高素混凝土，门洞除外。2 填充墙应沿剪力墙端柱或暗柱全高每隔400mm设置100墙1根、200墙2根、300墙3根直径6mm拉筋沿填充墙全长贯通，墙高超过4m时，在墙体门或窗过梁处应设置与柱连接且沿墙全长贯通的钢筋砼水平系梁，构造柱按照规范要求设置。3 凡柱边及砼墙边小于300mm的门垛，均做钢筋砼，其配筋参构造柱。4 水电井门口做挡水坎高300mm。5 在砖块使用中，外墙使用保温空心砖（18孔）、内墙使用空心砖（9孔）、厨卫间管道井1.8米高往下使用多孔砖、往上使用空心砖（9孔）。二、施工准备1. 材料及主要机具： 1、空心砖：品种、规格、强度等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。 2、水泥：一般用32.5号普通硅酸盐水泥，有出厂证明、复试报告。 3、 砂：配制M5砂浆，砂含泥量不超过10%，M5及其以上砂浆，砂的含泥量不超过5%，并不含草根等杂物。 4、水：用自来水。 5、主要机具：备有搅拌机、翻斗车、手推车、胶皮管、铁锹、灰桶、托线板、线坠、水平尺、小白线、砖夹子、大铲、砖刀、工具袋等。 2. 作业条件： 1、 主体分部中承重结构已施工完毕，已经有关部门验收。 2、弹出墙边线、控制线、门洞口线、水平线。 3、根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用细石混凝土找平，不得用砂浆找平。 4、常温天气在砌筑前一天将砖浇水湿润。 5、砂浆配合比经试验室确定。 三、 操作工艺 1、砌筑前，楼面清扫干净，洒水湿润。 2、根据设计图纸各部位尺寸，排砖撂底，使组砌方法合理，便于操作。 3、砂浆用机械搅拌，投料顺序为砂水泥掺合料水。应随拌随用，一般在拌合后3h内用完，严禁用过夜砂浆。落地灰随时使用或及时过筛，严禁当垃圾处理。4、选砖：砌清水墙应选择棱角整齐，无弯曲、裂纹、颜色均匀、规格基本一致的砖。掉角严重的不宜使用。5、 挂线：砌筑墙体必须挂线，如果长墙几个人使用一根通线，应随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。6、砌砖：在楼面上先砌三皮实心砖再砌筑空心砖，砌至梁或楼板下，用实心砖斜砌挤紧，并用砂浆填实，实心砖斜砌应在空心砖砌筑完一个星期后砌筑 。砌砖留马牙槎时要做到先退后进，按照现场砖尺寸留置为400mm。砌砖一定要跟线，“上跟线、下跟棱，左右相邻要对平”。 灰缝大小采用皮数杆控制，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm也不应大于12mm，灰缝双面勾缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，严禁事后砸墙。砌体墙长大于5m时，按照规范要求设置间距不大于3m的构造柱。7、 留槎：两隔墙间同时砌筑时可留阳槎加预埋拉结筋。墙体每50cm预留6钢筋2根，其埋入长度从墙的留槎处算起每边均不小于50cm，末端应加90度弯钩。砖墙与构造柱或边框联结处砌成马牙槎。8、 现浇过梁：安装过梁时其标高、位置及型号必须准确，坐灰饱满，如坐灰厚度超过2cm时要用混凝土铺垫，过梁安装时两端支承点的长度应大于250mm。9、构造柱做法：凡设有构造柱的部位，在砌砖前，先把构造柱插筋处理顺直。砌砖墙时与构造柱联结处砌成马牙槎。砖墙与构造柱之间应沿墙高每50cm设置26水平拉结钢筋连接，每边伸入墙内不应少于1m。构造柱搭接部位应设置间距100mm的加密箍筋。四、质量标准 1、 砖砌体水平灰缝砂浆饱满，立缝填塞密实不得有瞎缝等。 2、 砖墙与构造柱或边框联结处砌成马牙槎，进退上下一线，。 3、 上下砖错缝，每间（处）2皮砖通缝不超过3层。4、 接槎处砂浆密实，缝砖平直。5、 拉结筋要求间隔不超过500mm，在120mm墙处如有预埋线管，拉结筋间距为200mm。6、 构造柱设置符合设计要求，配筋搭接处为加密区、现浇钢筋混凝土过梁和窗台压顶要平整。7、 允许偏差项目，见表6-11。 技术负责人： 交底人： 接交人：仅供学习与交流，如有侵权请联系网站删除 谢谢5
