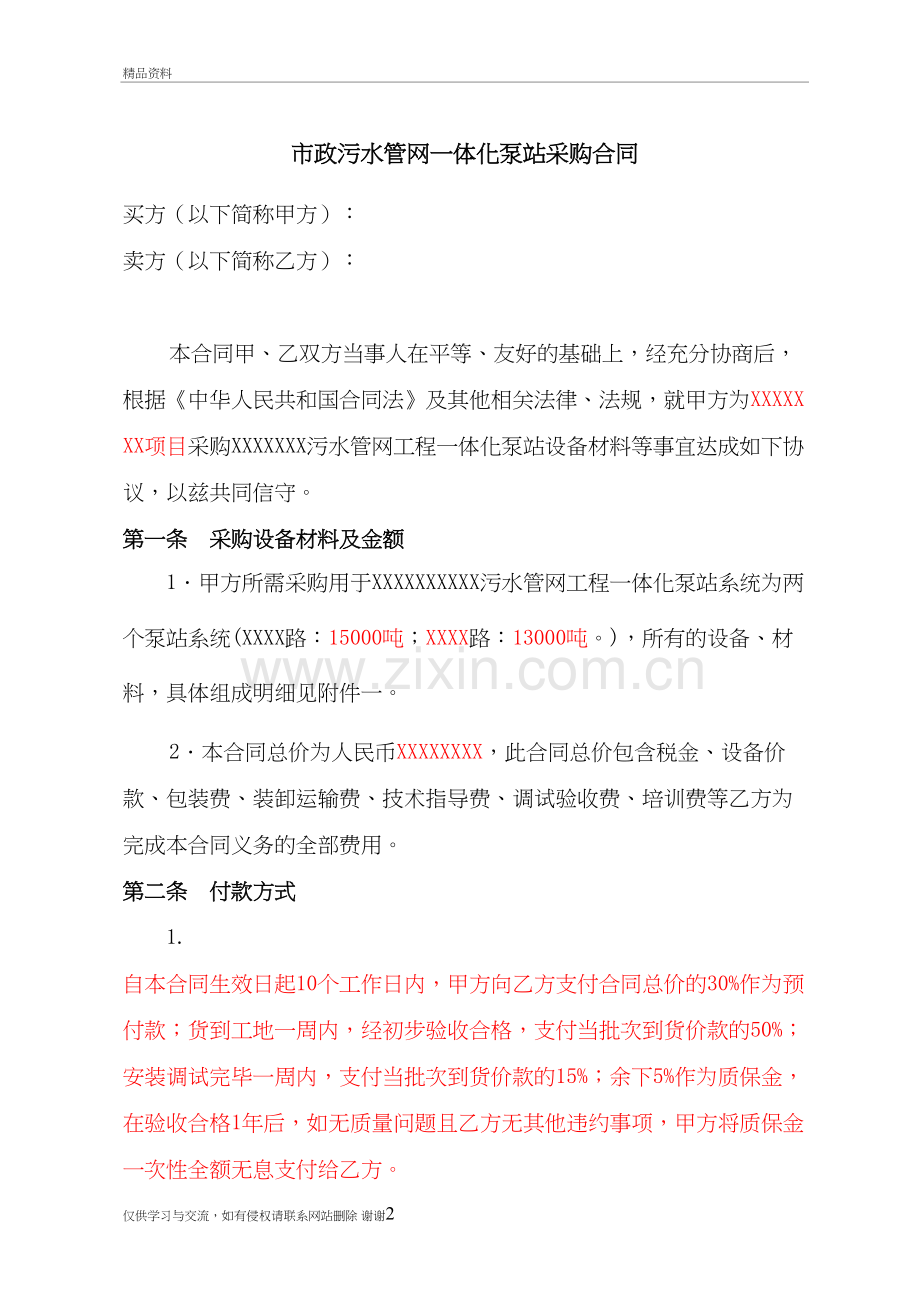

1、市政污水管网一体化泵站设备技术协议精品资料市政污水管网一体化泵站采购合同买方(以下简称甲方):卖方(以下简称乙方):本合同甲、乙双方当事人在平等、友好的基础上,经充分协商后,根据中华人民共和国合同法及其他相关法律、法规,就甲方为XXXXXXX项目采购XXXXXXX污水管网工程一体化泵站设备材料等事宜达成如下协议,以兹共同信守。 第一条 采购设备材料及金额1甲方所需采购用于XXXXXXXXXX污水管网工程一体化泵站系统为两个泵站系统(XXXX路:15000吨;XXXX路:13000吨。),所有的设备、材料,具体组成明细见附件一。2本合同总价为人民币XXXXXXXX,此合同总价包含税金、设备价款、
2、包装费、装卸运输费、技术指导费、调试验收费、培训费等乙方为完成本合同义务的全部费用。第二条 付款方式1. 自本合同生效日起10个工作日内,甲方向乙方支付合同总价的30%作为预付款;货到工地一周内,经初步验收合格,支付当批次到货价款的50%;安装调试完毕一周内,支付当批次到货价款的15%;余下5%作为质保金,在验收合格1年后,如无质量问题且乙方无其他违约事项,甲方将质保金一次性全额无息支付给乙方。2. 甲方每次向乙方支付合同款项前,乙方均应开具相应发票。第三条 交货及验收1交货地点:XXXXXXXXXX污水管网工程一体化泵站系项目工地甲方指定位置,乙方负责卸货。2.交货时间:泵站一:20XX年X
3、X月XX日。泵站二:甲方提前XX天通知乙方具体交货时间。3.甲方以书面形式向乙方发出送货通知后10日内,乙方按照甲方要求分批将货物送至交货地点。4货到现场,须由乙方配合甲方共同对货物的品牌、外观质量、规格型号、数量、随机配件、文件等进行初步验收,经初步验收合格,由双方负责货物交接及验收的代表人签字予以确认。经双方签字确认的发货清单方可作为甲方付款的依据。5.乙方应随货提交货物的出厂合格证明、技术说明书、使用说明书、技术图册、备附件清单等文件,如是进口设备,出厂合格证明、技术说明书、使用说明书、技术图册、备附件清单等文件都必须有中文版,还需另行提供原产地证明及海关入关证明等文件。6.关于本合同的
4、验收设备及材料到达甲方指定卸货地点后,甲方依据乙方提供的清单对设备及材料进行外观质量、数量、型号、规格及是否存在外在的损伤等进行验收,属于初步验收。乙方在进行认证过程中,为使认证工作进度满足交货进度,甲方有权进行监督并提出合理的整改意见。乙方必须安排足够有经验的人员来进行施工调试工作,确保能在资料正常审查所需时间内通过官方批准,因资料准备不充分、认证人员经验不足、如发现品牌、数量、规格、型号、材料及元器件以次充好等乙方的原因而造成影响交货进度、工期、使用寿命及经济问题,由乙方承担。乙方供应的设备及材料在安装后进行调试,通过20天的连续的正常运行后,由甲方、设备安装方及乙方共同对设备各项性能、是
5、否符合合同技术及设计要求等进行综合验收,经验收合格,向乙方签发验收合格证明书,属于最终验收。最终验收后,甲方可就设备的内在质量缺陷随时向乙方提出异议及索赔,乙方应按照本合同要求及国家相关法规承担相应责任。7质保期约定:所有设备材料质保期为验收合格后三年。第四条 双方责任1.甲方责任1.1甲方负责按合同约定及时支付货款,如果甲方未能按照合同约定向乙方支付预付款,则交货时间相应顺延;如果到货后甲方未能按照合同约定期限支付相应货款,乙方有权暂停供货且不承担由此造成的任何后果。如果甲方延误付款超过30日时,甲方向乙方支付违约金,违约金从第31日起按照延误付款部分货值的每天万分之五计算。1.2由甲方向乙
6、方下发发货通知书,发货通知应说明两组泵站分别到场的时间。1.3甲方负责货物初步验收并及时签署初步验收报告。2.乙方责任2.1 乙方承诺其所提供的设备为全新、未使用过的并完全符合合同规定的质量、规格、材质和性能要求的合格产品。2.2 乙方承诺设备在正确安装、正常使用和保养条件下,对设备使用寿命内由于设计、工艺或材料的缺陷造成的任何事故及故障负责。2.3乙方承担附件一中全部设备材料的组织供应,并对其所供应的全部设备材料承担本合同约定的及法定的所有责任,乙方负责所有泵站设备材料的质量问题,因设备材料质量问题造成的损失由乙方承担全部责任。乙方提供的设备材料质量不能低于国家相关标准。在安装中,乙方负责指
7、导安装,因乙方指导安装错误引起的质量问题,由乙方承担责任。2.4乙方要按照合同约定时间交货,如果延误供货超过10日时,甲方有权按照延误货物货值的每天万分之五计算乙方违约金,从第11日开始计算。但该延误导致球场项目完工延期的,甲方有权按本合同总价的每天万分之五计算乙方违约金。2.5 乙方负责对附件一中设备材料的安装使用进行技术交底,并安排技术主管对现场安装全程进行技术指导,直到安装工程结束,并对甲方和甲方指定人员进行技术培训。2.6 乙方的售后服务内容按照附件二售后服务承诺执行。2.7乙方未能按照约定履行对产品质量和售后服务做出的承诺,甲方有权部分或全部扣除质保金。2.8 乙方在质保期及质保期后
8、的维修服务:乙方须在接到通知8小时内到达现场,并提出解决方案。第五条 不可抗力甲乙双方的任何一方由于不可抗力的原因不能履行本合同时,应及时向对方通报不能履行或不能完全履行的理由,以减轻可能给对方造成的损失,在取得有关机构证明以后,允许延期履行、部分履行或者不履行合同,并根据情况可部分或全部免予承担违约责任。第六条 争议的解决因履行本协议所发生的一切争议,双方应首先通过友好协商解决;协商不成时, 向甲方总公司所在地人民法院提起诉讼。第七条 合同文本份数及生效时间1、本合同中的附件一喷灌泵站组成设备材料表及技术协议和附件二售后服务承诺作为本合同不可分割的组成部分。2、本合同一式陆份,双方各执叁份,
9、具有同等法律效力。3、本合同自双方签约代表签名并加盖合同章或公章后即时生效。甲方: 签约代表: 地址: 邮编: 电话: 传真: 开户行: 银行帐号: 乙方: 签约代表:地址:电话: 传真: 开户行:银行帐号:签约地点: 签约时间:20XX年XX月XX日附件一 XXX污水管网工程一体化泵站组成设备材料表及技术协议项目名称:XXXXX污水管网工程 A:关于一体化泵站配置及技术方面相关说明XXX路一体化泵站:生产厂家:总价格:一:关于一体化泵站组: (1) 主泵:单台流量xxx吨/小时,扬程为xxx米,电机功率为55KW, 转速1460RPM, ,共叁台。(2) 格栅机:,电机功率5.5KW,共壹台
10、。(3) 机组总流量:xxx吨/小时,最大扬程为xxx米(4) 主泵体材质:泵体叶轮及导流壳为HT200,轴为45钢(5) 辅泵体材质:泵体及泵轴为不锈钢,叶轮及导叶为聚脂材料,(6) 主泵电机品牌:xxxx二:机组其他配件1:阀门组2: 全自动格栅机 3: 流量计系统 (面板显示)4: 高强度集水系统 5: 高强度铸铁出水泵座 6: 焊接平钢板高强度钢板焊接,表面经过防锈及防滑处理,预留电控柜安装口及水泵座安装口.泵站二:机组型号:生产厂家:一:关于水泵组说明: (7) 主泵:单台流量xxx吨/小时,扬程为xxx米,电机功率为55KW, 转速1460RPM, ,共叁台。(8) 格栅机:,电机
11、功率5.5KW,共壹台。(9) 机组总流量:xxx吨/小时,最大扬程为xxx米(10) 主泵体材质:泵体叶轮及导流壳为HT200,轴为45钢(11) 辅泵体材质:泵体及泵轴为不锈钢,叶轮及导叶为聚脂材料,(12) 主泵电机品牌:xxxx二:机组其他配件1:阀门组2: 全自动格栅机 3: 流量计系统 (面板显示)4: 高强度集水系统 5: 高强度铸铁出水泵座 6: 焊接平钢板高强度钢板焊接,表面经过防锈及防滑处理,预留电控柜安装口及水泵座安装口.二:机组其他配件1:阀门组2: 全自动反冲洗过滤系统3: 流量计系统 4: 高强度集水系统 5: 高强度铸铁出水泵座 高强度钢板焊接,表面经过防锈及防滑
12、处理,预留电控柜安装口及水泵座安装口.三:关于泵站配电控制系统技术参数和技术条件1主要设备选型设备选择以先进、可靠、适用为原则,同时也应注意经济上的合理性。控制柜设计(交流400/230V,频率50Hz),采用正面维护,底部电缆进出线方式选用海绵密封出线板,柜内加装照明灯、散热风扇、门位开关,落地安装式电控柜带不锈钢安装底座, 配套提供柜子所需安装附件材料。室内防护等级IP3X;室外防护等级IP5X,室外控制柜选用户外防雨型,顶部加装防雨帽,户外控制柜采用双层门设计。材料:箱体1.5mm不锈钢板;门2.0mm不锈钢板;安装版2.5mm镀锌板(户外)颜色:不锈钢本色柜内元器件品牌要求:主开关:西
13、门子系列PLC:西门子S7系列软启动器:ABB系列断路器:西门子接触器:西门子熔断器:西门子中间继电器:施耐德系列或魏德米勒系列按钮指示灯转换开关:施耐德系列或ABB系列端子:魏德米勒系列控制柜采用自动及手动两种控制方式,自动由PLC控制,手动可在控制箱上操作,带人机界面与PLC系统的,整个系统控制以及数据采集显示均集成在人机界面上,PLC需提供Profibus-DP通讯接口两个及PORT0和PORT1,一个用于编程或触摸屏,一个用于信号远传。PLC内数据信号,比如泵的启停信号、故障信号、阀门信号、液位信号等应集中到一个连续地址,不要分散开,数据地址需提供给远程监控施工方。设备配套厂家需提供电
14、气、自控设备详细图纸(CAD电子版图纸和纸质图纸),有关PLC程序和触摸屏程序(如果有触摸屏)需提供源程序,不设密码,以便后续设备维护。2. 电气保护(1)低压系统配电开关采用塑壳断路器,设置短路瞬断、过载延时速断保护。(2)低压系统电动机出线回路开关采用塑壳断路器,配置分励脱扣器,提供短路瞬断保护。低压系统照明回路开关采用微型断路器,分断能力为:6kA,对于插座回路设置漏电保护断路器,动作电流:30mA。(3)对主要生产设备的电动机,采用如下保护:一般电动机:设过载、堵转、相不平衡,及运行/起动热容量保护;潜水式电动机:设过载、堵转、欠载、相不平衡、温度及渗漏保护、液位自动保护;阀门电动机:
15、设过载、堵转、相不平衡及过力矩保护。自动控制主泵轮流启动、机组故障报警等设计图纸要求(4) 柜内部配线0.5平方RVV及以上规格导线需要压接相应的管型预绝缘端子和叉型绝缘端子6平方以上软线均做镀锡处理。母排及导线颜色要做相序标识(动力线要求:如采用统一颜色导线要在线头处做色标)端子排两端及电气元件两端要设置固定卡件。跳线要保证其接触可靠。(5) 内PLC模拟信号线均采用屏蔽电缆,屏蔽电缆两端要采用热缩管处理,不仅要保证屏蔽网与信号线绝缘,还要引出并可靠接地。(6) 线号的编制要保证同一系统的唯一性。(7)每个断路器的控制电源要保证同相位;动力控制柜内必须预留足够操作空间(比如:接触器出口必须根
16、据所控设备功率考虑导线的安装)。(8) 所有动力端子,每个单体设备为4个端子(预留设备的接地端子)。(9) 电路设计中,要考虑调试程序期间,电动机的主电路不能带电调试(特殊情况下除外,也就是控制回路要考虑调试电路)。(10)每排端子两端必须有端子固定件固定。(11)需有电流表及电压表等配件(包括人界界面中也需体现电流、电压值)。(12)设备厂家必须严格按照电气设计图要求和电气技术参数及技术条件。当设备出现质量问题后,供方接到需方通知后8小时内响应,如需需方派人到用户方现场维修调试,需方在24小时内派技术人员到达用户方现场。3. 自控系统质保及售后服务1. 接线风险的确定:施工方按图纸接线完毕,
17、由供货方安排技术人员现场验收。能否送电由供货方确定。2. 柜在安装完毕供方确认安装无误后。以每天24小时运行,稳定运行30天为产品稳定性的确认条件。3. 电气安装完毕,到场确认接线;核对DI DO AI 等信号;用模拟程序对系统进行粗调(不能正常进水,但设备可以几秒时间点动);根据工艺提供的具体的控制要求,进行编程调试;可以正常进水后的调试(需观察至少24小时运行3天);能够连续运行,3个月后按需方要求对程序或工艺中的遐思进行调整(小范围调)。4. 远程监控调试过程中需一体化泵站设备(厂家)调试技术人员配合设备远控调试。B:配送的易损件:提供同时满足两套泵站系统要求的易损件一套。C: 关于一体
18、化泵站工作条件说明l 环境温度:040。l 相对湿度:20%98%,在环境温度变化时,不出现凝露。l 环境清洁度:无腐蚀性气体,无大的灰尘。l 海拔高度:1000m以下。l 电压波动:10%。l 频率波动:5%。l 电压不平衡率:不大于3%。l 震动0.6m/s。l 电控柜周围需有足够的维修空间。l 良好的通风条件。l 电控柜柜体及内部接地端子一定要可靠接地,且接地电阻不大于1。买方:XXXXXXXXXX公司 签定代表:签定日期:20XX年XX月XX日卖方: XXXXXXXXXXXX公司签定代表签定日期:20XX年XX月XX日附件二 售后服务承诺 一、泵站安装过程中的技术服务1.指派专门技术负
19、责人负责为安装单位提供泵站的安装技术指导;2.协助甲方及工程管理方对泵站工程质量进行监督;3.完成泵站系统调试工作。二、质保期:所有设备材料质保期为验收合格后五年。三、售后服务1. 负责泵站系统的使用培训初次培训直到相关人员能够掌握泵站系统的基本使用技能,满足泵站系统的基本需要为止。2. 设备维护保养凡我司提供的设备,我司由技术部门对用户进行定期的保养和检修的提示和指导工作。3. 随机技术服务用户在使用我司所提供设备过程中,无论质保期或质保到期后,设备出现异常现象或有任何疑问时,电话或远程协助甲方人员解决问题,如果甲方不能解决问题,我司在24小时之内指派专业技术人员到达现场为用户处理问题。以上所有服务承诺均为我司常规服务内容。XXXXXXXXXXXX公司 20XX年XX年XX日仅供学习与交流,如有侵权请联系网站删除 谢谢15
