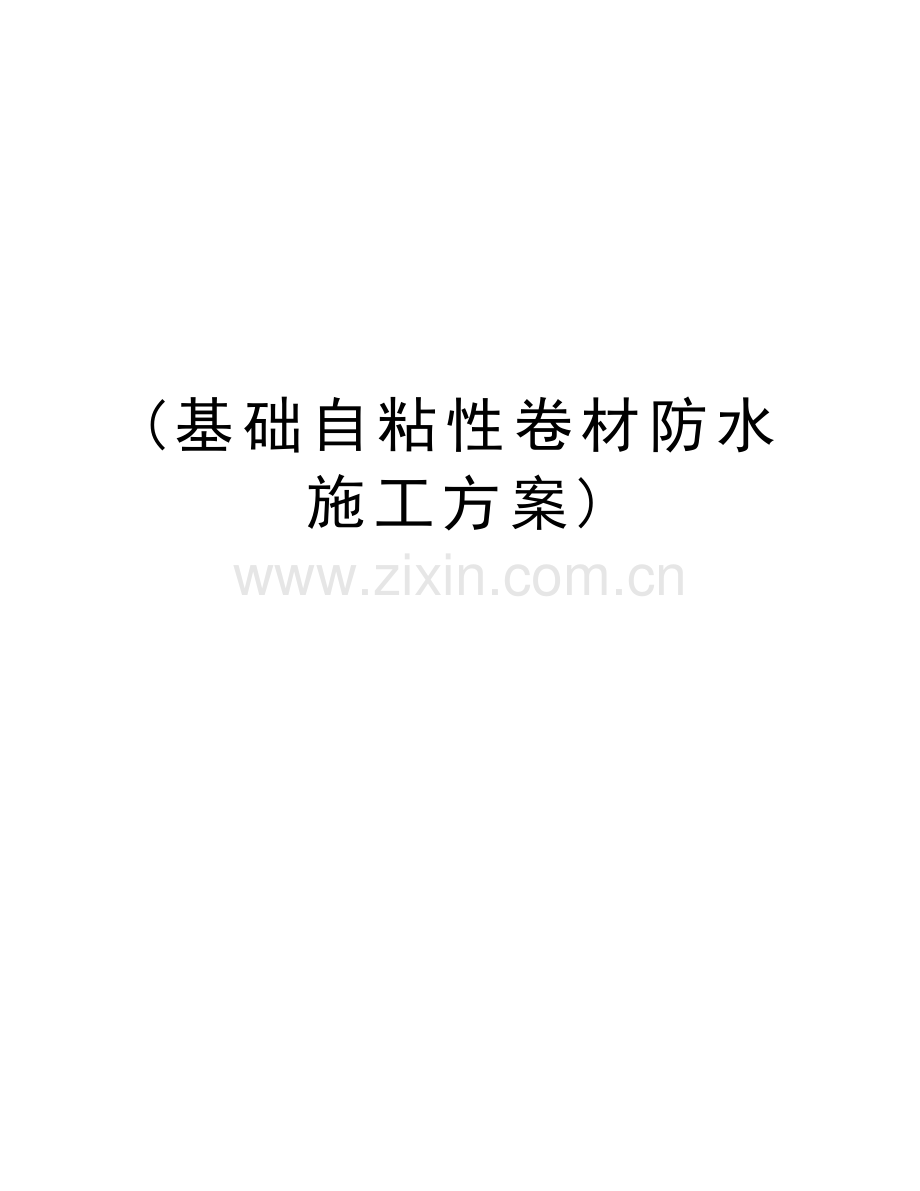

(基础自粘性卷材防水施工方案)电子教案.doc

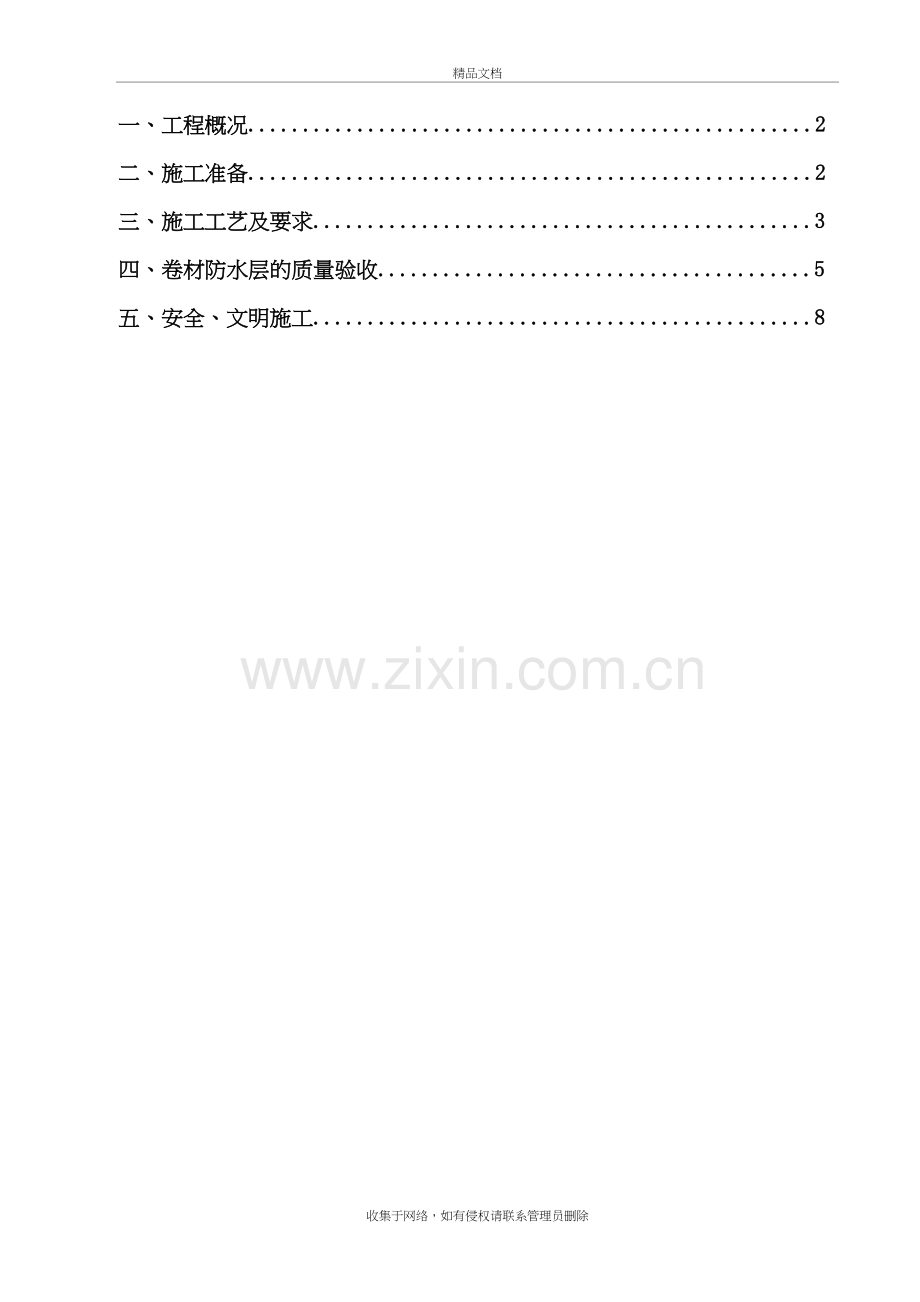

(基础自粘性卷材防水施工方案)精品文档一、工程概况.2二、施工准备.2三、施工工艺及要求.3四、卷材防水层的质量验收.5五、安全、文明施工.8一、工程概况工程名称：罗兰溪谷工程工程地点：本项目位于邯郸市冀南新区滏淼一路以东，滏淼三路以西，科创三路以北，生态二路以南。工程范围：地下室防水施工 工程所用材料：1.5mm厚反应型自粘防水卷材 1、地下室防水概况 本工程地下室防水等级为二级 地下室底板防水做法为： 自防水钢筋混凝土底板50厚C20细石混凝土保护层1.5mm厚自粘性防水卷材 100厚C15混凝土垫层本工程采用的东方雨虹防水材料有限公司生产自粘聚合物改性沥青防水卷材，各种性能符合国家的规定的标准。2 、编制依据（1）根据现场踏勘；（2）编制依据： 施工图纸地下防水工程质量验收规范GB50208-2011二、施工准备 1 技术准备熟悉与会审图纸，由项目负责人组织各专业班长及有关人员参加；由项目负责人组织技术、质量员及有关人员参加，编制和审定施工组织设计。组织现场施工人员熟悉和审查施工图纸及有关技术措施，编制有关实施方案，在施工审定的基础上，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员做详细的技术交底，做到按设计施工图、规范和施工方案施工。掌握工程的特点，明确施工中的重点、难点，学习本工程施工有关的规定、标准，并组织、安排对图纸进行预审、会审。2 劳动力准备组成精干的施工队伍组织经常，并向施工班组进行安全、技施工组织设计及计划交底。3 现场施工管理组织机构本工程我公司将派劳务经理，并由他组建本工程项目管理。项目部的管理人也将具有较高业务管理水平和丰富的现场的管理的人员组成。4 施工条件1、卷材防水层应铺设在混凝土结构主体的迎水面上。2、卷材防水层用于建筑物地下室时，应注意下列要求：（1）施工期间必须采取有效措施，使基坑内地下水位稳定降低在底板垫层以下不少于500mm处，直至施工完毕。（2）卷材防水层应铺在底板垫层上表面。3、铺贴卷材的基层应洁净、平整、坚实、牢固，阴阳角呈圆弧形。4、卷材防水层严禁在雨天、雪天，以及五级风以上的条件下施工。5、卷材防水层正常施工温度范围为冷粘法施工温度不宜低于+5；热熔法施工温度不宜低于-10。6、卷材防水层所用基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。7、卷材防水层所用原材料必须有出厂合格证，复验其主要物理性能必须符合规范规定。8、施工人员必须持有防水专业上岗证书。三、施工工艺及要求1 工艺流程基层表面清理节点部位粘贴定位、弹基准线铺贴自粘性橡胶防水卷材辊压、排气收头处理及搭接组织验收保护层施工。基层清理：施工前将验收合格的基层清理干净。弹线、试铺；在底涂上按实际搭接面积出粘贴控制线，严格按粘贴控制线试铺及实际粘铺卷材，以确保卷材搭接宽度在10cm（卷材上有标志）。根据现场特点，确定弹线密度，以确保卷材粘贴顺直，不会因累积误差而出现粘贴歪斜的现象。卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际粘铺。铺贴附加层：后浇带、阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形状进行铺贴。铺贴卷材：将自粘防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用30的管穿入卷心，卷材端头比齐开始铺的起点，手扶管心两端向前缓缓滚动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好，条粘法搭接宽度为100mm。保护层施工：平面做细石混凝土保护层；砖模立面防水层施工完，用水泥砂浆抹面。2自粘法施工工艺自粘法是采用自粘型防水卷材，不须涂刷胶粘剂，只须将卷材表面的隔离纸撕去即可粘贴卷材的方法。自粘法施工简便，容易操作，污染小、效率高、更安全，且不因胶粘剂涂刷不均匀而影响铺贴质量。由于自粘型防水卷材在工厂生产过程中就已在底面涂布了与卷材同性的高效粘结层，较厚的粘结层有一定的蠕变能力，不仅增加了卷材适应基层变形的能力，而且与卷材同步老化，延长了防水层的使用寿命。21 滚铺法适用于平面、立面大面积铺贴。特点是剥开隔离纸与滚铺卷材同时进行。1）用一根301500mm的钢管穿过整卷卷材中心的纸芯筒，由两个人各持钢管一端将整卷卷材抬到待铺处起始端，并对准在基层上弹好的粉线。2）将卷材沿铺贴前进方向滚展50cm左右，将展开的50cm卷材掀起并剥开隔离纸折成条状从整卷卷材下面拉出来卷到用过的纸芯筒上，同时对准粉线将起始端50cm卷材粘铺牢固。 自粘型卷材滚铺法施工示意图3）起始端卷材铺牢后，即1人站在卷材前面对着卷材掀剥隔离纸，边掀剥边往纸芯筒上卷；两个人分别站在卷材两侧手持穿过卷材筒芯的钢管对准弹好的粉线向前滚铺卷材；由1人在卷材后面用压辊将滚铺的卷材予以排气、压实、贴牢。4）地下室工程外防外贴法施工时，平面（底板）转向立面（立墙）的卷材，正好是有隔离纸的一面背对立墙面，因此从平面转到立面这部分卷材与基层的粘铺只能用冷胶粘剂粘铺，更换卷材后仍使用自粘法粘铺，但应注意搭接缝处理好。自粘法铺贴立面卷材同冷粘法相同，只是不须涂刷冷胶粘剂，而只须撕剥卷材面上的隔离纸，操作时亦需使用梯子或架子，请参见冷粘法施工。22 自粘法施工注意事项（1）自粘型卷材立面铺贴易产生下坠滑落现象，这是卷材与基层之粘结力偏低的原因，特别是低温下施工更有可能出现这种情况，为此可用手持汽油喷灯将卷材底面胶粘剂适当加热再行粘贴施工。（2）铺贴时卷材不要拉得太紧，否则使卷材中存有拉应力，再加卷材使用中的后期收缩，易使卷材出现拉裂、转角处脱开，或加速卷材老化。对高聚物改性沥青防水卷材铺贴时可稍紧些；对高分子防水卷材要在无折皱的情况下保持自然松弛状态，这是因为经过压延的高分子卷材后期收缩均较大的缘故。（3）自粘型卷材的运输及存放均应注意防潮、防热。堆放场地应干燥、通风，环境温度不超过35。卷材叠放层数不应超过5层，否则会因重压而变形。这些措施对保护隔离纸，以及保护卷材的质量都是有益的。3 特殊部位卷材连接处理工程桩施工节点处理严格按照图集要求进行接桩处理，先进行角部加强处理，后进行整体铺贴，水泥基渗透结晶涂刷范围为桩身四周250mm以内，所有阴角均做R不小于50mm的圆弧角。阴阳角先做附加层，附加层以阴阳角为中心，每边不小于250mm，总宽度为500mm。四、卷材防水层的质量验收卷材防水层的施工质量检验数量，应按铺贴面积每100m2抽查1处，每处10m2，且不得少于3处。1 主控项目1、卷材防水层所用卷材及主要配套材料必须符合设计要求。2、卷材防水层及其转角处、变形缝等细部做法均须符合设计要求。2 一般项目1、卷材防水层的基层应牢固，基层表面应洁净平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。2、卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。3、侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。4、卷材搭接宽度的允许偏差为-10mm。3 卷材防水层质量问题及防治地下工程卷材防水层发生渗漏水现象的原因是多方面的，其中施工质量不良是重要因素之一。对此，应找出因施工不善而造成防水层质量问题的原因，并采取相应措施提高卷材防水层的施工质量，以避免或减少防水层渗漏现象。对于已经出现的质量问题应及时补救处理，以免造成更大的危害。31 接头搭接不良卷材防水层的接头搭接很关键，直接关系到卷材防水层的密封整体性。如果接头搭接不良，地下水就会沿接头缝隙渗入卷材防水层。卷材接头搭接不良有以下几种情况：接头搭接不符合规范或有关的专门规定，主要体现在搭接形式以及长边、短边的搭接长度；接头处卷材粘结不密实，有空鼓、张嘴及翘边等现象；接头甩槎部分损坏，甚至无法搭接。对第一种情况，应根据铺贴面积以及卷材规格，事先进行丈量并按规范及有关规定的搭接长度在铺贴基层上弹好线，施工时齐线铺贴；搭接形式亦应符合规定，立面铺贴自下而上，上层卷材应盖过下层卷材不少于150mm。在排水坡度不大的平面上铺贴，卷材长边宜垂直于流水方向自坡下向上铺贴、上层卷材盖过下层卷材。要注意长、短边搭接宽度应符合有关规定的尺寸；上下两层卷材不得相互垂直铺贴。对第二种情况，应注意卷材接头保持干燥清洁，勿使受到污染。首先要做好施工前的降排水工作，地下水位应降低至防水工程最低标高以下不少于500mm，并应保持到防水工程施工完毕，以避免卷材防水层施工时受到水浸；接头甩槎应妥加保护，避免受到环境或交叉工序的污染；接头搭接应仔细施工，满涂胶粘剂，收头时用力压铺，将挤出的胶粘剂用刮板刮平。对已产生搭接不良的卷材接头，应视具体情况，分别处理。搭接不符合规定、影响防水效果的，可重新铺设，或加铺防水层。接头粘结不牢的，应先根除影响粘结的因素，再重新将接头粘结牢固。接头损坏，甚至无法搭接者，可采取加铺卷材的方法予以修补，即先将损坏部分剪掉，再分清层次，加铺卷材进行搭接： 接头甩槎部分已用胶粘剂粘实不易撕开者，可用喷灯微火烘烤，趁热将粘实部分小心地一层一层地撕开，切勿损坏卷材，然后将卷材表面的污物清除干净，再行搭接施工。32 空鼓铺贴卷材的基层潮湿、不平整、不清洁，均影响防水层与基层的粘结，基层内的水分受热蒸发，气压增大，粘结不牢的防水层内充满蒸汽与基层脱离，形成空鼓；另外，操作时浇油不匀、压铺时用力不均，也可造成粘结不实而空鼓，铺贴立面卷材更易产生这种情况。合成高分子防水卷材防水层出现空鼓的原因，除上述各点外，还有胶粘剂涂刷不匀或基层露底、出现凝胶，以及铺贴时未彻底排除空气。卷材防水层施工前，应先检查基层，使之符合规定要求；施工时应严格按施工规范和操作规程的要求进行。对于热作业铺贴垂直面卷材防水层更要一丝不苟、密切配合，必要时可轮换操作，保证铺贴质量。铺贴合成高分子或高聚物改性沥青防水卷材应注意将胶粘剂涂刷均匀、不得露底，且不宜反复涂刷形成凝胶；铺贴卷材应及时按横向顺序用力滚压，以排除残存空气，然后再滚压使其粘牢；要处理好接头的粘结，做好收头施工，对卷材搭接重叠三层的部位，必须用聚氨酯密封膏填充封闭。对已经出现空鼓的卷材防水层，可将空鼓部分的卷材剪掉，再加铺卷材，按规定分层搭接，补贴密实。33转角处渗漏水转角处施工不方便，常常不能保证卷材铺贴质量。转角处应做成圆弧形或折角，以有利于卷材贴实。对于外防水的两种形式（外防外贴、外防内贴），均应在永久保护墙和底板的转角处以及阴阳角部位增铺卷材附加层，在三面角部位加铺卷材附加层，转角处卷材搭接尺寸应按现行规范规定执行。转角处的卷材附加层应选用与防水层同品种的卷材铺设，并应仔细铺贴严密。在侧墙未施工时，应对转角处的卷材防水层进行检查，发现问题及时补救；在侧墙施工时，应注意保护好已铺的卷材防水层，勿使受损，以防转角处防水层渗漏。当转角处卷材防水层已产生渗漏水，则应局部铲除防水层，分析渗漏原因、找出渗漏点，进行堵漏，成功封堵渗漏点以后，再做增强增补处理，然后补做卷材防水层。4 质量保证措施 1、基层应符合设计要求，经业主、现场监理及现场有关单位验收合格后，方可进行下一道工序的施工； 2、应严格要求全体施工人员要牢固树立“质量第一”的思想意识，严格按照施工规程及施工图纸进行施工； 3、施工负责人要积极配合土建施工单位及技术检查负责人的工作，及时做好防水层的自检手续。施工中如有不同意见，应及时与建设单位及现场监理取得联系，在其协调下得到妥善的解决； 4、做完附加层后，要及时邀请建设单位、监理及土建施工单位进行检查和验收。并应签字认可，验收合格后方可进行大面积铺设。蓄水试验后，邀请有关人员共同检查试验结果，并在验收单上签字认可； 5、土建施工单位在进行下一道工序施工时，应注意防水层的保护，如有损坏，应及时通知防水施工单位，以便补救。6、成品保护措施： 1）严防各种工具及杂物碰坏防水层。2）减少人员走动，防止穿带钉鞋损坏防水层。3）做好的防水面严禁堆放工具及材料。4）在浇筑细石混凝土保护层时，避免损坏防水层。如发现防水层损坏，立即修补。五、安全、文明施工 1、施工前应进行安全技术交底工作。 1）患有皮肤病、支气管病、结核病、眼病以及对沥青、橡胶刺激过敏的人员，不得参加操作。2）按有关规定配给劳保用品并合理使用，沥青操作人员不得赤脚或穿短袖衣服进行作业，应将裤脚、袖口扎紧，手不得直接接触沥青，接触有毒材料需戴口罩和加强通风。3）操作时应注意风向，防止下风操作人员中毒、受伤。2、施工中必须做好如下安全防护措施： 1）施工人员必须配戴安全帽，危险地带必须配备安全带； 2）严禁施工人员酒后施工； 3）在施工人员进场前做好安全教育，并在施工中确定安全员，落实安全检查措施； 4）严格施工用电安全保护工作，并在施工时应配备好灭火器材； 5）大风或大雨天气，为保证施工安全和施工质量，应停止施工。 3、防水材料多数属易燃品，在存放的仓库以及施工现场内部都要严禁烟火。防火措施如下：1）对工人进行防火专项安全交底。并派一人进行现场防火巡视。2）防水材料堆放地用警示线进行圈住，并张挂严禁烟火警示牌。3）配备足够数量的灭火器材于材料堆放地及作业面。4）严禁现场吸烟。 4、运输线路应畅通，各项运输设施应牢固可靠，临边应有安全措施。 5、主要安全技术措施. 1、安全管理体系 项目经理制定有关安全规章制度监督指导安全措施贯彻落实安全奖罚工作项目工程师生产经理安全员编制安全方案安全设施验收特殊安全交底施工安全交底过程安全监督班组安全教育安全监督整改，职工违章教育处理安全台帐积累，消防器材保养维修，使用制度落实，安全消防教育专业施工队遵守安全生产六大纪律听从管理指挥加强自我保护意识2、安全管理措施1、施工现场应严格执行安全生产规定和各有关安全生产文件，健全和贯彻落实工程安全生产责任制，切实做好“安全第一”和“预防为主”的方针，做到安全生产和文明施工。2、所有参加施工的作业人员必须经安全技术操作培训合格后方可进入现场进行施工。特殊工种必须持有操作证上岗作业，严禁无证上岗作业。各工种、各工序施工前均应由施工人进行书面交底后方可进行施工作业。3、专职安全员根据本工程施工特点，结合安全生产制度和有关规定，经常进行现场检查，如发现严重的不安全情况时，有权指令停止施工，并立即报告项目经理，经处理后方可继续施工。4、严格执行施工现场安全生产，以及高空作业的有关规定，在对施工班组进行操作交底时，必须同时进行安全交底并做好书面记录。5、施工使用的工具应定期检查性能状况，特别是受力工具应完整，以防因滑脱、打滑等意外造成伤人、伤己。6、发生事故及事故苗子，必须做到“三不放过“即事故（苗子）原因分析不清不放过，事故（苗子）责任者和群众没有受到教育不放过，没有防范措施不放过，杜绝事故隐患。7、施工现场应严格按施工现场防火规定等文件规定进行施工消防工作，定期检查灭火设备和易燃物品的堆放处，消除火警隐患。8、加强对电焊，气焊设备的整治，要注意防火防爆，现场动用明火前，必须按规定办妥动火证，并加强防范工作。9、消防器材不得挪作它用，周围不准堆物，保护道路畅通。10、参加操作人员应穿工作服，戴好安全帽、口罩、手套、帆布脚盖等劳保用品，进行劳动保护。11、施工时应保持通风，禁止在封闭环境中施工，做好防毒防火措施。12、配备好消防、灭火设备，施工现场严禁吸烟，并按现场实际情况配备相应的消防器材。13、施工时材料工具分开放置，并设置专人看管。14、施工前做好安全、质量、消防方面的详尽的技术交底。15、防水材料为易燃物品，应因地制宜的采取相应的存放措施，并须配备足够的灭火设备。施工中严格执行用火审批制度；16、施工时必须戴安全帽，防止高空坠物打击。严禁向基坑内抛洒任何物品。17、为防止施工时有害气体中毒，要保证防水施工范围内有良好的通风条件，保证空气流通。18、照明和施工用电必须符合施工现场临时用电安全技术规范（JGJ46-2005）的规定。夜间施工或在光线不足的部位施工时，线路应架空，架空高度大于2.4m；潮湿环境作业时应使用安全电压。19、临边洞口处应做好防护措施，高处作业应戴好安全带和安全帽，应符合建筑施工安全检查标准（JGJ59）的规定。21、材料进场后应妥善保管，存放位置由专人看管。收集于网络，如有侵权请联系管理员删除
