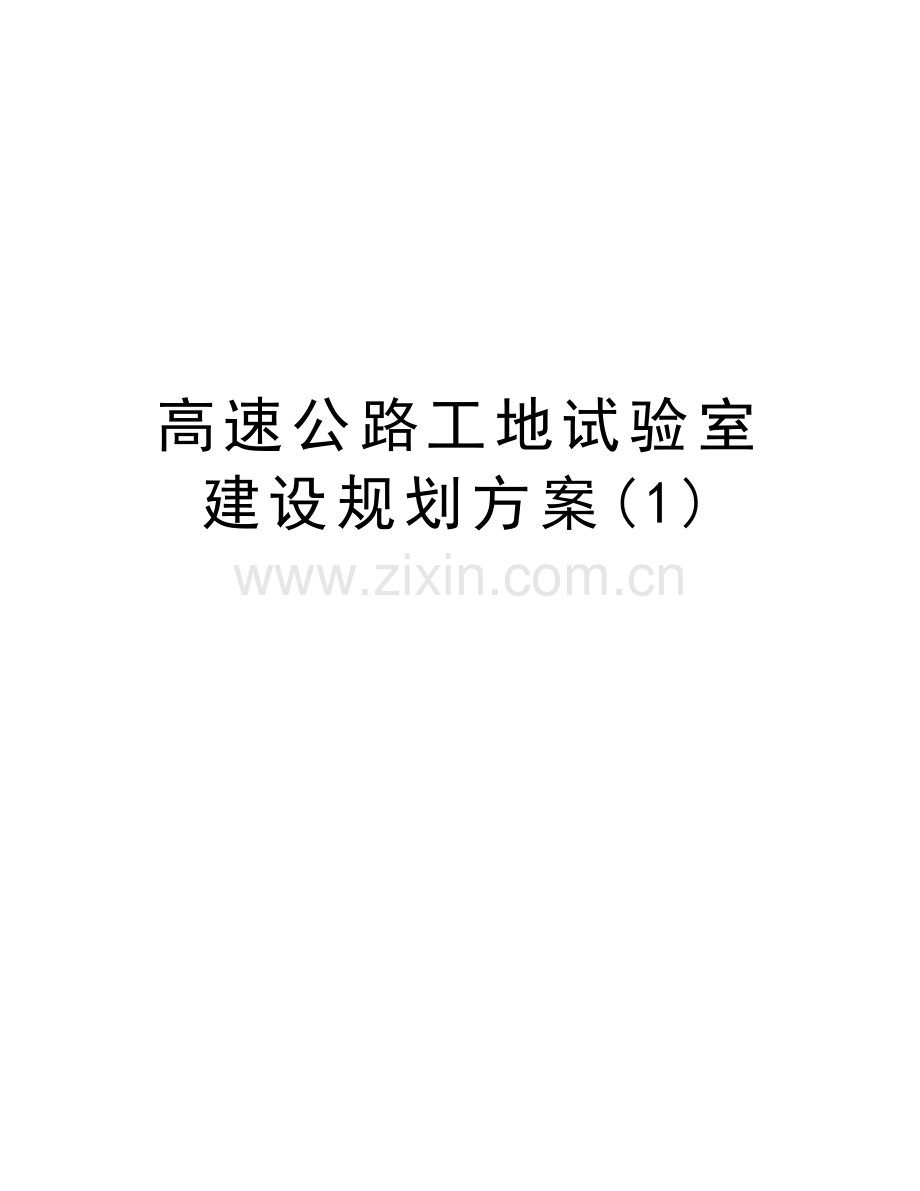

高速公路工地试验室建设规划方案(1)培训资料.doc

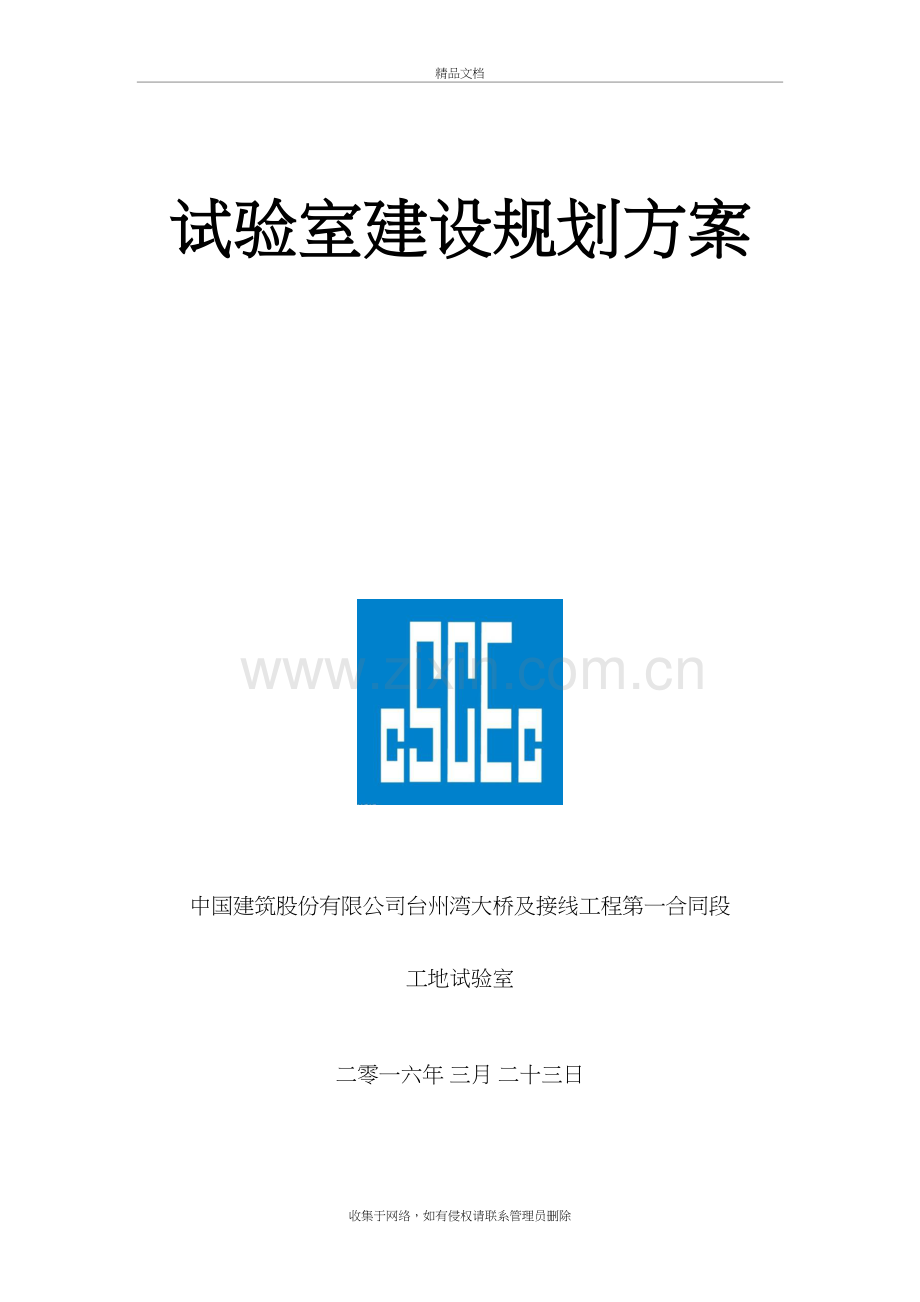

高速公路工地试验室建设规划方案(1)精品文档试验室建设规划方案 中国建筑股份有限公司台州湾大桥及接线工程第一合同段工地试验室二零一六年 三月 二十三日试验室建设规划方案一、 工程概况 台州湾大桥及接线工程为双向六车道高速公路，工程起点桩号K98+858，路线起于三门县六敖镇，接三门湾大桥及接线工程；终点桩号K201+239，终点与乐清湾大桥及接线工程相接，路线全长102.381Km。PPP-1合同段由中国建筑股份有限公司承建，浙江省公路水运监理有限公司(K99+000-K119+500)和杭州交通工程监理咨询有限公司(K199+500-K131+100)共同监理，台州市沿海高速公路工程建设指挥部管理，浙江省交通运输厅工程质量监督局监督。PPP-1合同段桩号范围K99+000K131+100，里程长度32.1km，包含一般路基、软土路基、桥涵、隧道、服务区及改河改路等施工内容。 根据业主及相关文件要求，结合本工程施工建设的实际情况，对我部工地试验室进行了合理、有效、标准的规划。我部按照投标承诺和合同约定，设置符合规定和满足施工需要的工地试验室，依据（公路工程工地试验室标准化指南）及浙江省公路工程工地试验室标准化建设的相关要求，制定本方案：二、试验室建设1、试验室的位置及基本情况台州湾大桥及接线工程第一合同段工地试验室选址为浙江省台州市三门县珠光工业园二区。交通便利，通信便捷，满足办公、试验检测工作有效开展。试验室具有足够的建筑和使用面积，办公区设有主任办公室、办公室、资料档案室，试验区主要分为样品室、水泥室、土工室、集料室、混凝土室、养护室、力学室、化学室、比表面积室、留样室、外检测等。试验室总占地面积约为640m2，安全通道面积约为56m2。具体见附图1。根据工程实际情况和试验检测工作需要分别在大型构件预制场、拌和场设立四个分试验室，按标准化要求建立办公室、力学室和养护室，主要承担混凝土试件的养护及砼抗压试验检测工作，具备信息化管理要求。2、试验室各功能室设置情况试验室具备便利的交通、通电、通水、通电话等条件外，还具备信息化办公管理的条件，试验办公室各项规章制度上墙，试验人员岗位明确。试验室采用砖混结构建筑，白色墙面，瓷砖铺筑地面，工作台均为大理石，各操作室仪器操作规程统一上墙，仪器使用记录统一集中悬挂指定位置，用电线路安全完整。试验室的用电量根据备用电量计算，采用集中配电控制，在型设备、精密设备和大功率设备设专用线路，并配备了应急发电机。办公区和生活区内均配置防火防电安全措施和必要的消防安全器具，根据危险源的不同配备相应的灭火器和消防沙，合理分布在各功能室外，灭火器悬挂离地一定高度或置灭火箱。各功能室具体面积如下：名称主任办公室办公室资料室样品室水泥室土工室集料室混凝土室养护室面积（m2）242627.3262639.244.829.634.4名称过渡间力学室（一）比表面积室化学室力学室（二）发电机房留样室外检室会议室面积（m2）17.638.412.2153618363698标准化试验场所面积最低要求宜不小于下表所列。名称土工室集料室水泥室混凝土室力学室化学室面积（m2）201520252512名称外检室办公室资料室养护室样品室留样室面积（m2）156m2/人15201512试验室各功能室具体职能如下：2.1样品室：主要存放各种原材料的取样样品；2.2水泥室：主要承担水泥及粉煤灰等外掺的性能试验；2.3土工室：主要承担土壤物理、力学性能及土工合成材料的检测；2.4集料室:主要承担粗、细骨料及石料的基本指标检测；2.5混凝土室：主要承担各种标号的混凝土、砂浆的配合比设计；2.6养护室：主要承担各种混凝土及砂浆的成型试件的标准养护；2.7力学室：主要承担钢筋等混凝土材料以及混凝土、砂浆等成型试件的力学性能检测，共计两间；2.8化学室：主要承担各种建筑材料的化学性能检测及各种化学药品的保存等；2.9比表面积室：主要承担水泥和矿粉等材料的比表面积的检测试验；2.10留样室：主要存放各种试验后原材料的取样样品，保证试验数据的可追朔性；2.11外检室：主要是存放保管现场试验检测器材等。3、试验人员的配备试验室配备了具有多年试验检测工作经历和试验检测技术水平的试验检测人员，根据我标段施工的实际工程需求，试验室配备了持证试验检测人员18名，其中7人持有试验检测工程师证件并且取得中级职称，11人持有试验检测员证件并且取得助理工程师，试验检测人员配备见表1。以下为试验室组织机构框架图（见下页）：3、试验仪器的配备我部试验室已配备满足日常检测和常规试验的仪器设备，并结合本工程标段的实际情况和工程建设需要，本试验室的主要仪器设备祥见表2。为了满足对试验检测数据等进行有效的统计、分析和整理以及对相关试验资料的归档和建立建全相应的台账，试验室配备了电脑、打印机数套，办公桌、椅子、文件柜若干，小型运输车辆四台。另外，为了保证试仪器的正常工作和试验结果的准确性，试验设备经常维护保养，使之处于良好的试验状态，试验仪器设备定期接受市级以上计量单位的检定和校正，合格后才投入使用。4、试验规程规范等技术文件的配备试验规程规范等技术性文件是试验操作的理论基础，在实际试验过程中也将给予试验操作极大的理论指导，结合本标段的试验实际情况，有关的行业技术标准、工作规范等技术文件配套齐全。三、试验室管理1、日常管理制度首先试验室建立人员岗位责任制，明确工作范围、任务和职责；其次，建立仪器设备保养、试验室安全卫生责任制，每一个试验人员都对仪器设备的完好性和试验室的安全卫生负责，确保试验工作秩序的稳定性和连续性；再次，建立工作联系和工作汇报制度，及时将检测数据和结果提供给现场和质检部门，同时定期对试验数据进行统计和分析，从检测角度分析工程质量控制情况，辅助质检部门共同把工程质量控制。2、 试验操作规范化为了保证试验结果的准确性，试验操作必须规范化进行，同时这也要对试验人员最起码的要求。首先，原材料取样规范化，各种材料取样方法、数量及相关要求严格按照相关规程规范进行；其次，每一个试验项目操作要规范化，试验过程中严格做好各项记录，认真核对，确保原始数据的准确，试验后认真对仪器进行归整清洁。3、资料管理系统化在施工过程中，首先就是试验资料和文件归档规范化，把试验资料及文件的台账编制成EXCEL工作表，利用EXCEL的数据查询和统计功能快而准的完成统计和查询工作；其次，试验报告有相关试验人员出具，并实行签字负责制，一经填好的试验报告，不得随意涂改检测数据；最后，对试验资料和文件归档，分门别类，用相同规格的档案盒集中存放，同一部位或内容相近的资料放于资料柜的同一位置，方便查阅。4、人员培训人员培训主要有两个方面，一是加强试验人员的业务学习，定期组织学习最新颁发的试验规程和相关技术标准、对既有规范的温习和深入研究，牢牢掌握重点和操作难点，二是逐一对每一个试验项目进行操作培训，提高试验人员的实际操作能力，同时纠正一些不规范操作，确保检测工作质量。5、安全环保试验室主任负责安全、环保工作，经常进行教育和检查，采取有效措施消除事故隐患，防止事故发生。试验人员对本岗的安全、环保负责，加强对电、火、水和易燃、易爆、危险品的管理，试验室配备了灭火器、消防沙等消防器材。对于化学药品有严格发放、使用的规定。按规定要求处理废液杜绝污染环境。化学室的所有试剂粘贴标签，对于有腐蚀和有毒的试剂注明“危险”标记。对于现场检测，先设立显示警标志，配备专人负责交通安全指挥，以免出现人员和设备损伤。检验人员严禁违章操作，注意劳动保护。定时对试验室安全进行检查，发现不安全因素坚决停止违章工作，并及时进行处理。对试验室所用的电源都有漏电保护并已注明“危险”标志。牢固树立安全第一，环保至上的理念。确保试验检测工作安全有序进行。收集于网络，如有侵权请联系管理员删除 表一：工地试验室在岗人员一览表序号姓名性别出生年月学历和专业职称检测人员证书编号从事试验检测年限1252153104155 12618 710 84 95 106 11412 1013 2148154169174188以下空白表二：试验室试验检测仪器设备一览表设备编号设备名称型号规格生产厂家购置日期量程或规格检定/校准周期检定/校准单位最近检定/校准日期备注YH-001电子天平LCD-A2000福州华志科学仪器有限公司2015-12-200-2000g1年台州市计量技术研究院2016-02-01土工室 YH-002土壤筛300上虞市科峰冲压筛具厂2015-12-200.075-60mm1年台州市计量技术研究院2016-02-01土工室YH-003液塑限联合测定仪TYS-3北京中交华业仪器有限公司2015-12-201年台州市计量技术研究院2016-02-01土工室YH-004多功能电动击实仪YDT-II北京中交华业仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01土工室YH-005多功能电动击实仪YDT-II北京中交华业仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01土工室YH-006电动脱模器DT-200北京中交华业仪器有限公司2015-12-20-/自校土工室YH-007震击式标准振摆仪ZBSX-92A上虞飞达试验设备制造有限公司2015-12-20-1年台州市计量技术研究院2016-02-01土工室YH-008路面材料强度仪LD-127北京天畅通达仪器有限公司2015-12-2-1年台州市计量技术研究院2016-02-01土工室YH-009电热鼓风干燥箱101-2北京中交华业仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01土工室YH-010百分表（11个）0-10mm桂林量具刃具厂2015-12-200-10mm1年台州市计量技术研究院2016-02-01土工室YH-011CBR附件-2015-12-20-1年台州市计量技术研究院2016-02-01土工室YH-012电子天平BH-15启东友名衡器有限公司2015-12-200-15kg1年台州市计量技术研究院2016-02-01土工室YH-013钢板尺0-30cm-2015-12-20-1年台州市计量技术研究院2016-02-01土工室YH-014水泥负压筛仪FSY-150B天津高铁仪器有限公司2015-12-20 负（40006000） pa1年台州市计量技术研究院2016-02-01水泥室YH-015水泥净浆搅拌机NJ-160A型无锡建材实验仪器设备厂2015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-016水泥胶砂搅拌机JJ-5型无锡建材实验仪器设备厂2015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-017水泥胶砂振实台ZS-15无锡建材实验仪器设备厂2015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-018水泥抗压夹具40*40mm无锡建仪2011-12-0640*40mm1年自校2016-02-01水泥室YH-019水泥胶砂试模40*40*160mm无锡建材设备厂2015-12-20-1年自校水泥室设备编号设备名称型号规格生产厂家购置日期量程或规格检定/校准周期检定/校准单位最近检定/校准日期备注YH-020标准试件恒温水养护箱SBY-80B北京中交华业仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-021标准恒温恒湿养护箱SHBY-40B北京中交华业仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-022水泥胶砂流动度测定仪NLD-3无锡市建筑试验仪器厂2015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-023新标准维卡仪NLD-3上海申锐测试设备制造有限公司2015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-024水泥标准稠度凝结时间测定NLD-3无锡市建筑试验仪器厂2015-12-20-1年自校2016-02-01水泥室YH-025雷氏夹测定仪LD-502015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-026电子天平LCD-B2000福州华志科学仪器有限公司2015-12-202000g1年台州市计量技术研究院2016-02-01水泥室YH-0270.9mm标准筛-上虞市科峰冲压筛具厂2015-12-20-1年台州市计量技术研究院2016-02-01水泥室YH-028李氏比重瓶250ml-2015-12-200-24ml1年台州市计量技术研究院2016-02-01水泥室YH-029雷氏夹试模30*30ml-2015-12-2030*30ml半年台州市计量技术研究院2016-02-01水泥室设备编号设备名称型号规格生产厂家购置日期量程或规格检定/校准周期检定/校准单位最近检定/校准日期备注YH-030沸煮箱30*30ml-2015-12-2030*30ml1年台州市计量技术研究院2016-02-01水泥室YH-031单轴卧式试验砼搅拌机HJW-60北京北方建仪科技有限公司2015-12-20-1年台州市计量技术研究院2016-02-01混凝土室YH-032混凝土渗透仪HP-40北京中交华业仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01混凝土室YH-033砂浆稠度仪SZ-145天津京润建筑仪器厂2015-12-20-1年台州市计量技术研究院2016-02-01混凝土室YH-034混凝土振动台HZJ-A无锡华南试验仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01混凝土室YH-035砼贯入阻力仪HG-80天津市北辰建工试验仪器厂2015-12-200-1200N1年台州市计量技术研究院2016-02-01混凝土室YH-036砂浆搅拌机HX-15北京北方建仪科技有限公司2015-12-20-1年台州市计量技术研究院2016-02-01混凝土室YH-037混凝土含气量测定仪AHC-7L北京时代三思测试仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01混凝土室YH-038台秤XK3-100启东友名衡器有限公司2015-12-200100kg/台州市计量技术研究院2016-02-01混凝土室YH-039电子天平BH-30启东友名衡器有限公司2015-12-200-30kg1年台州市计量技术研究院2016-02-01混凝土室YH-040坍落度筒及附件100*200*300mm2015-12-20-6个月自校混凝土室设备编号设备名称型号规格生产厂家购置日期量程或规格检定/校准周期检定/校准单位最近检定/校准日期备注YH-041抗渗试模175*185*150河北北方建筑仪器制造有限公司2015-12-206个月自校混凝土室YH-042砂浆试模70.7*70.7*70.7mm河北北方建筑仪器制造有限公司2015-12-20-6个月自校混凝土室YH-043混凝土试模150*150*150mm河北北方建筑仪器制造有限公司2015-12-20-6个月自校混凝土室YH-044抗折试模150*150*550mm河北北方建筑仪器制造有限公司2015-12-20-12个月自校混凝土室YH-045水泥净浆流动度2015-12-20-12个月自校混凝土室YH-046万能材料试验机WAW-1000B无锡市德佳意试验仪器有限公司2015-12-200-1000kn12个月台州市计量技术研究院2016-02-01 力学室YH-047万能材料试验机WAW-1000B无锡市德佳意试验仪器有限公司2015-12-200-1000kn12个月台州市计量技术研究院2016-02-01力学室YH-048万能材料试验机WAW-300B无锡市德佳意试验仪器有限公司2015-12-200-300KN12个月台州市计量技术研究院2016-02-01 力学室YH-049数字式压力试验机DYE-200型无锡市德佳意试验仪器有限公司2015-12-200-2000KN12个月台州市计量技术研究院2016-02-01 力学室YH-050数字式压力试验机DYE-200型无锡市德佳意试验仪器有限公司2015-12-200-2000KN12个月台州市计量技术研究院2016-02-01 力学室设备编号设备名称型号规格生产厂家购置日期量程或规格检定/校准周期检定/校准单位最近检定/校准日期备注YH-050数字式压力试验机DYE-200型无锡市德佳意试验仪器有限公司2015-12-200-2000KN12个月台州市计量技术研究院2016-02-01 力学室YH-051全自动水泥抗折抗压试验机DYE-300-10无锡市德佳意试验仪器有限公司2015-12-200-300KN12个月台州市计量技术研究院2016-02-01 力学室YH-052钢筋标距仪BJ-10北京大地科宇机械设备有限公司2015-12-20-1年台州市计量技术研究院2016-02-01 力学室YH-053游标卡尺0-300mm（0.02mm）桂林量具刃具有限责任公司2015-12-200-300mm1年台州市计量技术研究院2016-02-01 力学室YH-054电热鼓风干燥箱101-2北京中交华业仪器有限公司2015-12-2003001年台州市计量技术研究院2016-02-01集料室YH-055震击式标准振摆仪ZBSX-92A上虞飞达试验设备制造有限公司2015-12-20-1年台州市计量技术研究院2016-02-01集料室YH-056静水天平HZF-B500福州华志科学仪器有限公司2015-12-205000g1年台州市计量技术研究院2016-02-01集料室YH-057标准砂石筛300上虞市科峰冲压筛具厂2015-12-200.075-37.5mm1年台州市计量技术研究院2016-02-01集料室YH-058压碎指标测定仪150*125天津市路达试验仪器有限公司2015-12-20-1年自校集料室YH-059针片状规准仪-上虞市科峰冲压筛具厂2015-12-20-1年自校集料室YH-060容积升1-50L-2015-12-20-1年自校集料室设备编号设备名称型号规格生产厂家购置日期量程或规格检定/校准周期检定/校准单位最近检定/校准日期备注YH-060容积升1-50L-2015-12-20-1年自校集料室YH-061标准恒温水浴CF-C天津天泰仪器有限公司2015-12-20-1年台州市计量技术研究院2016-02-01集料室YH-062游标卡尺0-300mm桂林量具刃具有限责任公司2015-12-200-300mm1年台州市计量技术研究院2016-02-01集料室YH-063秒表-深圳市惠波工贸有限公司2015-12-20-1年台州市计量技术研究院2016-02-01集料室YH-064重型动力触探仪63.5kg北京市动力机械修配厂2015-12-20-1年自校现场室YH-065轻型动力触探仪10kg北京市动力机械修配厂2015-12-20-1年自校现场室YH-066锚杆拉力计ML-300天津高铁仪器有限公司2015-12-20-12个月台州市计量技术研究院2016-02-01现场室YH-067泥浆含量计NA-A上海地质仪器厂2015-12-20-12个月台州市计量技术研究院2016-02-01现场室YH-068贝克曼梁弯沉仪5.4m江苏省南京市公路工程仪器厂2015-12-20-12个月自校现场室YH-069砼回弹仪HT225-A济南郎睿检测技术有限公司2015-12-20820mpa6个月台州市计量技术研究院2016-02-01现场室YH-070钢筋保护层厚度测定仪SMY-399D北京盛名扬科技开发有限责任公司2015-12-2012个月台州市计量技术研究院2016-02-01现场室设备编号设备名称型号规格生产厂家购置日期量程或规格检定/校准周期检定/校准单位最近检定/校准日期备注YH-071灌砂桶2015-12-20-1年自校现场室YH-072秒表-深圳市惠波工贸有限公司2015-12-20-12个月台州市计量技术研究院2016-02-01现场室YH-073钢板尺（钢直尺）0-30cm-2015-12-200-30cm12个月台州市计量技术研究院2016-02-01现场室YH-074钢板尺（钢直尺）0-100cm-2015-12-200-100cm12个月台州市计量技术研究院2016-02-01现场室YH-075碳化深度测量器H7天津设备仪器厂2015-12-20-12个月台州市计量技术研究院2016-02-01现场室YH-076电子天平BH-30启东友名衡器有限公司2015-12-200-30kg12个月台州市计量技术研究眼2016-02-01现场室YH-077万分之一天平HZK-FA210福州华志科学仪器有限公司2015-12-20210g12个月台州市计量技术研究院2016-02-01化学室YH-078比较面积测定仪FBT-9北京大地科宇机械设备有限公司2015-12-20-12个月台州市计量技术研究院2016-02-01化学室YH-079标准养护室自动控制系统FHBS-40浙江华南2016-01-15-12个月台州市计量技术研究院2016-02-01化学室YH-080干湿温度计12个月台州市计量技术研究院2016-02-01化学室设备编号设备名称型号规格生产厂家购置日期量程或规格检定/校准周期检定/校准单位最近检定/校准日期备注YH-081箱式电阻炉SX-4-13上海波络实验设备有限公司2015-12-20-12个月台州市计量技术研究院2016-02-01化学室YH-082酸碱性滴定管50ml-2015-12-2050ml12个月台州市计量技术研究院2016-02-01化学室YH-083秒表-深圳市惠波工贸有限公司2015-12-20-12个月台州市计量技术研究院2016-02-01化学室YH-084万分之一天平HZY-A210福州华志科学仪器有限公司2015-12-20220g12个月台州市计量技术研究院2016-02-01化学室YH-085电子天平LCD-B5000福州华志科学仪器有限公司2015-12-205kg12个月台州市计量技术研究院2016-02-01水泥室YH-086电子天平LCD-B1000福州华志科学仪器有限公司2015-12-201kg12个月台州市计量技术研究院2016-02-01土工室YH-087钢卷尺2015-12-2012个月2016-02-01YH-088万能角度尺2015-12-2012个月2016-02-01以下空白图一：
