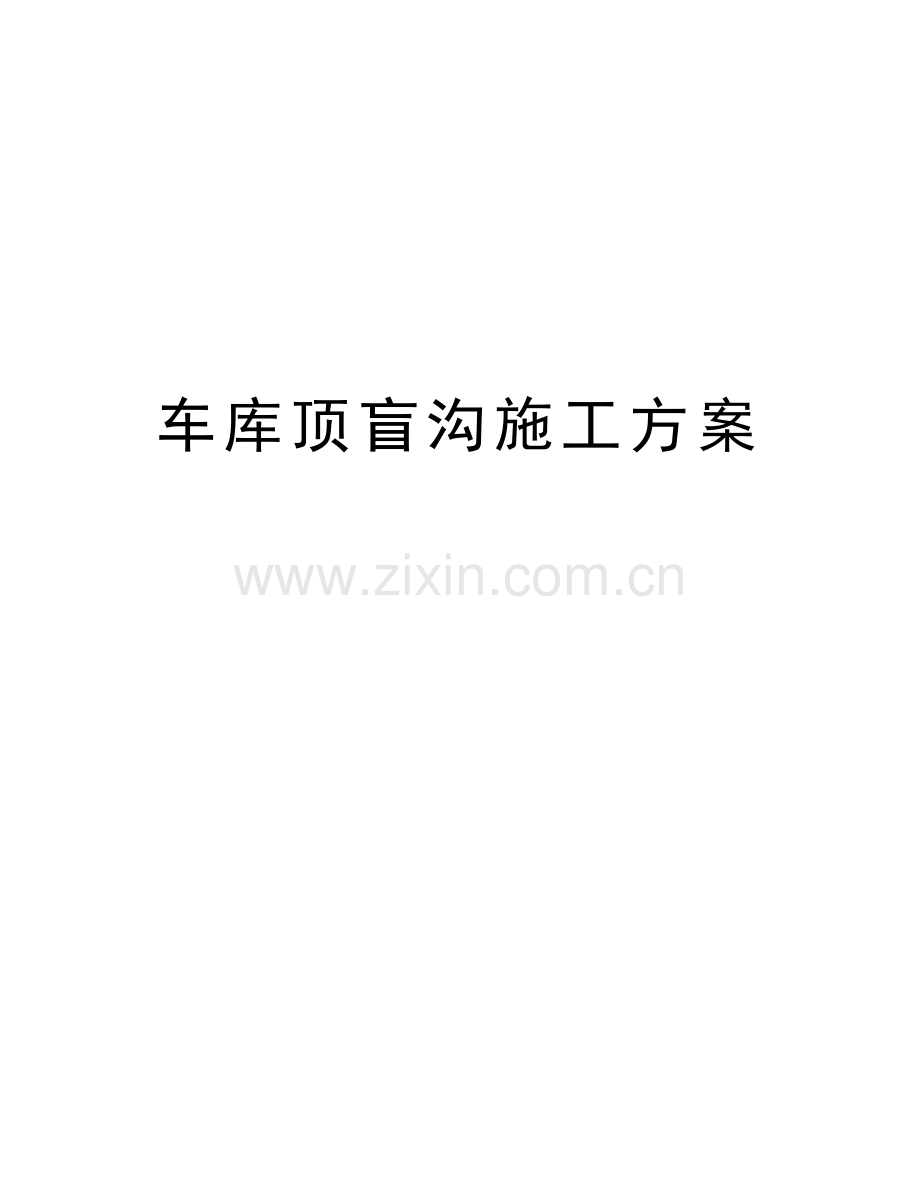

车库顶盲沟施工方案教学提纲.doc

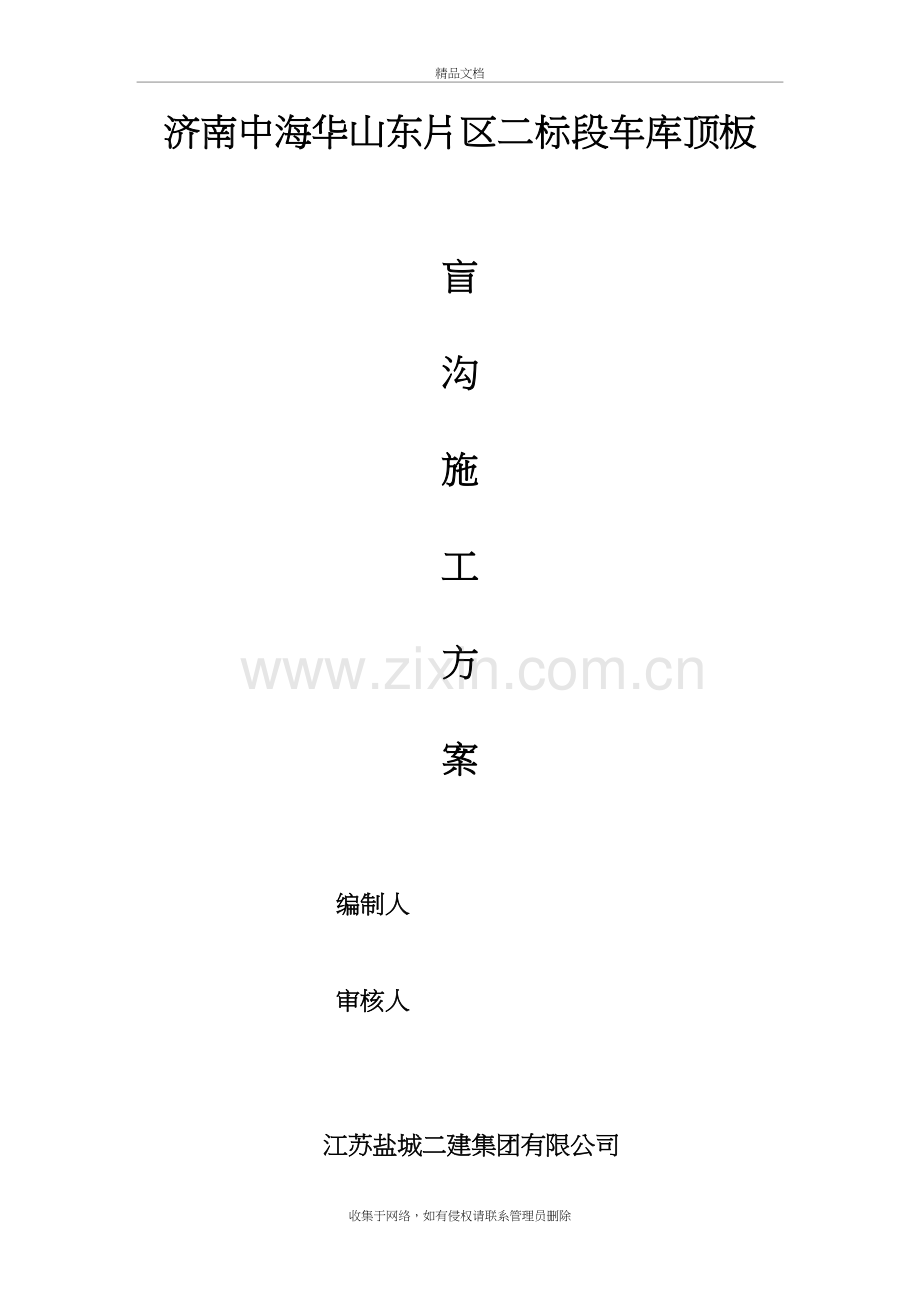

车库顶盲沟施工方案精品文档济南中海华山东片区二标段车库顶板盲沟施工方案编制人 审核人 江苏盐城二建集团有限公司一、 工程概况济南中海华山六地块二标段5#、7#、9#、10#、15#、16#楼车库及人防工程，由济南中海城房地产开发有限公司投资建设，马建国际建筑设计顾问有限公司设计（7#、9#、10#、15#、16#楼及车库），山东同圆设计集团有限公司（5#楼），南京地下工程建筑设计院有限公司（人防），山东省建设监理咨询有限公司监理，由江苏盐城二建集团有限公司负责施工。5#、9#、10#、15#、16#主楼地下2层、地上2934层，人防及车库为地下一层。工程地点位于济南市历城区，东、西、南侧为规划道路，西侧道路红线宽20米，东侧道路红线宽30米，南侧道路红线宽15米，北侧为济清高速及北外环路。本工程以住宅及其商业于一体。本工程建筑面积总为166359.22平方米。二、编制依据（1）国家现有标准和规范； （2）根据施工图纸设计和要求；（3）济南中海相关的技术标准、强条；三、施工部位5#楼南、10#北的车库顶板上，LC轴、FC轴、AC轴/314轴有三道东西方向，二道南北向交叉盲沟，东西向盲沟与青建国际标段盲沟连接；10#楼、9#楼南16#楼、15#楼向北的车库顶板上， PB轴、HB轴、CB轴/229轴有三道东西方向与二道南北方向交叉盲沟，东西向盲沟与青建国际标段盲沟连接。四、盲沟施工方案1、施工准备熟悉图纸、了解现场，应对图纸和现场及济南中海相关要求充分理解。通过设计图纸，施工的车库顶板由于面积大，而且较长，因此采用结构找坡和建筑找坡相结合的盲沟排水系统。施工前，先进行测量放样，控制好盲沟的线形,准备好所需机具、材料等。2、施工放样 根据设计图纸，结构施工车库顶梁、板时按1%找坡。用全站仪放出起止点、控制标高、盲沟纵向、横向位置 。车库顶板防水钢筋混凝土浇筑完成并养护强度到期后，进行SBS防水卷材施工。防水卷材施工完成报经监理、建设方检查验收合格后，再浇筑C20细石混凝土保护层的施工。在浇筑保护层前，根据图纸要求，盲沟位置、标高找坡做灰饼。 3、盲沟施工根据济南中海的要求，车库顶板上盲沟做法具体如下：详见图保护层施工完成，并经监理工程师、建设方验收后，根据盲沟截面尺寸400*200铺设土工布，土工布的宽度要保证覆盖后的搭接，铺设后应适当拉平，并保持一定松驰度，随之用石块固定，再人工放置碎石铺填。填充前须将碎石筛选和清洗干净。人工铺设碎石的外观应整齐规范，再将土工布覆盖。按一定比例分层，左右两侧填较细颗粒的粒料，作为反滤层，组成盲沟。顶部作封闭层，并在其上夯填厚度不小于0.5m的粘土防水层。4、材料要求材料应满足规范及设计要求，碎石表面应清洁，铺设应整齐规范，孔隙应清晰以便保证流水通畅。 碎石采用连续级配材料，粒径不大于50mm，含泥量不超过5%，含砂量不超过4%，碎石铺设采用人工铺设方法，人工铺设的外观应整齐顺适，平面几何尺寸应满足规范和设计要求。土工布采用无纺土工布，单位面积质量300g/，垂直渗透系数0.01cm/s，幅宽1.6m。五、质量验收标准盲沟实测项目项次检查项目规定值或允许偏差检查方法和频率1沟底高程（mm）15水准仪：每1020m测1处2断面尺寸（mm）不小于设计值尺量：每20m测1处六、盲沟工程质量的措施工程质量是企业的形象，又是企业各项工作的最终反映。根据工程质量管理的特点，制订了完善的工程项目管理制度，建立了有效的质量保证体系，以确保工程质量。项目经理部相应成立了以项目经理为组长，项目总工程师为副组长，各部门负责人、各施工技术人员为组员的全面质量领导小组，以确保工程质量，达到优良工程。1、严格按照盲沟工程质量监理程序进行质检班组施工中，每道工序完成后必须执行“三检”制度，验收合格后方可进入下一道工序施工。2、制定强有力的质量保证措施：施工前，组织有关施工技术人员熟悉设计图纸、标准及规范，以及济南中海的相关条款，加强质量意识教育，使其牢固树立“质量第一”的思想。3.、设立了全面质量领导小组，组织有关施工技术人员负责质量检查工作。人员名单如下：组长： 董卫东 付组长：肖国文 王礼东 组员： 邓陈成 薛学礼 丁银喜 戴家生 薛学会 七、现场安全文明施工施工中将贯彻执行“安全第一，预防为主”的方针，保证安全施工、文明施工。具体措施如下： 1、对新上岗或调换工种的职工进行岗前安全培训，对每一道工序进行安全技术交底。2、上岗作业时思想集中，坚守岗位，未经允许不得随意从事其它工种作业、不得酒后作业、不得在严禁烟火的场所吸烟用火。遵守劳动纪律，服从领导和安全检查人员的指挥。3、进入施工现场必须带好安全帽，严禁穿硬底、高跟鞋和赤脚赤膊进入施工现场。4、保持施工现场的整洁有序，施工完后必须做到“三清”工作，即：清扫施工场地，清查施工设备，清理施工原始材料，做到工完场清。收集于网络，如有侵权请联系管理员删除
