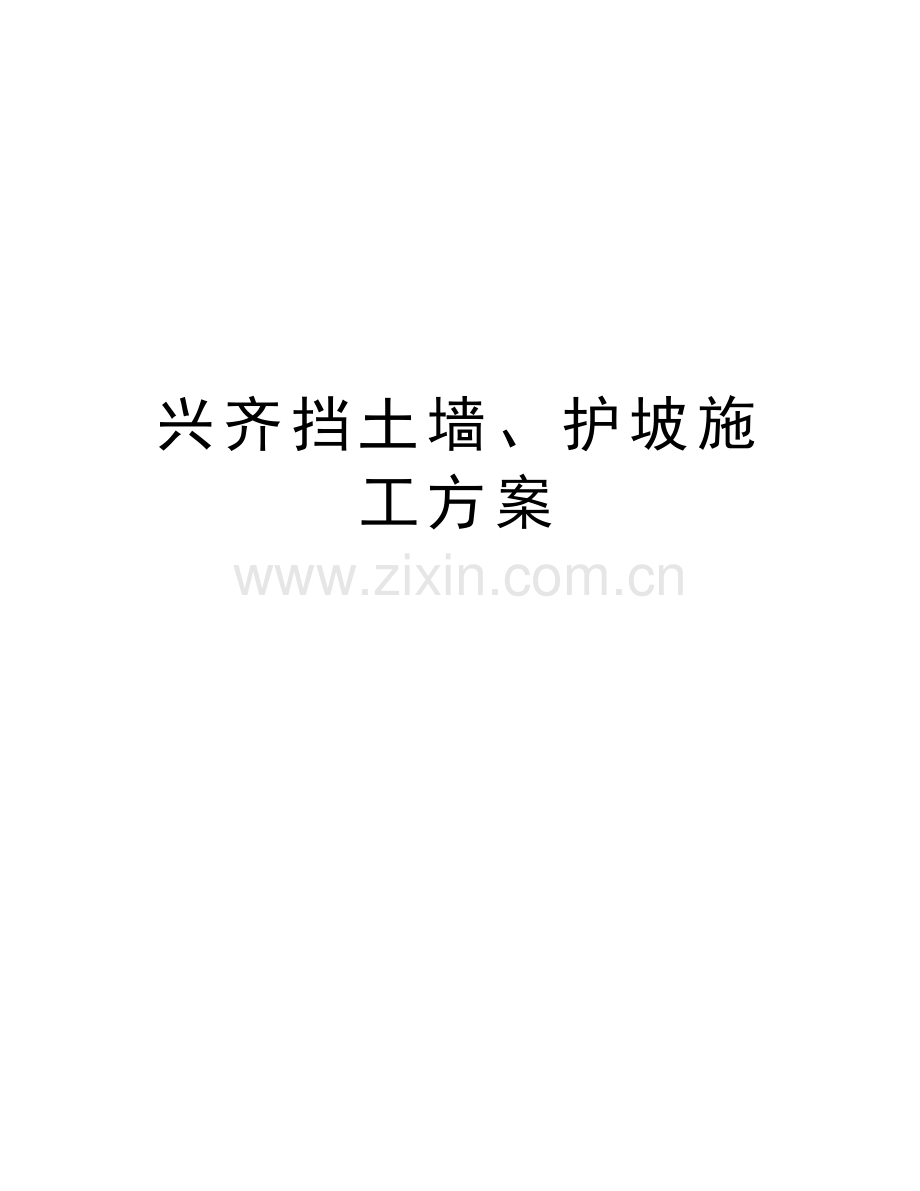

兴齐挡土墙、护坡施工方案教学文案.doc

兴齐挡土墙、护坡施工方案 精品文档 收集于网络，如有侵权请联系管理员删除 沈阳兴齐眼药生产基地建设项目沈阳兴齐眼药生产基地建设项目 挡挡 土土 墙墙 、护护 坡坡 设设 计计 施施 工工 方方 案案 沈阳双兴建设集团沈阳双兴建设集团精品文档 收集于网络，如有侵权请联系管理员删除 档土墙、护坡档土墙、护坡设计、设计、施工方案施工方案 一一、工程概况：工程概况：沈阳兴齐眼药生产基地建设项目位于沈阳棋盘山泗水村山脚下，西南两侧临山。由于整个场区中，眼科药理实验室、公用工程楼、餐厅靠近山体，且场地与山坡高差较大，防止山体塌方对建筑物造成破坏，业主单位要求在以上三个单体建筑靠山面设挡土墙、护坡进行防护，其他场地临山高差较大处直接设护坡进行防护。由于工期紧张业主委托我单位直接进行档土墙、护坡设计、施工 二、编制依据二、编制依据 1、业主要求 2、建筑边坡工程技术规范 GB50330-2002 3、挡土墙设计规范 04J008 4、相关工程施工经验 三三、业主业主方做法方做法要求要求 1、业主要求挡土墙距楼净距离为 7m，挡土墙为悬臂式钢筋砼挡土墙选用 04J008 第 84 页XJA4 2、护坡采用骨架式护坡，外形为鱼鳞状。3、挡土墙、护坡做法参见相应图集及规范。4、护坡、挡土墙、排水沟长度以最后实测数据为准，图示尺寸仅做参考 5、做法附图 精品文档 收集于网络，如有侵权请联系管理员删除 坡底排水沟(做法见详图)坡顶截水沟(做法见详图)50泄水孔间距2mC20砼100mm厚，面层随打随压光骨架护坡（做法见详图）种植草坪i=5%C15砼垫层i=1:1挡土墙处剖面做法挡土墙做法选用04J008第84页XJA4其余做法参见04J008C20砼100mm厚，面层随打随压光i=5%挡土墙部位剖面做法 骨架护坡（做法见详图）种植草坪坡顶截水沟(做法见详图)i=1:1C20砼100mm厚，面层随打随压光i=5%坡底排水沟(做法见详图)无挡土墙处护坡剖面做法 精品文档 收集于网络，如有侵权请联系管理员删除 坡底排水沟(做法见详图)骨架护坡（做法见详图）种植草坪坡顶排水沟(做法见详图)i=1:1C20砼100mm厚，面层随打随压光i=5%与挡土墙相邻护坡剖面做法 精品文档 收集于网络，如有侵权请联系管理员删除 护坡平面布置图一 护坡平面布置图二 精品文档 收集于网络，如有侵权请联系管理员删除 挡土墙平面布置图一 挡土墙平面布置图二 精品文档 收集于网络，如有侵权请联系管理员删除 有挡土墙与无档土墙交接处 正面示意图 挡土墙有挡土墙与无档土墙交接处 侧面示意图 精品文档 收集于网络，如有侵权请联系管理员删除 22334455 11剖面图 护坡骨架平面图 10200102001020010200 33剖面图i=1:1i=1:1.47 精品文档 收集于网络，如有侵权请联系管理员删除 44剖面图6-6剖面做法 12200 挡土墙 坡顶截水沟(做法见详图)C15砼垫层5-5剖面做法i=5%泄 水 沟泄 水 沟66砼C30P6配筋做法相同 精品文档 收集于网络，如有侵权请联系管理员删除 12200双层双向12200C15砼垫层C30P6坡底排水沟做法示意图（15m设20mm宽变形缝）无挡土墙且与挡土墙相邻护坡下排水沟做法坡底排水沟做法示意图（15m设20mm宽变形缝）精品文档 收集于网络，如有侵权请联系管理员删除 四、施工部署四、施工部署 1、工程目标：（1）工期目标 本工程施工工期为 75 天，施工时间计划为：从 2013 年 5月 10日至 2013年 7 月 25日。（2）质量目标 工程质量满足国家及行业、施工验收规范、标准及质量检验评定合格标准，不发生因施工原因造成的质量事故 （3）安全及文明施工目标 本工程安全目标：(1)、不发生人身伤亡事故。(2)、不发生一般施工机械设备损坏事故。(3)、不发生火灾事故。(4)、不发生环境污染事件。2、施工部署（1）工序流程：定位与测量土挡土墙施工土方回填坡底排水沟施工边坡土方修整压顶梁、分隔梁、泄水沟、上人梯部分施工护坡骨架施工坡顶截水沟施工坡顶硬覆盖施工草坪施工（2）施工段划分：本工程划分二个施工段，餐厅处为一施工段；眼科药理实验室、公用工程楼部分为另一施工段。五五、主要施工工艺、主要施工工艺 （一）定位测量 1定位放线：按业主要求从建筑物外皮排尺 7m，确定挡土墙内皮位置。根据挡土墙图纸尺寸及作业面、放坡的规范要求的确定施工范围、挡土墙挖土范围，用石灰划好。2、高程测量：由于靠近山体，地势坡度较大，土方开挖前先对施工范围内的高程进行测量（具体高程见签证单），根据实际测量数据域设计数据对比，测算挖、填土方量。（二）挡土墙施工 精品文档 收集于网络，如有侵权请联系管理员删除 1、土方开挖：土方采用机械挖土，人工平整相结合的方式，为防止持力层被破坏，机械挖土预留 200mm 高土方，由人工挖走、平整。人工挖土、平整随钩机同时进行，土方用钩机挖走。由于现场狭小，为保证机械设备通行，产生土方需用钩机装车，自卸车拉走，现场 300m 外堆放。沟槽底标高按场地标高放坡，坡度不大于 5%。2、垫层施工：坑底平整后，重新放线并将垫层标高 500mm 控制线引到坑底。木工按定位、标高线支模。砼随打随找平压光。3、挡土墙钢筋绑扎：垫层达到强度要求后，将挡土墙线位弹好后，按图纸设计及规范要求进行钢筋绑扎。4、挡土墙模板：挡土墙模板分二次施工，第一次模板安装到趾板上 500mm，砼浇筑后再进行上部挡土墙模板安装（第一次砼浇筑后，应搭设临时施工脚手架，做法见 6 临时脚手架搭设）。挡土墙支撑系统采用 15mm 厚覆膜多层板、6090 木方、12对拉止水螺栓，止水片为 50503。做法见下图。间距（两面）3m 设斜杆支撑。墙体间距 15m 设一道 20mm 变形缝（用油麻嵌填），位置在趾板上 500mm 至墙顶，缝宽 20mm。12对拉止水螺栓450*450矩形布置60*90木方300mm2 48钢管15mm厚覆膜多层板 模板安装示意图 5、泄水孔安装：在距地面（回填后场地地面）200mm 高处设50mm 泄水孔，水平间距 2m。材质为防腐铁管，长度为墙宽+100mm。、6、临时脚手架搭设：为保证钢筋、模板安装、砼浇筑及拆模工作安全进行，在挡土墙第一次砼浇筑后，应在墙两侧搭设双排临时施工脚手架，架体宽度 900mm，立杆间距1.8m 水平杆步距 1.5m，间距 4.5m 设一道斜杆支撑。7、砼浇筑：模板支撑系统完成后，进行砼浇筑，砼采用商品砼，砼标号为 C30P6。砼分层连续浇筑，分层高度 500mm。机械振捣，振捣间距不大于 500mm。8、拆模清理：砼强度达到（5Mpa）拆模要求后，方可进行砼拆模工作，拆模时注意成品保护，防止对已完成的砼造成破坏。拆模由上至下，分层拆除，拆模时应站在临时脚手架上施工，不可站在墙顶进行作业。拆模工作完成后，拆除临时脚手架，清理现场材料。（三）挡土墙排水构造做法及土方回填 在挡土墙砼强度达到 75%后，可按 04J008 挡土墙图集 18页 A型防、排水设施图构造做法要求，进行土方回填施工，由于现场没有存土，所用土方据需从现场 300m 外用自卸汽车倒运而来（钩机装车，自卸车倒运），回填采用钩机回填，人工夯实（300mm 厚一夯）。（四）坡底排水沟施工 1、排水沟贯穿整个护坡挡土墙、护坡，并与市政排水管网和场区排水设施相连，做法按方案设计，长度按现场实际测量。2、土方开挖：按方案中排水沟位置及设计尺寸、规范要求进行土方开挖。注意排水流向，不可出现倒坡现象。保证排水沟最小深度达到 0.8m。土方采用机械挖土，人工平整相结合的方式，为防止持力层被破坏，机械挖土预留 200mm 高土方，由人工挖走、平整。人精品文档 收集于网络，如有侵权请联系管理员删除 工挖土、平整随钩机同时进行，土方用钩机挖走。由于现场狭小，为保证机械设备通行，产生土方需用钩机装车，自卸车拉走，现场 300m 外堆放。3、垫层施工：坑底平整后，重新放线并将垫层标高 500mm 控制线引到坑底。木工按定位、标高线支模。砼随打随找平压光。4、钢筋绑扎：垫层达到强度要求后，将排水沟线位弹好后按图纸设计，及规范要求进行钢筋绑扎。5、模板安装：钢筋检查验收合格后进行模板安装，模板系统采用木模板，考虑转角处进车困难，此处排水沟设钢筋砼盖板，盖板厚度 200mm，配筋同底板配筋。长度为转角处每边 5m。墙体间距 15m 设一道 20mm 变形缝（用油麻嵌填）。6、砼浇筑：模板支撑系统完成后，进行砼浇筑，砼采用商品砼，砼标号为 C30P6。机械振捣，振捣间距不大于 500mm。7、拆模清理：砼强度达到（5Mpa）拆模要求后，方可进行砼拆模工作，拆模时注意成品保护，防止对已完成的砼造成破坏。8、土方回填：由于现场没有存土，所用土方据需从现场 300m 外用自卸汽车倒运而来（钩机装车，自卸车倒运），回填采用钩机回填，人工夯实（300mm 厚一夯）。（五）护坡边坡的土方修整 边坡土方修整先采用钩机进行边坡初步修整，按坡度 1:1 进行。多余土方用自卸车拉倒 300m 外堆放。钩机完成初步修整后，再采用人工在进行细部修整，达到坡面平整，在同一平面上，坡度 1:1，坡顶顺直（修整范围包括坡面及坡顶上 1.5m 范围内），同一施工段内坡顶线为一个坡度。并将泄水沟、上人梯位置土方用人工挖出，修整好，修整后坡面应人工夯实二遍。（六）压顶梁、分隔梁、泄水沟、上人梯施工 1、压顶梁施工：土方平整夯实后进行压顶梁施工，压顶梁为钢筋砼构件，宽度350mm，高度 300mm，砼标号 C25(具体做法见前图)。压顶梁间距 15m 设 20mm 宽变形缝，上皮与坡顶线平齐。现浇钢筋砼构件，所用砼为商品砼，模板为木模板。2、分隔梁做法：压顶梁完成后在坡面转角处设置分隔梁（做法见前方案设计）。分隔梁顶端与压顶梁相连，底部与挡土墙相连（无挡土墙与排水沟侧墙顶端相连）。现浇钢筋砼构件，所用砼为商品砼，模板木模。3、泄水沟做法：随坡顶场地坡度在低点设泄水沟（做法见前方案设计），泄水沟间距不大于 40m。泄水沟顶端与截水沟相连，底部与排水沟（挡土墙）相连。现浇钢筋砼构件，所用砼为商品砼，模板木模。4、上人梯施工：护坡长度大于 100m 设上人梯（做法见前方案设计）。上人梯下起挡土墙（无挡土墙处下起排水沟侧墙）上至坡顶。由于上人梯坡度约为 340，小于护坡坡度450，为减小土方工程量，上人梯应设置在较低（场地与山坡高差较小）位置。上人梯在挡土墙上时，对应挡土墙位置设置钢爬梯。钢爬梯宽度 600mm，梯步高度 300，与挡土墙之间采用预埋钢筋、与钢爬梯焊接。上人梯为钢筋砼现浇构件，所用砼为商品砼，模板木模。精品文档 收集于网络，如有侵权请联系管理员删除 挡土墙地平线钢爬梯钢爬梯位置图 L70*50*520圆钢 钢爬梯位置示意图 钢爬梯做法示意图 （七）护坡骨架施工 1、骨架制作：骨架做法见前方案设计。骨架采用为预制构件，在现场宽阔位置选片场地平整后（初步计划为生产中心东侧场地），作为骨架预制构件加工场地，预制构件模板采用定型钢模板（计划制作 10套钢模板）。具体做法如下：场地平整铺塑料膜钢筋绑扎安装模板（垫好保护层）混凝土浇筑（振捣）表面压光 钢模12对拉螺栓500mm 模板示意图 2、骨架安装：砼强度大于 75%后方可进行骨架安装，骨架由制作场地用汽车吊吊起装车，汽车倒运至安装位置，用汽车吊配合人工安装。预制骨架之间应预留 10mm 缝隙，安装后用高标号水泥砂浆勾缝，防止渗水、漏水。安装前应先测量好坡面尺寸，采用电脑排版，重点控制隔断梁、泄水沟、上人梯隔断处骨架安装，保证隔断处骨架排列有序。隔断处不完整骨架应按实际尺寸现场浇筑。（八）坡顶截水沟施工 坡顶截水沟做法见前方案设计，坡度随坡顶场地坡度并不应小于 3%，截水沟最小深度必须保证方案设计深度，间距 15m 设 20mm 宽变形缝（用油麻嵌填）。具体做法参见排水沟做法。（九）坡顶硬覆盖施工 精品文档 收集于网络，如有侵权请联系管理员删除 在截水沟施工完成后马上进行坡顶硬覆盖施工，做法见前方案设计，施工前现场土层平整夯实好，保证坡面平整。硬覆盖与截水沟、压顶梁连接处应接茬严密，硬覆盖间距 15m设一道 20mm 宽变形缝（用油麻嵌填）。砼随打随压光。（十）草坪种植 护坡施工完成后，在骨架空隙中填好耕植土，按业主要求种植草坪。2211放坡面坑底放坡面1 1剖面图2 2剖面图I=5%坑底 平面布置图（十一）注意事项 由于施工现场处于山脚下，大气降水容易造成基坑积水，为保证顺利施工，所有土方施工时，在基坑底每间距 15m 时设一个集水坑，集水坑尺寸为 1m1m，深度低于基槽0.8m。如有积水采用污水泵将水提走，做法见上图（垫层厚度 100mm）：六、安全六、安全生产措施生产措施 1、认真落实安全生产合同 与甲方签定安全生产合同，并组织全体干部职工认真学习，分工负责，狠抓落实。2、加强安全意识教育，消除麻痹大意思想 施工现场设安全标语，加强宣传力度。加强安全教育，对施工人员进行上岗前的安全教育，所有施工人员必须通过安全考核后方能上岗。特殊工种必须经专业培训合格后，持证上岗作业。3、建立安全生产制度，从制度上规范施工安全 大力推进安全标准工地建设，结合现场实际情况，制定涵盖所有施工内容的安全工地建设标准和本项目具有可操作性的各项规章制度，以现场施工作业控制为重点，严格按规范、程序、标准施工，确保安全生产。制定工种安全操作规程，对施工人员进行安全交底，严格按安全操作规程的规定施工。建立安全生产检查制度，组织项目安检人员定期、不定期地进行安全检查。4、各主要项目安全措施（1）、施工现场 由于作业场靠近山林区。作业人员禁止进入山林区，作业人员严禁吸烟和使用明火，必须使用明火时，应通知项目部开动火证，并设专人看管，配备足够的灭火器材。各种施工材料分类码放整齐、稳固，拆除的模板、钢管及其它废旧物品及时清理，以保持现场的整洁有序。（2）、交通及水电设施 精品文档 收集于网络，如有侵权请联系管理员删除 施工区运输道路要求平整，保证排水畅通；特殊、危险地段设醒目的标志，夜间施工照明设施良好，并按有关规定设置行车标志，以保证行车安全。（3）、临时电力及照明线路 在施工现场专用中性点直接接地的电力系统中，采用 TN-S 接零保护系统，电气设备的外壳须与专用保护零线连接，不得在同一供电系统中有的接地，有的接零。变压器上设避雷电装置及围栏；主干线上要装设分线箱。施工现场用电线路统一规划架设，电线按标准架设，架设高度必须满足离地 4.5m 以上要求，露天设置的闸刀开关装在专用配电箱里，用电设备做到一机一闸一箱一锁一保护并标识警示标志，电工定期对设备、线路进行检查、维修。（4）劳动安全保护措施 组织全体参建人员学习劳动保护法，使参建人员能够用劳动保护法维护自身的合法权益，树立劳动安全生产思想。制定合理的劳动制度和工作时间，保证参建人员有足够的休息、娱乐和学习时间。改善劳动条件和环境，消除生产中不安全因素和不卫生状况，使参建人员有健康的体质和充沛的精力。定期发放劳保用品。对于女工在生产过程中的安全健康，采取特殊保护措施。从事有毒有害物品作业的人员，必须佩戴口罩和防腐手套，确保作业人员的安全。建立工地医疗站，配备专业医务人员，定期进行健康检查。（5）施工安全技术措施 各项工程施工前编制安全技术措施，制定操作细则，并向施工人员进行技术交底，做好安全教育工作，提高人员的安全意识。基坑开挖、按规定的基坑边坡分层下挖到符合基底承载力要求的设计高程为止。在基坑（工作坑）坡顶一定距离内，不准堆放机具、材料，弃土远离坡顶，以免压塌边坡，各种机械在边坡顶运行或操作时，均留有一定的安全距离。设置安全标志，夜间施工加强照明，在基坑旁设警示牌（灯）。各种脚手架在大风、大雨过后，必须进行安全检查，发现倾斜、下沉、松扣现象，及时修复。起吊设备起吊时，严禁起吊超过规定重量的构件，起吊过程中设专人负责指挥。混凝土灌注时，减速漏斗的吊具、漏斗及串角挂钩和吊环均要确保稳固可靠。泵送混凝土时，管道支撑确保牢固。并搭设专用固定支架，严禁捆绑在模板上及其它支架上，运输管道上不准加压或悬挂任何重物。拆除模板严格按规定程序进行，场内设立禁区标志。拆除模板先栓牢吊具挂钩，再拆除模板。拆下的模板、材料、工具严禁往下扔。在脚手架外挂安全网。（6）施工机械安全控制措施 1、车辆驾驶员和各类机械操作员，必须持证上岗，严禁无证操作，对驾驶员、机械操作员定期进行安全管理规定教育。2、严禁酒后驾驶车辆和操作机械，车辆严禁超载、超高、超速行驶，禁止使用带病的车辆、机械和超负荷运转。3、起重作业应严格执行机械使用安全技术规程和安装工人安全技术操作规程中的有关规定和要求。（7）高处作业安全措施 1、高处作业人员须戴好安全帽、系好安全带、穿防滑鞋，安全带定期检查。精品文档 收集于网络，如有侵权请联系管理员删除 2、从事架子、起重作业人员，定期检查身体，必须持证上岗。3、高处作业面上用的料具须放置稳妥，小型工具、材料随时放入工具袋内，传递料具须安全可靠，严禁抛掷，禁止重叠施工。4、夜间作业须保持良好的照明，基坑周围悬挂醒目的安全警示牌和警示灯。根据本合同段工程施工特点、水文、地质情况和所处的地理环境特点，安全防范重点为：防起重伤害事故；防高处坠落事故；防机械伤害事故；防触电、雷击事故；防交通伤害事故；防火灾事故；防洪灾事故。施工单位：沈阳双兴建设集团有限公司 现场负责人：监理单位：沈阳市建设工程项目管理中心 现场负责人：建设单位：沈阳兴齐眼药股份有限公司 现场负责人：年 月 日
