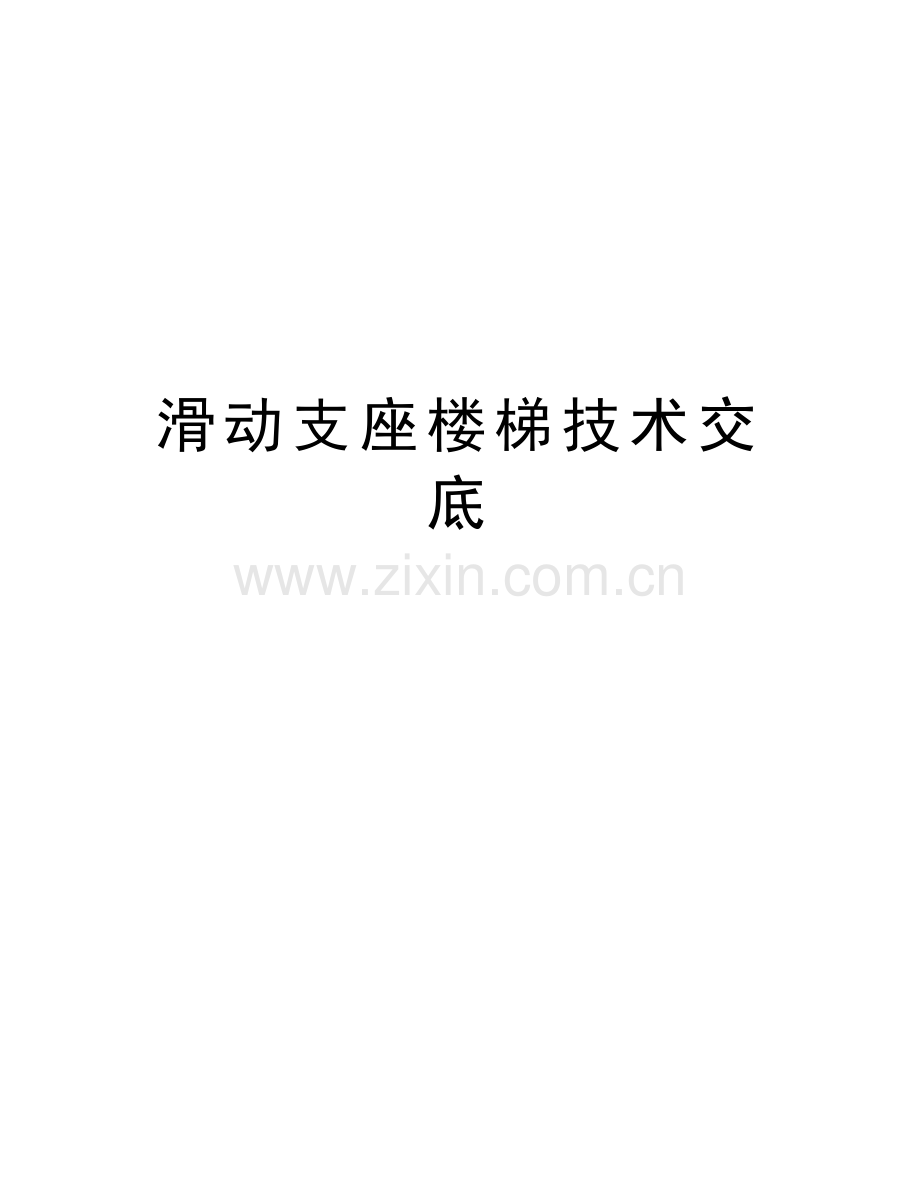

滑动支座楼梯技术交底

精品文档

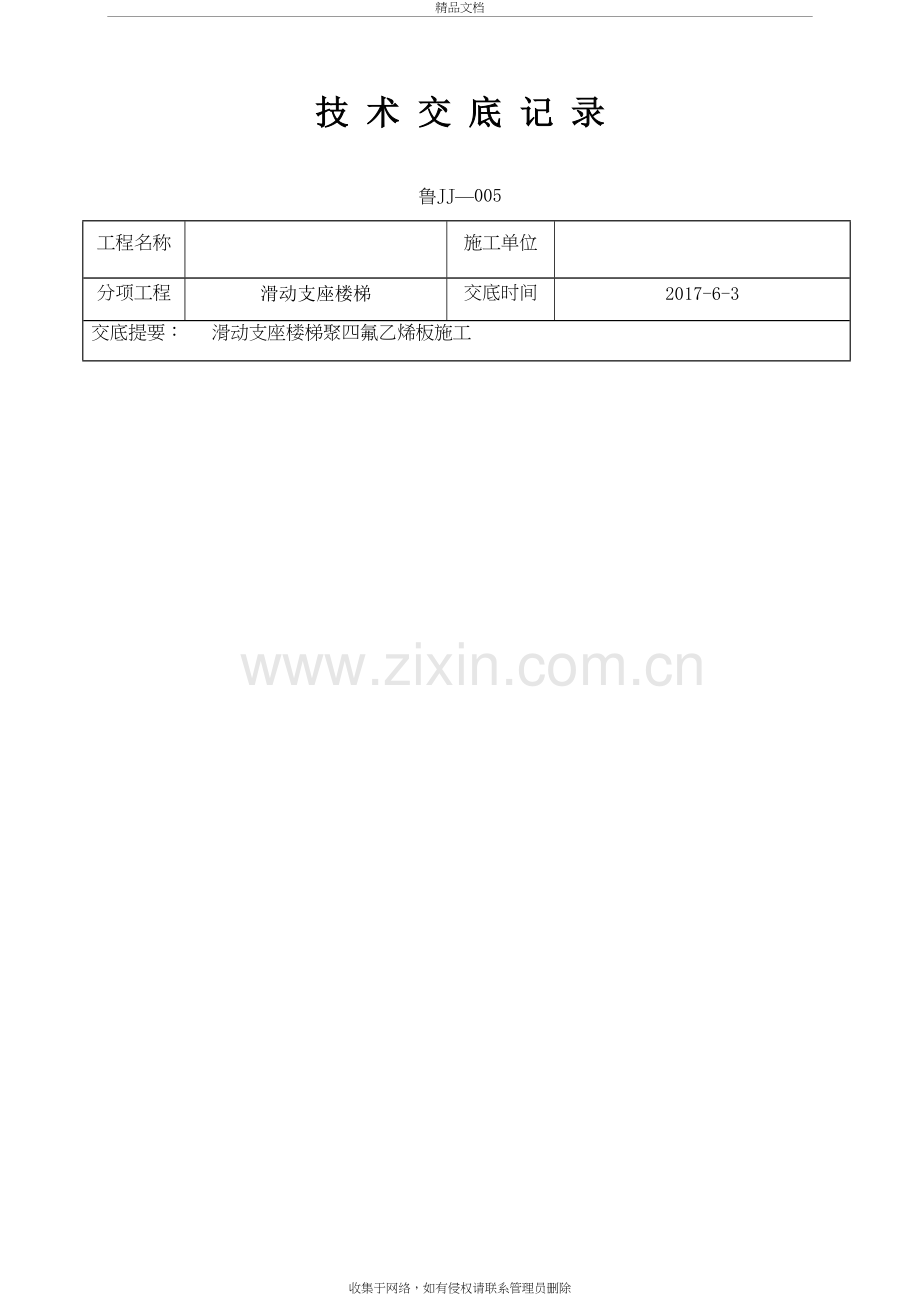

技 术 交 底 记 录
鲁JJ—005
工程名称

施工单位

分项工程
滑动支座楼梯
交底时间
2017-6-3
交底提要： 滑动支座楼梯聚四氟乙烯板施工
交底内容：
本工程楼梯1、楼梯2，±0.000以上按设计要求应做滑动支座。
1. 施工材料
5mm厚聚四氟乙烯板；M4平头螺钉或5cm钢钉。
2. 施工机具
2.1 小型机具。常用机具有型材切割机、电锤、电钻、冲击钻、混凝土打磨机等。
2.2 一般工具。常用工具有锤子、扳手、螺丝刀等。
3. 施工作用条件
3.1 楼地面结构已完成，并具有一定强度。
3.2 地面、标高已明确。
4. 施工操作工序
4.1 加工
4.1.1 根据图集及图纸尺寸，聚四氟乙烯板长为梯板长；宽为踏步宽。
4.1.2 对聚四氟乙烯板合理排料，使用型材切割机进行剪切。
4.1.3 加工成图纸所要求板块，并进行编号，运至安装场地。
4.2 放样
4.2.1 弹出楼梯第一个踏步处定位并弹出墨线。
4.2.2 根据图纸尺寸，计算出聚四氟乙烯板，并绘出加工图。
4.3 安装部位处理
弹出聚四氟乙烯板所安装轴线厚，应用打磨机将其安装部位进行打磨，保证整体水平在同一平面。
4.4 安装
将聚四氟乙烯板安放在控制线内，使用平头栓钉或钢钉，长方向两排设置，宽方向200一道，安装在混凝土结构上。
5. 施工操作注意事项
5.1 聚四氟乙烯板搬运时应有保护措施，以免损坏。
5.2 将聚四氟乙烯板与混凝土接触面使用打磨机打磨，保证表面平整。
5.3 确保连接件固定牢固，并在固定时放通线定位，使连接件安装平直，不产生偏移。
5.4 面板的品种、质量、颜色、应符合设计要求，并应有产品合格证。
6. 质量标准
6.1 聚四氟乙烯板的品种、规格必须符合设计要求和施工规范规定。
6.2 聚四氟乙烯板安装必须牢固，无弯斜。
6.3 聚四氟乙烯板表面应平整、洁净，无污痕、表面无受损处。
6.4 允许偏差应符合规范要求。
7. 成品保护
7.1 聚四氟乙烯板安装完毕，在易受污染部位用胶纸贴盖或用塑料薄膜覆盖保护；易被划碰的部位，应设安全护栏保护。
7.2 清洁中所使用的清洁剂应无任何腐蚀作用。
7.3 防止水泥砂浆等污染表面。

项目（专业）
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
