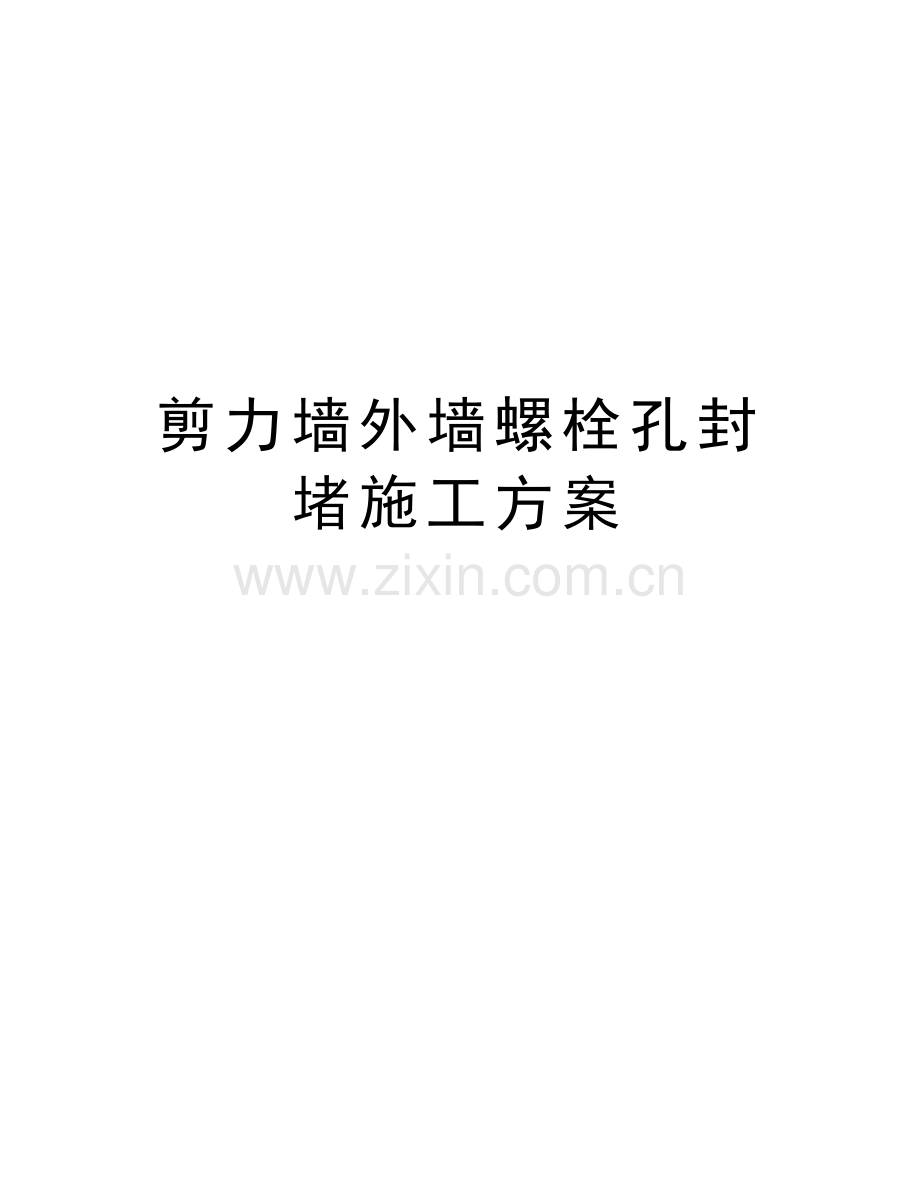

剪力墙外墙螺栓孔封堵施工方案

精品文档

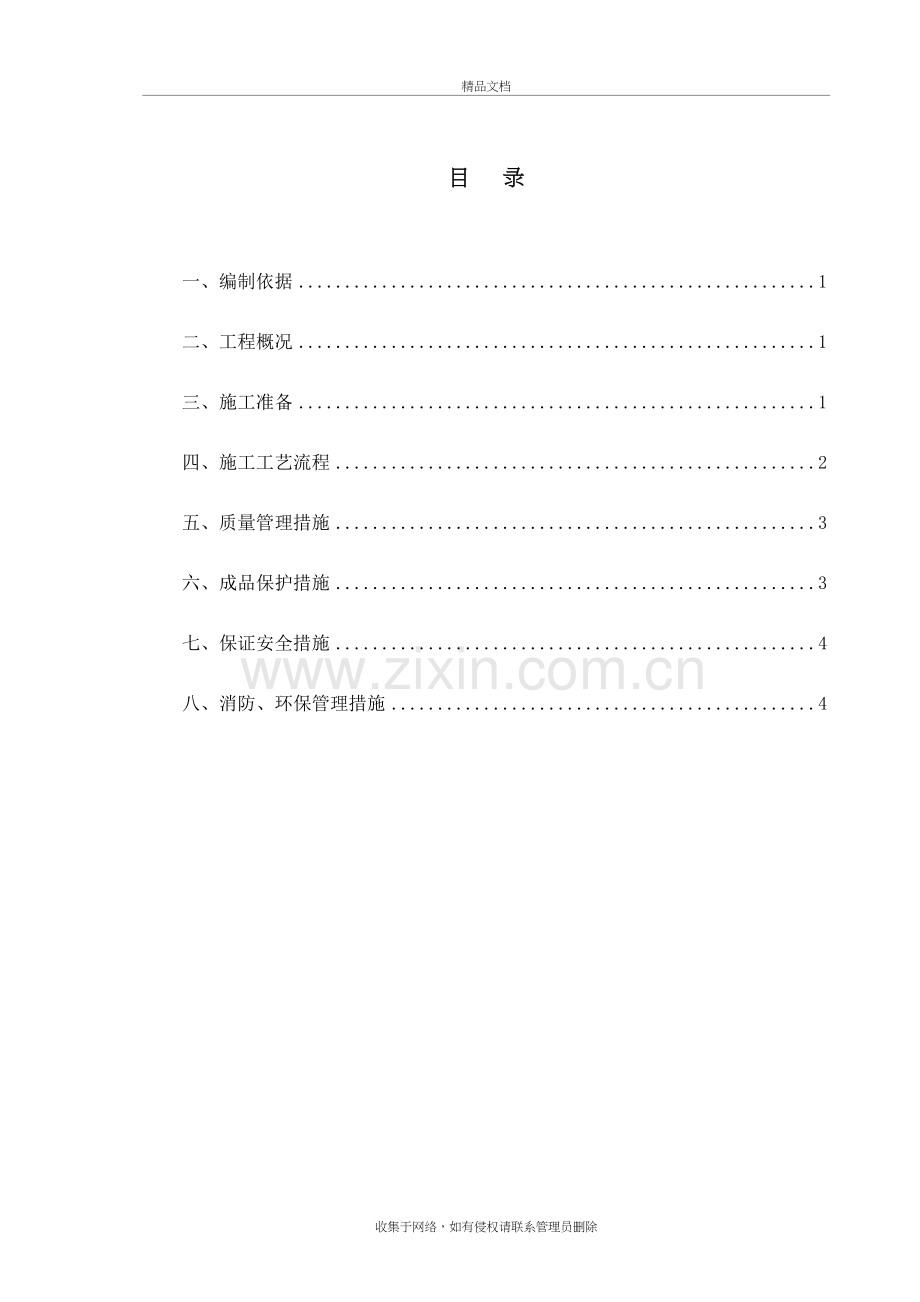

目 录

一、编制依据 1
二、工程概况 1
三、施工准备 1
四、施工工艺流程 2
五、质量管理措施 3
六、成品保护措施 3
七、保证安全措施 4
八、消防、环保管理措施 4

收集于网络，如有侵权请联系管理员删除
一、编制依据
1、紫金·江尚项目二期工程施工图纸及设计交底、洽商；
2、紫金·江尚项目二期工程施工组织设计；
3、《混凝土结构施工质量验收规范》（GB50204-2002）。
4、《建筑工程施工质量验收统一标准》（GB50300-2001）。
5、《施工现场临时用电安全技术规范》（JGJ46-2005）。
6、《建筑施工安全检查标准》（JGJ59-2011）。
二、工程概况
1、工程简况
序号
项 目
内 容
1
工程名称
吉林紫金·江尚二期工程
2
建设单位
吉林市拓宏前景置业有限公司
3
设计单位
长春民用建筑设计有限责任公司
4
监理单位
吉林正清和工程项目管理有限公司
5
勘察单位
吉林市轻工设计院有限公司
6
建设规模
总建筑面积91111.1m2，其中地下室及车库建筑面积约18337㎡
7
工程地点
吉林市高新区深中路与兴隆街交汇处
8
结构型式
地下室及车库基础为独立柱基，底板为筏板基础，结构形式为现浇框架结构；单体工程基础形式分为筏板基础（高层住宅）和桩基础（多层住宅），主体结构形式为现浇钢筋混凝土剪力墙结构，楼板为现浇钢筋混凝土楼板。

三、施工准备
1、材料准备
1.1、水泥：用P.O.32.5号水泥，有产品出厂合格证、复试报告。
1.2、砂：为中砂，过5mm孔径筛子，砂的含泥量不超过5%，并不含草根等杂物。
1.3、水：自来水。
1.4、发泡剂：有产品出厂合格证。
1.5、防水剂：有产品出厂合格证。
2、工具准备
2.1、施工吊篮、砂浆机、铲子、铁锹、安全带等。
3、劳动力安排
本工程施工采用综合作业队进行施工的方法，结合工期要求和现场施工实际情况，将施工区域划分为东西两个区域，分别由两家劳务队伍进行施工，在每栋单体配备一名专职管理人员，由项目部统一领导和协调，在施工中做到分工明确，配合密切，劳动力施工队自行安排，但应满足整进度要求。
3.1、单体封堵施工人员配备如下：
管理人员1名：负责工作安排及安全管理及现场文明施工。
瓦工2名：负责螺栓孔的抹灰封堵。
普工5人：2人配合瓦工工作，2人专职负责发泡封堵，1人垃圾清运工作。
四、施工工艺流程
1、施工工艺
1.1、外墙施工工艺：材料准备→螺栓孔及孔眼周边垃圾清理→干硬性砂浆→孔内发泡剂发泡封堵→切除多余发泡剂→防水砂浆封堵。
1.2、内墙施工工艺：材料准备→螺栓孔及孔眼周边垃圾清理→冲洗湿润→干硬性砂浆封堵。
2、施工流程
2.1、外墙
2.1.1、外墙外侧螺栓孔封堵时，利用施工吊篮进行封堵，吊篮必须有专职人员操作，在施工吊篮上作业时要正确佩戴安全带、安全帽。
2.1.2、用铲刀将露出墙面两侧的PVC管清理干净，孔眼周边残余灰浆清理并用毛刷扫净，外墙内测先用干硬性砂浆封堵，在从外墙外侧用发泡剂发泡，待发泡剂达到强度后将露出墙体部分的发泡剂内卧20mm以外部分切除，在用防水砂浆进行封堵。
2.2、内墙
2.2.1、室内墙体利用门式脚手架搭设操作平台，进行封堵墙体螺栓孔。
2.2.2、先用铲刀将露出墙面两侧的PVC管清理干净，孔眼周边残余灰浆清理并用毛刷扫净，浇水湿润后开始从墙体一侧用干硬性砂浆封堵，封堵过程中需要手工进行填实，直至墙体另一侧露出干硬性砂浆为止。
3、质量标准
3.1、封堵施工时严格按本方案进行施工。
3.2、墙体表面清理干净。
3.3、封堵完成后墙体外观平整，没有明显的凹凸现象。
3.4、保证每个封堵的螺栓孔密实，不空不漏。
五、质量管理措施
由于本工程工期紧，工序搭接要求严格，为了达到合同规定的质量要求，必须在施工前和施工过程中加强监督，专人专职负责各道工序。具体质量控制措施如下：
1、在施工前认真进行技术交底，将设计意图和操作规范落实到作业层，做到一次成活，避免返工。
2、切实把好原材料检验关，凡是进场材料需持有出厂合格证或试验报告，并认真做好外观检查。材料进场后，由现场试验员按规定进行取样复试，复试合格后及时向监理单位报验，严禁不合格材料上楼施工。
3、砂浆搅拌由专人负责操作，严格按配合比进行控制。
4、过夜的砂浆不得使用，落地灰要及时回收，从新搅拌使用。
5、严格执行“三检制”，及时检查墙体质量，做到项目部、分包施工队和施工班组层层把关，检查达不到要求或没检查的施工部位不得进行下道工序。砌体施工中，按要求及时进行检查验收，及时发现问题，解决问题，确保工程质量。
6、项目部主管工长、质检员，要认真对施工班组进行监督管理，严格按施工规范、工艺规程、技术交底的要求进行施工；在施工过程中和完成施工后进行自检、互检、交接检，发现问题立即反馈信息并按照指令进行整改。
7、做好现场文明施工工作，施工中做到工完料清，加强成品保护。
8、水泥存放地点要有严密的防水措施，而且底部需垫高周围要有良好的排水措施避免水泥因水淋雨泡而积块失效。
9、严格按施工方案及技术交底进行施工，各工种之间应办理工序交接检。
六、成品保护措施
1、加强对施工操作人员的教育，增强成品保护意识。
2、落地砂浆及时清除，收集再用。以免与地面粘结，影响下道工序施工。
3、对进场的材料、成品或半成品要进行进场检验，检验合格后分类管理、挂牌标识、妥善保护。
4、砂浆强度达到要求后，立即进行浇水养护，养护期不少于3天。
七、保证安全措施
1、工人进场后立即进行安全技术交底，做到将交底交到每个人工人手中。
2、墙外操作人员注意需穿防滑鞋、系安全带。
3、对施工临边进行防护、施工机械进行检查维修保养，确保安全运行。
4、室内使用脚手架时保证架体牢固，使用长4000mm，宽250mm，厚度为50mm脚手板。脚手板要与架体绑扎牢固，探头不得大于200mm。
5、施工中使用的吊篮组装、操作、维护等均由项目部指派专人统一进行管理。
6、施工人员使用电动吊篮前，在吊篮外侧及两侧使用密目安全网封挡。
7、吊篮操作人员必须佩带独立于悬吊平台以外的安全绳。
8、吊篮操作人员必须经过安全技术专业培训，考试合格，取得吊篮操作证后方可上篮操作。
9、吊篮操作人员须身体健康，患有心脏病、高血压、恐高症等疾病人员严禁从事吊篮工作，严禁酒后作业。
10、吊篮严禁做冲击载荷实验，不得私拆、更改吊篮的任何部件，使用时必须保持吊篮的水平，篮内物品必须摆放均匀，不得超载。
11、起降吊篮必须由一人操作，篮内作业必须将安全带挂在专用保险绳上，其他地方严禁系挂安全带或不系安全带作业，严禁在吊篮内吸烟、斗殴、打闹。
12、作业时所用工具必须拿稳拿牢，作业中所产生的垃圾应及时清理，袋装下楼，严禁高空抛物。
八、消防、环保管理措施
1、严格执行吉林市政府主管部门制定的关于建设工程施工现场消防和环保相关的各项要求和措施。
2、对施工现场的易燃、易爆、巨毒物品设专库存放，由专人保管。
3、现场严格执行用火审批制度，事后有检查。
4、室内要有足够的消防器材，且布局合理，现场设置义务消防员负责现场消防工作。
5、贯彻吉林市政府颁发的关于环保施工的规定和条例。
6、防止噪音扰民，防止灰尘污染环境，现场设专人清扫，并及时洒水防潮。
7、施工产生的垃圾及时清运出现场。
