仰拱技术交底

精品文档

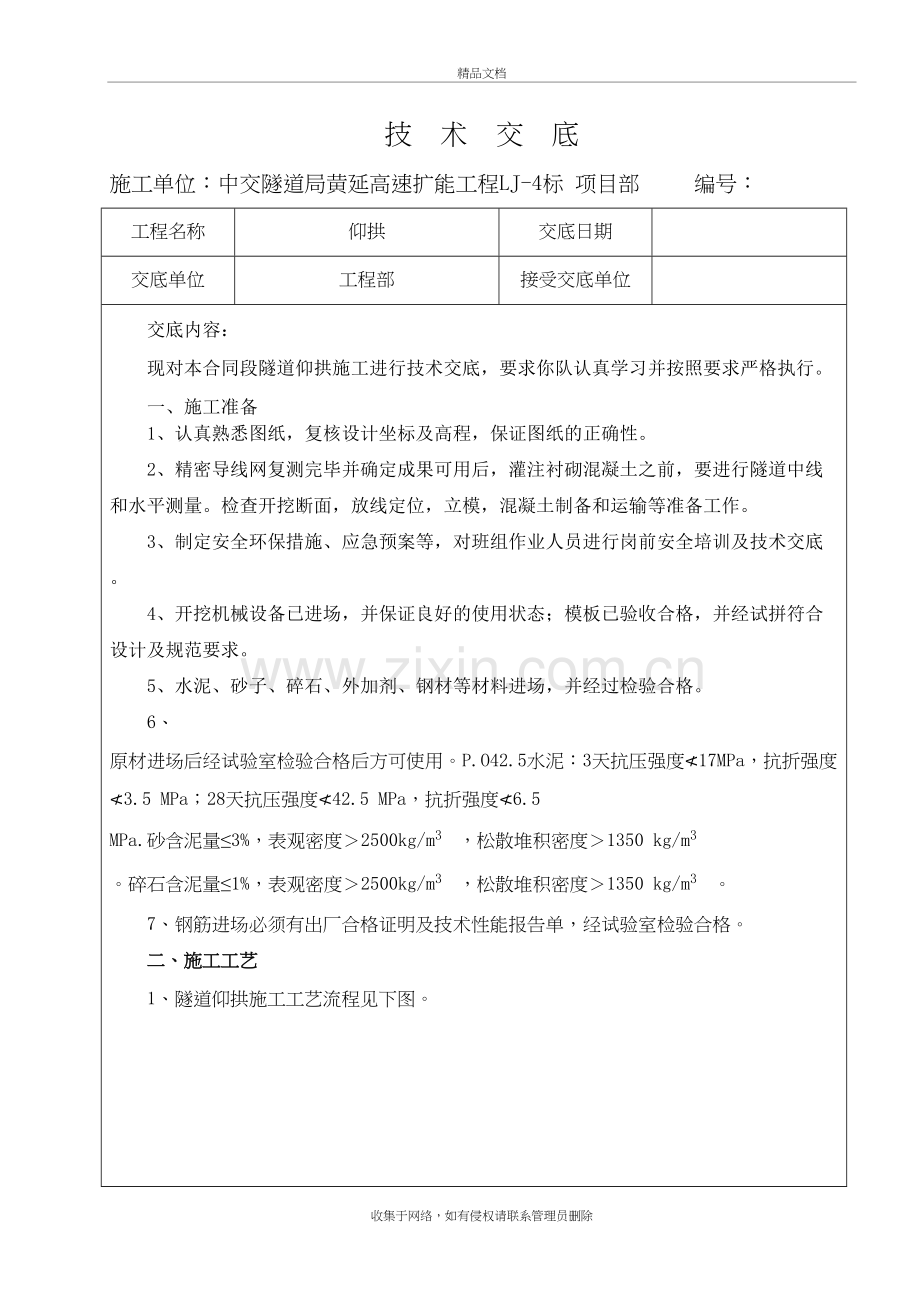

技 术 交 底
施工单位：中交隧道局黄延高速扩能工程LJ-4标 项目部 编号：
工程名称
仰拱
交底日期

交底单位
工程部
接受交底单位

交底内容：
现对本合同段隧道仰拱施工进行技术交底，要求你队认真学习并按照要求严格执行。
一、施工准备
1、认真熟悉图纸，复核设计坐标及高程，保证图纸的正确性。
2、精密导线网复测完毕并确定成果可用后，灌注衬砌混凝土之前，要进行隧道中线和水平测量。检查开挖断面，放线定位，立模，混凝土制备和运输等准备工作。
3、制定安全环保措施、应急预案等，对班组作业人员进行岗前安全培训及技术交底。
4、开挖机械设备已进场，并保证良好的使用状态；模板已验收合格，并经试拼符合设计及规范要求。
5、水泥、砂子、碎石、外加剂、钢材等材料进场，并经过检验合格。
6、 原材进场后经试验室检验合格后方可使用。P.O42.5水泥：3天抗压强度≮17MPa，抗折强度≮3.5 MPa；28天抗压强度≮42.5 MPa，抗折强度≮6.5 MPa.砂含泥量≤3%，表观密度＞2500kg/m3 ，松散堆积密度＞1350 kg/m3 。碎石含泥量≤1%，表观密度＞2500kg/m3 ，松散堆积密度＞1350 kg/m3 。
7、钢筋进场必须有出厂合格证明及技术性能报告单，经试验室检验合格。
二、施工工艺
1、隧道仰拱施工工艺流程见下图。

混凝土生产、运输
开挖
清底、抽排水、接缝处理
检查签证
浇筑砼
测量
立模
仰拱砼养护
填充砼浇筑
混凝土生产、运输
仰拱钢筋绑扎
填充砼养护
检查签证
检查签证

仰拱、仰拱填充施工工艺流程图

2、工艺要求
①施工前于隧道边墙每隔5米施放测量控制点，作为仰拱开挖及混凝土施工控制点。为不影响机械车辆通行，仰拱、仰拱填充利用栈桥平台进行混凝土施工。
②仰拱及仰拱填充浇注范围如图2所示。首先绑扎仰拱钢筋，浇注仰拱衬砌C30混凝土，待仰拱衬砌混凝土终凝后浇注仰拱填充C15片石混凝土。混凝土在拌合站集中拌合，混凝土罐车运输至施工现场。
③将隧底虚碴、杂物、泥浆等清除干净，并用高压风将喷射混凝土基面吹洗干净，超挖部分采用同级混凝土回填。
④仰拱衬砌及仰拱填充混凝土分段施工，每4~6m施作一次。
⑤仰拱填充片石混凝土应距离模板大于150mm，且片石间距应大于粗集料的最大粒径，并应分层摆放，捣固密实。

三、施工控制要点
①仰拱衬砌钢筋绑扎前，应利用放样于两侧边墙的控制点挂设施工线，并于仰拱底部初期支护喷射混凝土面上打设定位钢筋，以此定位仰拱衬砌钢筋，定位钢筋上采用油漆画线控制钢筋标高。
②衬砌钢筋于洞外集中加工制作，弯制前应调直、除锈，其中主筋与箍筋在洞外弯制好后运送至洞内，纵向分布筋在洞外下料。
③钢筋绑扎设置垫块，垫块梅花型布置，严格放置在分布筋与主筋交叉位置。
④采用定型钢模板，利用绑扎钢筋过程中的定位钢筋，模板地面焊接钢筋支撑模板，焊接钢筋固定模板，防止其上浮，堵头模板采用木模板。附着式振捣器振捣。
⑤仰拱衬砌混凝土终凝之后浇注仰拱填充混凝土及沟槽底部C25混凝土，首先浇注仰拱填充混凝土，应分层浇注，回填片石人工回填，插入式振捣棒振捣密实。
⑥沟槽底部混凝土浇注过程中，采用间隔式，利用未浇注段做临时积水坑。先施工靠近掌子面一侧，以防止施工用水浸泡未开挖部分土体和拱脚。

四、质量检查及检验标准
1、仰拱顶面高程和曲率应符合设计要求，高程允许偏差为±15mm。
检验数量：每一浇筑段检查一个断面。
检验方法：水准测量，自动断面仪测量。
2、混凝土结构表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。
检验数量：全部检查。
检验方法：观察。
3、仰拱混凝土厚度和表面高程应符合设计要求。
检验数量：每一浇筑段检查一个断面；
检验方法：水准测量，无损检测。
4、仰拱填充表面坡度应符合设计要求，坡面应平顺、排水畅通、不积水。
检验数量：全部检查。
检验方法：观察。

仰拱实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
权值
1△
混凝土强度(MPa)
在合格标准内
按规范要求检查
3
2△
仰拱厚度(mm)
不小于设计
水准仪：每20m检查一个断面，每个断面检查5点
3
3
钢筋保护层厚度(mm)
≥50
凿孔检查：每20m检查一个断面，每个断面检查3点
1
五、注意事项
1、仰拱混凝土应分段浇筑、一次成型，不留纵向施工缝。底板沟槽底部的连接应符合设计要求。仰拱应采用防干扰作业栈桥等架空设施施工，仰拱拱座应与墙基同时浇筑。
2、仰拱填充混凝土不得与仰拱混凝土同时浇筑，仰拱填充混凝土浇筑前应清除仰拱表面的杂物和积水。表面处理应符合设计要求。
3、仰拱和底板的施工应符合以下规定：
⑴基地开挖应圆顺、平整、不得欠挖，超挖部分应用同级别的混凝土回填。
⑵仰拱、底板混凝土浇筑前应将基地虚渣、杂物、积水等清除干净。
⑶仰拱宜超前拱墙模筑衬砌，其超前距离宜保持15米。
⑷仰拱施作各段一次成型，不得分部浇筑，施工时宜采用栈桥，避免影响洞内交通。
⑸仰拱填充应在仰拱混凝土达到设计强度的70%后施作。
4、仰拱含填充砼强度达到5MPa后行人方可通行，达到设计强度100%后车辆方可通行。
六、安全环保要求
1、安全要求
1)现场施工人员必须熟悉安全操作规程，坚守岗位，根据劳动组织分工原则各负其责。建立健全安全生产责任制，做到分工明确，责任到人。建立和完善各项安全作业制度和防护措施，并狠抓落实，使全体施工人员有章可循，有法可依。定期进行安全大检查，对查出的安全隐患限期整改并复查。
2)正确指挥和组织生产，坚持“安全第一”的原则，严格控制加班加点，防止因人员疲劳、机械超疲、各种动力车辆超速或超高超宽装载而发生的事故。汽车装土、卸土时，停卸地点平整坚实，在危险地段卸土设专人指挥。
3)深化教育，强化安全意识。施工人员上岗前必须进行安全教育和培训，并经考试合格后发给《安全上岗证》方准上岗。电工、电焊工、架子工、质检员、安全员等特殊作业人员，必须经地方劳动局等有关部门培训合格后持证上岗。调换工种人员，必须重新进行安全培训。
4)坚持班前安全讲话制度，讲明施工中的安全隐患和预防措施。
5)配备充足的安全器材。进入现场必须佩带安全帽，高空作业必须佩带安全绳和安全带。
6)尽量避免上下双层和多层作业，无法避免时应采取必要的安全措施。
7)作好宣传和现场管理工作，非施工人员禁止入内。
2、环境保护
1)对职工定期进行环保教育及培训，提高环保意识。
2)做好废油、废料的收集、处理，不得随意排放，丢置，洞内注意污水的排放，须经净化达标后方可排放。
3)洞里外施工场地修筑临时排水设施保证排水畅通。工地废水，搅拌机、混凝土输送管及泵车清洗水泥浆等排放前先经沉淀池，并采取必要的净化措施处理达标后方可排放。
4)施工作业产生的污水应经过沉淀池沉淀，并经净化处理，符合环保部门要求后排放。
5)生产、生活中的废弃物及时处理运到当地环保部门指定的地点弃置。

交底人： 技术负责人： 安全员：
接底人：

注：本交底一式三份，班组、交底人、资料保管员各一份。
