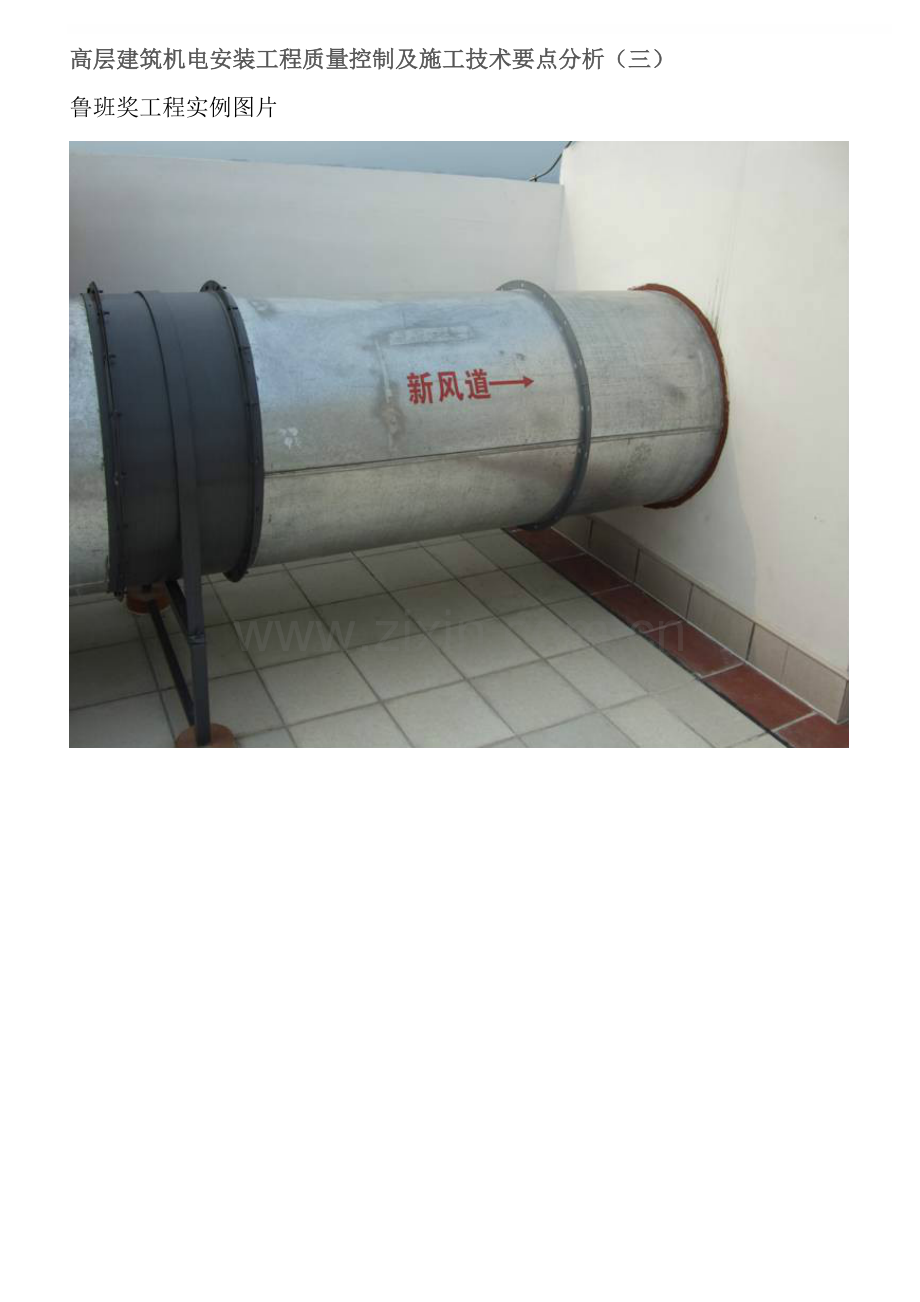

高层建筑机电安装工程质量控制及施工技术要点分析（三）
鲁班奖工程实例图片

 规范的做法

 不规范的做法

防排烟管道、风口及阀门必须采用不燃材料制作，不宜采用土建风道，当采用金属风道时，其钢板厚度按GB50243高压系统选用。风机设在屋面时，应有防护措施。加压送风防火阀的动作温度为70度，补风防火阀的可为280度。防烟和补风系统的室外进风口宜布置在排烟口的下方且高度不小于3m，当水平布置时，水平距离不小于10米。
风管改变方向、变径或汇、分支路时，不宜采用箱式管件代替，当必须使用分配气流的静压箱时，其断面风速不得大于1.5m/s；各风管管件之间的间距宜有5-10倍管径的直管段；可伸缩性金属或非金属软管的长度不宜超过2m，安装时不应有死角或塌陷，柔性风管与设备的连接长度宜为150-300mm；风管接口距离墙面或楼面宜大于150mm。

专业接头

风道拐弯处及长度超过20米要加防晃支架。
地下室排烟风机要加减震支架。
防火分区隔墙两侧防火阀距墙表面不大于200mm，穿越墙体风管段应由2～3mm钢板制作。防火阀直径大于630mm时应设固定独立支、吊架，且不得阻碍手柄的操作。

风道穿楼板及标识

（五）、设备间（配电室、泵房及无负压设备）
1、配电室
首先注意里面的桥架安装横平竖直，附件按标准设置。
配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。
正面要有盘面编号，背面也应注明编号。内部接线整齐，表识正确。接线端子要有编号
决不允许任何给排水管通过
变压器低压侧的中性点直接与接地干线连接，基础型钢接地
电缆终端头、接头、拐弯处及竖井的两端要设标志牌
配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。地沟电缆 走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。

电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。

配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。
配电柜长度大于6米，背后要有两个出口，且最小宽度为1米
门口必须安装挡鼠板。
配电柜前工作区要铺橡胶板
柜箱盘线间、线对地间绝缘电阻馈电线路大于0.5兆欧，二次回路大于1兆欧。线缆整齐

 配电室要悬挂一次系统模拟图

挡鼠板的做法：一般30cm一块，共两块，采用绝缘电木或是塑料硬胶板。

1、配电室铁制防火门及框要用铜编织线与接地干线连接。2、配电室内要预留不少于两处的接地备用点，上好螺栓螺帽、平垫、弹簧垫。

接地主干线一般明敷设，具体做法：1、距地面高度250-300mm，与墙壁间隙10-15mm。2、每段15-100mm，黄绿相间。3、水平支架0.5-1.5米，垂直支持件1.5-3米，弯曲部分0.3-0.5米。4、弯头专门加工

主接地小做法

强调
当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。（ 本条是为使零序电流互感器正确反映电缆运行情况，并防止离散电流的影响而使零序保护错误发出讯号或动作而作出的规定。）
电缆与空气开关等设备连接时，线芯及拧紧螺栓要上护套，确保操作安全
控制柜前标识

关于电缆沟：
最下端支架不小于5-10cm；最上端不小于15—20cm。
电缆上架，里面干燥、整洁、有序，支架接地良好。支架一般采用热镀锌的。电缆沟要有防水排水措施。
电缆出入要进行封闭处理

2、无负压设备机房
型钢接地，设备接地
型钢钻孔排水
表识清楚
采用不锈钢螺栓，朝向一致

设备及控制柜要有主接地

不锈钢法兰与螺栓连接，注意电化腐蚀（电绝缘片或板）。型钢要钻孔

简单的做法
给水设备的机座处理欠妥
设备安装与土建之间欠协调
没有减震装置
注意了接地与跨接
法兰长短不一

精美的给水设备间
地面处理与设备互相辉映，整洁大方表识美观

3、消防泵房
a、接地跨接：设备、伸缩节、电源线
b、滴水弯、金属卡普利管不超0.8米
c、减震措施：出水管弯头、设备
d、金属软管不能做持续导体

1、设备及支架防腐台 2、螺栓上油戴塑帽3、排水沟及警示带 4、表识清楚5、高度朝向一致6、油漆鲜艳，分色明确

报警阀组
1）距地面高度宜为1.2米，两侧距墙不小于0.5米，正面距墙不小于1.2米；
2）每个湿式报警阀与预做用阀控制的喷头数量不宜超过800个；
3）报警阀处的地面应有相应的排水设施；
4）供水总控制阀应处于开启状态，并采用信号碟阀；当不采用信号阀时，应设锁定阀位的锁具；
5）因雨淋阀组背面需接管，中心与背面墙距离不小于250㎜。
水流指示器
1）方向指示正确，且有永久性标记；
2）与信号阀距离应大于300㎜。
3）安装前先测试。
