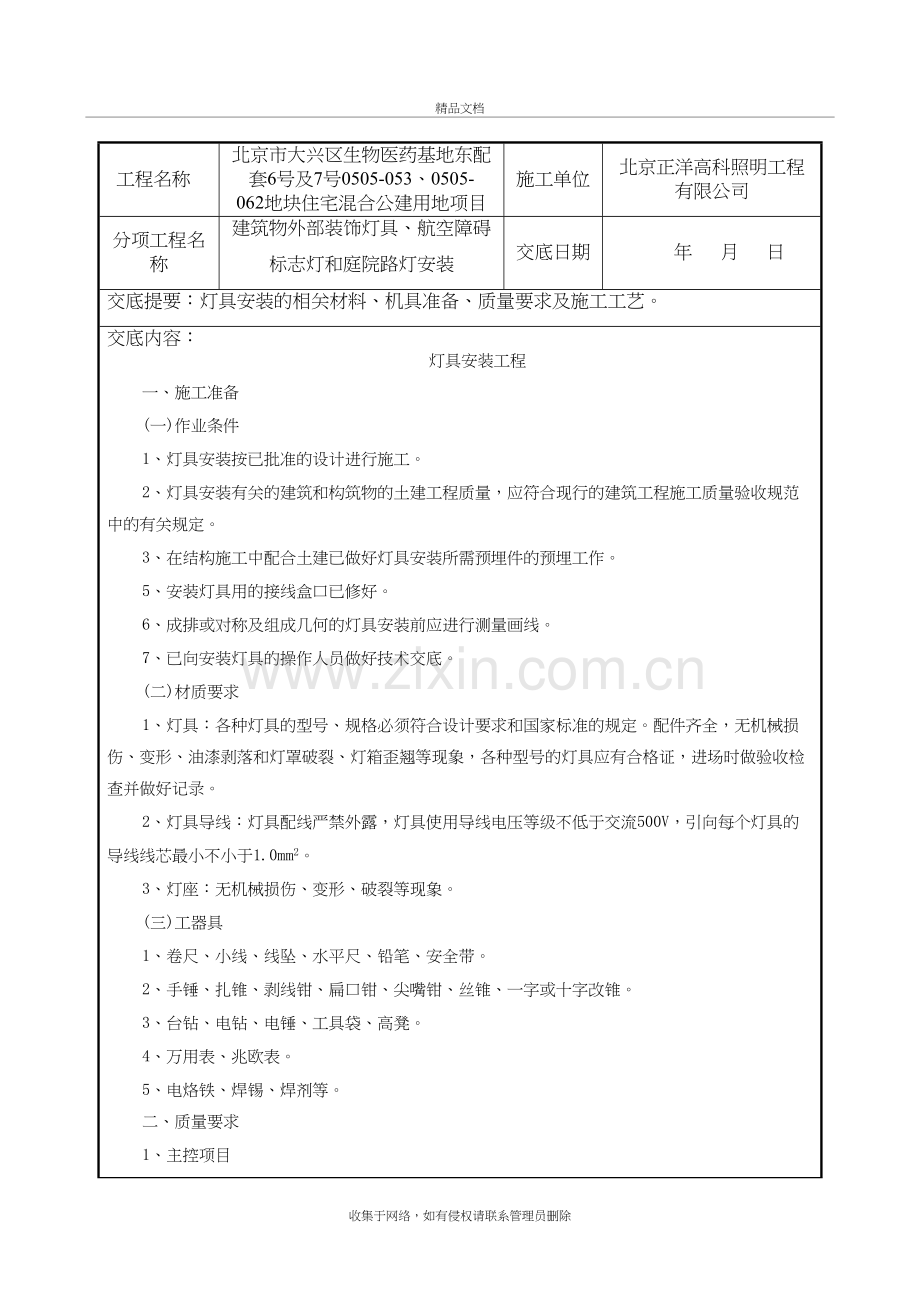

室外灯具安装技术交底精品文档 工程名称北京市大兴区生物医药基地东配套6号及7号0505-053、0505-062地块住宅混合公建用地项目施工单位北京正洋高科照明工程有限公司 分项工程名称建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装交底日期年 月 日交底提要：灯具安装的相关材料、机具准备、质量要求及施工工艺。交底内容：灯具安装工程一、施工准备(一)作业条件1、灯具安装按已批准的设计进行施工。2、灯具安装有关的建筑和构筑物的土建工程质量，应符合现行的建筑工程施工质量验收规范中的有关规定。3、在结构施工中配合土建已做好灯具安装所需预埋件的预埋工作。5、安装灯具用的接线盒口已修好。6、成排或对称及组成几何的灯具安装前应进行测量画线。7、已向安装灯具的操作人员做好技术交底。(二)材质要求1、灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。配件齐全，无机械损伤、变形、油漆剥落和灯罩破裂、灯箱歪翘等现象，各种型号的灯具应有合格证，进场时做验收检查并做好记录。2、灯具导线：灯具配线严禁外露，灯具使用导线电压等级不低于交流500V，引向每个灯具的导线线芯最小不小于1.0mm2。3、灯座：无机械损伤、变形、破裂等现象。(三)工器具1、卷尺、小线、线坠、水平尺、铅笔、安全带。2、手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥。3、台钻、电钻、电锤、工具袋、高凳。4、万用表、兆欧表。5、电烙铁、焊锡、焊剂等。二、质量要求1、主控项目(1)36V及以下行灯变压器和行灯安装必须符合下列规定：1)行灯电压不大于36V，在特殊潮湿场所或导电良好的地面上以及工作地点狭窄、行动不便的场所行灯电压不大于12V；2)变压器外壳、铁芯和低压侧的任意一端或中性点，接地(PE)或接零(PEN)可靠：3)行灯变压器为双圈变压器，其电源侧和负荷侧有熔断器保护，熔丝额定电流分别不应大于变压器一次、二次的额定电流；4)行灯灯体及手柄绝缘良好，坚固耐热耐潮湿；灯头与灯体结合坚固，灯头无开关，灯泡外部有金属保护网、反光罩及悬吊挂钩，挂钩固定在灯具的绝缘手柄上。2、一般项目(1)36V及以下行灯变压器和行灯安装应符合下列规定：1)行灯变压器的固定支架牢固，油漆完整；2)携带式局部照明灯电线采用橡套软线。三、工艺流程熟悉图纸检查灯具安装灯具通电试运行四、操作工艺(一)熟悉图纸灯具安装前应熟悉电气安装图纸，根据设计安装图纸作材料计划，灯具的型号、规格、数量要符合设计要求。(二)检查灯具1、各种灯具的型号、规格及外观质量必须符合设计要求和国家标准，并且厂家提供的技术文件中应有灯具组装、安装说明及合格证。2、灯具的配线应齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。(三)安装灯具1、一般要求：(1)行灯安装：1)电压不得超过50V；2)灯体及手柄应绝缘良好，坚固耐热，耐潮湿；3)灯头与灯体结合紧密，灯头应无开关；4)灯泡外部应有金属保护网；5)金属网、反光罩及悬吊挂钩，应固定在灯具的绝缘部分上。在特别潮湿插所或工作地点狭窄，行动不便的场所(如在锅炉内、金属容器内工作)，行灯电压不得超过12V。(2)携带式局部照明灯具的导线用橡套软线。(3)金属卤化物灯安装：灯具安装高度在5m以上：电源线经接线柱连接，不得使电源线靠近灯具的表面；灯管必须与触发器和限流器配套使用。(4)投光灯的底座应固定牢固，按需要的方向将驱轴拧紧固定。(5)事故照明的线路和白炽灯泡容量在100W以上的密封安装时应使用BV-105型的耐温线。(6)36V及以上照明变压器安装：1)变压器应采用双圈的，不允许采用自耦变压器；2)电源侧应有短路保护，其熔丝的额定电流不大于变压器的额定电流；3)外壳、铁心和低压侧应接保护地线。(四)通电试运行通电试运行：灯具安装完毕，各个支路的绝缘电阻摇测合格后，允许通电试运行。通电时间为24小时，通电后每8小时仔细检查和记录电流、电压值一次，全程共记录四次。同时检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如果发现问题必须断电，然后查找原因进行修复。五、应注意的质量问题1、成排灯具中心线偏差超出允许范围：在确定成排灯具的位置时，必须拉线，最好拉十字线。2、各类灯具的适用场所和安装方法，应参考生产厂家提供的安装示意图和说明书进行安装。何种灯具不采用木台直接安装在结构上，应由设计确定。在接地范围内安装的金属外壳灯具，灯具在体上应设有专用接地螺栓。六、成品保护1、灯具进入现场后应码放整齐、稳固，并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。2、安装较重大的灯具，必须搭设脚手架操作。安装在重要场所的大型灯具的玻璃罩应防止其碎裂后向下溅落措施，除设计另有要求外，一般可用透明尼龙编织的保护网，网孔的规格应根据实际情况决定。3、使用梯子靠在柱子工作，顶端应绑牢。在光滑坚硬的地面上使用梯凳时，必须考虑防滑措施。4、使用人字梯必须坚固，距梯脚4060mm处要设拉绳，防止劈开；不准站在梯子最上一层工作，梯凳上禁止放工具、材料。5、高空作业，无防护设施时，必须系安全带并拴在牢固部位上。项目（专业）技术负责人交底人接受交底人收集于网络，如有侵权请联系管理员删除
