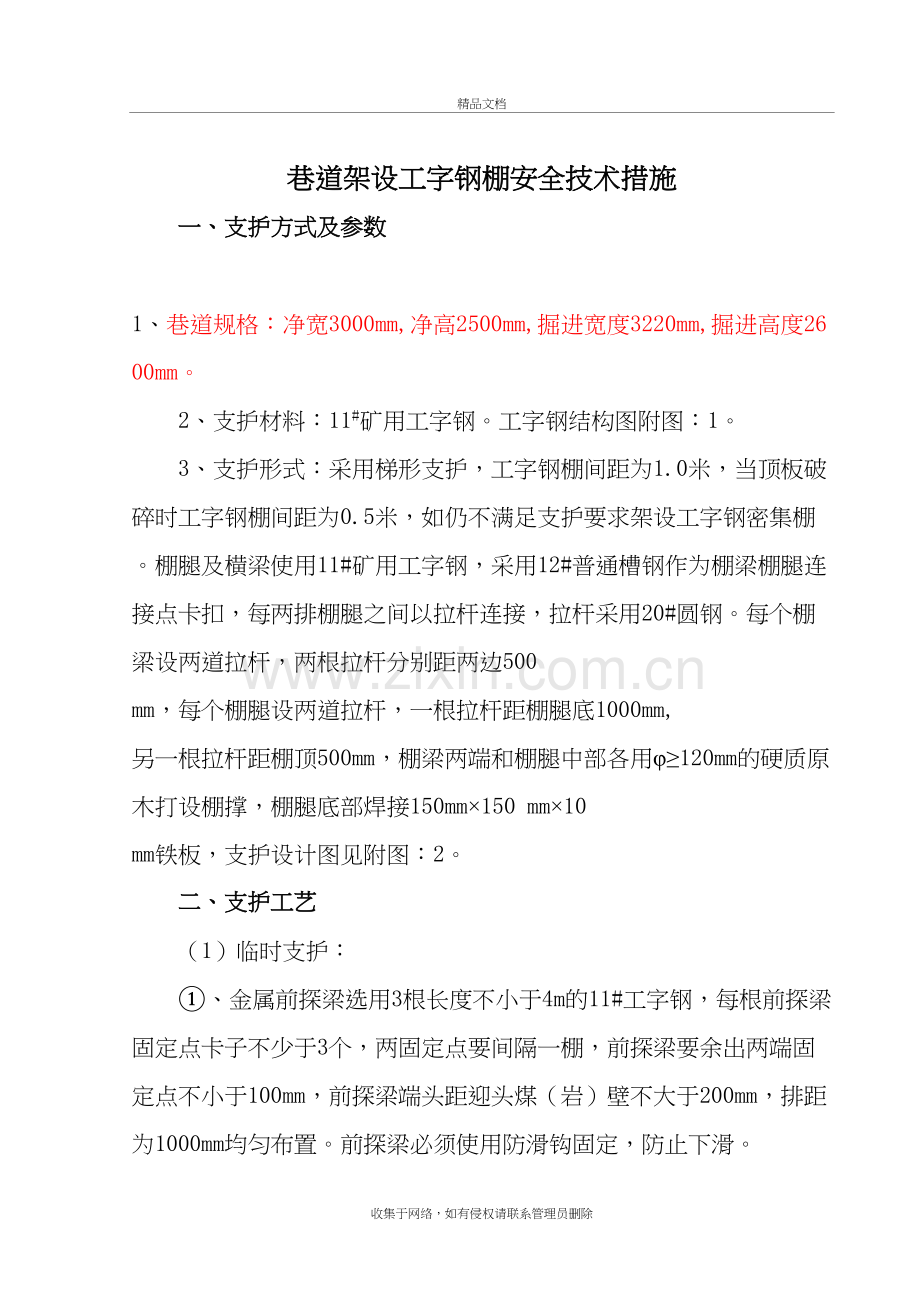

煤矿架工字钢棚安全技术措施精品文档巷道架设工字钢棚安全技术措施一、支护方式及参数 1、巷道规格：净宽3000mm,净高2500mm,掘进宽度3220mm,掘进高度2600mm。2、支护材料：11#矿用工字钢。工字钢结构图附图：1。3、支护形式：采用梯形支护，工字钢棚间距为1.0米，当顶板破碎时工字钢棚间距为0.5米，如仍不满足支护要求架设工字钢密集棚。棚腿及横梁使用11#矿用工字钢，采用12#普通槽钢作为棚梁棚腿连接点卡扣，每两排棚腿之间以拉杆连接，拉杆采用20#圆钢。每个棚梁设两道拉杆，两根拉杆分别距两边500 mm，每个棚腿设两道拉杆，一根拉杆距棚腿底1000mm, 另一根拉杆距棚顶500mm，棚梁两端和棚腿中部各用120mm的硬质原木打设棚撑，棚腿底部焊接150mm150 mm10 mm铁板，支护设计图见附图：2。二、支护工艺（1）临时支护：、金属前探梁选用3根长度不小于4m的11#工字钢，每根前探梁固定点卡子不少于3个，两固定点要间隔一棚，前探梁要余出两端固定点不小于100mm，前探梁端头距迎头煤（岩）壁不大于200mm，排距为1000mm均匀布置。前探梁必须使用防滑钩固定，防止下滑。、迎头山墙采用护山网作临时支护，护山网网孔规格为100mm100mm，护山网上部固定在棚梁上，两帮固定在两肩窝的单体上，迎头端面要全断面覆盖。（2）永久支护：工字钢棚梁长3620mm腿长2950mm，采用塑料网、竹背板花背腰帮过顶。塑料网搭茬不少于100mm，搭茬处每隔150mm用14#铁丝双股扎接。架棚净宽4000mm（腰扎）净高2600mm。棚距（中-中）600mm，棚腿扎角15，柱窝深度300mm。架棚棚体端正，正规有劲，不得淋肩、调斜、迎退山。不得出现“三空” 现象（空顶、空帮、空肩窝）。严禁架设等劲棚。棚撑、拉钩、木楔使用齐全，即棚撑为4个/棚，拉钩为6个/棚，木楔不少于4块/棚。腿窝为软岩或煤时，棚腿底部必须加大棚腿底部铁板（长300mm宽300mm厚10mm）。三、支护工艺（2）施工工序及说明1、施工前的准备工作按照设计要求准备好所有支护材料及备用料。2、施工工艺敲帮问顶打眼放炮出货临时支护架棚梁腰背出货刷帮栽棚腿腰背清理。四、安全技术措施1、严格执行敲帮问顶制度。开工前及施工过程中，班组长必须对工作面安全情况进行全面检查，确认安全无隐患后，方准人员进入工作面。2、临时支护必须紧跟迎头，严禁空顶作业。挖腿窝栽棚腿时必须在护山网的掩护下进行，每根棚腿分别由两人扶好，然后将钢梁放于脚手架上，由4人站在脚手架上安装工字钢棚，并将拉杆装好。3、棚腿与横梁之间接口要接合严密，当接口不吻合时，应调梁腿倾斜度和方向，严禁在缝口处打入木楔，槽钢与棚腿之间要焊接牢固。4、两帮棚腿要架在坚实的底板上，严禁棚腿架设在浮矸、活石上。5、架棚严禁前倾后仰，歪扭射箭，迈步现象发生，保证棚腿立直。6、钢梁与棚腿要紧贴围岩，不得松动或空帮空顶，钢梁不能接帮接顶的部位要使用勾木或木楔刹紧背牢，确保支护质量。7、每两架棚之间要用20#圆钢作为拉杆拉紧，顶部与底部各一道拉杆，不得晃动。8、严格执行“掘一架一”制度，即每掘进一架钢棚距离立即架设工字钢棚。9、挖腿窝前必须超前背帮，每帮超前背帮板间距不大于500mm，最上一块距顶梁不大于300mm，最下一块距底板不大于1.0m，背帮板必须牢固可靠。背帮板规格：长1500mm宽200mm厚40mm。10、局部超高及偏帮处必须用装煤岩的编织袋或采用“#”字木垛接实，严禁有“三空”。11、加强通风管理，风筒出口距迎头距离煤巷不超过5m，严禁微风、无风或风量不足时作业。12、严格瓦斯管理，做好瓦斯监测工作：1）瓦斯探头和瓦斯便携仪按规定进行吊挂使用，距顶不超过300mm，距帮不少于200mm。2）瓦斯检查员按规定认真检查工作地点风流中的瓦斯浓度，发现瓦斯超过1%时，必须及时汇报矿调度所并采取措施处理。13、及时清理巷道内的煤矸、杂物，确保后路安全畅通。14、加强段干部现场跟班，并严格执行交接班制度，确保安全生产。15、斜巷运输钢梁时，将钢梁竖向倾斜放于矿车内部，工字钢与矿车连接在一起，防止绞车往下运送时工字钢掉落。 16、钢梁运到井下后，要摆放整齐，一次运输量不能超过绞车的载重量。17、井下使用绞车运输时要严格按照操作规程执行，要按照运输量酌情掌握车速，严禁不带电放飞车。严格执行“行车不行人、行人不行车”制度，并设好一坡三挡。18、工作面安装临时阻车装置，防止下放物料车伤人与设备。19、施工过程中工作面的材料必须码放整齐，严禁乱扔乱放影响行人或损坏。严禁使用损坏、变形、腐朽的支护材料。20、作业过程中，施工人员必须系好安全帽带，携带好矿灯和自救器，严禁酒后上岗。当班安全员要对工作面安全情况进行监督，保证安全作业，如有意外发生要及时向项目部和调度汇报。21、在工字钢棚架设过程中，人员不得从钢梁下部通过。22、上梁时必须使用专用人字梯子，巷道两帮各一个，必须安排专人扶梯子。上棚梁时，作业人员必须口号一致，必须手托棚梁，稳抬稳放，不得扶在梁的上面，头部要在安全一侧。顶梁架上后要及时打设临时点柱进行支撑，保证安全。23、作业时，一架棚子未架好之前，不得中止工作，要按照正确的方法逐架施工。24、施工地点的架棚支护，质量不合格、歪扭、有空顶或没有按规定架设的，必须及时进行处理整修达到质量合格、安全可靠后方可继续施工。25、本措施未涉及之处，严格执行煤矿安全规程、各工种操作规程等中的相关规定。收集于网络，如有侵权请联系管理员删除
