某桥梁施工组织设计方案教学提纲.doc

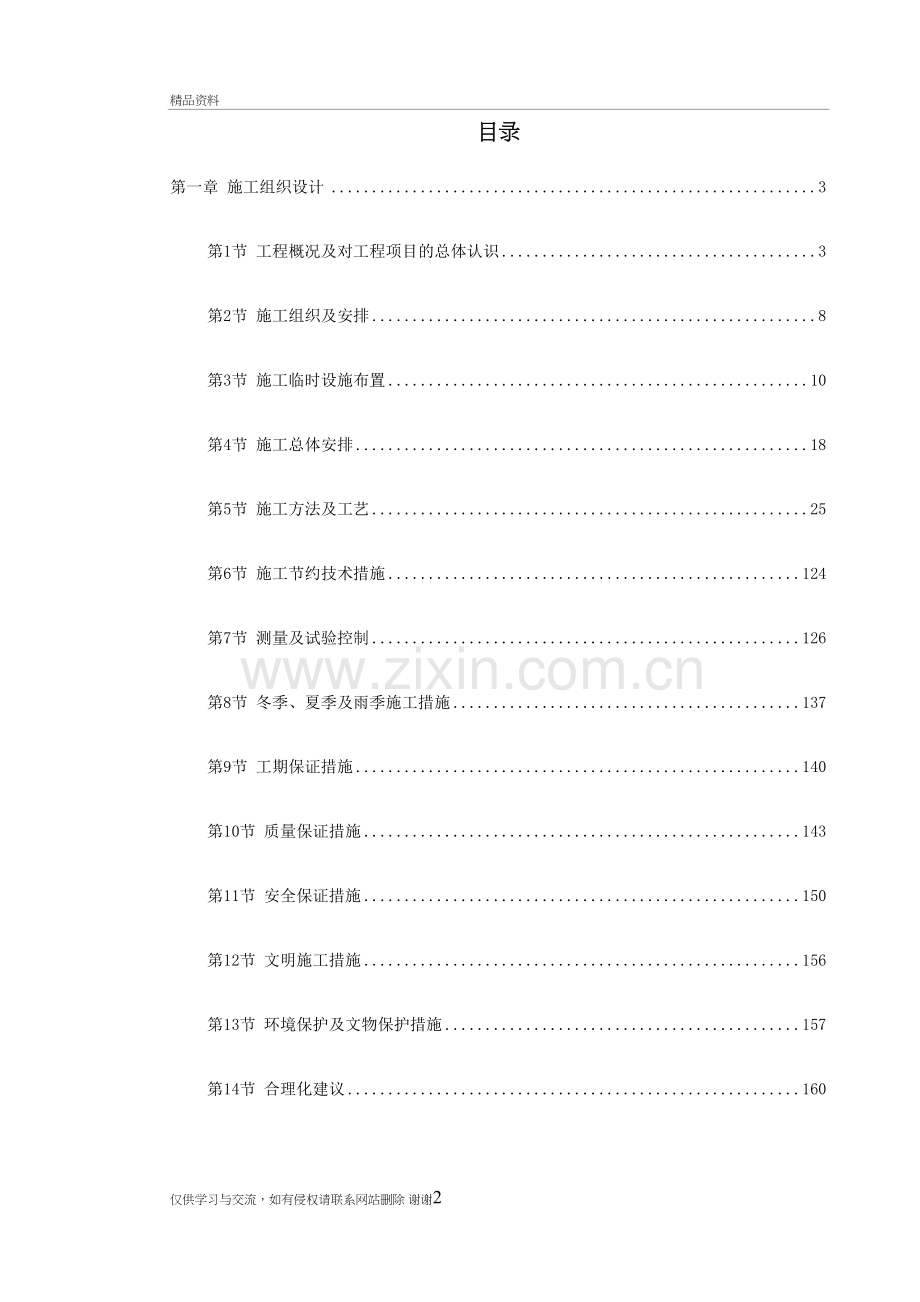

某桥梁施工组织设计方案精品资料目录第一章 施工组织设计3第1节 工程概况及对工程项目的总体认识3第2节 施工组织及安排8第3节 施工临时设施布置10第4节 施工总体安排18第5节 施工方法及工艺25第6节 施工节约技术措施124第7节 测量及试验控制126第8节 冬季、夏季及雨季施工措施137第9节 工期保证措施140第10节 质量保证措施143第11节 安全保证措施150第12节 文明施工措施156第13节 环境保护及文物保护措施157第14节 合理化建议160第15节 其他应说明的事项161第16节 图标及格式164第二章 项目管理机构配备情况186第三章 拟分包项目情况表205第一章 施工组织设计第1节 工程概况及对工程项目的总体认识1.1 工程概况1.1.1 项目的位置及地形、地貌本工程位于江阴市区，东面与环城北路连接，西侧与规划中的五星路相连，主桥连续跨越老锡澄运河、锡澄运河及紧靠运河的西侧的通江路。是连接江阴市东西向主要交通干道五星路上的城市桥梁，设计范围K0+082 至君山路交叉口（包括君山路交叉口），主线全长约744m。本处属于长江三角洲冲积平原，地貌较单一，锡澄运河宽约80m，老锡澄运河宽约50m，地面标高在4.45m 左右，地势较平坦，主墩处小岛地面标高3.3m 左右。运河水位受长江潮水的影响变化较大，两岸边石砌护墙高3.03.5m，锡澄运河向北约3km 与长江连通。1.1.2 气象、气候当地属于亚热带季风气候，夏季盛行东南风，冬季盛行偏北风。平均风速3.6m/秒，历年最大风速为27m/秒。历年平均气温15.2，历年极端最高气温为38，历年极端最低气温为-14.2。最热月份为七月，月平均气温27.8；最冷月份为一月，月平均气温为2.3。多年平均降雨量1025.6mm，年平均气压为1016 毫帕，平均相对湿度为67。1.1.3 工程地质及水文条件当地的基岩埋深变化较大，深部基岩主要为中生代三叠系灰岩、白垩系砂岩。上层土层主要为亚粘土、淤泥质亚粘土、亚砂土等，基岩埋深超过150m。地表水主要为锡澄运河河水，水深3.5m4.5m，受地表汇流和长江潮位的控制。地表水和地下水对混凝土无腐蚀性，对钢结构有弱腐蚀性。1.1.4 交通、通讯、水电等施工条件本项目路线为于江阴市内，交通十分便利，工程所用材料等均可利用公路或水路运输。江阴市通讯系统健全，固定、移动通讯均可为工程建设服务。沿线水电供应情况良好，业主已协调解决水电供应，可满足生产和生活需要。1.1.5 主要工程数量工程项目主要为五星桥及匝道桥、匝道、路基、路面及附属设施。桥梁分为三大部分：主桥为（38m+100m+70m）混凝土独塔单索面斜拉桥；引桥包括东西引桥，西引桥为625m 预应力混凝土连续箱梁，东引桥为625m+425m 预应力混凝土连续箱梁；匝道桥仅有D 匝道桥，为320m 钢筋混凝土连续箱梁。主线桥全长615.60m，匝道桥总长60m。路基工程主要为桥台后及匝道路基，路面工程为路基及梁上面部分，附属工程主要为防护及排水工程、交通管理项目、环境及绿化工程。1.2 对工程项目的总体认识1.2.1 工程项目建设的意义本工程是江阴市的景观工程，在桥梁工程中比较有代表性和个性，是江阴市实现“一桥一景”的重点工程之一。为实现这个目标，我单位将“精心组织，严格施工”，保证结构物“内实外美”。同时加强施工中的监控，保证桥梁线性优美，并与附近环境良好的结合起来，最终实现景观工程的目标，为江阴市做出贡献。1.2.2 工程项目的特点、施工重点和难点1.2.2.1 工程项目的特点1.2.2.1.1 本工程为市政工程，处于江阴市内，桥梁跨越多条道路，并与部分道路相交，施工受市政交通和环境制约。1.2.2.1.2 工程项目众多，包括主桥、引桥、匝道桥、匝道、路基、路面及附属工程施工。主桥的结构复杂，包括大直径钻孔灌注桩、大体积混凝土承台、独塔单索面不等跨固结式斜拉箱梁。1.2.2.1.3 工期紧工期为12 个月，365 日历天，而拆迁工程又不能一次到位，先期施工受拆迁工程的制约，难以全面展开并一次到位。1.2.2.1.4 由于所处的位置具有特殊性，施工将受到酷暑和冬雨季的影响及干扰。1.2.2.1.5 由于为江阴市的景观工程，质量要求标准高，必须实现省优目标。1.2.2.1.6 水电、通讯、交通运输及材料采购条件较好，对施工有利。1.2.2.3 施工重点和难点1.2.2.3.1 工程项目众多，结构复杂，工期紧，干扰大，如何利用网络及现代化管理技术，优化工程施工安排，组织好城市交通的疏导，组织多项目、多工种的平行作业及交叉作业，争取最优的工程进度是本工程施工的第一重点。1.2.2.3.2 在桥梁结构复杂、施工难度大的情况下，如何保证结构物的质量、外观和线形，保证工程一次成优，使五星桥成为江阴市一景是又一个重点。1.2.2.3.3 工程位于市区内，施工中做好环境保护和文明施工，避免扰民事件的发生是施工中的又一重点。1.2.2.3.4 主梁为不对称、单向悬浇的独塔单索面斜拉桥，施工过程中如何清除索塔东西向不平衡荷载，使索塔不发生不平衡偏转。在索力调整的同时，如何控制梁体线形及标高，使梁体的线形、高程、偏移均在允许误差范围内。在施工过程中，如何清除影响监测精度的干扰，取得精准的监控数据，以反馈索力及梁体线形调整是本项目的施工难点。1.2.3 拟采用的施工技术措施根据本项目的工程特点、重点及难点，如我公司中标，拟采用下述施工技术措施，确保工程工期、质量、环境及安全目标的实现。1.2.3.1 应用网络和现代管理技术，以主桥为重点，同时安排主桥、东西引桥、匝道工程平行作业，并实施机械化、专业化施工，设立现场调度制度，加快工程进展。1.2.3.2 采用样板开路的施工程序，对于桩基、路堤填筑、墩台及箱梁混凝土施工，均先按经批准的施工组织，首先组织样板项目施工，通过试验样板工程规范运作程序和标准，优化资源配备，优化作业流程，促进一次成优。1.2.3.3 采用大块厂制拼装钢模及优质混凝土，应用液压泵送混凝土浇筑工艺，确保混凝土构造物内在及表观质量。1.2.3.4 对混凝土集料采用遮阳措施，以及冰块降温和混凝土内管道降温及保温技术，防止大体积混凝土水化热裂缝产生。采用热水拌和掺防冻剂及热养护，防止冬季施工混凝土受冻。1.2.3.5 建立斜拉桥监控监测专业机构，对斜拉桥线形、标高和索实行自适应监控法进行监控，即施工前，先对实际结构材料进行测试，将实际工程参数与设计参数进行对比，输入计算机对原设计参数进行正反计算，得出实际施工参数，按新的施工参数进行施工控制。在施工过程中实施跟踪监测，测量梁和塔线形、标高、温度及索力，与设计再进行比较，再将实测参数利用专用软件进行正反计算，再次得出新的施工参数，按新的施工参数再进行施工控制，在每环封闭反馈控制基础上，再加上系统参数调剂过程，使整个系统自我不断地调节，最终使各线形、标高和索力均达到相互协调，得到良好的控制状态。1.2.3.6 应用全站仪、激光铅直仪进行控制测量，对索、塔进行三维监控测量和对梁的线形测量，用精密水准仪进行高程测量，确保测量精度。1.2.3.7 应用六四式军用梁作为牵索式挂篮的主要结构，使挂篮重量减轻，刚度加大，使悬浇梁段线形、高程得到良好的控制。1.2.3.8 利用75m 塔吊和施工电梯，配合爬升模板施工索塔，对拉索预埋构件采用劲性骨架一次性定位，确保索塔拉索设置精度及索塔施工质量。第2节 施工组织及安排2.1 参与本工程管理主要人员的分工职责及管理网络按四部两室进行机构设置，见第二篇 项目管理机构配备情况中的相应内容。2.2 施工队伍设置及任务划分共安排6 个队伍进行施工，其中：2.2.1 路基施工队50 人，负责路基、匝道工程、防护及排水和其他附属工程的施工；2.2.2 路面施工队40 人，负责全部路面工程施工；2.2.3 桩基施工队共80 人，负责所有桥梁桩基施工；2.2.4 桥梁施工一队共90 人，负责东引桥、D 匝道桥的墩台、梁体及附属工程的施工，同时负责东引桥、D 匝道桥及主桥混凝土的制备和供应；2.2.5 桥梁施工二队共90 人，负责西引桥墩台、梁体及附属工程的施工，同时负责西引桥混凝土的制备和供应；2.2.6 桥梁施工三队共100 人，负责主桥桩基以外全部项目的施工。2.3 调遣及上场2.3.1 设备、人员动员周期接到中标通知书后，我单位将利用5 天的时间完成所有的准备工作，兑现人员和设备等方面的各项承诺。首先，组织所有参建人员进行学习和教育，使之了解本项工程的基本情况、特点和难点以及当地的民风、民俗，并进行必要的法制教育，为顺利进场和保质、保量的完成本项工程奠定坚实的基础。其次，调集施工所需的所有设备和材料，并对其进行维修和保养，确保机械设备正常运作，为正式进场做好准备。我单位常年设有长途调运机构，考虑到2003 年9 月1 日进场。在接到开工通知书前，完成平整场地和临时设施设置，上完工程开工所需要的全部人员和设备，达到开工条件。2.3.2 设备、人员、材料运到现场的方法施工队伍及设备、材料的上场调遣采取汽车、火车相结合的运输方式到达工地。大部分的上场人员、材料和机械设备均乘火车到无锡火车站，然后通过汽车运送到达工点。距江苏省较近底部分人员、材料和设备由本单位的汽车运到工地。钢材、钢绞线、锚具、木材、水泥、油料等施工材料主要从江阴市购买，砂石料等分别从当地的砂石料场购买，汽运或水运到施工现场，水运可租用当地船只。汽车运力主要由本单位配备，不足部分的运力由地方补充。第3节 施工临时设施布置由于拆迁工作到2004 年元月份才能完毕，因此施工总平面布置中的部分场地和房屋按两期进行设置，具体布置情况见图16.4-1 施工总平面布置图所示。3.1 临时道路由于工程位于江阴市内，交通发达，可直接由通江路、环城西路和环城北路等道路直接进场，施工现场可结合实际修建部分临时道路，总长约400m。3.2 便桥为便于主桥施工并保证锡澄运河通航，拟在旧锡澄运河上修建一座施工便桥，位置设于桥位下游20m，结构形式为：桥面宽4 米，单跨跨径为6 米，每个桥墩由两根60cm钢管桩构成,钢管桩打入河床深度不小于8.0m。墩顶横桥向焊接2 根I30 工字钢作盖梁，盖梁上顺桥向均匀固定4 根I40 工字钢作纵梁，纵梁上横铺18cm20cm300cm 方木作桥面，见图3.2-1 和图3.2-2 所示。便桥的施工步骤为：先由浮吊施打钢筋混凝土管桩，桩长按便桥桥面不低于施工期间最高洪水位1 米确定，然后用角钢作剪刀撑把各桩连成一体，以增强其刚度和稳定性。然后在桩顶焊接工字钢盖梁，在盖梁上焊接纵向钢梁，然后再在纵梁上铺设方木作桥面，用铁丝将方木与纵梁固定，然后在两边安装钢筋简易栏杆。便桥钢梁和桥面的铺设安装可在驳船和浮吊的协助下进行。便桥纵断面示意图便桥横断面示意图3.3 临时供电业主已提供电力供应，并同意协调接电点，因此在西引桥方向，在已拆除的用地范围内设置一座415KVA 变压器，通过电缆接至各用电点,电缆长度约250m。东引桥和主桥采用一座变压器，现有施工用地距离主桥较远，因此计划在东侧旧锡澄运河边，靠近纺织分厂围墙的位置设置一座500KVA 变压器，主桥通过在便桥边铺设电缆供应施工用电，引桥和匝道桥等通过电缆接至各用电点，电缆长度约400m。电缆总长度约650m。照明线利用架空皮铝线由变压器接到施工驻地、施工现场及生产用房，线路长度约800m。每个变压器处搭设变电房，房屋为砖瓦结构，面积均为12m2（ 3m4m）。3.4 临时供水及管路设置施工及生活用水全部由城市自来水供应，业主已提供三处给水接入点，干线管道采用150mm 水管，支线采用25mm30mm 水管，水管主要采用埋设的方法铺设，跨越道路的部分外套钢管，主桥施工用水通过在便桥边铺设水管供应。干线水管总长约150m，支线水管总长约600m。分别在西引桥给水接入点边、旧锡澄运河岸边和E 匝道边分别设置15m3 高位水塔，水塔采用浆砌片石基础，水箱由钢板加工。两处拌和站内和主墩边分别设置15m3 蓄水池，蓄水池由红机砖砌筑，内部砂浆抹面。3.5 驻地根据施工现场调查，在锡澄运河两侧现有的用地范围内分别修建驻地，东侧为第一驻地和西侧为第二驻地，项目部设在第一驻地内。除中心试验室、办公室、材料库等重要房屋采用砖混结构外全部采用活动板房，驻地内设置生活区，修建现场办公室、生活住房和其它公用房屋。办公室按工作人员每人5m2 建设，生活住房按每人3m2 建设，会议室、娱乐室、厨房、洗浴室、厕所等按人均2.5m2 建设。3.6 试验室的设立本标段设一个中心试验室，负责所有工程项目的试验工作。试验室配备工地试验所需的各种试验仪器设备，主要试验仪器配备见表9.1（1）主要施工机械及测量、试验设备配备表。中心试验室与项目经理部设在一起，房屋面积100m2。3.7 混凝土和稳定土拌和站西侧利用现有的施工场地内设置45m3/h 自动计量拌和站，由于拆迁工作未完成，东侧拌和站分两期设置，先期在码头边靠近纺织分厂围墙处设置一座60m3/h 混凝土拌和站，本段的桥梁基础暂不施工，供堆放砂石料使用；拆迁完毕后，将砂石料堆放场地移到拆除后的场地内，拌和站经改造后继续使用。两处拌和站占地分别为30m40m 及40m40m，合计约2800m2。拌和站内分别设置8m15m 水泥库，库房地面设防水层，防止水泥受潮。后期东侧C、D 匝道间的空地内设置一座产量不小于200th 的稳定土拌和站，供应路面基层施工，占地约600m2（20m30m）。3.8 加工厂、材料库及材料堆放场在西引桥的拌和站边设置材料加工厂和材料库，进行钢筋、模板、波纹管、钢绞线等的下料加工，面积分别为10m20m 和10m10m，合计300m2。东侧的材料加工厂和材料库分两期设置，首先在已拆除的场地内设置一期材料加工厂和材料库，拆迁完毕后将材料加工厂和材料库移到纺织分厂靠近旧运河边的场地内，面积分别为10m20m 和10m10m，总面积300m2。每个材料加工厂边设置材料堆放场，面积分别为15m20m 和20m20m 用以堆放钢筋、钢绞线、模板、支架等材料，总面积700m2。3.9 值班室为便于现场地管理，在主墩处及东、西引桥的用地范围内分别修建值班室，面积均为5m6m。3.10 地面硬化材料堆放场、混凝土拌和站、灰土拌和站、加工棚、水泥库、驻地等场地均用混凝土进行硬化处理，混凝土厚度510cm，面积约7700m2。3.11 临时工程数量汇总表表3.11-1序号项目名称单位数量备注序号项目名称单位数量备注一生产房10967厕所m 2120砖混1试验室100砖混三临时工程设施2工地值班室90活动房1临时便道m400宽4.53卫生室30活动房2临时便桥座1军用梁4水泥库240活动房3电缆m6505变电站36砖混4架空铝线m8006加工棚400活动房5变压器座27材料库200砖混6混凝土拌和站2800含预制场二生活房及办公用房25307稳定土拌和站6001办公室400砖混8材料堆放场700硬化处理2宿舍1350活动房9蓄水池座315m33会议室200砖混10水塔座315m34文化娱乐室150活动房11水管m150 150mm5洗浴室10砖混12水管m60025mm6食堂300活动房13污水处理池座1100m23.12 C50 高强泵送混凝土的配制五星立交桥塔柱及梁部结构混凝土设计标号为C50，为高强混凝土，为减少成桥后的徐变收缩，混凝土尚须具有高弹性模量和质量均衡性，故按规范要求，其试配强度尚应高出设计强度一个等级，故试验制配混凝土配比时应按C60 优质泵送混凝土进行选配。3.12.1 采用优质的高强水泥配制优质高强混凝土须选用优质高标号水泥，水泥还须具有对减水剂的良好适应性，以便采用低水灰比。同时，水泥还须有较高的后期强度。故对所采用的水泥，应从当地或附近生产、供应的不同品种中，进行对比试验后方可进行选用。3.12.2 掺用高效减水剂、缓凝剂，降低水灰比混凝土强度受水灰比影响很大，水灰比越小，混凝土强度越高。为达到降低水灰比又使混凝土具有16-20 cm 的塌落度，使混凝土具有良好的泵送性能，必须掺用高效减水剂。据以往配制高强优质混凝土的经验，水灰比应控制在0.4 以下，混凝土配制的塌落度要达到20cm，混凝土塌落度损值不大于4cm，确保混凝土的泵送性能。3.12.3 严格控制粗骨料的最大粒径骨料的比重大于水泥浆的比重，颗粒越大，下沉力越大，沉降趋势加重，重力使浆体受压泌水，并积储于集料的表面。对于塑性混凝土，由于骨料下沉，水积储于集料上部，颗粒下沉形成的水集中区在水分蒸发后便形成缝隙。泌水量与重力差成正比，颗粒越少，形成的重力差越小，故配制高强混凝土须采用直径不大于25cm 的粗骨料。3.12.4 用等代取代法掺用优质粉煤灰，以提高混凝土的后期强度。3.12.5 优选配合比现场试验室根据当地可选用的水泥、骨料、高效减水剂和优质粉煤灰，按不同的配比进行配制，通过对比、交叉试验，优选配合比，并将试配资料报监理工程师核批后选用。3.12.6 采用强制式的拌和工艺为使混凝土搅拌均匀，特别是使掺入的减水剂能均匀与水泥混合，充分发挥塑化性能，又能使搅拌时间控制在2-3 分钟以内，现场拌和站采用的均为强制式拌和机。第4节 施工总体安排4.1 各分项工程的施工顺序根据工期总体要求和网络优化安排，本项目施工顺序安排上充分利用各分项工程的平面及空间关系，实行多项目、多工种的平行作业。在施工准备完成、开工报告批准后，对全桥工程实行东西引桥和主桥同步展开施工，按专业化、流程化对各分项工程进行顺序施工安排，各分项工程具体施工顺序见图4.1-1 所示。4.2 总体施工方案4.2.1 桩基施工采用TS-20 型转盘式钻机成孔，利用反循环法成孔，清孔为二次清孔。钢筋笼的钢筋集中加工，现场分节绑扎，人工配合汽车吊分节吊放焊接，导管法灌注水下混凝土。为确保桩基质量，对桩基进行无破损检测。主桥8墩施工前，首先在墩位设置草袋围堰以提供施工场地。4.2.2 墩台施工4.2.2.1 承台施工由人工配合挖掘机开挖基坑，接近桩头部位由人工开挖清理。钢筋统一加工，现场绑扎，模板为大块钢模板，采用“顶拉”结合的方法加固。混凝土通过溜槽分层浇筑，振捣棒振捣，洒水覆盖养护。4.2.2.2 引桥桥墩施工采用大块定型钢模板，模板以角钢为横肋，每节模板长度为45m，并配置短节模板，人工配合汽车吊安装。模板间通过螺栓连接，通过小桁架加固。采用碗扣式支架，钢筋现场绑扎，每个墩身一次性立模浇筑完成。4.2.2.3 主桥桥墩施工桥墩采用定型钢模板，模板以角钢为纵向和横向加固肋，肋间距为40cm，模板间通过螺栓连接，采用小桁架支撑加固的方法固定模板。钢筋现场绑扎，墩身一次性立模浇筑完成。4.2.3 引桥及匝道桥现浇箱梁施工采用满布碗扣式脚手架施工，跨路部分采用I40 工字钢跨越。侧模采用大块定型钢模板，底模为大块钢模板，内模采用自制拼装式胶板内模。梁体混凝土泵送浇筑，每段梁体一次性全断面浇筑完成，振捣采用插入式振捣棒和附着式振动器联合振捣。引桥箱梁从桥台开始分段施工，首次浇筑1.2 跨（即30.0m）箱梁，之后每段浇筑25m，如此循环，直到最后一跨浇筑剩余的20.0m 箱梁，如图4.2-1 所示。图4.1-1 具体施工顺序见图4.1-1 所示引桥施工顺序图4.2.4 主桥70m 箱梁施工70m 跨梁体跨越旧锡澄运河，运河宽50m，施工期间可封航，因此我单位将在运河内搭设2 处临时墩，利用64 式军用梁和83 式轻型军用墩作为施工支架，按3-16m 简支设置。梁体底模板采用大块钢模板，外模为大块定型钢模板，每节长度3m，并配短节，内模板采用组合钢模板。箱梁按9m(24.5m)分段施工，每段箱梁均按全断面一次性连续浇筑完成。4.2.5 主桥38m 箱梁施工主桥38m 跨为100m 跨的延伸段，横跨通江路。为保证道路畅通，将采用军用梁的方案进行施工，军用梁按3-12m 简支设置，号墩到合拢段间的11.4m 现浇段采用满布碗扣式支架施工。梁体底模板采用大块钢模板，外模为大块定型钢模板，每节长度3m，并配适当的短节模板，内模板采用自行加工的拼装式竹胶板。本段箱梁分两段浇筑，如图4.2-2 所示，每段梁体一次性全断面灌筑，泵送混凝土，人工采用插入式振捣棒和附着式振动器联合振捣。38m梁分段浇筑示意图4.2.6 主桥0段施工0#段采用满布碗扣式支架法施工，底模板采用大块钢模板，外模为大块定型钢模板，每节长度3m，并配适当的短节模板。为便于拆除，内模板采用组合钢模板。4.2.7 索塔施工0#段施工完毕后，采用翻模进行索塔施工，翻转模采用大块钢模板，每套模板分上、中、下构造相同的三节模板，模板由标准板（直线板）、边模板、角模板和调整板等组成，每节模板高度为3.0m。索塔身设附着式塔吊进行垂直运输、配合模板拆、安和爬升。混凝土集中制备，泵送浇筑混凝土，输送管沿塔吊搭设，同时在塔身设施工电梯供工作人员上下。4.2.8 主桥100m 跨箱梁施工斜拉桥100m 跨施工，总体安排如图4.2-3 所示。斜拉桥100m 跨主梁采用自行设计的牵索挂篮悬臂浇筑施工，挂篮采用双层军用梁结构，模板底结构形式与0块相同。浇筑按设计分段进行，每段长度为6.0m，一次性全断面浇筑完成。主梁施工实施全过程对梁的线形、标高和索力进行监测和监控，通过输入实际施工参数，利用专用软件，用计算机进行正、反计算，对施工控制参数进行新的调整，反复循环，使桥的线形、标高和索力相互协调，均在设计的控制范围之内，实现全桥线形、高程和索力的质量控制目标。主桥施工步骤图图4.1-1 分项工程施工顺序图第5节 施工方法及工艺5.1 桩基施工本桥设计基础均为钻孔灌注桩群桩基础，主墩下一共设12 根直径1.8m 的钻孔桩，桩长95m；其余桥墩均采用直径1.5m 或1.2m 的钻孔灌注桩，最大桩长74m 左右。本桥地质情况比较复杂，桩身穿透的地层除表层为杂填土外，余均为交替的亚粘土和粉砂层，地下水较丰富。为防止坍孔并提高成桩效率，并适应大桩径的需要，采用TS-20 型转盘式钻机成孔，利用正反循环法成孔，清孔为二次清孔。钢筋笼的钢筋集中加工，现场分节绑扎焊接，每节长度8-10m，人工配合汽车吊分节吊放，导管法灌注水下混凝土。施工中对泥浆进行循环利用，通过泥浆回收池、沉淀池及时回收废弃泥浆和钻渣，并运至指定地点，防止对江阴市环境造成污染，并避免对灌渠的造成破坏。施工工艺见图5.1-1 转盘式钻机施工工艺框图。5.1.1 围堰施工采用草袋围堰，为减少下沉，围堰内分层填筑粘土和小砂卵土的混合物。为减少对河水的污染，草袋内套塑料袋保护层，防止土渗漏。草袋按上游到下游的顺序码设，每层错缝布置，草袋分两层码设，中间利用砂卵石挤压淤泥。为减少冲刷，围堰外侧利用片石笼加固。围堰平面布置及施工顺序见图5.1-2 和图5.1-3 所示。5.1.2 施工准备5.1.2.1 场地布置施工前，调查地下管线和电力线情况，搭设坚固稳定的工作平台。合理布置施工现场的机械设备、沉淀池、储浆池位置及施工方向和顺序。5.1.2.2 护筒的加工和埋设由6mm 钢板卷制，长度为2m，直径大于钻头直径2040cm，采用挖孔埋设。5.1.2.3 泥浆池设置及泥浆制备为节约用水并减少污染，在泥浆池坑底铺设五彩布两道，施工完毕全部拆除并恢复地貌。泥浆采用合格的粘土利用泥浆搅拌机造 浆，可掺入适量的纯碱来改善泥浆的性能，或购进优质粘土、膨润土配制泥浆。5.1.3 成孔施工5.1.3.1 钻机就位汽车吊配合钻机就位， 中心偏差应小于50mm，钻杆的垂直度误差小于1%。5.1.3.2 钻孔在首段03m 内应为慢速钻进，泵量应适中，防止坍孔或护筒下部漏水，钻机启动形成正常正循环后再开始正式钻进。图5.1-1 转盘式钻机施工工艺框图成孔过程中随钻进利用反循环抽排渣土，从孔口及时补充优质泥浆，根据地层情况调整钻进工艺和泥浆指标。由于地层主要为亚粘土和粉砂层，为避免坍孔，亚粘土部分主要采用低钻压、快转速、大泵量“的钻进规程；粉砂层控制钻具下降速度和适当降低回转速度，为防止坍孔、埋钻，采用较大的密度、粘度和静切力的泥浆，并经常清理积砂。5.1.3.3 清孔及成孔检查第一次清孔是在终孔后利用钻机自身清孔，第一次清孔后进行终孔检查用重锤检查孔深，采用检孔器检查孔径、孔形和倾斜度等指标，检验合格后安好钢筋笼和导管，由泥浆泵通过导管压入泥浆进行二次清孔，清孔过程中不断计算出孔底沉渣厚度，直到孔底沉渣及泥浆含砂率和容重符合设计及技术规范的要求。二次清孔检验合格后，经监理工程师签证即进行水下混凝土浇筑。5.1.4 成桩施工5.1.4.1 钢筋笼制作安装及水下混凝土配制钢筋笼在现场分节预制，节长8-10m，利用汽车吊分节吊装焊接。混凝土按设计标号高一级选配，塌落度不小于20cm，并具有良好的和易性和冷凝性，其初凝时间不小于8 小时，以确保混凝土初凝前完成全桩混凝土的浇筑，防止混凝土浇筑不下或后浇混凝土顶破已浇混凝土的断桩事故发生。5.1.4.2 泥浆指标灌注前尽量保证泥浆比重介于1.031.10 间，含砂率不大于2%，粘度不大于1720pa.s，胶体率大于98。5.1.4.3 灌注设备安装导管法灌注水下混凝土，采用250mm 无缝钢管作为导管，导管采用丝扣连接，避免导管漏水，减小拉阻力。导管底口距孔底的距离控制在2540cm 之内，导管分节编号并做好详细的记录。首批混凝土的隔水措施采用球阀法。5.1.4.4 水下混凝土灌注步骤：先制备0.1 0.2m3 水泥砂浆置于球阀上部，然后向漏斗内泵入混凝土，漏斗内的混凝土量满足孔内埋置深度要求并在后台储备一定数量后，剪断导管口球阀挂索，将首批混凝土灌入孔中，与此同时向漏斗内泵送混凝土，以保证连续灌注的质量。浇筑过程中,进行对孔内混凝土标高连续监测,核对浇筑数量,根据埋置深度, 由人工配合汽车吊及时拉升及拆除导管，保证导管埋深一般在26m 之间即可,施工中应防止拉升导管过度或埋深过深导致断桩事故发生。5.1.4.5 桩头处理桩头超灌部分在基坑开挖时用风镐凿除，桩顶预留1030cm 由人工凿除。5.1.4.6 桩基检测桩基质量检验除通过对浇筑过程混凝土的用量与浇桩长度进行核检,对混凝土浇筑的连续性进行核查以及时对混凝土试件进行测定均合格外,还对所有桩进行小应变无损检测,以检验桩的连续性、均匀性及核实桩的实际强度，无损检验必须合格，对不合格桩要报监理工程师及设计部门，要进行补强或补桩处理。5.2 引桥墩台施工桥墩全部为扁柱式墩，墩宽5.40m，厚1.2m，侧面刻槽深度为20cm，桥台为U 形桥台，下部为5.85.82.0m 承台。5.2.1 承台施工由人工配合挖掘机开挖基坑，钢筋统一加工，现场绑扎，模板为大块钢模板，采用“顶拉”结合的方法加固，即内部设外套PVC 管的通长“拉筋”，外部用方木撑于坑壁上。混凝土通过溜槽由四角向中心分层浇筑，振捣棒振捣，洒水覆盖养护。5.2.2 桥墩施工由于墩柱高度较低，均一次性立模浇筑完成。5.2.2.1 钢筋绑扎施工前绑扎前检查预埋钢筋的位置，发生偏移及时行调整。钢筋就地绑扎，施工脚手架采用碗扣式支架，按绕墩双层搭设，顶部支架间利用木板搭设工作平台。5.2.2.2 模板设计、安装采用大块刚性钢模板，面板厚度为6mm，模板设计成三种标准模板，以角钢为横肋，每节模板长度为45m，并配置短节模板。模板间通过螺栓连接，通过小桁架及纵向2根拉筋加固，桁架竖向间距为1.0m，避免设置通长拉筋，加固方案见图5.2-1 所示。清理模板并按要求涂抹脱模剂，模板的缝隙可夹止浆胶条，人工配合汽车吊将模板分块拼装就位，主钢筋上按设计厚度设置保护层块，地锚固定模板上口。5.2.2.3 混凝土浇筑混凝土泵送到墩顶作业平台后通过串筒和漏斗分层浇筑，每层厚30-50cm，人工利用振捣棒振捣，适当控制混凝土的泵送速度，以减小模板侧压力，同时设专人定位捣固，防止振捣不足或过振。无盖梁的墩位、支撑垫石与墩身同时施工，采用墩顶设垫石定形支架垫石的位置及标高，用高精度水平尺找平，人工二次压浆抹面压实抹光，并按设计埋设好相关预埋构件及预留好预埋孔洞，使垫石混凝土与墩身形成整体。5.2.2.4 模板拆除及养护拆模前要防止模板被撞击或振动，拆除时间要通过试验确定，一般情况下可在混凝土强度达到2.5Mpa 后由人工配合汽车吊分块拆除，拆模后用薄膜包裹养生。5.2.3 盖梁施工对于设盖梁的桥墩，盖梁侧模和底模均为大块钢模板，利用满布式碗扣支架施工，汽车吊配合施工，混凝土泵泵送浇筑。整平地基后用蛙式打夯机夯实，按梅花形搭设碗扣式支架，支架下铺设混凝土垫块。托架上铺设方木，最后铺钢板作为底模板。钢筋在底模上绑扎，人工配合汽车吊安装侧模板，通过侧向三角桁架式肋与底部方木横梁联结及顶部“拉筋”而形成支撑，见图5.2-2 所示。支座垫石与盖梁一同浇筑，垫石浇筑要严格控制垫石的平面位置、结构尺寸、高程及四角高差。浇筑前仔细检查钢筋、模板和预留孔道等，验收合格后进行施工。盖梁养护到75以上强度后，由跨中向两端对称拆除支架及底模板。图5.2-2 盖梁模板加固及支架示意图5.2.4 桥台施工采用大块钢模板进行施工，主要通过外部支撑的方法加固，由于台身高度较低，因此一次性浇筑完成。台帽采用碗扣式支架和钢模施工，台身、台帽、垫石一次施工浇筑完成，立模及钢筋绑扎完成经检查签证后，采用泵送车直接浇筑混凝土，人工插入式捣固，支座垫石设置与桥墩相同。顶面二次抹面后，用塑料薄膜覆盖养生，混凝土强度达到2.5MPa 以上后拆模，拆模后连续覆盖浇水养生，时间不少于7d。5.3 引桥箱梁施工引桥箱梁采用满布碗扣式脚手架施工，跨路部分采用I40 工字钢跨越。箱梁侧模采用大块定型钢模板，底模采用大块钢模板，内模采用自制拼装式胶板内模。梁体混凝土采用全断面灌筑，混凝土用液压泵送浇筑，振捣采用插入式振捣棒和附着式振动器联合振捣，以保证混凝土的密实度。按设计图要求，箱梁从桥台开始分段施工，首次浇筑1.2 跨（即30m）箱梁，之后每段浇筑25m，如此循环，直到最后一跨浇筑剩余的20m 箱梁。现浇箱梁具体施工见施工工艺见图5.3-1 所示。5.3.1 支架支架下部基础经过碾压，并加混凝土垫石，垫石为50cm50cm15cm 混凝土块，标号为C20，每块混凝土面积为0.50.5=0.25m2，每根柱下面承受面积为0.25m2，另外再考虑一些地基不均匀性和受力面未完全利用，折减0.2，这样每根柱下实际受力面积为0.250.8=0.2m2，经过处理地基每平方米承载力按10T 计算，每根架柱下可以承受100.2=2T 压力，此条件完全满足施工要求。布设垫石时一定要使垫石与地基紧密贴合，使整个受力面能完全被利用，必要时可以铺设一层砂垫层。支架搭设梅花形布置，立杆间距基本为90cm90cm。托架和底座的调节长度必须满足施工需要,具体搭设方法见图5.3-2 所示。托架上延纵向铺设10cm10cm 的方木，横向铺设15cm 宽、4cm 厚的木板，木板间距20cm。支架的搭设宽度每侧应超出桥梁翼板0.7m 作为工作平台（见图5.3-3 所示）。考虑到外模为有肋的钢模板，全部支架搭设成相同的高度，以利于模板的拆除和转移利用，搭设支架时将托架粗调到设计高程。5.3.2 模板施工为保证梁体的外观，所有外模板全部采用大块钢模板。5.3.2.1 底模及预拱度设置采用大块钢模板作为箱梁底模，底模的铺设应按设计和施工要求，结合预压实验结果设置预拱度。首先，在支架拼装好后，对支架进行等载预压试验。荷载可用钢锭或旧钢轨分层码放。在支架加载前精确测出各部位的初始值，加载后连续观测3 天，每天按时观测三次，并详细记录。当连续观测三天趋于稳定后，进行卸载，并及时观测支架沉降量和回弹值。底模标高控制为：H=H+r+式中：H:底模立模标高；H :设计梁底标高；r :梁跨中各断面的设计预拱度； :预压后各相应断面的弹性沉降量；图5.3-1 现浇箱梁施工工艺框图图5.3-2 满布碗扣式支架布置示意图图5.3-3 模板、支架布置示意图5.3.2.2 外侧模设计外模板的面板采用6mm 厚的钢板，用角钢作为加劲肋和支撑结构，每节长3m，并配以适当的短节，模板间通过螺栓连接，模板的结构形式见图5.3-3 所示。5.3.2.3 内模设计内模板基本为“”型，模板分两次安装。模板有活动的底模板、下拐角模板、上拐角模板和顶模板，可以即时拆装，见图5.3-4 所示。图5.3-4 箱梁拼装式竹胶板内模示意图5.3.2.4 模板安装模板安装过程中严格控制模板间的缝隙，缝隙要求不大于2mm，并用胶带粘贴密封，表面刷脱模剂。5.3.2.4.1 底模安装底模安装前应将支座安装就位。首先按设计位置精确放出支座位置及中心线，支座安装先检查支座预留孔道平面位置、孔深、孔径后，清理孔道，将盒式橡胶支座的螺栓利用自制定位板定位，通过浇筑硫磺砂浆支座固定，施工必须保证螺栓的平面位置、垂直度及埋深。砂浆养护到设计强度后，即可安装支座就位。在支座垫石处用特制砂浆找平，按设计标高安放好支座，并安放好支座处预埋钢板。按各断面预拱度的设置铺设底模,要求底模与支座预埋钢板接缝严密，防止漏浆。5.3.2.4.2 侧模安装由人工配合汽车吊吊装，各节之间用螺栓连接，侧模与底模之间加垫海绵条，各块侧模之间用胶带密封。由于外模高度低，宽度大，稳定性较好，因此外模可以通过下部设限位块固定，防止侧模外移。5.3.2.4.3 内模安装内模由人工在底板、腹板、横隔板钢筋绑扎完成后安装。加固以可调的碗扣式支架支顶为主。内模底板用短钢筋支顶，腹板及隔板上部用小方木临时支顶，待混凝土浇筑到小方木位置时，及时取出小方木，为防止内模上浮，用8#镀锌铁丝将内模的下拐角板与底板钢
