电气设备预防性试验的维护检修规程

一、 总则
㈠范围
1.本规程规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
2.本规程用于我站所有电气设备的预防性试验。
㈡引用标准
1.引用中华人民共和国电力行业标准《电力设备预防性试验规程》DL/T596-1996。
2.下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB311一83 高压输变电设备的绝缘配合高电压试验技术
GB/T507一086 绝缘油介电强度测定法
GB1094. 1～5一85 电力变压器
GB2536一90 变压器油
GB5583一85 互感器局部放电测量
GB5654一85 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量
GB7252一87 变压器油中溶解气体分析和判断导则
GB7328一87 变压器和电搞器的声级测定
GB7595一87 运行中变压器油质量标准
GB/T7598一87 运行中变压器油、汽轮机油水溶性酸测定法（比色法）
GB/T7599一87 运行中变压器油、汽轮机油酸值测定法（CBTB法）
GB7600一87 运行中变压器油水分含量测定法（库仑法）
GB7601一87 运行中变压器油水分含量测定法（气相色谱法）

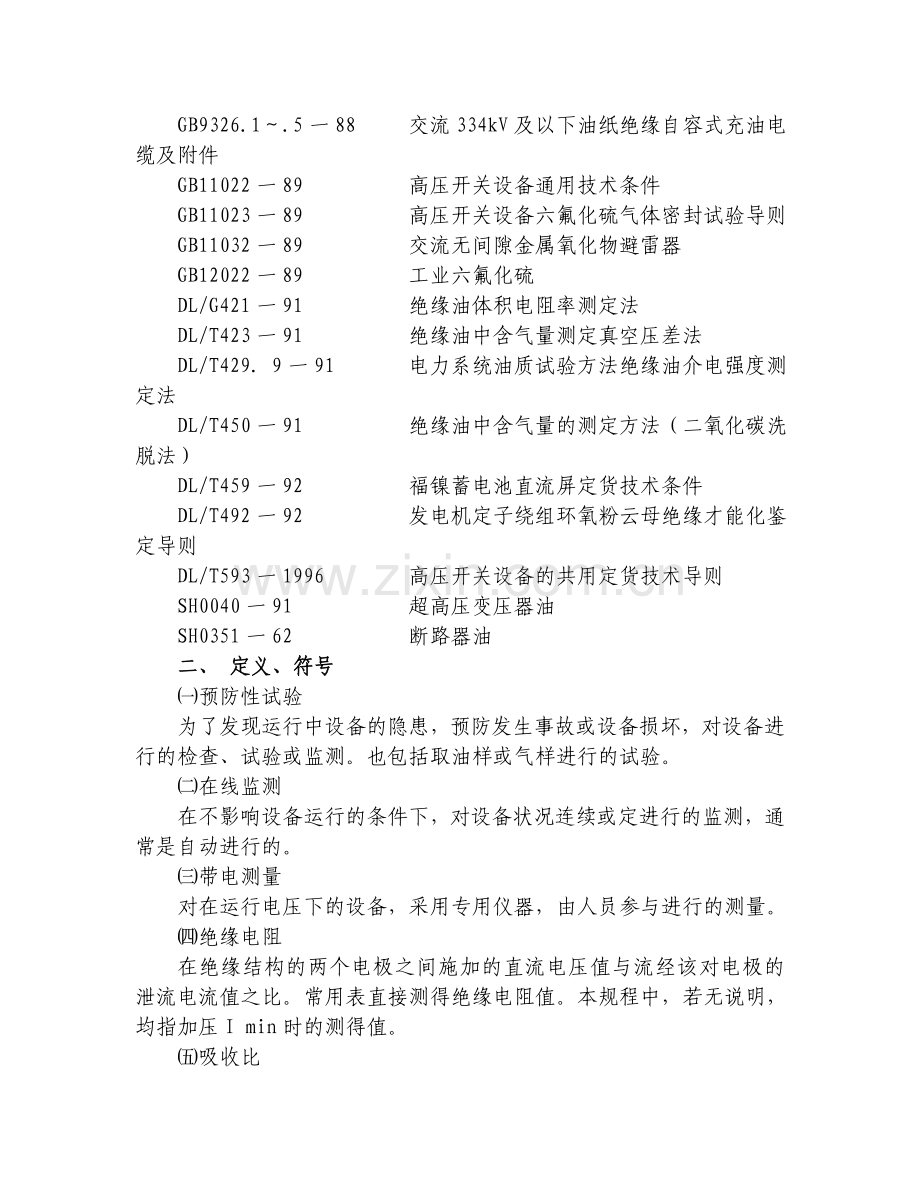

GB9326.1～.5一88 交流334kV及以下油纸绝缘自容式充油电缆及附件
GB11022一89 高压开关设备通用技术条件
GB11023一89 高压开关设备六氟化硫气体密封试验导则
GB11032一89 交流无间隙金属氧化物避雷器
GB12022一89 工业六氟化硫
DL/G421一91 绝缘油体积电阻率测定法
DL/T423一91 绝缘油中含气量测定真空压差法
DL/T429. 9一91 电力系统油质试验方法绝缘油介电强度测定法
DL/T450一91 绝缘油中含气量的测定方法（二氧化碳洗脱法）
DL/T459一92 福镍蓄电池直流屏定货技术条件
DL/T492一92 发电机定子绕组环氧粉云母绝缘才能化鉴定导则
DL/T593一1996 高压开关设备的共用定货技术导则
SH0040一91 超高压变压器油
SH0351一62 断路器油
二、 定义、符号
㈠预防性试验
为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测。也包括取油样或气样进行的试验。
㈡在线监测
在不影响设备运行的条件下，对设备状况连续或定进行的监测，通常是自动进行的。
㈢带电测量
对在运行电压下的设备，采用专用仪器，由人员参与进行的测量。
㈣绝缘电阻
在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄流电流值之比。常用表直接测得绝缘电阻值。本规程中，若无说明，均指加压I min时的测得值。
㈤吸收比
在同一次试验中，lmin时的绝缘电阻值与15S时的绝缘电阻值之比。
㈥极化指数
在同一次试验中，l0min时的绝缘电阻值与lmin时的绝缘电阻值之比。
㈦本规程所用的符号
Un设备额定电压（对发电机转子是指额定额定励磁电压）；
Um设备最高电压；
Uo/U电缆额定电压（其中Uo为电缆导体与金属套或金属屏蔽之间的设计电压，U为与导体之间的设计电压）；
U1mA避雷器直流1mA下的参考电压；
tgδ介质损耗因数。
三、 特殊规定
㈠试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关的试果，根据变化规律和趋势，进行全面分析后做出判断。
㈡遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查后执行；对其它设备可由本单位总工程师审查批准后执行。
㈢ll0kV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。110kV及以上力设备，在心要时应进地耐压试验。
50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为lmin；其它耐压的试验电压施加时间在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插计算。
充油电力设备在注油后应有足够的静置时间才可进行耐压试验。静置时间如无制造厂规u应依据设备的额定电压满足以下要求：
500kV >72h
220及330kV >48h
110kV及以下 ＞24h
㈣进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套不在此限），但同一试验电压的设备可以连在一起进行试验。已有单独试验记录的若干不验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压采用－接设备中的最低试验电压。
㈤当电力设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压：
1.当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电赶
2.当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确试验电压；
3.为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使额定工作电压确定其试验电压。
㈥在进行与温度和湿度有关的各种试验时（如测量直流电阻、绝缘电阻、tgs、泄漏电漪应同时测量被试品的温度和周围空气的温度和湿度。
进等到绝缘试验时，被试品温度不应低于＋5℃，户外试验应在良好的天气进行，且空气对湿度一般不高于80%。
㈦在进行直流高压试验时，应采用负极性接线。
㈧如产品的国家标准或行业标准有变动，执行本规程时应作相应调整。
㈨如经实用考核证明利用带电测量和在线监测技术能达到停电试验的效果，经批准可以做停电试验或适当延长周期。
