标识、标志及表面色管理规定

精品文档

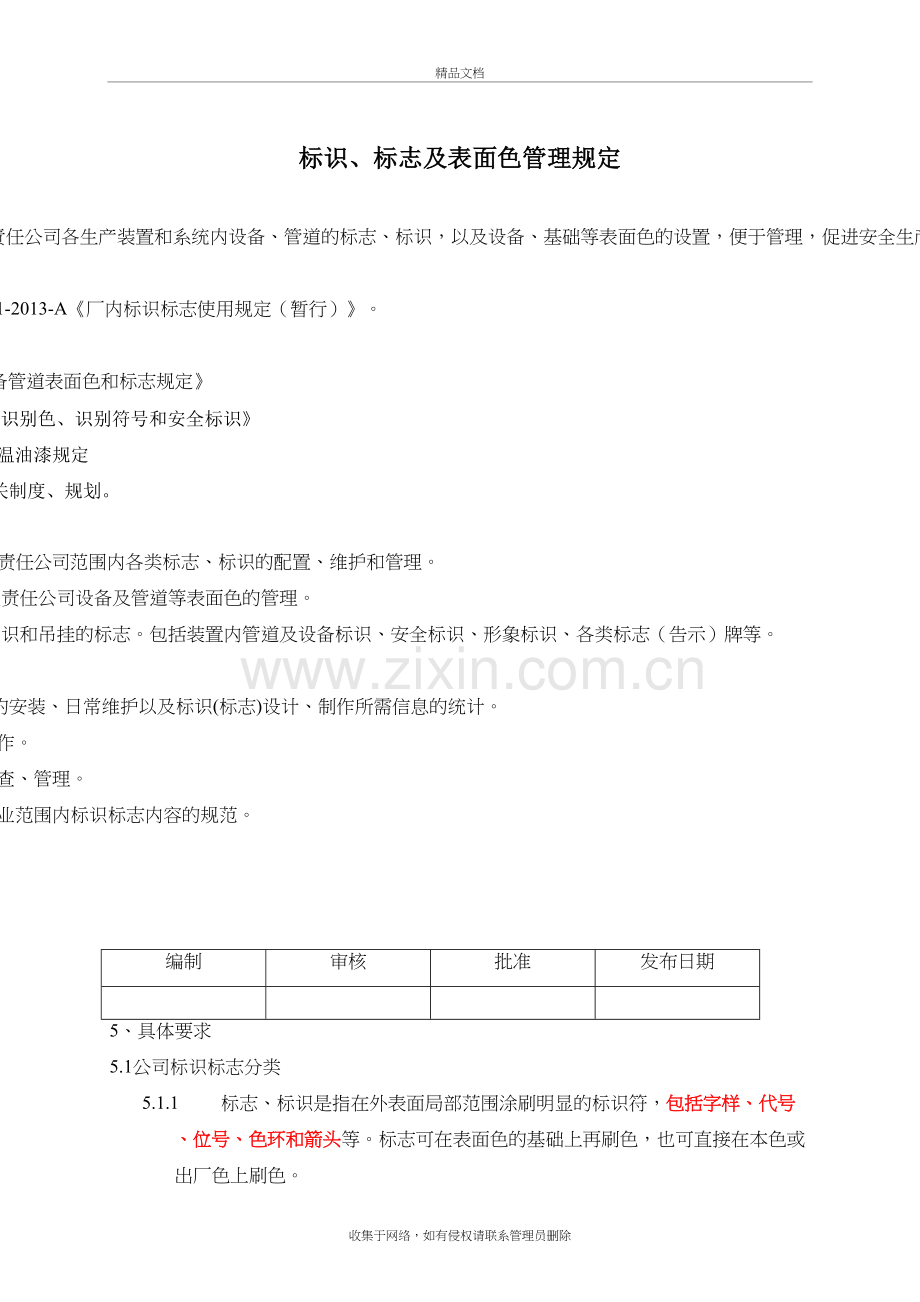

标识、标志及表面色管理规定
1、编写目的
为统一规范宁波东港电化有限责任公司各生产装置和系统内设备、管道的标志、标识，以及设备、基础等表面色的设置，便于管理，促进安全生产、现场规范和标准化，特制订本规定。
本规范用于替代DGDH－G09-01-2013-A《厂内标识标志使用规定（暂行）》。
2、编写依据
SH 3043-2003 《石油化工企业设备管道表面色和标志规定》
GB7231－2003《工业管道的基本识别色、识别符号和安全标识》
HGJ1074-79化工厂设备管道的保温油漆规定
国家有关标识标志规范及公司相关制度、规划。
3、适用范围：
3.1 本规定适用于宁波东港电化有限责任公司范围内各类标志、标识的配置、维护和管理。
3.2 本规定适用于宁波东港电化有限责任公司设备及管道等表面色的管理。
3.3 本规定适用于公司所有安装的标识和吊挂的标志。包括装置内管道及设备标识、安全标识、形象标识、各类标志（告示）牌等。
4、职责分工：
4.1 各区域负责本区域内标识(标志)的安装、日常维护以及标识(标志)设计、制作所需信息的统计。
4.2 总经办负责所有标识、标志的制作。
4.3 技术管理部负责标识、标志的检查、管理。
4.4 安全环保部和设备部负责各自专业范围内标识标志内容的规范。

编制
审核
批准
发布日期

5、具体要求
5.1公司标识标志分类
5.1.1 标志、标识是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。
5.1.2 设备标识，用于标识公司内部所有工艺设备的位号、材质、容积和主要介质等信息。
5.1.3 管道标识，用于标识公司内部所有工艺管道的介质、（管径）及其流向等信息。
5.1.4 设备挂牌，主要指动设备，用于标识设备位号、名称、电机功率、双包制、输送介质及走向、注意事项、备用等信息。
5.1.5 一般标识，包括厂区宣传牌、告示牌、办公区指示牌等。
5.1.6 安全标识，包各类指示、指令、警告、禁止标识等。
5.1.7 其他需要在公司范围内使用的标识及标志。
5.2标识（标志）的制作
5.2.1 工艺设备和管道的标识、着色应符合GB7231－2003《工业管道的基本识别色、识别符号和安全标识》和SH 3043-2003 《石油化工企业设备管道表面色和标志规定》中的有关规定。
5.2.2 标识、标志制作时以公司形象设计为蓝本，使用公司统一模板。
5.2.3 设备、安全类标识标志须符合国家及行业相关标准和规定。
5.3标志、标识的相关要求
5.3.1 标识设置应便于日常观察，大小原则上以能看清为宜，内容应符合标识事件的真实情况。
5.3.2 设备标识尺寸可根据设备规格自行确定，建议选用A0，A1，A2，A3，A4等标准尺寸或A0+1/4、1/2......加长版。标识宽度一般不大于设备粘贴面尺寸的1/3。
5.3.3 同一区域的同类型储罐，标识粘贴于同一方向同一高度，标识尺寸一致。同一区域其他设备的标识粘贴于同一高度同一面，标识尺寸应适合设备外形。
5.3.4 设备标识底板格式及色彩根据公司形象设计，统一制作。
5.3.5 设备标志统一以设备位号+名称表示，并设置设备重要参数。设备位号标识的字体为黑体，设备位号标识字体的高度分3种：
A） 装置内直径大于2m以上的设备或储罐，字高均规定为300mm，字宽按字体的正常比例。
B） 装置内直径小于2m的设备或储罐，字高均规定为200mm，字宽按字体的正常比例。
C） 罐区内的大型非标储罐，字高均规定为500mm，字宽按字体的正常比例。
5.3.6 设备标志上的位号建议设置位置见图1。

图1设备标志设置位置示意

5.3.7 管道标识应设置在通道一侧或操作面一侧醒目部位或基础上，并朝向道路、操作通道或检修侧，同一面的标识应粘贴在同一高度。直径大于20m的储罐180度对称设置标志。
5.3.8 管道标识尺寸根据管道外径（或保温外径）分档制作、安装。原则上标识宽度不大于管道（保温）周长的1/3。
5.3.9 在直管状态下，同一管道每隔15m进行一次标识；同一管排标志位置应集中布置。
5.3.10 所有管道的起点、终点、转弯处、阀门处、分支处、设备进出口处以及跨越装置和系统边界处应设置相关文字和箭头标志。
5.3.11 字样采用介质的中文名称或介质代号，同一装置或系统内的标识字体应一致。
5.3.12 当介质为双向流动时，应采用双向箭头表示。
5.3.13 字体高度根据管道直径的大小分为3种：
A）管道外径小于等于60的管子：字高为20mm，字宽按字体的正常比例；
B）管道外径大于60mm，小于273mm的管子：字高为48mm，字宽按字体的正常比例；
C）管道外径大于等于273mm的管子：字高为200mm，字宽按字体的正常比例；
5.3.14 管道标志的位置、形状和尺寸
5.3.15 管道的介质名称、介质流向箭头和色环位置形状如图2所示，图中的尺寸数值见表1。
表1 管道标识规格
管外径
a
a1
b
b1
最后一组色环和流向标志与墙距离
≤ 50
30
75
50
20
1000
50~100
50
125
85
35
1000
150~300
70
175
115
50
1000
＞300
100
250
170
70
1000

5.3.16 介质流向箭头的尖角为80°。
5.3.17 色环、介质流向箭头及介质代号应设置在操作人员容易看见的地方且整齐美观。其位置为：管廊交叉点和装置入口处，室外直线每隔 15 米一组。室内管道在弯头，阀门，法兰或分支附近设一组。管道转弯或跨楼层必须重新标识。

图2管道标识示例

5.3.18 管道介质标识颜色分红底黑字(特殊危害性介质，如酸、碱、氯气、氢气)、黄底黑字(一般危害性介质，如蒸汽、高压气体、盐水及公用工程气体)、绿底黑字（一般性介质，如水）。
5.3.19 多根管道并行于同一位置的，标识应安装在同一垂直面，朝向一致。
5.3.20 管道标识应尽可能安装于正常视线高度，架空管道标识安装于通道上方，朝向应便于观察。
5.3.21 机泵等动设备需挂牌的，应尽量综合在一块标牌。
5.3.22 动设备标牌以公司统一形象设计的模板为基准，具体内容以动力设备部要求确定。
5.3.23 动设备标牌大小建议为A5，A6规格。
5.3.24 作业标志及挂牌按实际作业内容选择。
5.3.25 安全标识制作时，采用国家标准。
6、表面色规定
6.1 表面是指不隔热的设备和管道的外表面，或者隔热的设备和管道的保护层外表面，以及钢结构的表面。
6.2 管道上阀门、小型设备表面色应符合表2的规定。
序号
名称
表面色
备注
1
阀门阀体

（1）
铸铁
出厂色

（3）
碳素钢
同管道颜色

（4）
不锈钢
原色

2
阀门手轮、手柄
交通红(RAL 3020)

3
小型设备
白铝灰色(RAL 9006)

4
调节阀

（1）
模头、执行机构
窗灰色（RAL7040）

（2）
阀体
同1

5
安全阀
同阀门颜色

表2 阀门、小型设备的表面色
6.3 地上管道的表面色和标志应符合表3的规定。
表3 地面管道表面色
序号
名称
表面色
色环/标志色/字样和箭头
（1）
非可燃液体
交通白(RAL 9016)
黑色
（2）
蒸汽
交通白(RAL 9016)
交通红(RAL 3020)
（3）
水
交通白(RAL 9016)
艳绿（G03）
（4）
消防水
交通红(RAL 3020)

（5）
氮气
淡黄（Y06）

（6）
空气
交通白(RAL 9016)
淡灰色（B03）
（7）
酸、碱
交通白(RAL 9016)
紫色（P02）
（8）
排污
交通白(RAL 9016)
黑色
（9）
装置风(软管站)
淡蓝（PB06）

备注：涂漆代号为B1和C的管道本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为D的低温管道本体颜色为黑色（改性环氧漆）。保温层外表面颜色均为交通白(RAL 9016)，需要刷色环。
6.4 电气、仪表设备的表面色和标志色应符合表4的规定。
表4 电气、设备仪表表面色
序号
名称
表面色
备注
(1)
110KV变压器
水泥灰 (RAL 7033)

（2）
35KV变压器
海灰(B05)

（3）
10KV变压器
中灰（B02）

（4）
35KV开关柜
浅灰色(RAL 7035)

（5）
10KV开关柜
卵石灰(RAL 7032)

（6）
110KV GIS
浅灰色（RAL 1013）

（7）
10KV变频器
浅灰色(RAL 7035)

（8）
10KV电容
微黄软灰色（5Y7/1）

（9）
仪表控制柜
浅灰色(RAL 7035)

(10)
仪表端子柜
浅灰色(RAL 7035)

（11）
操作台
象牙色（RAL 1014）

（12）
现场仪表箱
出厂色

（13）
现场电气箱
供货厂家标准色

（14）
路灯
浅灰色(RAL 7035)

（15）
装置灯
供货厂家标准色

6.5 与设备相连的框架、平台、梯子的表面色应符合表5的规定。
表5 平台及厂房结构表面色
序号
名称
表面色
备注
1
梁、柱、支撑、吊桩
松鼠灰（RAL 7000）

2
铺板、踏板
松鼠灰（RAL 7000）

3
栏杆（含立柱）、护栏、扶手
淡黄色 (RAL 1018)

4
栏杆挡板
淡黄色 (RAL 1018)

5
管架、管道支吊架
松鼠灰（RAL 7000）

6
放空管塔架、避雷针、投光灯架、火炬架
松鼠灰（RAL 7000）

7
其它未规定部分
松鼠灰（RAL 7000）

6.6 生产装置中的设备、机械表面色和标志色应符合表6的规定。
表6 设备、机械表面色和标志色
序号
类别
表面色
标志色
备注
（1）
储罐
交通白(RAL 9016)
灰蓝色（RAL 5008）

（2）
塔类
交通白(RAL 9016)
灰蓝色（RAL 5008）

（3）
冷换设备
交通白(RAL 9016)
灰蓝色（RAL 5008）

（4）
反应器
交通白(RAL 9016)
灰蓝色（RAL 5008）

（5）
其他容器
交通白(RAL 9016)
灰蓝色（RAL 5008）

（6）
工业炉
交通白(RAL 9016)
灰蓝色（RAL 5008）

（7）
锅炉
交通白(RAL 9016)
灰蓝色（RAL 5008）

（8）
泵
玄武石灰（RAL 7012）
灰蓝色（RAL 5008）

（9）
电机
松鼠灰（RAL 7000）
灰蓝色（RAL 5008）

（10）
压缩机
玄武石灰（RAL 7012）
灰蓝色（RAL 5008）

（11）
风机
玄武石灰（RAL 7012）
灰蓝色（RAL 5008）

（12）
汽轮机
交通白(RAL 9016)

（13）
离心机
玄武石灰（RAL 7012）
灰蓝色（RAL 5008）

（14）
鹤管
交通白(RAL 9016)
灰蓝色（RAL 5008）

（15）
钢烟囱
白铝灰色(RAL 9006)
灰蓝色（RAL 5008）

（16）
火炬
交通白(RAL 9016)
灰蓝色（RAL 5008）

（17）
联轴器防护罩
淡黄色(RAL 1021)

（18）
消防设备
交通红(RAL 3020)
交通白(RAL 9016)

备注：序号1—8，10—14类别的设备，若涂漆代号为B1和C，设备本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为D的低温设备本体颜色为黑色（改性环氧漆），详见《防腐工程统一规定》。保温层外表面颜色均为交通白(RAL 9016)。

7、其他规定
7.1 安全标志、安全色执行相关国家标准规定。所使用的颜色应与附录《色卡》一致。
7.2 对原有装置公司逐步推行统一的设备及其基础、工艺管道的表面色，在后期改造及维护、保养时进行。新建设施按本规定实施。
7.3 表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板等材料的设备和管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备和管道应刷表面色和标志。
7.4 表色统一后，工艺管道根据物料特性设置管道标志、标识。
7.5 管道和设备有保温的，表色选用交通白(RAL 9016)。设备保温外只安装设备标识，管道安装管道标识和色环（箭头标识）。
7.6 在外径或保护层外径小于等于50mm的管道上刷涂标志有困难时，可采用标志牌。
7.7 起重运输机械和机修、电修、仪修中的设备宜保持出厂色(淡黄色 RAL1018），在设备的醒目位置标明设备位号。
7.8 对火炬、烟囱等高耸设备，根据《中华人民共和国民用航空法》和《航空障碍灯（MH/T6012）-1999》设置飞行障碍标志。
8、附则：
本规定由技术管理部负责解释。
本规定自2013年5月1日起实行。
