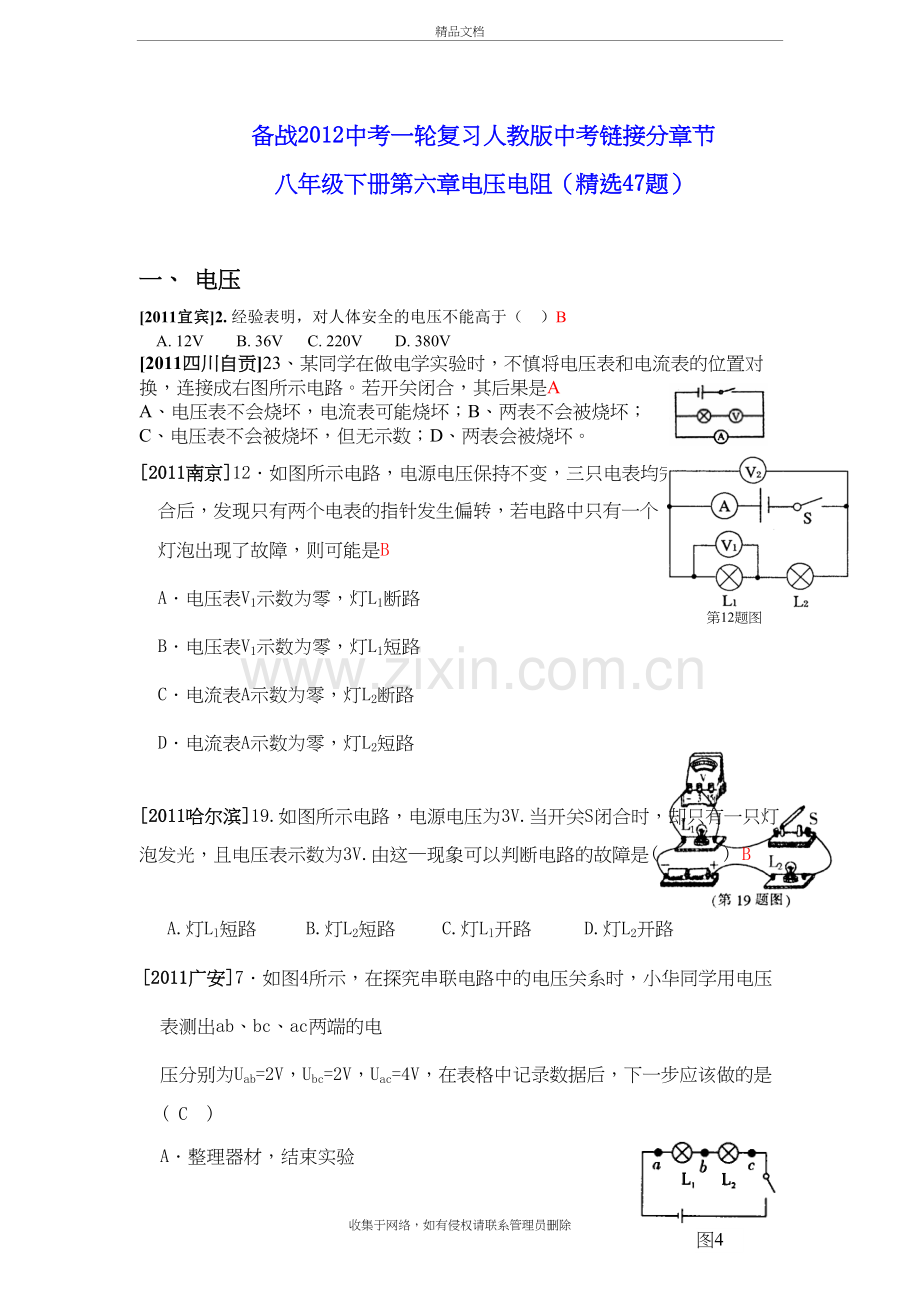

(备战2012中考一轮复习人教版中考链接分章节)八年级下册第六章电压电阻(精选47题)精品文档备战2012中考一轮复习人教版中考链接分章节八年级下册第六章电压电阻（精选47题）一、 电压2011宜宾2. 经验表明，对人体安全的电压不能高于（ ）BA. 12V B. 36V C. 220V D. 380V2011四川自贡23、某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路。若开关闭合，其后果是AA、电压表不会烧坏，电流表可能烧坏；B、两表不会被烧坏；C、电压表不会被烧坏，但无示数；D、两表会被烧坏。2011南京第12题图12如图所示电路，电源电压保持不变，三只电表均完好开关S闭 合后，发现只有两个电表的指针发生偏转，若电路中只有一个 灯泡出现了故障，则可能是B A电压表V1示数为零，灯L1断路 B电压表V1示数为零，灯L1短路 C电流表A示数为零，灯L2断路 D电流表A示数为零，灯L2短路2011哈尔滨19.如图所示电路，电源电压为3V.当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V.由这现象可以判断电路的故障是( ) BA.灯Ll短路 B.灯L2短路 C.灯Ll开路 D.灯L2开路2011广安7如图4所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电 压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是( C )图4 A整理器材，结束实验 B分析数据，得出结论 C换用不同规格的小灯泡，再测出几组电压值 D换用电压表的另一量程，再测出一组电压值2011郴州19下列能正确测出灯泡L2两端电压的电路是D （2011柳州）一节新干电池的电压是 A A1.5 V B15 V C36 V D.220 V(第8题图)2011宁波8如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是 A A电流表 电流表 B电流表 电压表C电压表 电流表 D电压表 电压表2011南京9在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V实验时的电路图应是B第9题图2011重庆 (2)图12中电压表的示数为_7.5_V；2011重庆8教室里的电风扇与日光灯是并_联，电风扇正常工作时电压为_220_V。 2011湛江14在我国，家庭电路的电压是_V，每个用户之间的电路连接方式是_联；今年高考，湛江市首次使用金属探测仪防止考生作弊，金属是_（填“导体”或“绝缘体”） 220 并 导体 （2011怀化）19我国家庭电路的电压为_V，对人体安全的电压为不高于_V。答案：220 36 2011鞍山5如图所示是家用电冰箱的电路图，电冰箱正常工作时电压是_，压缩机和照明灯是_联的。答案：220 并 2011广州17根据图9所示的实物电路，在虚方框内画出对应的电路图S图9SLVAL2011贵阳25如图11所示，是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接。要求：电压表测量L1两端电压，导线不能交叉。 二、 探究串、并联电路电压的规律2011福州12如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）AAL1灯丝断了 BL1短路CL2灯丝断了 DL2短路三、 电阻2011龙东3下列关于电阻的说法正确的是 （ ）BA滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C一切导体的电阻都随着温度的升高而增大D当导体中电流为零时，导体的电阻也为零1.(2011鸡西)在下图所示的四位科学家中，以其名字命名电阻单位的是 （ B ）A安培B欧姆C焦耳D法拉第 2011广州5.以下说法正确的是A半导体具有良好的导电性能 B超导体是一种电阻很大的材料C纳米技术是大尺度范围内的科学技术 D超导材料用于输送电力可以降低电能损耗 2011福州10石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000等，这种高新材料有可能代替硅成为新的半导体材料。发现石墨烯的两位俄裔科学家因此获2010年诺贝尔物理学奖。根据石墨烯的特性，你认为石墨烯不能用来制成（）DA高压输电线 B坚韧的防弹衣C发光二极管 D保温隔热材料2011娄底5上海世博会园区80的夜景照明光源采用低碳节能的LED(发光二极管)照明技术制作LED灯的核心材料是BA导体 B半导体 C绝缘体 D超导体 2011盘锦5、关于材料的应用，下列说法正确的是（）A用半导体材料可以制成节能灯的核心元件发光二极管用导电能力较好的铜可以制作保险丝来源:学#科#网用绝缘能力较好的橡胶可以制作小磁针若研制成室温下的超导材料，可以用它制作白炽灯的灯丝 2011泰安5.以下学习文具，通常情况下属于导体的是AA.铅笔芯 B.塑料三角尺C.透明塑料笔袋 D.橡皮 2011盘锦6、不考虑温度的影响，关于导体的电阻，下列说法正确的是（）D通过某导体的电流为零时，该导体的电阻是零导体的电阻与它两端的电压成正比，与通过它的电流成反比粗细相同的两条导线，长导线的电阻较大同种材料制成的长短相同的两条导线，细导线的电阻较大 2011恩施5小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是：CA强度大的铁丝 B细小价格较便宜的铝丝C粗一点的铜丝 D性能稳定的镍铬合金丝 2011漳州9下列物品中使用了半导体材料的是A机器人 B白炽灯 C滑动变阻器 D，机械手表2O11昆明7下列材料中符合大功率、远距离输送电能要求并最具有应用前景的是B A铝质材料 B超导体材料 C纳米材料 D半导体材料11黔南12一根粗细均匀的长为L的金属导线，其电阻为R。当把它均匀拉长到2L时，其电阻为_，当把它对折后使其长度为L/2时，电阻为_，粗细不变使其长度变为L/2，则电阻为_。答案：4R 1/4R 1/2R16（2011莆田）、一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1 R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2 R。（填“”“”“”） 2011兰州18如图所示的是插入式电阻箱的结构示意图。它的最大电阻值是，图中A、B两个接线柱之间的电阻值是。15 72011桂林19一根镍铬合金丝两端电压一定，将镍铬合金丝对折后接入原电路中，其电阻将，通过的电流将。（选填“变大”、“变小”或“不变”） 变小；变大2011广东省8硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力_(选填“强”或“弱”)。某些物质在温度很低时，电阻变为_，这就是超导现象。如果能制造出常温下的超导体，它可以在下列哪些情境得到应用_(选填序号)。用作电吹风的电热丝 用作白炽灯的灯丝 用作输电线缆 弱；零；2011肇庆12有一种材料，它的导电性介于导体和绝缘体之间，这种材料称为 材料，电脑的微处理器就是由成千上万个这种材料制成的元件组成；某些材料在特定温度下，电阻接近于零，这种材料物理学上称之为 材料，此处的特定温度通常 （选填“很高”、“接近常温”或“很低”）半导体、超导、很低17. （2011鸡西）在探究“决定电阻大小因素”的实验中，运用的物理研究方法是 ；在制作导线和电阻丝时主要是根据导体的 对电阻大小的影响来选取的。 控制变量法 材料 （11怀化）20决定电阻大小的因素有导体的材料、_和_。答案：长度 横截面积 2011广安14（3分）在“探究导体的电阻跟哪些因素有关”的实验中：（1）甲同学的猜想是：电阻可能与导体的材料有关。 乙同学的猜想是：电阻可能与导体的温度有关。 丙同学的猜想是：电阻可能与导体的横截面积有关。根据你掌握的电学知识，你认为：电阻还与 有关。（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如右表。选用导线A和B进行实验，可以探究 （选填“甲” “乙”或“丙”）同学的猜想。要想探究猜想应该选用 （选上面表格中导线的字母代号）两根导线进行实验。（1）长度 (2) AC 2011杭州32 (8分）小张在探究导体电阻与长度的关系实验时，器材有：6V蓄电池、电压表(03V，015V)、滑动变阻器（50 1.5A）、开关各一个，导电性能较差的镍铬合金线MN(电阻较大），刻度尺一把，导线若干。（1）右图是实验时没有连接完整的电路，请完成电路的连接。（2）连接电路时，滑动变阻器的滑片要滑到 端（选填“A”或“B”），在实验中小张同学记录了下表一组实验数据，请你分析表中实验数据，得出导体两端的电压与长度的关系是 。而小张认为由这些实验数据就可以得到导体电阻与导体长度成正比的结论。请你为他说明理由 2011辽宁大连29(5分)在探究“小灯泡电阻与温度的关系”实验中，电源是两节干电池串联，小灯泡的额定电压是2.5V，小灯泡正常发光时的电阻约为8。(1)请将图10甲中的实验电路连接完整。(2)闭合开关前，应将滑动变阻器的滑片滑到_端。(选填“a”或“b”)(3)将变阻器的滑片滑到正确位置后，用开关进行了“试触”，这样做的目的是_。 (只有一个选项正确，将正确选项前的字母填在横线上) A选择电流表的量程 B选择电压表的量程 C检查电路是否正常 D观察小灯泡是否发光(4)某次测量时，电压表的示数是2.5V，电流表的示数如图10乙所示。则小灯泡的电阻约为_。(计算结果保留小数点后两位)(5)滑动变阻器在该实验中，除了有保护电路作用以外，还有什么作用? _。29.（5分）（1）如图 （1分）（2）a （1分）（3）C （1分）（4）7.81 （1分）（5）可多次改变小灯泡两端电压（1分） 2011四川自贡42、在探究导体电阻大小与那些因素有关的实验中，采用了“控制变量”的方法。下表是某实验小组在实验中所用导体的相关物理量的记录：导体编号ABCD长度（m）1.01.01.00.5横截面积（mm2）1.21.22.41.2材料镍铬丝锰铜丝镍铬丝镍铬丝（1）要探究导体电阻大小与长度是否有关，应选用_两根导体。（2）要探究导体电阻大小与横截面积是否有关，应选用_两根导体。（3）要探究导体电阻大小与材料是否有关，应选用_两根导体。(1)A和D （2）A和C （3）A和B 2011东营171911年，荷兰科学家昂内斯在低温实验室意外发现当温度下降到-269时，水银的电阻突然消失了，这就是超导现象。超导现象应用于实际的好处有 (写出一条即可)。电能输送过程降低电能损耗(或“电厂发电过程降低电能损耗”、“储存电力过程降低电 能损耗”、“因不考虑散热问题，可使电子设备微型化”等)。 2011无锡27在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数已知电路中各处均接触良好。 (1)请写出发生上述现象的三个可能原因： ； ； (2)为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况著电流表有示数，说明上述现象产生的原因是 (写出一个可能原因)；若电流表无示数，说明上述现象产生的原因是 。(3)小明同学准备用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因。此操作方案是否可行，请说明理由 四、 变阻器2011株洲14光敏电阻的阻值随着光照的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉(cd)。实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知BA光敏电阻的阻值随光强的增强而变大B光敏电阻的阻值随光强的增强而变小C光敏电阻的阻值随光强的增强先变大后变小D光敏电阻的阻值随光强的增强先变小后变大2011江苏宿迁电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置触摸屏PR1R2S第21题图下边缘（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越 的规律（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值 ，触摸点P到屏下端的距离 （以上两空选填“增大”、“减小”或“不变”）（1）大 （2）增大 增大2011浙江义乌ARTRS甲M34热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）。（1）在控温器中应该加入下列哪种液体？ A自来水 B煤油 C食盐溶液 （2）当控温器中液体温度为80，电阻箱阻值为100时，电流表的示数为0.1A。则该温度下热敏电阻的阻值为 。（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1A。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而 。温度t（）70605040302010电阻RT（）22283544567394（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙）。它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在原理图（丙）中 两端接入一电压表。Aab Bbc CacRTASa b c定值电阻乙34.（1）B （2）20 （3） 减小（4）B 五、综合2011龙东7如图所示是某同学研究串联电路中电流、电压特点的电路图。当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大。则故障原因可能是D （ ）7题图L2VASL1AL1断路 BL1短路 CL2短路 DL2断路10. （2011内江）如图所示，甲鸟和乙鸟落在裸露输电线上，以下说法中正确的是 C A.由于小鸟脚上的角质是绝缘的，所以甲鸟和乙鸟不会触电 B.由于小马对电流的承受能力较强，所以甲鸟和乙鸟不会触电 C.甲鸟两脚间的电阻很小，电压也很小，几乎没有电流通过甲鸟，所以甲鸟不会触电，但与甲鸟情况相反的乙鸟会触电 D.由于输电线上没有绝缘皮，所以甲鸟和乙鸟会触电 甲20题图20. （2011鸡西）如图所示，闭合开关后，要使L1和L2都发光，甲是 表；乙是 表。20. 电流 电压 A B 2011岳阳18如图，导体A、B材料相同、长度相等，A比B的横截面积大，则A的电阻 B 的电阻；若将它们串联在电路中，则A两端的电压 B两端的电压。（两空均填“大于”、“小于”或“等于”） 小于、小于19. （2011成都）如图11所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是，乙表是。 19电压表 电流表 图11收集于网络，如有侵权请联系管理员删除
