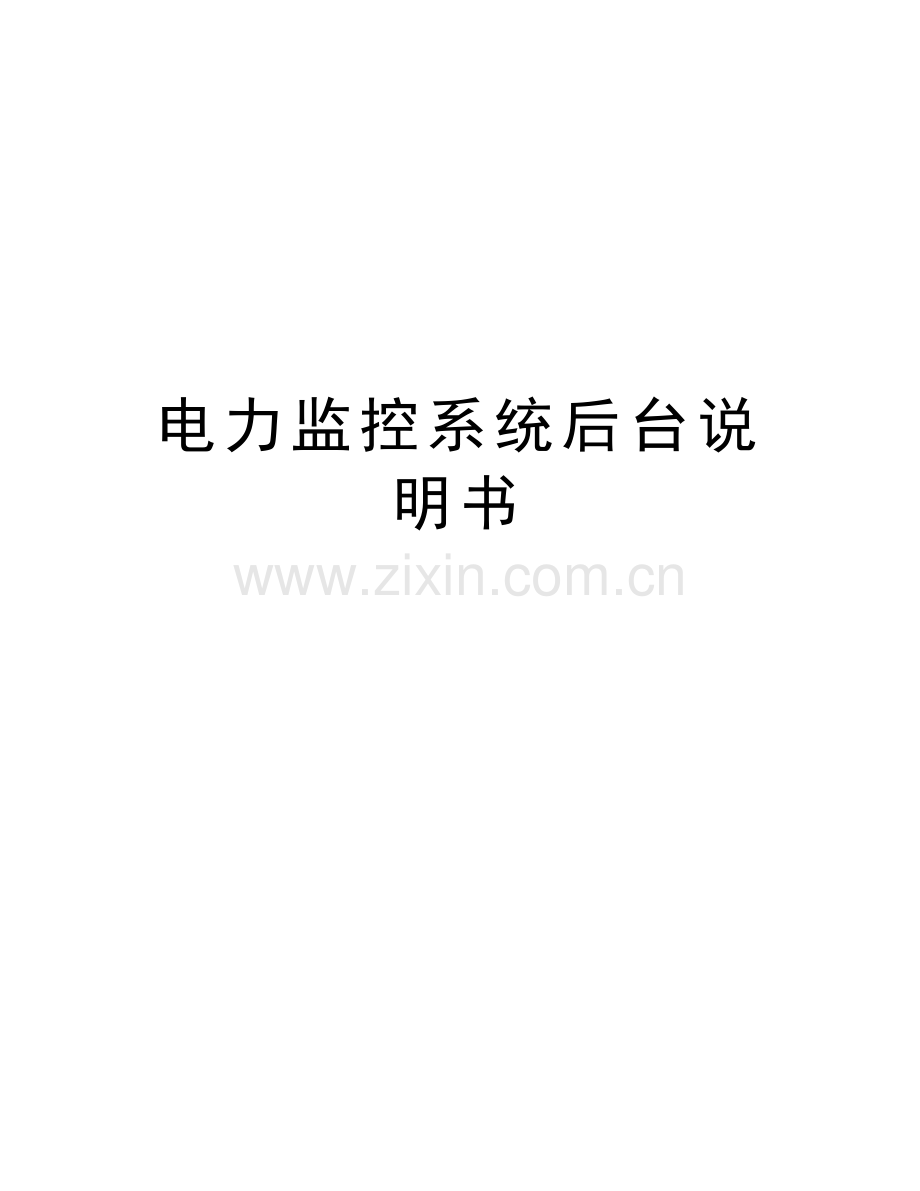

电力监控系统后台说明书

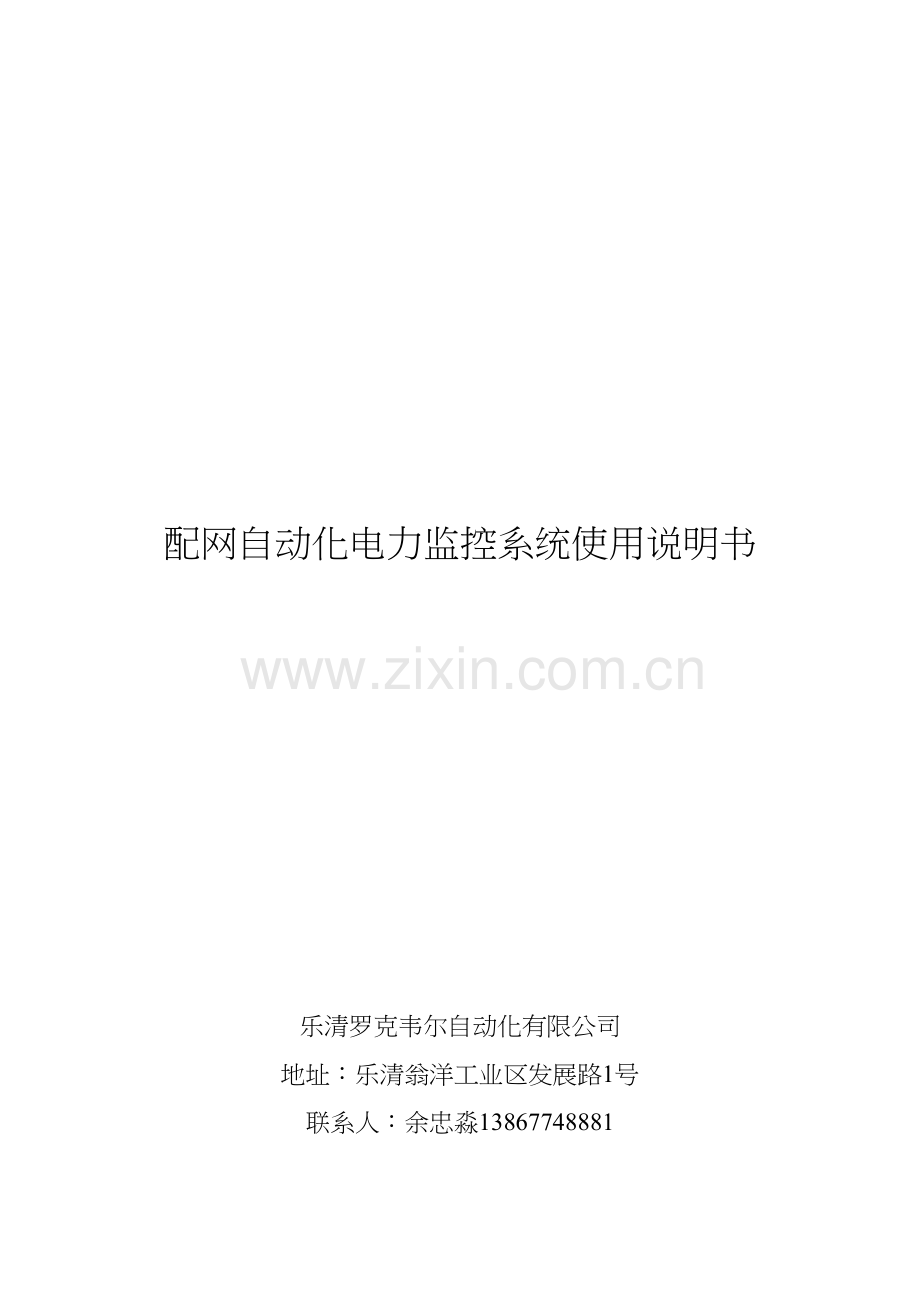

配网自动化电力监控系统使用说明书

乐清罗克韦尔自动化有限公司
地址：乐清翁洋工业区发展路1号
联系人：余忠淼13867748881
目录
一、系统简介 - 1 -
二、系统主要功能 - 1 -
三、系统实施 - 1 -
四、网路实现 - 2 -
五、硬件要求 - 3 -
六、系统使用入门 - 3 -
6.1用户登陆 - 3 -
6.2主界面 - 4 -
6.3一次图 - 5 -
6.3.1遥控 - 6 -
6.3.2遥测 - 6 -
6.3.3遥信 - 7 -
6.3.4设置 - 7 -
6.3.5对时 - 8 -
6.3.6事件 - 8 -
6.4地图 - 9 -
6.5数据 - 9 -
6.6管理员 - 11 -
6.6.1基础库 - 11 -
6.6.2权限管理 - 12 -
6.6.3操作日志 - 12 -

一、系统简介
RWZ-1000配网自动化系统主要通过对分布在配电网各个节点的开关的实时数据（如电流电压信息，开关保护行为SOE信息等）的采集，实现对电网运行的实时监控，使值班人员和系统调度人员通过管理平台及时把握系统的运行状态和事故处理的主动性，另外配套的手机客户端软件实现了移动终端功能，可随时随地查看或管理电网，提高电网的自动化管理水平、供电质量。
二、系统主要功能
Ø 实现四遥
Ø 故障实时监控
Ø 事件音响报警
Ø 事件报警
Ø 设备定位
Ø 故障点地图导航
Ø 事件记录
Ø 配网接线图实时数据显示
Ø 远程设备参数整定
Ø 历史数据查询
Ø 权限管理
Ø 系统设备资料分级管理
三、系统实施
构架模式
主要采B/S结构（浏览器/服务器）模式，通过WEB浏览器进入系统，这种模式统一了客户端，将系统功能实现的核心部分集中到服务器上，与传统C/S结构（客户端/服务器）相比，简化了系统的部署、维护和使用。该系统最大的优点是可以在任何地方进行操作而不用安装任何专门的软件，只要有一台能上网的电脑就能使用，客户端零安装、零维护。与之配套的手机客户端，更是实现了移动终端管理功能，只需一部授权安装软件的手机，通过手机客户端就可以随时随地查看及管理电网。
四、网路实现

Ø 电力监控服务器：集中处理前置机和GPRS数据采集模块发送上来的四遥数据和SOE数据，并将数据记录和保存。同时相应局域网内的客户端和局域网外的客户端的访问请求，使客户端可以监控设备和维护系统资 料。

Ø 历史数据库：永久方式保存电力监控服务器采集的配网开关的遥信、遥测、遥控、遥调和故障记录数据， 是配网运行分析的数据基础。历史数据库采用大型数据库平台 SQL Server。

Ø 实时数据库：虽然大型商用数据库存储永久性数据有比较好的优势，但是实时性能不好。实时数据库虽然 不能提供永久的数据保存机制，但是由于其数据是保存在内存，存取速度快，实时性能好。为提高系统的 响应速度，将实时采集的数据存放到实时库中。

Ø GPRS 通讯方式控制器：通过实时采集一次开关设备(如 ZW32)的电压电流和其他电气测量值，实现就地线路 保护功能（包括过流保护、零序保护等），能执行后台下发的远程遥控命令和定值整定命令，并将数据通过 GPRS 方式上传到总局服务器，控制器是电网自动化的执行的主要机构，所以选择正确的控制器非常重要。

Ø 操作客户端：通过图形化，实时监控配网上运行的开关的状态，同时能远程遥控操作配网上的自动化开关。

Ø 监视客户端：通过图形化，实时监控配网上运行的开关的状态，但不能远程操作开。

Ø 打印服务器：支持电网历史数据的统计和打印报表。
五、硬件要求

Ø 服务器：采用商用的服务器，如联想服务器,
CPU：双核2.0G或以上
内存：2G或以上
硬盘：250G或以上
网卡：2~4个10Mbps自适应网卡
串口：支持32（或以上）个串口

Ø 客户端：普通台式兼容机器即可，带网卡，显示器的分辨率最好能满足 1280*800 或以上。

Ø 终端： GPRS发送的数据的目的地址要设置成服务器的IP地址，系统中所有的GPRS控制器，发送的数据的目的机器端口号要设置成一致。
六、系统使用入门
6.1用户登陆
打开浏览器，输入系统域名，登陆界面如下图所示，

6.2主界面
RWZ-1000系统主界面如下图所示。

界面主要划分为四个部分
题栏：最上侧的标题栏显示系统的名称RWZ-1000配网自动化系统。

菜单栏：菜单栏用来实现功能控制，这些功能将在后面部分详细说明。

用户管理：用于显示当前操作用户，及注销退出系统。

主窗口：用来显示主接线图

6.3一次图
用于显示当前系统内的主接线图

用鼠标点击需要查看的断路器，将显示断路器状态及线路电流等信息。

点击操作按钮进入该断路器操作界面，可查看及操作，遥控、遥测、遥信、保护设置、校准时间、查看SOE时间等。

6.3.1遥控
对选中断路器进行远程操作，包括合闸、分闸、复归。

6.3.2遥测
查看该线路电流电压信息

6.3.3遥信
查看断路器遥信信号，包括合分位、弹簧储能、闭锁状态等。

6.3.4设置
可以查看修改线路保护投退情况，及保护定值

6.3.5对时
通过控制中心校准控制器时间。

6.3.6事件
查看控制器SOE事件

6.4地图
用于显示当前系统内各断路器位置，方便查找故障断路器位置，并可直接在地图上直接操作及查看改位置断路器情况，及时维护。

6.5数据
用于显示当前系统内各断路器状态，查看各断路器历史数据及事件记录。
查看断路器状态：可查看在线断路器、离线断路器及按要求查找对应断路器。

查看历史数据：查看各线路遥测量记录。

查看事件记录：查看各断路器保护动作记录

6.6管理员
该模块主要针对系统管理员，可对系统基础亏资料（包括设备资料，用户资料）进行管理。
6.6.1基础库
该界面用于对系统资料的编辑管理，包括变电站、线路、设备、一次图的编辑修改，用户通过编辑将设备登记到系统中的资料库，登记完成后的设备才会出现在系统中，用户才能对其进行管理和监控。

点击变电站后“查看/编辑”按键，可查看该变电站信息，点击添加变电站可在系统内新增一个变电站。（设备、线路、一次图操作同上）。

6.6.2权限管理
权限管理分为用户管理和角色管理。
用户管理：可新增、编辑、修改用户信息，并规定该用户在系统中的角色，如系统管理员，值班员，调度员，不同角色对系统操作权限不同。

角色管理：可新增、编辑、修改角色信息，不同角色可授权不同级别操作权限，如系统主管可新增设备，新增系统用户，值班员则只能查看电网系统信息，不能修改设备信息，及基础库资料。

6.6.3操作日志
可查看系统用户对系统进行的操作动作，记录各用户对系统的历史操作。
