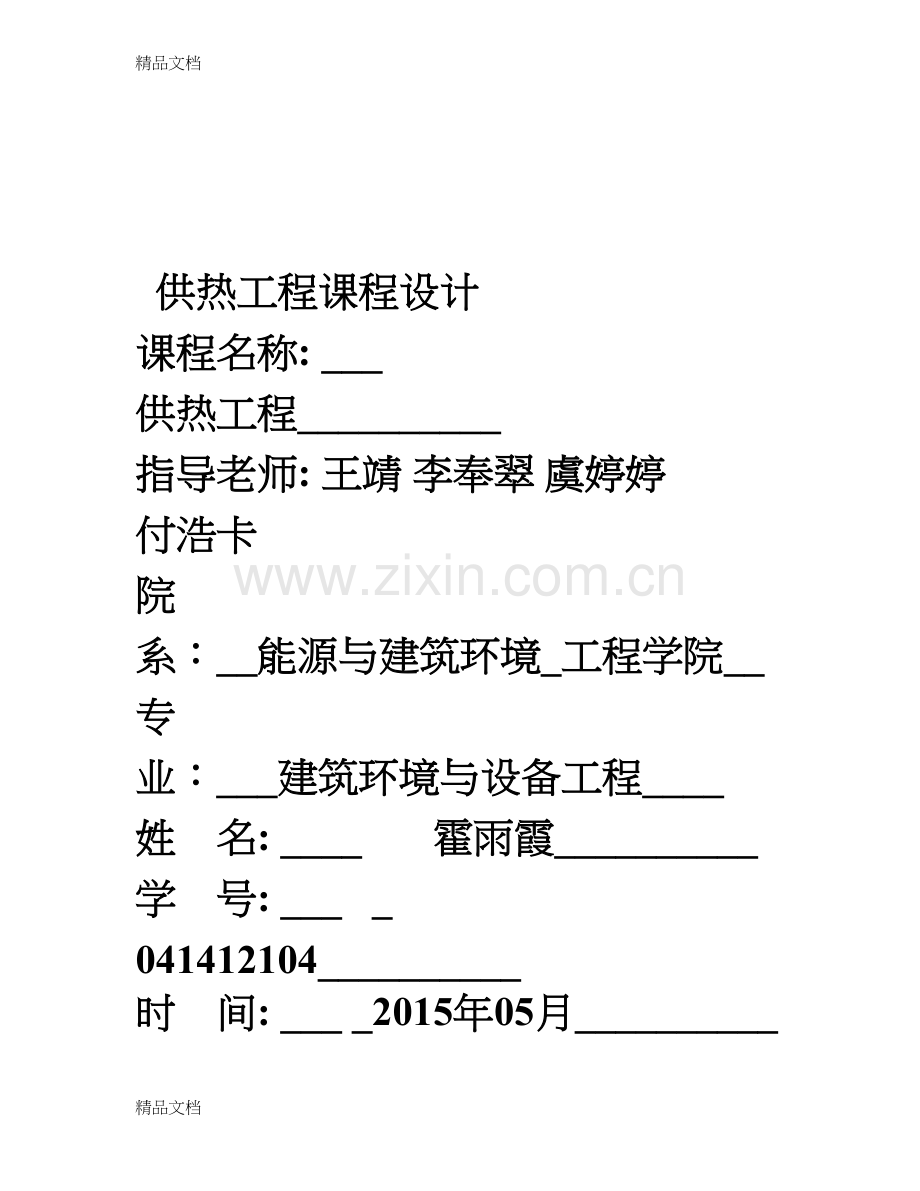

供热工程课程设计
课程名称: ___ 供热工程__________
指导老师: 王靖 李奉翠 虞婷婷 付浩卡
院 系：__能源与建筑环境_工程学院__
专 业：___建筑环境与设备工程____
姓 名: ____ 霍雨霞__________

学 号: ___ _ 041412104__________
时 间: ___ _2015年05月__________

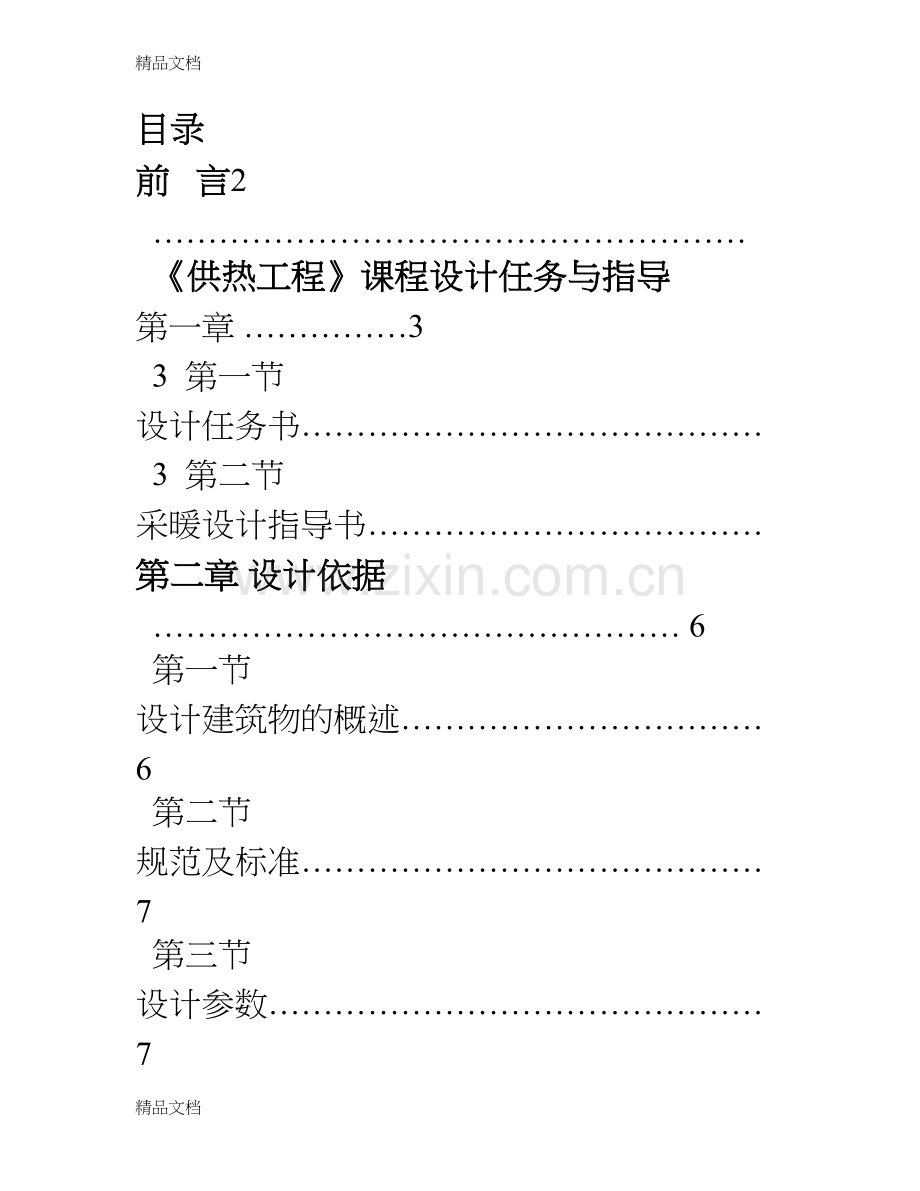

目录
前 言2
………………………………………………
《供热工程》课程设计任务与指导
第一章 ……………3
3 第一节 设计任务书……………………………………
3 第二节 采暖设计指导书………………………………
第二章 设计依据
………………………………………… 6
第一节 设计建筑物的概述…………………………… 6
第二节 规范及标准…………………………………… 7
第三节 设计参数……………………………………… 7
第三章 热负荷计算
……………………………………… 9
第一节 外围护结构的基本间耗热量计算………………… 9
第二节 门窗的冷风渗透量计算…………………………… 9
第三节 外门的冷风侵入耗热量计算………………………
10
第四节 以101房间为例计算房间的热负荷………………10
第四章 散热器的选型及安装式
………………………………12

第一节 散热器的选择……………………………………… 1
2
第二节 散热器的布置………………………………………
12
第三节 散热器的安装尺寸应保证……………………………
12
第四节 暖气片片数计算过程……………………………13
第五章 管道水力计算
………………………………………15
第六章 机械循环单管异程式的优缺点
………………18
第七章 课程设计总结
………………………………………19
主要参考文献
…………………………………………20
前言
将自然界的能源直接或间接地转化为热能，以满足人们需要的科
学技术，称为供热工程。
供热工程又分为供暖工程和集中供热，
供暖工程是以保持一定的室内温度，以创造适宜的生活条件或工
作条件为主要任务，集中供热是集中供热是指以热水或蒸汽作为热
媒，由一个或多个热源通过热网向城市、镇或其中某些区域热用户供
应热能的方式。

生活中常见的是集中供热工程，目前已成为现代化城镇的重要基
础设施之一，是城镇公共事业的重要组成部分。
集中供热系统包括热源、热网和用户 三 部分。热源主要是热电
站和区域锅炉房（工业区域锅炉房一般采用蒸汽锅炉，民用区域锅炉
房一般采用热水锅炉），以煤、重油或天然气为燃料；有的国家已广
泛利用垃圾作燃料。工业余热和地热也可作热源 。核能供热有节约
大量矿物燃料，减轻运输压力等优点。热网分为热水管网和蒸汽管网，
由输热干线、配热干线和支线组成，其布局主要根据城市热负荷分布
情况、街区状况、发展规划及地形地质等条件确定，一般布置成枝状，
敷设在地下。主要用于工业和民用建筑的采暖、通风、空调和热水供
应 ，以及生产过程中的加热、烘干、蒸煮、清洗、溶化、致冷 、汽
锤和汽泵等操作。
集中供热的优点是：①提高能源利用率、节约能源。供热机组的
热电联产综合热效率可达85％，而大型汽轮机组的发电热效率一般
不超过 40 ％ ；区域锅炉房的大型供热锅炉的热效率可达80％～
90％，而分散的小型锅炉的热效率只有50％～60％。②有条件安装
高烟囱和烟气净化装置，便于消除烟尘，减轻大气污染，改善环境卫
生，还可以实现低质燃料和垃圾的利用。③可以腾出大批分散的小锅
炉房及燃料 、灰渣堆放的占地，用于绿化，改善市容。④减少司炉
人员及燃 料 、灰渣的运输量和散落量 ，降低运行费用 ，改善环境
卫生。⑤易于实现科学管理，提高供热质量。实现集中供热是城市能
源建设的一项基础设施，是城市现代化的一个重要标志，也是国家能
源合理分配和利用的一项重要措施。
改革开放三十年，我国集中供热事业获得了长足发展，与发达国
家相比，在建筑节能与供热系统的能源利用；建筑节能材料；供热设
备的选择；供热系统的选择和控制以及节能环保意识等方面存在很大
的差距。展望2010年，集中供热将面临新的竞争和挑时间内，在供
热及能源利用技术方面还需要不断改进和提高。实现供热技术进步关
键在于抓好建立完善的技术开发体系、推广供热节能新技术......
本次课程设计是运用供热工程的技术知识对开封一居民楼建筑物进
行设计计算，以及散热设备的选择与计算，合理的选择供暖系统以管

路的水力计算。
第一章
《供热工程》课程设计任务与指导
一、设计任务书 （一）设计目的
供热工程课程设计是本专业学生在学习完《供热工程》后的一次
综合训练，其目的是让学生根据所学理论和专业知识，结合实际工程，
按照工程设计规范、标准、设计图集和有关参考资料，独立完成建筑
所要求的工程设计，掌握供暖系统的设计方法，了解设计流程，通过
对系统的设计进一步掌握供热工程的专业知识，深入了解负荷计算、
水力计算、散热器计算、系统选择的具体方法，从而达到具有能结合
工程实际进行供暖系统设计的能力。 （二）设计要求
1、要求每个学生独立完成设计任务，自己确定设计方案；
2、要正确运用设计资料；
3、设计要结合工程实际，全面考虑，尽量使自己的设计具有实
际施工价值；
4、要求成果：采暖施工图一套；采暖计算说明书一份。 （三）设计题目
某建筑物室内供暖系统设计。 （四）设计资料
1、地点：自行选定（不要重复）
2、气象资料查《供暖通风设计手册》；
3、热源为 锅炉房或城市集中供热，供回水温度为95/70℃；
4、采暖外线从建筑物一侧引入；
5、建筑底图一套；
6、门、窗详见补充说明；（也可自行选定，但是要说明具体的尺

寸）
7、屋顶传热系数为0.8W/m2·℃。
二、采暖设计指导书
（一）设计内容
1、确定房间耗热量；
2、确定采暖系统的形式及管路布置；
3、进行散热器片数计算和管道水力计算；
4、画出采暖平面图和系统图。 （二）设计步骤及说明书的编写
(1)设计说明书。
1)明确设计项目和工程要求。
a.项目的要求、依据，原始资料及近期和远期的规划。
b.建筑物位置、层数及功能
c.室内供暖要求和特殊要求。
d.采暖系统方案的确定
确定采暖系统的形式（根据外网分析引入口的位置）主要采暖设
备的构件，型号的选择及布置，系统的排水及空气的排除，管道的坡
度及坡向。
e.方案比较(技术方案、采取措施、新技术的应用和工程中
的经济效益的分析和评价)和可行性研究，并指出方案中仍存在的不
足之处。
2)气象条件。
3)围护结构特点。
4)散热器选型及安装形式。
5)供热系统的确定。 ①分析系统的特点和缺点，并绘制系统的草图。
②系统循环的作用压力、供回水温度、主要阀门和控制仪表。
③系统的调试。
(2)设计说明书要求。
1)计算要求。
a.在设计计算过程中使用公式、选用的参数必须注明来源。

b.每项计算应举一个计算例子加以说明，其他列表汇总。
c.计算中应配以必要简图。
2)供暖热负荷计算。
a.房间围护结构传热耗热量计算。
b.冷风渗透耗热量计算。
c.冷风侵入耗热量计算。
要求以一个房间为例 ，详细介绍热负荷的计算步骤。其余房间
列表格。
3)散热设备的选择计算。
要求以一个房间为例 ，详细介绍散热设备的计算步骤。其余房
间列表格。
4)水力计算
画出采暖系统草图，确定各管段管径。
(3)施工图。
施工图纸是表达设计思想和设计意图的形象语言。要善于利用施
工图纸清晰而准确地表达设计意图和计算结果，使施工人员能准确无
误地按照设计图纸进行施工安装，从而达到设计预想效果，满足使用
要求。施工图纸的主要内容包括：
1)图纸目录。把图纸按顺序编排成目录。
2)施工说明。包括工程数据、施工和验收要求及注意事项。
3)设备和材料表。包括设备材料的名称、型号、规格和数量。
4)平面图。表示建筑物和设备、管道的平面图及其相关位置的尺
寸、坡度、坡向、管径和标高、指南针。
5)系统图。图上应标出管径及管线标高、坡度坡向和局部详图。
设计任务：
(1)在设计计算中使用轴测系统图，并把计算所得重要数据标注
在轴测图上。
(2)平面图(首层、标准层和顶层)、系统图各画1张。
参考资料：
(1)《供热工程》教材。
(2)《采暖通风和空气调节设计规范》。

(3)《采暖通风设计选用手册》。
(4)《建筑设备施工安装通用图册》。
(5)《供暖通风设计手册》。
(6)《实用供热空调设计手册》。
第二章设计依据
一、 设计建筑物的概述
本工程为位于郑州市某一小型住宅楼，层数3层，层高为3米，
每层两个单元。每单元有一个热用户；系统与室外管网连接，该住宅
供热系统作用范围比较大,上供下回和下供下回的比较中，后者具有
如下特点：
1.美观，房间内的管路数减少，可集中进行隐藏处理。
2.在下部布置供水干管，管路直接散热给室内，无效热损失小。
3.在施工中，每安装好一层散热器即可供暖，给冬天施工带来很
大方便。
4.排除系统的空气比较困难
5.综合考虑楼层，采用上供下回式热水供暖系统。
2.2规范及标准
[1]《采暖通风与空气调节设计规范》GBJ 19-87。
[2]《通风与空气调节制图标准》GJ114-88。
[3]《实用供热空调设计手册》 建工版
2.3设计参数
2.3.1室外气象参数
采暖室外计算(干球)温度为tw=-4℃，冬季室外平均风速为
vw=3.4m/s，冬季主导风向西、西北，由暖通空调设计规范可知中国
民用建筑室内计算温度的范围为16℃-24℃，所以可得图中各房间的
计算温度为：18℃
注：内走廊、楼梯等公共区域不采暖。

2.3.2采暖设备要求和特殊要求
散热器要求散热性能好，金属热强度大，承压能力高，价格便宜，
经久耐用，使用寿命长。
2.3.3围护结构的传热系数
已知围护结构条件：
外墙：采用实心粘土砖，24砖墙（240mm），内面抹灰砖墙，其
传热系数K=2.08/(m2.℃)。
外窗：（卧室、卫生间）双层金属框透推拉铝窗，其传热系数k=3.26
2.
w/( m℃)
外窗均采用单层钢框玻璃窗，窗型为带上亮，上亮高度为0.5m，
两扇两开，具体结构如下：
表2-1
开启部分的缝
窗号 宽×高（m）
隙总长（m）
3×（窗高-上亮+2
C-1 1500×1500
×窗宽
C-3 600×1200 同上
C-4 1200×1200 同上
C-6 1500×1500 同上
C-7 1800×1500 同上
阳台门：金属框双层玻璃门，其传热系数k=3.26 w/( m2.℃)
外门：单层木门k=4.65 w/( m2.℃) 门均为带上亮的单扇门，上亮高度为0.5m，具体结构如下：
表2-2
外门开启
宽×高
门号 名称 部分的缝隙总
（m）
长（m）
M-1 单层木门 900×2000 ---
M-2 单层木门 900×2000 ---

M-3 单层木门 800×2000 ---
M-4 单层木门 800×2000 ---
推拉玻璃
D-1 1800×2000 ---
门
屋顶：上人屋面2-挤塑聚苯板（保温屋顶）其传热系数k=0.508
2.
w/( m℃)
地面层：不保温地面。k值按划分地面计算。
2.3.4热源
室外供热管网，供水温度95℃，回水温度70℃。引入管处供水
压力满足室内供暖要求。
2.3.5设计计算
1、供暖热负荷计算；
2、散热器选择计算；
3、管道系统水力平衡计算；
4、供暖附件或装置的选择计算；
2.3.6制图：
1、施工图设计，主要包括：设计总说明及设备材料表、供暖系
统平面图、供暖系统图、大样图等；
2、设计计算说明书一份
第三章 供暖热负荷计算
对于本居民楼的热负荷计算只考虑围护结构传热的耗热量和冷
风渗透引起的耗热量，人员、灯光等得热作为有利因素暂不考虑在热
负荷计算当中。
3.1 外围护结构的基本耗热量计算
公式如下：
¢¢
)aq=KF(t-t
nw
¢
q
——围护结构的基本耗热量，W；
K——围护结构的传热系数,w/( m2.℃);
F——围护结构的面积, m2 ;

tn——冬季室内计算温度,℃;
¢
t
——供暖室外计算温度,℃;
w
α—围护结构的温差修正系数。详见《实用供热空调设计手册
¢
Q1.j
整个建筑的基本耗热量等于它的围护结构各部分基本耗热
¢
q
的总和:
åå
¢¢¢
)aQ1.j=q=KF(t-t W
nw
算出基本耗热量后再进行朝向和高度修正（因风速较小，风力修
正忽略不计），
3.2门窗的冷风渗透耗热量计算
采用缝隙法计算：
缝隙长度l=3×（窗高-上亮）+2×窗宽=3×(1.5-0.5)+2×窗宽；
门窗渗入空气量 V=L×l×n
L——每米门窗渗入室内的空气量，
l——门窗缝隙的计算长度，
n——渗透空气量的朝向修正系数
¢
Q
按下式计算 确定门窗缝隙渗入空气量V后，冷风渗透耗热量
2
¢¢
r
=0.278)QVc(t-t W
2wpnw
式中V—经门窗缝隙渗入室人的总空气量，查附表——7然后采
用插值法计算。
r
——供暖室外计算温度下的空气密度
w
c
——冷空气的定压比热
p
0.278——单位换算系数
《暖通规范》规定：宜按下列规定的数值，选用不同朝向的修正
率 北、东北、西北 0~10%； 东南、西南 -10%~-15%； 东、西 -5% ； 南 -15%~-30%。
选用上面朝向修正率时。应考虑当地冬季日照率小于35%的地
区，东南、西南和南向修正率，宜采用-10%~0%，东西向可不修正。
⊙《暖通规范》规定：民用建筑和工业辅助建筑物（楼梯间除外）
的高度附加率，当房间高度大于4m时，每高出1m应附加2%，但总
的附加率不应大于15%。应注意：高度附加率，应附加于房间各围护
结构基本耗热量和其他附加（修正）耗热量的总和上。
⊙《暖通规范》规定：在一般情况下，不必考虑风力附加。只对
建在不避风的高地、河边、海岸、旷野上的建筑物，以及城镇、厂区

内特别突出的建筑物，才考虑垂直外围护结构附加5%~10%。
3．3外门的冷风侵入耗热量计算
QQ
冷风侵入耗热量=N (W)
侵总m
Q
——外门的基本耗热量；W
总m N——考虑冷风侵入的外门附加率。
外门布置情况：一道门，附加率65n％ ；n——建筑物的楼层数。
3.4下面以101房间为例计算房间的热负荷
101房间为厨房，室内计算温度为18℃，郑州冬季室外计算温度
为-5℃，郑州冬季日照率为60%。
表3.1 郑州市的冷风渗透朝向修正系数n
地点 东 南 西 北
0.65 0.21 1.00 0.65
郑州
注：此表来自天正暖通所提供地区负荷计算数据。
郑州市的冷风朝向修正系数，北向0.65，对有相对两面外墙的房
间，按最不利的一面外墙计算冷风渗透量。由前面的数据，在冬季室
V=3.4m/s
外平均风速，推拉铝窗每米缝隙的冷风渗透量L=1.24 m3/
P,j
（h·m）.101卧室的窗户的缝隙总长度为3+2x1.5=6m.总的冷风渗透
量V等于
V=L×l×n
=1.24x6x0.65=4.84 m3/h
Q'
等于 冷风渗透量
2
//
r
Q=0.278Vc(t-t)
=0.278×4.84×1.4×1×（18+4）=41.4W.
2wpnw
其余各房间的供暖设计热负荷计算结果所得结果如表下表
一层房间热负荷
房间号 房间热负荷 房间号 房间热负荷 房间号 房间热负荷 房间号 房间热负荷
101 1100 107 300 113 1100 119 2300
102 400 108 1200 114 1400 120 400
103 1200 109 900 115 300 121 1500
104 1600 110 800 116 100 122 1100
105 400 111 100 117 800 123 800
106 300 112 1100 118 600 124

二层房间热负荷
房间号 房间热负荷 房间号 房间热负荷 房间号 房间热负荷 房间号 房间热负荷
201 700 207 200 213 1000 219 2300
202 400 208 1000 214 1300 220 400
203 1000 209 600 215 200 221 1300
204 1400 210 700 216 100 222 1000
205 600 211 100 217 700 223 800
206 200 212 1100 218 1000 224
三层房间热负荷
房间号 房间热负荷 房间号 房间热负荷 房间号 房间热负荷 房间号 房间热负荷
301 1100 307 300 313 1100 319 2200
302 400 308 1700 314 1500 320 400
303 1700 309 700 315 300 321 1700
304 1600 310 900 316 200 322 1100
305 700 311 200 317 900 323 800
306 200 312 1200 318 1000 324 第四章 散热器的选型以及安装
方式
4.1 散热器的选择
到散热器耐用性和经济性，本工程选用M-13２型，高度为５８４mm，
宽度为１３２ｍｍ，它结构简单，耐腐蚀，使用寿命长，造价低，传
热系数高；散出同样热量时金属耗量少，易消除积灰，外形也比较美
观；每片散热器的面积少，易组成所需散热面积。“暖通规范”规定：
安装热量表和恒温阀的热水供暖系统不宜采用水流通道内含有粘砂
的散热器，应采取可靠的质量控制措施；所以要选用内腔干净无砂，
外表喷塑或烤漆的灰铸铁散热器。
4.2 散热器的布置
散热器布置在外墙窗台下，这样能迅速加热室外渗入的冷空气，阻挡

沿外墙下降的冷气流，改善外窗、外墙对人体冷辐射的影响，使室温
均匀。为防止散热器冻裂，两道外门之间，门斗及开启频繁的外门附
近不宜设置散热器；散热器采取明装，上部有窗台板盖着，散热器距
窗台板高度为150mm,供暖系统为单管同程上供式，室内采暖管道明
装，支管与散热器的连接方式为同侧上进下出（计算散热器面积时不
考虑管道向室内散热器的影响）。
4.3 散热器的安装尺寸应保证
底部距地面不小于60mm，通常取150mm；顶部距窗台板不小于
50mm；背部与墙面净距不小于25mm。
4.4 暖气片片数计算过程 散热器面积F按下式计算:
ββ2β3 m2
1 Q—散热器的散热量，W； tpj—散热器内热媒平均温度，℃； tn--供暖室内计算温度,℃； K—散热器的传热系数, W/（m2.℃）； β1—散热器的组装片数修正系数； β2—散热器的连接形式修正系数； β3—散热器的安装形式修正系数； 散热器中β1、β2、β3的选取以书后附表为据； tpj=(tsg+tsh)/2；

tsg—散热器进水温度； tsh—散热器回水温度。
（一）、以第三层301房间为例说明暖气片的计算过程
301房间的总负荷为：Q3=1100W,其中201, 101，301，102,202,302,
房间总的负荷Q =4100W，系统的供回水分别为95℃,70℃，差值为
25℃，流出散热器的水温t3=95-1100x25/4100=85.85℃,t2=则
tpj=(95+85.85)/2=90.43℃,又tn=18℃, △t=tpj-tn=90.43-18=72.43℃
查教材附表2-1，对M-132型散热器
K=2.426△t^0.286=2.426x(72.43) ^0.286=8.26W/(m2. ℃)
修正系数：
散热器的组装片数修正系数，先假定β1=1.0；
散热器的连接形式修正系数，查教材附表2-4，β2=1.0；
散热器的安装形式修正系数，查教材附表2-5，β3=1.02；
由散热器的面积计算公式得：
ββ2β3
2
=4100/(7.69x72.43)x1.0x1.0x1.02=1.88 m
1
M-132型散热器每片散热面积为0.24 m2（附表2-1），计算片数n’为：
n’=F’/f=1.88/0.24=7.82片
查附表2-3，当散热器片数为6～10片时，β1=1.00，
因此，实际需要的散热器的面积为：
F=F’. β1=1.88x1.00=1.88m2
实际采用片数n为:
n=F/f=1.88/0.24=7.82片。暖通规范规定，柱型散热器面积可比计算值

小0.1 m2（片数n只能取整数），所以实际采用片数n=7片。
一层房间散热器片数
房间号 散热器片数 房间号 散热器片数 房间号 散热器片数 房间号 散热器片数
101 11 107 2 113 11 119 24
102 3 108 12 114 14 120 3
103 12 109 8 115 2 121 15
104 16 110 7 116 1 122 11
105 3 111 1 117 8 123 7
106 3 112 11 118 6
二层房间散热器片数
房间号 散热器片数 房间号 散热器片数 房间号 散热器片数 房间号 散热器片数
201 5 207 1 213 8 219 19
202 3 208 8 214 11 220 3
203 8 209 4 215 1 221 11
204 12 210 5 216 1 222 8
205 4 211 1 217 6 223 6
206 1 212 9 218 8
三层房间散热器片数
房间号 散热器片数 房间号 散热器片数 房间号 散热器片数 房间号 散热器片数
301 7 307 2 313 7 319 16
302 2 308 12 314 11 320 2
303 12 309 4 315 2 321 12
304 12 310 6 316 1 322 7
305 4 311 1 317 6 323 5
306 1 312 8 318 7
第五章 管道水力计算
水力计算方法和步骤：
一、
1、首先在轴测图上进行管段编号、立管编号，并注明各管
段的热负荷和管长，
如下图：
管段系统草图5-1
2、 确定最不利环路 本系统为机械同程式单管系统，取最远立管的环路为最不利环路，
即从入口到立管V。
3、计算最不利环路各管段的管径
考虑系统中各环路的压力损失易于平衡，系统采用推荐的平均比摩阻
Rpj大致为60~120pa/m,来确定各管段的管径。
例如，对管段①，Q=59780W，当Δt=25℃时，由公式G=0.86Q/Δt=0.86
×59780/25 Kg/h=2056.4Kg/h,查《供热工程》附录表4-1，选择接近
Rpj的管径，即取DN40，再用补差法计算v=0.43m/s,R=75.51pa/m,

将数据依次列入水力计算表5-1中。
4、确定沿程压力损失 ΔPy=Rl，经计算结果也填入水力计算表中。
5、确定局部阻力损失，ΔPj=ΔPd〃∑ξ
（1）确定局部阻力系数。
根据系统管路的实际情况，列出各管段局部阻力管件名称，再查《供
热工程》附录表4-2,最后将各管道总阻力系数∑ξ列入水力计算表中
表。 注意：在统计局部阻力时，对于三通和四通管件的局部阻力系数，
应列在流量较小的管段上。
（2）利用《供热工程》附录表4-3，根据管段流速v，可查出动压头
ΔPd，又根据ΔPj=ΔPd·∑ξ，将求出的ΔPj值，最后将计算结果列入水
力计算表中。
6、求各管段的压力损失ΔP=ΔPj＋ΔPy
将计算结果列入水力计算表中。
7、求环路总压力损失。即∑(ΔPj＋ΔPy)。
8、 根据水力计算结果，画出系统的管路压力平衡分析
9、由水力计算表和上图分析可知，确定各个立管的资用压
力，如表所示
。
10、确定其他立管的管径。
立管Ⅳ：立管Ⅳ与管段6,6〞,7,6ˊ并联。所以，立管Ⅳ的资用压力Δ
ΔPⅣˊ=∑(ΔPj＋ΔPy)6～7=1904，立、支管管径都为DN15，立管

总压力损失为ΔP2 =2095pa，所以，可有公式：
不平衡率XⅣ=[ΔPⅣˊ-∑(ΔPj＋ΔPy)13、14]/ΔPⅣˊ=10%<15%
立管Ⅲ:立管Ⅲ与管段5—8联。所以，立管Ⅲ的资用压力ΔPⅢˊ=∑
(ΔPj＋ΔPy)5～8=2128，立、支管管径都为DN15，立管总压力损失
为ΔP3 =887pa，所以, 可有公式：
不平衡百分率XⅢ=[ΔPⅢˊ-∑(ΔPj＋ΔPy)15、16]/ΔPⅠˊ
=58%>15% （用立管阀门节流）
立管Ⅱ:立管Ⅱ与管段4—9并联。所以，立管Ⅱ的资用压力资用压力
ΔPⅡˊ=∑(ΔPj＋ΔPy)4～9=2910，立、支管管径都为DN15，立管
总压力损失为ΔP4= 2578pa，所以, 可有公式：
不平衡百分率XⅡ=[ΔPⅡˊ-∑(ΔPj＋ΔPy)17、18]/ΔPⅠˊ
=26%>15%（用立管阀门节流）
立管Ⅰ：由系统图知：立管Ⅰ与管段3-10并联环路，根据并联环路
节点压力平衡原理，立管Ⅰ的立管Ⅰ资用压力ΔPⅠˊ=∑(ΔPj＋Δ
Py)3～10=3441，同时由Rpj和G值，选立管Ⅰ的立、支管管径，取
DN15。由计算出通过管段19、20的总压力为ΔP0 = 5813pa，所以,
可有公式： 不平衡百分率X1=[ΔPⅠˊ-∑(ΔPj＋ΔPy)19、20]/ΔPⅠˊ
=69%>15%（用立管阀门节流）。另一半建筑物的系统图如图52所示，
-
其水利计算同上。
管个阻力系管个阻力系
局部阻力 局部阻力
段数 数 段数 数

号 号
2 2
2×1.0
φ20,90°弯φ50,90°煨
2×2.0
1
1×0.5
头 弯
1×1.0
1 6 1
截止阀 直流三通
∑ξ=3.5 ∑ξ=3.0
2
2×1.5
φ32弯头 分流合流三
6
6×3.0
1
1×1.0
直流三通 通
3
3×2.0
2
1
1×0.5
7
闸阀 散热器
3
3×1.5
乙字弯
∑ξ=4.5 ∑ξ=28.5
1
1×1.5
90°弯头
1
1×1.0
1
1×1.0
3
直流三通 直流三通
8
∑ξ=1.0 ∑ξ=2.5
3
3×2.0
φ50,90°弯
1
1×1.0
直流三通
1
1×1.0
头
3
3×2.0
4
90°弯头
9
直流三通
∑ξ=7.0 ∑ξ=7.0

φ70,90°煨
1
1×1.5
1
1×1.0
弯 直流三通
1
1×1.0
5 10
直流三通
∑ξ=2.5 ∑ξ=1.0
管管
个阻力系个阻力系
段局部阻力 段局部阻力
数 数 数 数
号 号
1
1×1.5
90°弯头
2
2×1..5
截止阀
1
1×0.5
11 13
截止阀
2
2×3.0
分流三通
1
1×3.0
合流三通
∑ξ=9 ∑ξ=5.0

6
6×3.0
分流合流三
通
1 0.5
截止阀
3
3×2.0
12 14
散热器
6
6×1.5
φ25乙字弯
∑ξ=0.5 ∑ξ=33
管段系统草图5-2
管管
个阻力系个阻力系
段局部阻力 段局部阻力
数 数 数 数
号 号

1
1×1.0
90°弯头
1 1
1×0.5 1×1.0
1 3
截止阀 直流三通
∑ξ=1 ∑ξ=2.5 1 1
1×1.0 1×0.5
截止阀
直流三通 1
1×1.5
4 2
旁流三通
∑ξ=1 ∑ξ=2
2
2×2.0
90°弯头
1
1×1.0
直流三通
1
1×1.0
5 8
直流三通
∑ξ=1 ∑ξ=5.0
3 3
3×1.5 3×1.5
90°弯头 90°弯头
1 1
1×1.0 1×1.0
6 9
直流三通 直流三通
∑ξ=5.5 ∑ξ=5.5

3
3×2.0
90°弯头
1
1×1.0
7
直流三通
∑ξ=7
第六章机械循环单管异程式优缺点
机械循环作用半径大，传统的室内热水采暖系统的总压力损失一般约
为10-20kpa,循环压力主要由水泵提供。对于机械循环单管系统，如
果建筑物各部分层数相同时，每根立管所产生的重力循环作用压力近
似相等，可忽略不计。而异程式系统的特点是通过各个立管的循环环
路的总长度不相等 ，压力损易于平衡。通过异程式系统的水力计算
结果可见，异程式系统的管道金属耗量少于同程式系统。单管与双管
系统相比，除了作用压力计算不同外，各层散热器的平均进出水温不
同；越在下层，进水温度越低，因而各层散热器的传热系数K值也
不同。由于这个影响，单管系统立管的散热器总面积一般比双管系统
的稍大一些。在单管系统运行期间，由于立管的供水温度或流量不符
合设计要求，也会出现垂直失调。但在单管系统中，影响垂直失调的

原因，不是像双管系统那样，由于各层作用压力不同造成的，而是由
于各层散热器的传热系数K随各层散热器平均计算温差的变化程度
不同而引起的。
第七章 课程设计总结
这是我第一次做自己专业方面的课程设计，这也是一次理论与实践的
结合，这个设计涉及到的供热方面的专业知识很多，在设计过程中我
遇到了许多问题和阻碍，每当遇到问题时，我就不得不停下来，回顾
自己的课本，去图书馆查阅资料，一个人无法解决时，就和同学之间
进行探讨。我感觉在水力计算时，需要耗费大量的时间，需要查阅流
体输配官网，大量的重复的计算，需要很大的耐力，需要扎实的基础
知识。
经过了为期两周的计算和制图，我和我同学共同合作完成了供热课程
设计，我感觉我们能够坚持把设计完成是一件很有挑战性的事情，这
需要我们有足够的毅力和耐心。其实每次遇到问题时，花了大量的时
间还无法完成时，我都有放弃的念头，因为在这期末考试即将来临的
时候，我们时间非常紧，我们不得不加班加点。但是，我感觉这次课
程设计锻炼了我的对问题的分析能力和独立思考能力， 同时也加强
了我的基础知识。同时还得感谢我的老师们这个学期对我们的谆谆教
导，以及在课程设计期间 老师多我们的无私指导和鼓励！
主要参考文献
(1)《供热工程》教材。
(2)《采暖通风和空气调节设计规范》。
(3)《采暖通风设计选用手册》。
(4)《建筑设备施工安装通用图册》。
(5)《供暖通风设计手册》。
(6)《实用供热空调设计手册》。
精品文档
