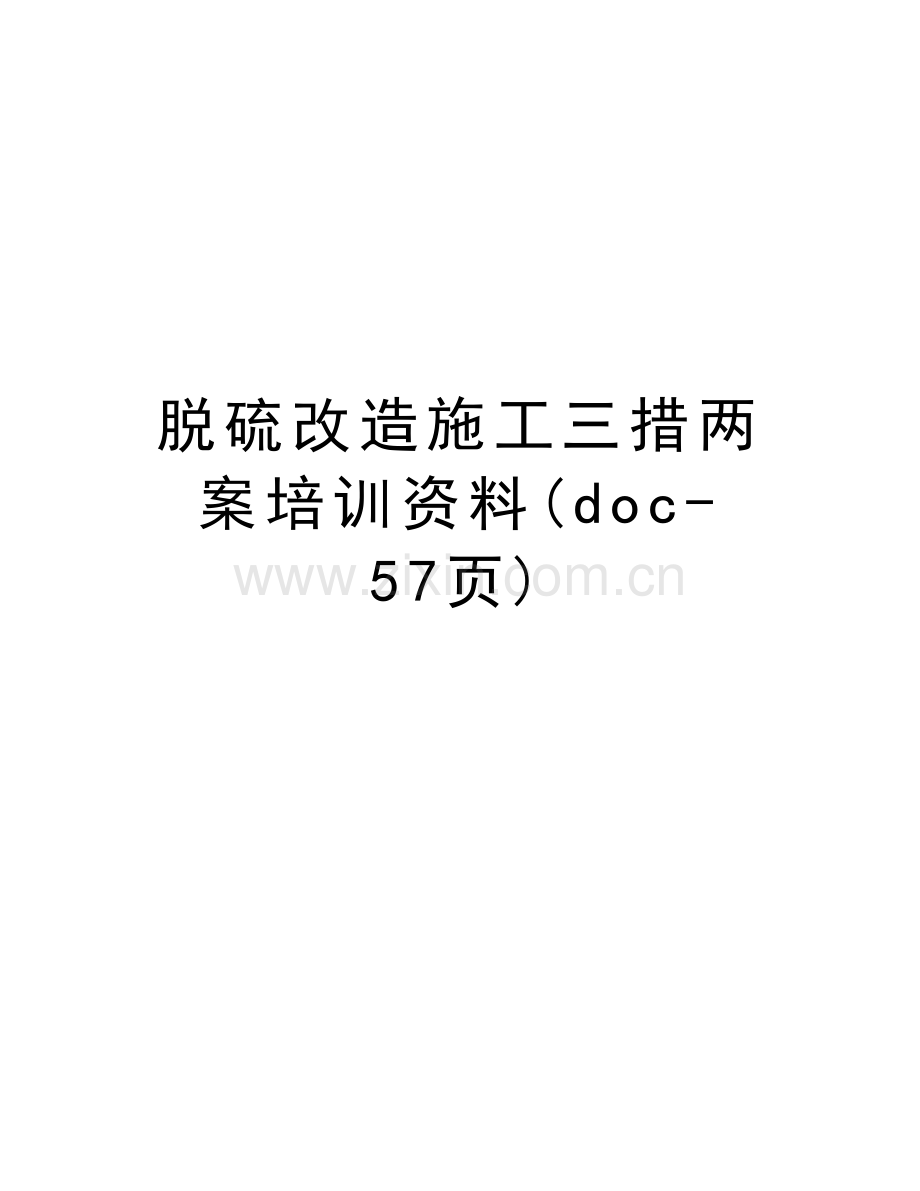

脱硫改造施工三措两案培训资料(doc-57页)资料.doc

脱硫改造施工三措两案培训资料(doc-57页)

精品文档

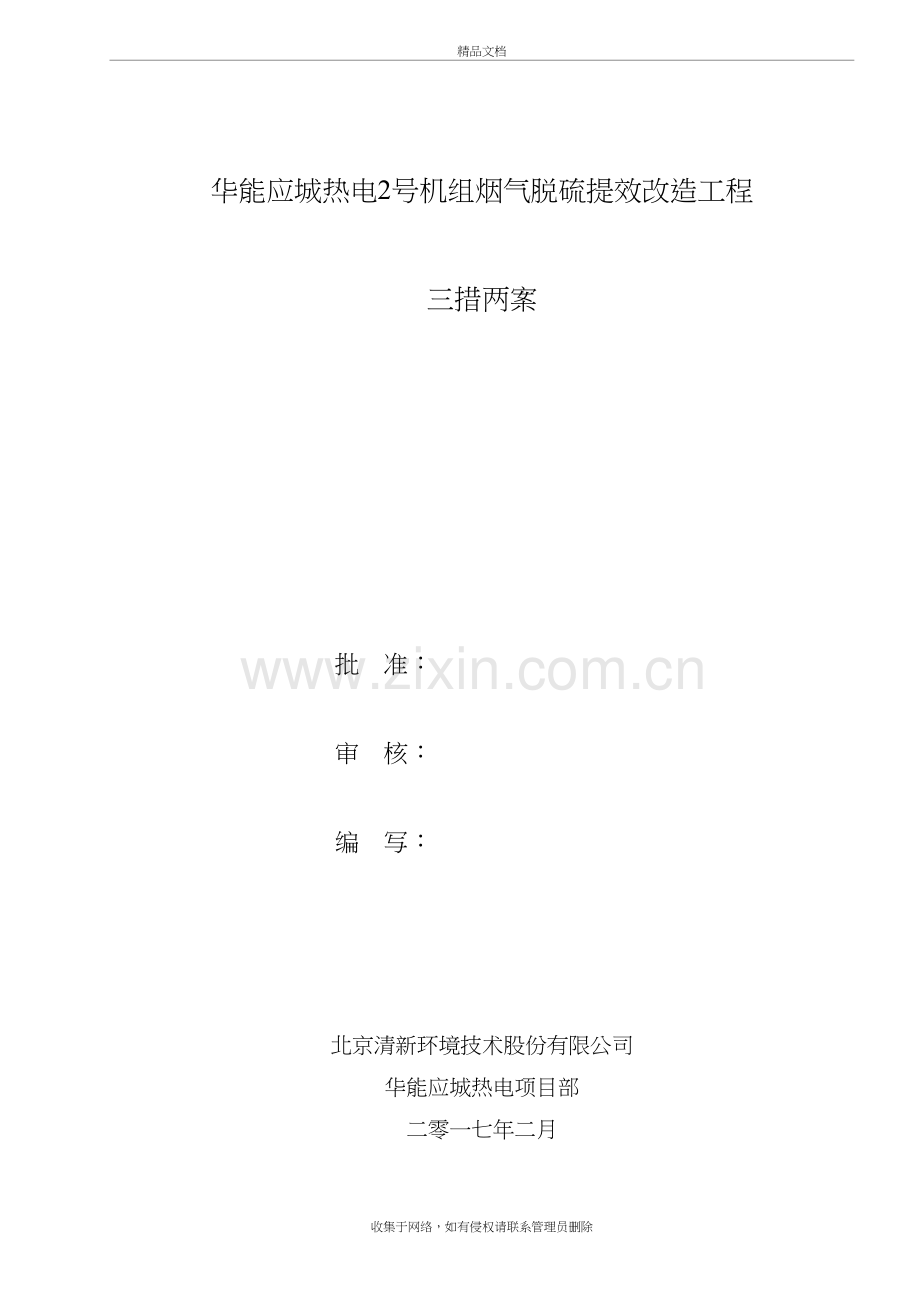

华能应城热电2号机组烟气脱硫提效改造工程

三措两案

批 准：

审 核：

编 写：

北京清新环境技术股份有限公司
华能应城热电项目部
二零一七年二月

收集于网络，如有侵权请联系管理员删除

目 录

一、编制依据 2
二、组织措施 2
三、安全保证措施 14
四、技术措施 17
五、主要施工方案及特殊施工措施 20
（一）、施工原则性方案 20
1、施工范围 20
2、吊车的选用 21
3、工程施工计划 21
（二）、主要施工方案 21
1、吸收塔施工方案 23
2、焊接施工方案及措施 25
3、低压开关柜安装 28
4、电缆敷设和接线施工方案 29
5、保温方案 32
6、防腐施工措施 34
7、设备安装方案 35
六、应急预案 44
A、施工现场人身伤害事故应急预案 44
B、火灾伤害事故应急预案 46
C、机械设备伤害事故应急预案 49
D、触电伤害事故应急预案 51
E、高空坠落伤亡故应急预案 52

一．编制依据
1.1《华能应城热电1-2号机组烟气脱硫提效改造工程招标文件》
1.2《火电厂烟气脱硫工程施工质量验收及评定规程》DLT 5417-2009
1.3《火力发电厂焊接技术规程》DLT 869-2004
1.4《电气装置安装工程高压电器施工及验收规范》GB50147-2010
1.5《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171-2012
1.6《建筑工程施工质量验收统一标准》GB 50300-2013
1.7《混凝土结构工程施工质量验收规范》GB 50204-2015
1.8《钢结构工程施工质量验收规范》GB 50205-2001
二．组织措施
2.1项目管理组织机构
项 目 经 理
韩峰

设计经理
施工经理
何金元
调试经理

土建工程师
车进
安全工程师
吕大亮
机务工程师
王思斌
电仪工程师
庄桢

2.2项目组织机构管理
本工程施工组织机构实行项目经理领导下的项目经理负责制，实施项目法施工，项目经理对公司经理负责，公司各业务管理部门为项目施工提供技术保障支持。
项目经理部决策层为项目经理，全面负责整个工程的安全、质量、进度和成本控制；管理层设安全保卫科、工程技术科，负责项目部各项的管理工作；操作层由机务安装工地、电气安装工地、热控安装工地、防腐保温安装工地组成，负责工程的具体实施。
本工程项目经理部围绕项目管理的四个重点工作内容即质量管理、成本管理、工期管理、安全生产文明施工管理组成，主要设置以工程技术科为核心的由技术专业人员、资料员及专职质检员组成的技术质量保证体系和以安全保卫科为核心构成的施工生产、安全文明施工、成本核算体系，项目部是一个以综合管理为核心的管理体系。项目部受公司总部直接领导，并严格按公司《项目管理办法》规范运行，确保本机构职能齐全，行为规范，使项目部在施工全过程始终处于受控、良好运行状态，以确保工程优质、高速完成，兑现我方向业主作出的承诺。
2.3职责
1）项目经理
（1）严格执行国家和政府的有关法律、法规和政策、业主及监理公司对工地管理的各项有关规定；全面、认真履行《施工合同》的全部条款。认真、负责地履行合同义务与权利。
（2）代表企业法人管理本工程、处理协调与业主及其他项目单位的关系，组织好公司各部门及项目部的配合工作。按时参加工地协调会。
（3）贯彻执行ISO9001质量管理体系，负责本项目工程整个施工过程的体系建设、组织、管理、控制及各工序间的配合指挥。确保工程质量与工期，实现安全、文明施工。
（4）随时掌握施工项目成本、了解风险的方向和发生的概率，能够事先拿出控制成本、风险的办法。
（5）了解施工中存在的问题，及时发现和解决施工中出现的问题、纠纷，负责组织对工程一般不合格项的调查、评定和处理。
（6）项目经理为施工项目安全施工第一责任人；防火安全施工第一责任人；责任事故施工第一责任人；施工质量、非不可抗力和第三人事故的第一责任人。
2）工程技术科
在项目经理的领导下负责技术体系运行管理的具体工作；并配合公司质量部完成质量体系的具体工作，负责技术措施的制定、实施；负责记录、标识和可追溯性、对外委试验单位的选择评价、内部质量体系审核、过程、产品监视和测量、不合格品控制、数据分析及纠正和预防措施的管理；负责按与业主和工程监理单位协商确定的规程、规范、验评标准，组织工程施工项目的各级检查、验收评定工作，负责在施工程项目验收时与业主及工程监理的接洽，并负责接洽和受理工程施工中的质量问题及业主投诉，对公司工程部、质保部的监督检查负责。负责施工过程的管理；负责工程防护和交付的管理；负责组织编制审核专业施工组织设计，按权限审核有关措施方案和作业指导书等技术文件，明确特殊过程，确保过程质量符合规定要求；负责施工前、施工过程中与业主及工程监理接洽；负责受理设计变更、工程委托和洽商等文件审批和收发手续，及时组织做好设计变更标识和执行、服务记录；对公司工程部、质保部的监督检查负责。
3）安全保卫部
在项目经理的直接领导下全面负责安全体系的运转和具体工作，并配合生产副经理、质量科、完成工程部科安全技术工作。负责安全工作的管理，负责特殊工种作业人员持证上岗情况的监督，负责工程分承包方安全生产许可证、安全员取证、相关安全和环境管理制度及措施、安全及环境管理网络等情况的管理。负责现场的保卫管理工作。
2.4项目经理的资质、业绩
项目经理简历表
姓名
韩峰
性别
男
年龄
39
职务
项目经理
职称
高级
学历
大专
参加工作时间
2004
从事项目经理年限
5
项目经理级别
一级
已完工程项目情况
建设单位
项目名称
建设规模
开、竣工程日期
工程质量

神华
神华神东电力店发电厂2*660MW机组脱硫BOT工程

1.5亿

2013-2015

优质工程
大唐
大唐陡河发电厂脱硫改造工程
2.3亿
2006-2008
优质工程
大唐
太原二热2*300MW机组脱硫工程
0.8亿
2008-2010
优质工程
华润集团
蒲圻2*1000MW机组脱硫工程
1.5亿
2010-2012
优质工程
国电集团
国电布连2*660MW机组超排
3千万
2016
优质工程
北方华能
华能金桥热电
3千万
2016
优质工程
2.5项目主要管理人员的配置
2.5.1项目主要管理人员、技术人员、技术骨干配置
名称
姓名
职务
职称
主要资历、经验及承担的项目
项目经理
韩峰
项目经理
工程师
见简历
项目总工
梁凤
总工
工程师
见简历
专业技术人员
韩加志
机务工程师
工程师
见简历
专业技术人员
刘广彬
电仪工程师
工程师
见简历
安全管理
吕大亮
安全员
安全员
见简历
2.5.2人员简历表
姓名
韩峰
性别
男
年龄
39
职务
项目
经理
职称
高级
学历
大专
参加工作时间
2004
从事项目经理年限
5
项目经理级别
一级
已完工程项目情况
建设单位
项目名称
建设规模
开、竣工程日期
工程质量
神华电力
神华神东电力店发电厂2*660MW机组脱硫BOT工程
1.5亿
2013-2015
优质工程
大唐国际
大唐陡河发电厂脱硫改造工程
2.3亿
2006-2008
优质工程
大唐国际
太原二热2*300MW机组脱硫工程
0.8亿
2008-2010
优质工程
华润集团
蒲圻2*1000MW机组脱硫工程
1.5亿
2010-2012
优质工程
姓名
吕大亮
性别
男
年龄
35
职务
安全工程师
职称
工程师
质量员
学历
大专
参加工作时间
2008年
从事项目年限
/
项目经理级别
/
已完工程项目情况
建设单位
项目名称
建设规模
开、竣工程日期
工程质量
北京国电
北京国电一热2*200MW机组安装工程
40亿
1996-1999
达标项目
大唐
大唐国际北京高井电厂2*200MW机组脱硫、脱硝工程
3.5亿
2004-2008
优质工程
国网
国网公司张家口220KV变电所安装工程
1.5亿
2008-2009
亿质工程
燕山石化
大碳四工程
0.9
2012-2013
质量良好
3.施工综合进度
3.1工程进度计划
分项
开始日期
完成日期
前期

新增塔壁板预制
2017/3/1
2017/3/17
烟道预制
2017/3/1
2017/3/17
塔内支撑梁预制
2017/3/1
2017/3/17
钢结构预制
2017/3/7
2017/3/17
循环泵基础及管道支墩
2017/3/1
2017/3/10
CEMS小间改造
2017/3/5
2017/3/19
冲洗水泵基础
2017/3/10
2017/3/25
塔外脚手架
2017/3/3
2017/3/8
烟道改造脚手架
2017/3/7
2017/3/13
圆盘滤布式脱水机2台
2017/3/1
2017/4/20
循环泵安装
2017/3/17
2017/3/23
冲洗水泵安装
2017/3/24
2017/3/31
停炉后
2017/3/11
2017/4/25
浆液清理
2017/3/11
2017/3/13
塔外除雾器冲洗水管拆除
2017/3/12
2017/3/14
塔内除雾器拆除
2017/3/13
2017/3/15
塔内脚手架
2017/3/14
2017/3/18
除雾器支撑梁拆除
2017/3/18
2017/3/19
新增管除支撑梁安装
2017/3/21
2017/3/23
新增喷淋支撑梁安装
2017/3/22
2017/3/24
新增接管及人孔安装
2017/3/24
2017/3/27
塔顶盖拆除及回装（包括新增塔壁板安装）
2017/3/26
2017/3/29
净烟道拆除及安装
2017/3/28
2017/4/1
塔外平台改造
2017/3/30
2017/4/2
塔进出口及净烟道膨胀节安装
2017/4/1
2017/4/4
管除冲洗水管安装
2017/4/2
2017/4/4
吸收塔及净烟道所有焊接及漏焊检查修补
2017/4/5
2017/4/7
塔内及烟道防腐
2017/4/8
2017/4/13
烟道及吸收塔保温
2017/4/8
2017/4/15
塔内管式除尘器安装
2017/4/14
2017/4/16
原喷淋层喷嘴更换
2017/4/15
2017/4/17
新增喷淋管及喷嘴安装
2017/4/17
2017/4/19
新增循环管安装
2017/4/8
2017/4/20
电气及热控设备安装
2017/3/5
2017/4/20
塔内脚手架拆除
2017/4/20
2017/4/23
吸收塔内部清理及封门
2017/4/23
2017/4/24
168试运
2017/4/25

注：本工程所列里程碑进度考虑设备到货情况。
3.2图纸交付进度
一、工艺专业
01.01.01

序号
卷册号

卷册名称
计划完成时间
实际完成时间
备注

第1卷
01.01.01.01
施工图总说明及主要设备材料清册

1
TL1658S-J0101
01.01.01.01.01
施工图设计总说明
11.20

已发到现场
2
TL1658S-J0102
01.01.01.01.02
设备材料清册
2017.1.15

1月16日寄出
3
TL1658S-J0103
01.01.01.01.03
保温油漆及阀门清册
2017.1.15

1月16日寄出
4
TL1658S-J0104
01.01.01.01.04
防腐清册
2017.1.15

1月16日寄出

第2卷
01.01.01.02
系统及布置图

5
TL1658S-J0201
01.01.01.02.01
脱硫系统PID图
12.30

已发到现场
6
TL1658S-J0202
01.01.01.02.02
脱硫系统总平面布置图
12.30

1月16日寄出
7
TL1658S-J0203
01.01.01.02.03
设备安装图
12.30

已发到现场

第3卷
01.01.01.03
管道安装图

9
TL1658S-J0301
01.01.01.03.01
1#塔循环泵管道改造安装图
10.20

已发到现场
10
TL1658S-J0302
01.01.01.03.02
2#塔循环泵管道改造安装图
11.30

已发到现场
11
TL1658S-J0303
01.01.01.03.03
#1塔管束式除尘器冲洗水管道改造安装图
10.20

已发到现场
12
TL1658S-J0304
01.01.01.03.04
#2塔管束式除尘器冲洗水管道改造安装图
11.30

已发到现场
13
TL1658S-J0305
01.01.01.03.05
#2净烟道除雾器冲洗水管道安装图
1.10

1月16日寄出
14
TL1658S-J0306
01.01.01.03.06
滤液水改造安装图
10.20

已发到现场
15
TL1658S-J0307
01.01.01.03.07
废水旋流器管道改造安装图
10.20

已发到现场
16
TL1658S-J0308
01.01.01.03.08
圆盘脱水机改造管道安装图
11.10

已发到现场
17
TL1658S-J0309
01.01.01.03.09
1号石灰石供浆管道改造图
10.30

已发到现场
18
TL1658S-J0310
01.01.01.03.10
2号石灰石供浆管道改造图
11.30

已发到现场

第4卷
01.01.01.04
烟道安装图

18
TL1658S-J0401
01.01.01.04.01
1#吸收塔净烟道改造安装图
11.10

已发到现场
19
TL1658S-J0402
01.01.01.04.02
2#吸收塔净烟道改造安装图
1.10

1月16日寄出
20
TL1658S-J0403
01.01.01.04.03
1#吸收塔烟道测点开孔图
11.30

已发到现场
21
TL1658S-J0404
01.01.01.04.04
2#吸收塔烟道测点开孔图
烟道防腐施工前

烟道防腐前由CEMS厂家去现场确定开口方位
二、设备专业
01.01.02

序号
卷册号

卷册名称
计划完成时间
实际完成时间
备注

第1卷
01.01.02.01

1
TL1658S-S0101
01.01.02.01.01
1#吸收塔安装图
9.30

已发到现场
2
TL1658S-S0102
01.01.02.01.02
2#吸收塔安装图
11.30

已发到现场

三、电气专业
01.01.03

序号
卷册号

卷册名称
计划完成时间
实际完成时间
备注

第1卷
01.01.03.01
施工图总说明及主要设备材料清册

1
TL1658S-D0101
01.01.03.01.01
电气设计总说明及卷册目录
2017.1.10

　已发到现场
2
TL1658S-D0102
01.01.03.01.02
脱硫岛主要设备及材料清册
2017.1.10

　已发到现场
3
TL1658S-D0103
01.01.03.01.03
脱硫6kv配置接线图
10.20

　已发到现场
4
TL1658S-D0104
01.01.03.01.04
脱硫380v配置接线图
10.20

　已发到现场
5
TL1658S-D0105
01.01.03.01.05
脱硫岛防雷及接地
10.20

　已发到现场

第2卷
01.01.03.02
电气二次

6
TL1658S-D0201
01.01.03.02.01
6kV配电装置二次接线图
10.20

　已发到现场
7
TL1658S-D0202
01.01.03.02.02
脱硫400v配电装置二次接线图
10.20

　已发到现场

第3卷
01.01.03.03
照明

8
TL1658S-D0301
01.01.03.03.01
1#吸收塔新增平台照明
1月10日

　已发到现场
9
TL1658S-D0302
01.01.03.03.02
2#吸收塔新增平台照明
2017.1.10

　已发到现场

TL1658S-D0303
01.01.03.03.03
新增1#CEMS间照明通风
已完成

　已发到现场

TL1658S-D0304
01.01.03.03.04
新增2#CEMS间照明通风
2017.1.10

　已发到现场

第4卷
01.01.03.04
电缆敷设

　已发到现场
10
TL1658S-D0401
01.01.03.04.01
脱硫岛电缆敷设及防火封堵
11.3

　已发到现场
11
TL1658S-D0402
01.01.03.04.02
脱硫电缆清册
10.20

　已发到现场

四、热控专业
01.01.04

序号
卷册号

卷册名称
计划完成时间
实际完成时间
备注

第1卷
01.01.04.01
总的部分

1
TL1658S-K0101
01.01.04.01.01
热控施工图总说明及卷册目录
10.25
11.11
已发到现场
2
TL1658S-K0102
01.01.04.01.02
热控设备及材料清册
10.25

已发到现场

第2卷
01.01.04.02
仪表部分

3
TL1658S-K0201
01.01.04.02.01
热控电源施工图
10.20

已发到现场
4
TL1658S-K0202
01.01.04.02.02
仪表施工图
10.20

已发到现场
5
TL1658S-K0203
01.01.04.02.03
执行机构施工图
10.20

已发到现场
6
TL1658S-K0204
01.01.04.02.04
CEMS系统施工图
10.25
11.11
已发到现场

第3卷
01.01.04.03
控制系统部分

7
TL1658S-K0301
01.01.04.03.01
DCS IO清单
10.20
11.7
已发到现场
8
TL1658S-K0302
01.01.04.03.02
DCS端子排出线表及电缆清册
10.25
11.7
已发到现场
9
TL1658S-K0303
01.01.04.03.03
DCS电缆清册
10.25
11.7
已发到现场

第4卷
01.01.04.04
电缆通道部分

10
TL1658S-K0401
01.01.04.04.01
热控电缆主通道施工图
10.2

已发到现场
11
TL1658S-K0402
01.01.04.04.02
热控防火封堵施工图
10.20

已发到现场
五、土建专业
01.01.05

序号
卷册号

卷册名称
计划完成时间
实际完成时间
备注

第1卷
01.01.05.01
设备基础图

1
TL1658S-T0101
01.01.05.01.01
1#循环泵房设备基础施工图
10.01
已发到现场
已发到现场
2
TL1658S-T0102
01.01.05.01.02
2#循环泵房设备基础施工图

已发到现场
3
TL1658S-T0103
01.01.05.01.03
2#氧化风机房房设备基础施工图
11.30
取消
风机不移位，不需改造，不出图
4
TL1658S-T0104
01.01.05.01.04
圆盘脱水机设备基础改造施工图
11.20
取消
圆盘脱水机基础利旧
5
TL1658S-T0105
01.01.05.01.05
除雾器冲洗水泵设备基础改造施工图
11.01

已发到现场

第2卷
01.01.05.02
烟道支架改造施工图

TL1658S-T0201
01.01.05.02.01
2#净烟道支架改造施工图
1.15

1月16日寄出

3.3主要设备交付进度
名称
规格型号
单位
数量
厂家
品牌
到货情况
#2浆液循环泵
LC700/898Ⅱ
台
1
五二五泵业

已到货
#2浆液循环泵减速机
H1SH07 HISH09
台
2
北京康瑞明科技公司
西门子弗兰德
已到货
#2浆液循环泵高压电机
YXKK450-4 500KW 6KV IP54
台
2
湘潭电机

已到货
脱水机

台
2
中信重工

2017.1.18
#2喷淋层喷嘴
Twin-EH
件
597
上海高必德
LECHLER
2017.2.20
#2喷淋层
FRP
套
1
浙江德创环保科技

已到货
音叉密度计
FDM11A723BAC2V12MZ ZZTG
套
1
北京翰益丰联
艾默生
已到货
雷达液位计

套
5
北京天成森首仪表公司
E+H
已到货
压力表
表盘直径100，工作压力0.3MPa

重庆川仪自动化

已到货
#2热电阻
WZP2-430NM
支
5
安徽天康

2017.2.5
#2烟道除雾器
DH2100(10m*9.6m)

北京智慧创源
Munters
2017.1月中旬
矩阵式流量计
PT2000+SITRANS P

北京雪迪龙
SDL+SIE MENS,316L
已到货
#2除雾器冲洗水泵
IS125-100-250B
台
2
吉林市飞翔泵阀公司
ABB
已到货
自动冲洗水过滤器
DN150， PN1.0 ，壳体：碳钢衬胶 滤网：304 ，150目
电控箱不锈钢外壳，IP55
台
2
无锡伊诺特

已到货
2205护板
2205
块
7
常州悦翔能源科技

已到货
防堵取样器
防堵风压取样器，材质不锈钢316L，PFD斜弯管带法兰型。
取样口法兰标准HG20592 DN80，取样出口φ14X2，斜弯管与水平夹角45度
个
18
天长市宏泰仪表有限公司

已到货
热控桥架
200*100 L=2000
件
65
镇江实华仪表电器有限公司

已到货
排出泵滤网(1.4529)
DN125
件
4
江苏华星电力环保设备有限公司

已到货
废水旋流器
HV100
套
1
北京华德创业环保设备有限公司

已到货
#2循环泵入口电动蝶阀
DN1000
套
1
博雷（中国）控制系统有限公司
配套电动执行机构EMG
已到货
#2阀门（浆液阀门,进口品牌）

套
31
博雷（中国）控制系统有限公司
配套电动执行机构AUMA 气动执行机构STI
电动已到货，气动未到
#2钢格栅

套
1
唐山莫百特机械制造有限公司

已到货
电力电缆

浙江万马股份有限公司

已到货
#2支撑梁
400*200*10 300*200*10 100*100*8
米
108
北京纳博致盛商贸有限公司

已到货
高、低压柜改造

江苏信实电气有限公司

仪表保温箱

镇江实华仪表电器

已到货
#2衬胶管道（大管道）

江苏海博环保科技有限公司

2017.2月中旬
#2人孔

淄博应达机械制造有限公司

已到货
管道膨胀节

件
41
北京中海威环保科技有限公司

已到货
#2烟道膨胀节
8400×3900 6100×4800 φ6100 9600×10000
套
4
深圳市彩阳电力技术有限公司

2017.2月中旬
仪表阀

上海阀门五厂

已到货
#2管束除尘器

套
1
清新环境

开工后

3.4综合劳动力和主要工种劳动力安排计划
3.4.1主要工种劳动力计划表

2017.3
2017.4

架子工
8
8

电工
4
4

焊工
6
10

壮工
10
10

起重工
1
2

安装工
8
8

防腐保温
10
15

合计
47
67

3.5主要施工机械设备配置及进场计划
序号
机械或设备名称
型号
规格
数量
国别
产地
制造
年份
额定功率(KW)
生产能力
备注
1
汽车吊
50T
1
徐工
2014
1

2
汽车吊
25T
1
徐工
2014
3

3
平板车
20T
2
北汽
2012
2

4
电焊机
交流
10
江苏
2014
20

5
汽车吊
350T
1
三一
2014

6
汽车吊
70T
1
徐工
2014

3.6 工程进度计划的实施和控制
1）组织措施
自开工日期起立即组织施工队伍进驻，同时进行施工技术准备，建立以项目经理为首的工期进度行政控制体系，落实各专业进度控制负责人，做到政令畅通，坚持每天生产调度例会，统一协调交叉作业，倒排工期，组织二班或三班作业，充分发挥机械作业能力，早开、多开工作面，时间排满、空间占满，打破常规、保证重点，在工期控制上充分体现“目标的明确性、策划的科学性、计划的严肃性、控制的严密性”，保证本工程按期或提前完成。
2）技术保证
充分发挥以工程技术科为首的技术保证体系的作用，同时做到优化施工方案，杜绝技术失误，严格施工方案措施编制和审批，严肃工艺纪律，在工程建设中推广新技术、新工艺、新材料和新设备的应用，以计划为龙头，以技术为先导，为进度目标的实现提供可靠的技术保证。
3）管理措施
选用高素质施工队伍和专业管理及技术人员，以内部招标和竞争上岗，严格把关。项目经理部与各专业公司（工地）签订内部施工合同，明确工期进度要求，以经济手段约束双方责任。加强信息管理，及时收集与施工进度有关的资料，如图纸交付、设备到货、材料供应、交通运输、气象资料等，随时与进度计划比较，进行调整、修正，做到动态管理。
4. 施工总平面布置
4.1施工区域划分和施工用地面积指标
4.1.1区域划分及布置
根据业主方所提供条件，施工区域划分主要分现场办公区、现场建筑临时场地、现场安装临时场地、加工制作与设备材料存放区四个部份，其中现场办公区、现场建筑临时场地、现场安装临时场地在施工区域就近布置，具体布置见施工总平面布置图（附件1）。
4.1.2用地面积指标
场地名称
尺寸（米）
面积（平米）
备注
办公区
8*15
120

现场厕所
无
无

安装临时场地
20*30
600

防腐施工库房
4*10
40

除尘器存放区
10*30
300

4.2交通运输组织
4.2.1施工现场道路布置
不专门安排施工道路
4.3施工管线布置
本工程力能供应所需施工管线较少，只有水管线和施工电源电源需要布置，施工电源电缆布置见 施工总平面布置图（附件1），水管线在进驻现场后，根据业主提供水源点现场进行布置。
4.4施工机械平面布置
本工程主要吊装量为吸收塔部件吊装，考虑到本工程吸收塔与烟囱位置较近，且综合楼层高较低原因，结合成本控制，本工程不配置大型塔式起重机，现场所有吊装作业一律由汽车吊完成。
5. 施工临时设施及场地
5.1预支场地
电厂制定组装场地
5.2生活性施工临时建筑
根据招标文件要求，生活性临时建筑不能建于厂区围墙内，故本工程宿舍区在业主指定区进行临建。
5.2.1生活区主要临建设施
租用民居或租用电厂给提供的员工宿舍
5.2.2生活区平面图
无
三、安全保证措施
（一）、安全目标
无人身轻伤及以上事故，无火灾火警、环境污染事件，无安装质量问题，各项安装保证满足机组正常、连续投运。
（二）、保证体系
为确保安全措施、技术措施的落实，确保安全目标的实现，成立华能荆门热电1-2号机组烟气脱硫提效改造工程安全管理小组。项目负责人万云平为第一安全责任人，现场管理人员官露为专职安全员，李正庆、文蔚为工作负责人。
（三）、开工前的安全准备工作
1、危险分析
（1）本项目是改造工程，防止高空坠物和触电事故。电焊机必须安全接地。
（2）工程需要搭设脚手架，在脚手架上作业时必须正确系好安全带。
（3）工程需要拆除和敷设保温，在施工时注意穿专用防护服，同时注意环境污染。
（4）制定的具体的预控措施见危险点控制措施和应急预案部分。
2、人员安全培训教育
（1）所有施工人员进场之前，本单位已经进行安全培训教育及考试合格，并坚持每周一的安全学习；
（2）在施工前，所有人员都经过了电厂的三级安全教育，并经考试合格；
（3）本次施工前我们仍将坚持开工前的安全教育和全面的安全技术交底，坚持每天工作结束后的安全总结。
3、特种作业
（1）特种人员如架子工、电工、电焊工、起重工必须经国家制定的机构培训合格，并持有效证件上岗；
（2）脚手架搭设必须具有特种作业操作证的人员承担，脚手架搭设好后由电厂安全管理人员和专业人员共同验收合格并挂牌后方能进行作业。
4、职业健康
为施工人员配置如手套、防护眼镜等必要的劳动防护用品和安全设施，每次开工前，检查确保施工人员精神状态良好，着装符合安规规定的要求，个人配戴的劳动防护用品（安全帽、安全带等）齐全、完好。
5、安全工器具
施工前检查使用的安全工器具完好，并报请电厂安监技术部门经检验合格后方可使用。
6、施工作业
动火作业尽可能在工作间完成，必须在现场进行动火作业的，必须办理动火工作票，并采取可靠的安全措施，应检查气瓶布置符合要求并保持安全距离，电焊机外壳牢固接地，电焊机的回线接线牢固。
7、安全标识
在施工场地显著位置悬挂醒目的安全警示标示牌，在施工现场周围装设安全围栏和警戒线。
8、消防和应急
（1）动火现场配置必须的消防器材，并使所有施工人员学会使用；
（2）施工人员还应学会人工急救方法；
（3）每个施工人员应熟悉逃生通道，必要时应组织人员逃生演习。
9、起重和吊装作业
（1）起重作业前应制定好可靠的作业指导书，并做好技术及安全交底工作。
（2）从事起重作业的专业人员必须具备真实有效的资质证明。
(四)、施工过程控制
1、监护到位、手续齐全
（1）施工单位监护人和电厂安全监护人必须坚持现场监护，电厂监护人不在现场不得进行作业；
（2）作业时工作票（包括动火票）、开工报告单和安全措施带到现场备查；
（3）安全监督人员挂牌上岗，进行维修工程全过程的安全、文明施工的监督。
（4）现场施工人员必须挂牌上岗（出入证），工作负责人和安全监护人应佩戴有明显的标志。
2、劳动防护检查
（1）禁止作业人员长时间连续超负荷作业或疲劳作业；
（2）禁止作业人员酒后作业；
（3）高处（含脚手架上）作业必须佩戴安全带，安全带应悬挂在牢靠的结构件上；
（4）施工人员进入施工现场必须统一正确着装和戴好安全帽；
（5）如施工人员感到不适应立即撤离现场，并进行必要的检查。
（6）5米以上高空作业应该在空挡处设置防火型安全网。
3、脚手架检查
（1）检查搭设脚手架的人员是持有效证件的人员，检查跳板绑扎牢固，脚手架已经挂验收牌；
（2）每次使用前工作负责人必须对脚手架进行认真检查，结构改变应重新检查验收合格；
（3）脚手架不得承载超过核定载荷量，不得堆放杂物；
（4）脚手架上工具、小型设备、备件等应整齐摆放，禁止放在脚手架的边沿；
（5）高处作业应使用工具袋，禁止上下抛掷物件；
（6）工作完毕应及时拆除脚手架，拆除脚手架应自上而下进行，主结构和斜撑后拆除，禁止拆除的物件往下丢落，拆除的管件和扣件以及跳板应整齐堆放并及时运走。
4、临时电源检查
（1）容器内照明必须使用低压电，低压电源或角向磨光机用的临时电源的拖线盘、电源开关、刀闸应放在塔外监护人员可以随时关闭的地方；
（2）电源线应为整条电缆，穿过炉墙和脚手架等金属部件处应使用橡皮等绝缘物隔离。
5、动火作业检查
（1）检查电焊作业采取的措施可靠，能防止火化溅落和发生火警，焊机外壳接地真实，接地和电流线接线牢靠；
（2）检查氧气瓶和乙炔气瓶的防震圈、防护罩齐全，颜色鲜明，气瓶是经过检测单位检验合格的：
（3）检查氧气和乙炔瓶的输气管完好，接口牢固，无漏气现象；
（4）检查氧气瓶的减压阀和乙炔瓶的回火阀完好；严禁使用无减压阀的氧气瓶和无回火阀的乙炔瓶；
（5）检查现场放置的气瓶数量是在规定范围内，氧气瓶和乙炔瓶坚直放置并
