内蒙地区半刚性基层沥青路面抗裂性研究word版本.doc

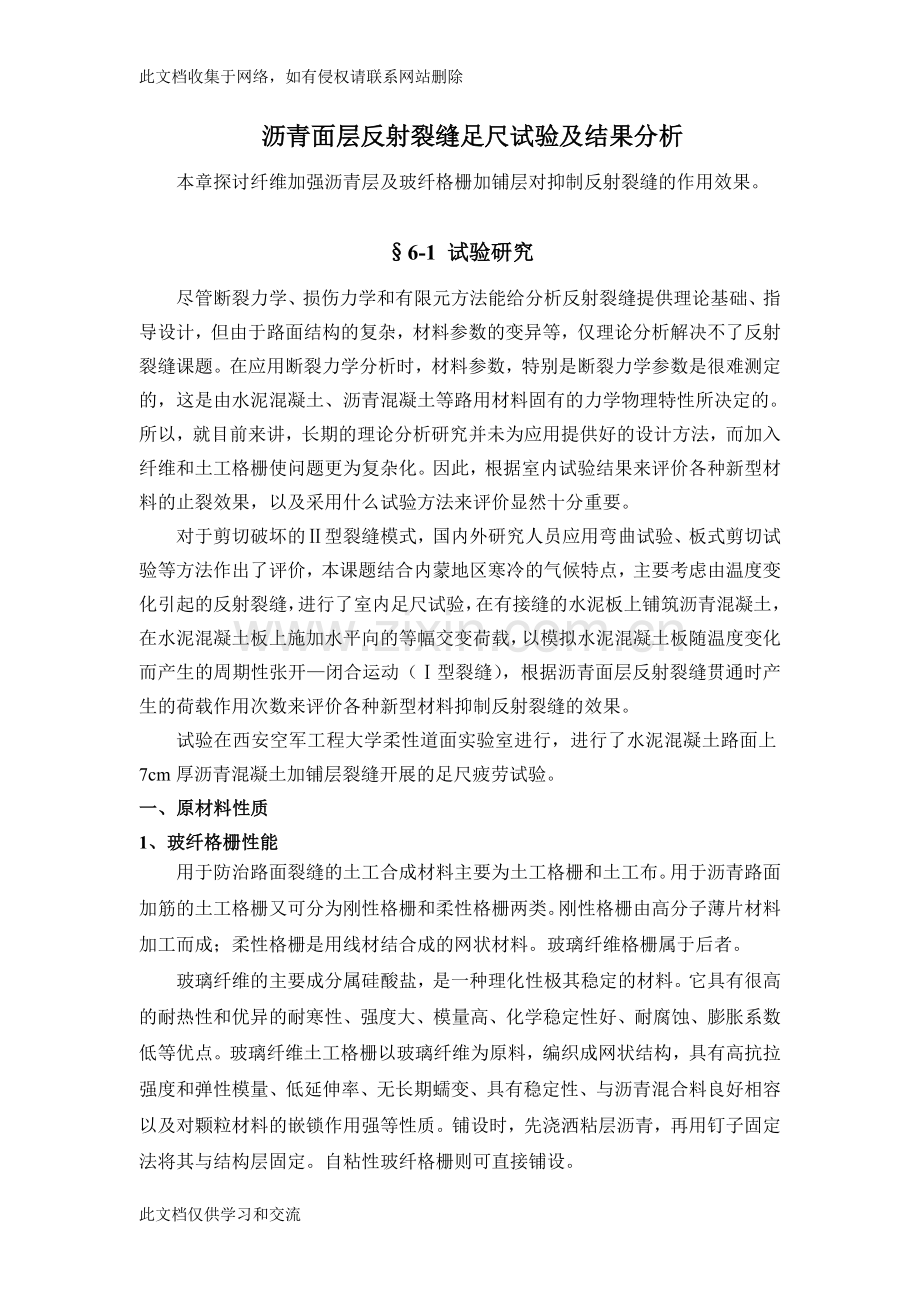

此文档收集于网络，如有侵权请联系网站删除 沥青面层反射裂缝足尺试验及结果分析本章探讨纤维加强沥青层及玻纤格栅加铺层对抑制反射裂缝的作用效果。6-1 试验研究尽管断裂力学、损伤力学和有限元方法能给分析反射裂缝提供理论基础、指导设计，但由于路面结构的复杂，材料参数的变异等，仅理论分析解决不了反射裂缝课题。在应用断裂力学分析时，材料参数，特别是断裂力学参数是很难测定的，这是由水泥混凝土、沥青混凝土等路用材料固有的力学物理特性所决定的。所以，就目前来讲，长期的理论分析研究并未为应用提供好的设计方法，而加入纤维和土工格栅使问题更为复杂化。因此，根据室内试验结果来评价各种新型材料的止裂效果，以及采用什么试验方法来评价显然十分重要。对于剪切破坏的型裂缝模式，国内外研究人员应用弯曲试验、板式剪切试验等方法作出了评价，本课题结合内蒙地区寒冷的气候特点，主要考虑由温度变化引起的反射裂缝，进行了室内足尺试验，在有接缝的水泥板上铺筑沥青混凝土，在水泥混凝土板上施加水平向的等幅交变荷载，以模拟水泥混凝土板随温度变化而产生的周期性张开闭合运动（型裂缝），根据沥青面层反射裂缝贯通时产生的荷载作用次数来评价各种新型材料抑制反射裂缝的效果。试验在西安空军工程大学柔性道面实验室进行，进行了水泥混凝土路面上7cm厚沥青混凝土加铺层裂缝开展的足尺疲劳试验。一、原材料性质1、玻纤格栅性能用于防治路面裂缝的土工合成材料主要为土工格栅和土工布。用于沥青路面加筋的土工格栅又可分为刚性格栅和柔性格栅两类。刚性格栅由高分子薄片材料加工而成；柔性格栅是用线材结合成的网状材料。玻璃纤维格栅属于后者。玻璃纤维的主要成分属硅酸盐，是一种理化性极其稳定的材料。它具有很高的耐热性和优异的耐寒性、强度大、模量高、化学稳定性好、耐腐蚀、膨胀系数低等优点。玻璃纤维土工格栅以玻璃纤维为原料，编织成网状结构，具有高抗拉强度和弹性模量、低延伸率、无长期蠕变、具有稳定性、与沥青混合料良好相容以及对颗粒材料的嵌锁作用强等性质。铺设时，先浇洒粘层沥青，再用钉子固定法将其与结构层固定。自粘性玻纤格栅则可直接铺设。本试验采用“龙博”牌LB1800型玻璃纤维格栅，径向、纬向抗拉强均为50.00KN/m，伸长率径向、纬向均为3.00%，弹性模量6.7107Kpa,网格尺寸2020mm，耐温性能在-100280，含胶量50%，有很好的耐腐蚀性能，通过优质改性沥青进行基材处理。各项性能均符合公路土工合成材料应用技术规范（JTJ/T 019-98）之规定。2、沥青及沥青混合料性质原材料由西安市高速公路机械养护公司提供，碎石（1020mm）产地蓝田，碎石（510mm）和石屑产地为韩峪，沥青为韩国SK AH-90#沥青。（1） 沥青性质 沥青技术指标 表6-1项目原沥青标准针入度(0.1mm,25)9180100延度(5cm/min, 15)150100软化点()45.54555闪点()350230含蜡量(蒸馏法)(%)0.8413密度(15)1.0299实测溶解度(三氯乙烯)(%)99.399薄膜加热实验(163,5h)质量损失(%)0.0991针入度比(%)74.150延度(25)10075延度(15)140实测（2）集料性质粗集料技术指标 表6-2种类表观密度（g/cm3）碎石（1020mm）2.821碎石（510mm）2.750石屑2.669砂子2.670矿粉（亲水系数0.67）2.740（3）混合料性质混合料采用AC-16型，按照碎石（1020mm）31%、碎石（510mm）27%、砂子26%、石屑10%、矿粉6%的比例配合而成，油石比5.2%，纤维按照混合料总重0.225%的比例加入。级配组成见表6-3。混合料级配组成 表6-3 筛孔尺寸（mm）191613.29.54.752.361.180.60.30.150.075通过率（%）10098.188.677.548.538.027.620.212.28.95.6沥青混凝土各项技术指标 表6-4种类表观密度（g/cm3）空隙率（%）矿料间隙率（%）沥青饱和度（%）稳定度（KN）流值（0.1mm）不加纤维2.3945.3417.0068.596.614.15加纤维2.3726.0017.5465.687.005.21混合料各项技术指标的变化同第五章第一节。 二、室内足尺试验1、试验目的对比0条件下，直接加铺沥青混凝土层、加入GoodRoad纤维后直接加铺沥青混凝土层与设置玻纤格栅防裂加铺层的疲劳特性。2、试验设备试验在反射裂缝疲劳试验台架上进行。该试验台架的构造如图6-1所示。图中A、B两块板是水泥混凝土板，其中A板为固定板，B板可沿水平方向移动。两板间的缝隙用来模拟半刚性基层的裂缝。在A、B两板的上面按现场施工条件铺筑沥青混凝土加铺层，用压路机压实成型。试验台架由动力系统（见图6-2）和实验系统两部分组成。试验时，动力系统在B板上施加水平的等幅交变荷载P,使A、B两板间的缝隙按一定的频率和一定的相对位移张开和闭合，以模拟半刚性基层的裂缝由于温度变化引起伸缩产生的水平相对位移。施加的等幅交变荷载如图6-3所示。图6-1 疲劳试验台架示意图 图6-2 疲劳试验台架动力系统 图6-3等幅交变荷载示意图为模拟低温条件下路面结构的工作环境，疲劳试验台加有降温设备。该设备安装仪态制冷量为7500 大卡的压缩机和冷风机，可使疲劳试验台架的环境温度降到-20。试验时，将其罩在疲劳试验台架上，使路面结构的环境温度降到要求的低温状态，以获取低温条件下沥青混凝愈加铺层疲劳特性的数据。 该疲劳试验台架可以进行以下试验：（1）不同配比设计的沥青混合料裂缝扩展规律试验；（2）相同配比设计的沥青混合料不同加铺层厚度裂缝扩展规律试验；（3）在水泥混凝土与路面接缝上设与不设防裂层时，沥青混凝土加铺层裂缝扩展对比试验；（4）不同防裂层时沥青混凝土加铺层裂缝扩展对比试验；（5）不同环境温度（常温到-20）下，沥青混凝土加铺层裂缝扩展对比试验；（6）不同裂缝开展宽度和不同加载频率（1次/分7次/分），裂缝扩展的对比试验。3、试验准备工作（1）旧路面表面清扫干净，涂刷粘层油，粘层油采用稀释沥青，涂刷厚度约0.5mm。（2）沥青混合料的拌制。拌和温度为1505。拌制加GoodRoad聚酯纤维的混合料时，先将纤维与集料干拌不少于30秒，使纤维分布到位且均匀，再加入沥青和矿粉湿拌，湿拌时间也不少于30秒。 （3）铺设土工格栅。加玻纤格栅时先将格栅跨缝铺设在洒了粘层油的旧水泥混凝土路面上（图6-4），在土工格栅上直接摊铺沥青混合料。（4）沥青混合料摊铺和碾压。沥青混合料由现场拌制，人工摊铺，见图6-5。摊铺温度大约120左右。分两层摊铺。摊铺后用10吨的压路机碾压成型。碾压时先用前轮将混合料初步稳压（23遍），再用后轮充分压实（45遍），最后用前轮消除表面痕迹，见图6-6。碾压开始温度约为110120，碾压终了温度不低于70。加GoodRoad聚酯纤维混合料碾压时，比普通沥青混合料多碾压23遍，使之更加结实、牢靠。图 6-4 铺设土工格栅 图6-5摊铺沥青混合料 图6-6 加铺层碾压（5）涂白色涂料，打方格网。温度降到约常温时，在接缝上方的加铺层表面左右各50cm的范围内以及两侧面涂刷白色涂料，并在涂料表面画出1010cm的方格网，以便观察。试验时，随时将出现裂缝时的荷载疲劳作用次数标绘在裂缝扩展的位置上。图6-7为刷完涂料的试验路面。 图6-7在加铺层表面刷白色涂料，打方格网 （6）架设百分表。接缝的水平位移通过架设在沥 青混凝土侧面的百分表测得，两边各装一个。如图6-8所示。（7）在试验路面上罩上降温设备，连续开机降温，当路面结构表面温度降到-1-2，即可开始加载，进行试验。 图6-8 架设百分表4、试验方案（1） 荷载频率为4次/分；（2） 接缝水平位移初始值为1mm;（3） 原沥青混合料直接加铺、加GoodRoad聚酯纤维混合料直接加铺以及设置玻璃纤维土工格栅防裂层0各试验一次；（4） 沥青混凝土加铺层厚度7cm。5、试验过程试验开始，通过百分表读数使接缝水平位移稳定在1mm，调整加载频率，使其稳定在4次/分，试验正式开始。通过降温设备的观察镜，先观察是否产生首次裂缝，一观察到首次裂缝，记录荷载作用次数，并取下降温罩，以便于随时将出现裂缝时的荷载疲劳作用次数标绘在裂缝扩展的位置上。由于低温下荷载疲劳作用次数较少，试验过程不长，取下降温罩后虽然路面表面温度略有升高，但仍在0左右，路面中面温度和底面温度则保持不变。试验中随着疲劳荷载作用次数的增加，接缝水平位移也增大。到裂缝完全贯通时试验停止。图6-9为裂缝贯通情形。图6-9裂缝贯通情形6、结果分析（1）直接加铺原沥青混凝土试验，加载67次时出现首次裂缝，加载100次时裂缝上升到顶部，加载154次时裂缝贯通。图6-10为裂缝状况示意图。图中括弧内的数字即为裂缝扩展到此时的疲劳荷载作用次数。 图6-10直接加铺原沥青混凝土裂缝扩展图（2）直接加铺GoodRoad聚酯纤维沥青混凝土试验，加载112次时出现首次裂缝，加载131次时裂缝上升到顶部，加载498次时裂缝贯通。图6-11为裂缝状况示意图。 图6-11直接加铺GoodRoad聚酯纤维沥青混凝土裂缝扩展图（3）设置玻璃纤维土工格栅防裂层试验，加载116次时出现首次裂缝，加载537次时裂缝贯通。图6-12为裂缝状况示意图。 图6-12设置玻璃纤维土工格栅防裂层沥青混凝土裂缝扩展图各种状态下的疲劳试验结果列于表6-5疲劳试验结果 表6-5防裂层类型原沥青混凝土纤维沥青混凝土 玻纤格栅防裂层加铺厚度（cm）777加载频率（次/分）444初始水平位移值（mm）111疲劳荷载作用次数（0）1544985377、试验结论从荷载疲劳作用次数上看，原沥青混凝土裂缝贯通时，荷载疲劳作用次数为154次，加入GoodRoad后为498次，提高约3.2倍。设置土工格栅防裂层后，荷载作用次数为537次，提高约3.5倍。从裂缝扩展图上还可以看出，加入GoodRoad后和设置玻璃纤维土工格栅防裂层后，裂缝在一定宽度范围内分散，说明两者在一定程度上降低了接缝处的应力集中现象，使疲劳荷载作用次数比直接加铺时有所提高。而后者更为明显一些。6-2 机理分析一 、玻璃纤维格栅抑制反射裂缝的机理研究表明，在旧路（或基层）表面铺设一层土工合成材料，既有缓冲裂缝端部应力集中的作用，也对沥青路面有加筋作用。土工合成材料加强沥青路面，受力变形特性实质上是一种复合材料中增强相的行为，具有较强的界面效应和桥联增韧作用，突出表现在加筋材料与道路材料之间力和变形的相互作用。（一） 嵌锁挤作用在碾压过程中通过格栅网孔中的粒料互相包裹、嵌挤，可将格栅上面的沥青混合料与下面的基层材料有机地结合起来，使基层、面层形成一个上、下嵌锁的整体，从而使这种机械的咬合体形成一个高度的压实体。玻纤格栅纵横向的网孔结构，使格栅对网孔内的混合料起了一个“箍固”作用，从而可使沥青混凝土内颗粒位移受到均匀的限制。因此，当其下面的水泥板出现裂缝并作张拉运动时，格栅的存在改变了裂缝尖端的受力状况，使裂缝处上层面板的张开变形受到了限制，从而抑制裂缝上传。此时，格栅横向筋受混合料向外的推挤力，纵向筋受拉力作用，当推挤力逐渐增大使格栅变形达到一定程度，即格栅遭到破坏时，纵向筋的强度成为抑制裂缝扩展的关键，如果格栅的网孔尺寸较稳定，格栅本身的拉伸强度较大，则可使此阶段持续较长时间，从而起到抑制裂缝发展的作用。同时，格栅网孔结构的稳定性由于与沥青混合料相互填充而得到增强，因此格栅本身的抗拉强度是抑制裂缝发展的主要原因。而铺设在基层与沥青面层之间的格栅，可相对较早的加入到抑制裂缝发展的工作中，从而收到良好的止裂效果。通过格栅整体受力作用，产生较强的抗滑动摩阻力。同时由于格栅本身能承担部分外来作用力，使沥青混合料所受应力减小，即使局部受到集中荷载而产生较大压实力或推移力，格栅与矿料也将产生整体效应来抵抗外来荷载对路面的作用力。另外，用断裂力学理论进行分析可知，设置土工格栅能有效降低加铺层内裂缝尖端的应力强度因子幅值，使裂缝不会很快失稳扩展到加铺层表面，从而延缓了反射裂缝的出现。（二）加筋作用1 土工合成材料能降低裂缝处拉应力土工合成材料在受力变形时所产生的张力通过增大土工合成材料与结构层的层间剪应力来传递，即会增大裂缝处剪应力集中。但只有当土工合成材料张拉模量大于一定值时才能起到加筋作用。2 土工合成材料与结构层的结合状态对其加筋作用影响很大。只有在土工合成材料与沥青面层底部完全联结时才能起到加筋作用。土工合成材料与半刚性基层之间完全结合有利于降低沥青面层底部拉应力集中，但它与半刚性基层处于光滑接触状态，有利于改善剪应力集中状态。从复合应力强度因子和裂缝扩展角两方面考虑，土工合成材料与半刚性基层结合完好，可以延长沥青面层的使用寿命。 （三）桥联增韧效应1、裂缝扩展至沥青面层内时，铺设在沥青面层与半刚性基层之间的玻纤格栅会体现出一种桥联增韧效应。一般这种桥联增韧效应随着土工合成材料的张拉某量的增大而加强。2、合成材料与上、下结构层完全联结时，在对称荷载作用下，土工合成材料的桥联增韧效应降低裂缝尖端应力集中程度，在裂缝扩展初期最为显著，在扩展后期渐趋稳定。而且，裂缝扩展至某一位置后将停滞不前。在非对称荷载作用下，土工合成材料均能降低裂缝尖端的拉应力和剪应力集中，但降低拉应力集中的效果更为显著，此时裂缝主要表现为剪切型开裂，而且这种剪切作用随着裂缝扩展而增强。土工合成材料降低剪应力集中的作用在裂缝扩展初期较为明显。3、合成材料的桥联增韧效应会降低拉应力的集中程度，当裂缝接近路表时会处于受压状态，这将削弱水平荷载的影响，最终水平荷载对裂缝扩展的影响不大。另外，根据断裂力学理论，路面结构层之间的模量比和层间结合方式对垂直界面裂缝尖端应力强度因子的奇异性具有较大的影响。一般情况下，连续接触或具有较低层间抗剪强度的界面结合方式，可以减小垂直界面裂缝向相邻结构层发展的可能性，并形成沿界面方向的分叉型滑移裂缝。这就从理论上解释了碎石缓冲层、土工合成材料等在路面结构中阻止或延缓裂缝向上扩展的机理。二、纤维沥青混凝土抑制反射裂缝的机理 GoodRoad聚酯纤维在低温下仍呈柔性，具有较高的抗拉强度，且各向同性，按照混合料总重0.225%的比例加入纤维，纤维均匀且以多向丝样分布于混合料中，大约每立方米的沥青混合料中有超过18亿根分离的纵横交错的GoodRoad纤维，为混合料提供了巨大的内聚力，对混合料起到“桥接”和“加筋”作用，阻碍了裂缝的产生，提高了混凝土的抗拉强度，从而延缓了反射裂缝的产生。另外，很多资料表明，纤维的加入提高了沥青混合料的疲劳耐久性，文献24对此用裂缝发展原理和银纹理论进行了解释。银纹是材料表面或内部的一些缺陷在受到应力集中时引发的微细裂纹痕，当形变进一步发展，取向伸直的纹痕发生断裂，就转化为微裂缝，重复荷载作用下的微裂缝逐渐发育成熟，最终引起断裂破坏。对纤维沥青混合料，在银纹转化为裂缝时，界面处存在大量纤维，它们跨越裂缝两岸阻碍了裂缝的进一步扩大发展，同时吸收和消耗了使混合物断裂所需要的能量；另一方面，银纹发展时，纤维会使银纹转向和支化，减慢裂缝产生的速率，延缓材料的破坏进程；这些过程的协调作用，大大提高了沥青混合料的疲劳耐久性。文献22应用损伤理论计算出温度场循环作用下加与不加纤维的疲劳作用次数，得出加入纤维后疲劳寿命提高了34.3%。综上所述，室内足尺试验表明，GoodRoad纤维增强沥青混凝土以及加铺玻璃纤维格栅沥青混凝土可有效抑制低温状态下反射裂缝的产生。第七章 主要结论及建议7-1主要结论本文从水泥稳定砂砾基层材料性能测试及配合比设计入手，提出了考虑抗裂性的配合比设计及合适的水泥剂量值，并通过不同的低温试验的对比，得出掺加了0.225%GoodRoad纤维及经5%SBS改性后，沥青混合料的各项性能得到了一定程度的改善，通过反射裂缝足尺疲劳试验证了加入GoodRoad纤维和玻璃纤维格栅对抑制反射裂缝的有效性，且对其机理加以阐述，得出的主要结论有以下几点：1、 四种水泥剂量的水泥稳定砂砾材料性能试验结果表明，水泥剂量越大，强度越高，5%和6%剂量七天抗压强度可达到规范的要求，而5%的温缩系数最小，故推荐使用5%水泥剂量。2、 对于普通沥青混合料来说，选用聚酯纤维时要根据其物化性能，选择加筋作用效果好和拉伸变形能力强的纤维，才能有效改善路用性能。选择改性剂也要注意其与沥青的相容性及配伍性。3、 纤维沥青混合料的马歇尔试验结果表明，加入纤维后最佳沥青用量增加，混合料密度降低，空隙率、矿料间隙率增大，稳定度和流值也有不同程度的增加。加入改性剂后马歇尔指标亦有所变化。4、不同温度、不同加载速率的弯曲试验表明，脆化点温度是评价沥青混合料低温性能的重要指标，试验得出的结论是：纤维与改性剂的加入使脆化点温度降低，加载速率越大，脆化点温度越高，反之越低。脆化点低，表示具有柔性的温度越低，具有较好的低温抗裂性。破坏应变和弯曲应变能密度也是评价低温抗裂性的有效指标。5、弯曲蠕变试验得出的结论与弯曲试验一致，但要慎重选择应力水平，一般取为最大破坏荷载的10%。6、J-积分试验结果也表明加入纤维后对低温性能有很大的改善，其刻槽均匀是试验准确的关键。7、通过以上试验方法，可以得出： GoodRoad聚脂纤维及SBS改性沥青可明显改善低温性能，并对改善机理做了探讨。通过水稳和高温车辙试验得出二者还可改善水稳定性和高温稳定性，并对其机理做了描述。8、足尺疲劳试验表明，GoodRoad和玻璃纤维格栅能有效抑制半刚性基层反射裂缝的产生，加入GoodRoad后疲劳次数提高约3.2倍，设置土工格栅防裂层后，提高约3.5倍。但应当指出，其提高值是一个相对值，它与温度、初始位移以及加载频率均有关。本文对二者的抑制机理也做了分析。9、纤维沥青混合料是一种多相复合体系，材料的均匀性对结构性能影响很大，因此应特别强调纤维分散的均匀性这一关键因素。否则会出现路用性能的降低现象。10、玻纤格栅铺设于面层与基层之间，要注意将其很好的固定于基层上，使上下成为一整体才能发挥最大作用。总之，加入纤维、改性剂（SBS）、铺设玻璃纤维格栅后，可有效改善沥青混合料的低温抗裂性。 7-2 建议和设想本课题需进一步研究的问题有： 1、研究水泥稳定砂砾不同级配对低温性能改善的程度，选择更为合理的级配来减小温缩和干缩裂缝，并提出有效的评定指标。2、通过不同的纤维和改性剂剂量对比试验，确定外加剂合适的比例。研究纤维沥青胶浆和纤维沥青砂浆的低温流变性能，确定其指标与混合料低温指标的相关关系。3、用SHRP沥青结合料低温试验方法评价基质沥青、改性沥青的低温性能，对纤维沥青胶浆的低温性能做进一步的探讨。 4、进一步探讨能模拟开裂机理的试验模型和方法，尤其是约束冻断试验（TSRST）,它反映出的破断温度和破坏应力有很重要的意义，在本文的试验过程中曾探讨过此试验，由于试件、夹具等方面的因素，试验没有得出相应指标，今后需继续研究，从而使其标准化。5、建立含玻纤格栅土工材料加筋层的断裂力学模型及有关有限元方法，争取为土工格栅的应用给出合理的定性指导。6、由于时间短促，本文没有分析其它因素如混合料级配组成、结构层厚度等对低温性能的影响，建议以后进一步研究这方面的工作。论文中错误和不妥之处诚望指正。参考文献1. 沙庆林，高等级公路半刚性基层沥青路面，人民交通出版社，19982. 同济大学，半刚性基层沥青路面，人民交通出版社，19913. 公路工程沥青及沥青混合料试验规程（JTJ052-2000），20004. 张登良，沥青路面，人民交通出版社，19995. 郝培文、张登良，沥青混合料低温抗裂性能评价指标，西安公路交通大学学报，2000，76. 沙爱民，半刚性路面材料结构与性能，人民交通出版社，19987. 张登良，加固土原理，人民交通出版社8. 沈金安，沥青及沥青混合料路用性能，人民交通出版社，20019. 周富杰，防治反射裂缝的措施及分析，同济大学博士学位论文，199810. 张志强、于概宁，沥青混凝土路面反射裂缝产生机理及其常用防治对策，公路，2002，1111. S F Brown, N H Thom and P J Sanders, A study of grid reinforced asphalt to combat reflection cracking, AAPT, 200112. 公路工程无机结合料稳定材料试验规程（JTJ057-94），199413. 张嘎吱，考虑抗裂性的水泥稳定类材料配合比设计方法研究，长安大学硕士学位论文，200114. 倪礼忠，陈麒，复合材料科学与工程，科学出版社，200215. 陈华鑫，纤维沥青混凝土路面研究，长安大学硕士学位论文，200216. 蒋庆华，沥青混合料低温性能与沥青路面抗裂技术研究，长安大学硕士学位论文，200117. 张登良，沥青及沥青混合料，人民交通出版社，199318. 沈金安，改性沥青与SMA路面，人民交通出版社，199919. 沙庆林，高速公路沥青路面早期破坏现象及预防，人民交通出版社，200120. 公路沥青路面施工技术规范（JTJ032-94），199421. 郝培文，沥青混合料低温抗裂性能的研究，长安大学硕士学位论文，199322. 孙雅珍，赵颖华，新型纤维增强沥青路面的研究，华东公路，200223. 赵国藩、彭少民、黄成逵等，钢纤维混凝土结构，中国建筑工业出版社，199924. 彭波、袁万杰等，纤维增强沥青混合料性能的研究，重庆交通学院学报，200225. 郭忠印，土工网在防治路面反射裂缝中的应用，石油沥青，1995，426. 郝培文、张登良，沥青混合料应力松弛性能研究，西安公路交通大学学报，1996，427. 杨军、邓学军，格栅沥青混凝土性能研究，中国公路学报，1997，328. 张争奇、胡长顺，纤维加强沥青混凝土几个问题的探讨和研究，西安公路交通大学学报，2001，129. 张争奇、张登良，用J-积分评价改性沥青的低温性能，东北公路，1997，430. 梅迎军、李志勇，沥青混凝土罩面反射裂缝及其分析，重庆交通学院学报，2002，631. 杨成忠、陈万祥，基于半刚性基层的沥青路面反射裂缝分析与防治，公路，2002，432. 邓学军、黄晓明，路面设计原理与方法，人民交通出版社，200133. 周志刚、郑健龙，公路土工合成材料设计原理及工程应用，人民交通出版社，200134. 宋丽英，关于纤维在SMA中的作用和性能的探讨，森林工程，2002，335. Hussain U.Bahia,Menglan Zeng and Kitae Nam, Consideration of strain at failure and strength in prediction thermal cracking,AAPT,200036. Manuel Garces Rodrfguez,Low-temperature failure in particulate-filled asphalt binders and asphalt concrete mixes,AAPT,199637. J.P.Serfass and Samanos, Fiber-modified asphalt concrete characteristics, applications and behavior, AAPT, 199638. Mark G.Bouldin, Predicting thermal cracking of pavements from binder properties: theoretical basis and field validation, AAPT, 200039. KANERVA Hannele K, Low temperature cracking field validation of the thermal stress restrained specimen test. SHRP-A-401, National Research Council,1994.致 谢本文是在导师张登良教授的悉心指导下完成的。三年来，导师渊博的学识、严谨的治学作风给我留下了深刻的印象，并将对我今后的工作和学习产生深刻的影响。在攻读硕士研究生的三年时间里，导师无论从学习上还是工作上对我都给予了极大的支持和帮助，在本文结束之际谨向导师表示深深的谢意。在论文期间，得到了陈拴发副教授的大力支持，无论是试验细节、疑难问题，还是文献资料，陈老师都提供了无私的帮助，陈老师的指导使我在很多方面有很大的提高，在此向陈老师表示诚挚的谢意。在学习和论文期间，还得到了公路学院姚爱玲老师的帮助，为论文试验付出了很多心血。也谢谢邵丽霞老师、张争奇老师的帮助。同门师弟李德超也给了我大力支持和帮助，在此一并致以深深的谢意。最后，感谢我的家人和朋友，感谢他们的理解与支持。尤其感谢我的父母亲，我会更加努力，来报答你们的一片深情。六年级古诗应用1、若是欢迎远道而来的朋友,我们应该说（有朋自远方来,不亦乐乎）。2、若是好朋友分离,依依惜别,我们可以说（送君千里,终须一别） 。”3、一般用( 形影不离 )成语来形容朋友之间关系亲密.4、每当月亮升起，你的心中会有一种美好的对幸福、团圆的一种向往，就会想起（但愿人长久，千里共婵娟）5、每当看到春光将桃、李、梨的花一夜间催开时，你自然的想起了（忽如一夜春风来,千树万数梨花开）6、汗代史学家、文学家（司马迁）说的：“人固有一死，或重于泰山，或轻于鸿毛”中的“于” 当“比”讲，它与（唐）代诗人（杜牧）写的山行中的（霜叶红于二月花）（诗句）中的“于”意思完全相同。 8、来到瀑布脚下，捧着清澈的泉水，舒服极了。仰望瀑布倾泻而下，泼洒飞流，撞击在岩石的棱角上，溅起了朵朵美丽的水花。望着美丽的瀑布，我不禁想起“（飞流直下三千尺，疑是银河落九天）”。 9、人们常用杜甫的（随风潜入夜，润物细无声）一句来赞美老师对学生默默无闻的培育，潜移默化的熏陶。10、每逢佳节，我们会给远方的亲人写信或发邮件，可以引用（“独在异乡为异客，每逢佳节倍思亲。”）这句诗表达自己的思念之情。11、要写好作文，不光要看书，还要多参加实践活动，正如古人说的那样（“读万卷书，行万里路。”）12、每当祖国需要你的时候，用（“粉身碎骨全不怕。”）来表达自己的决心。13、同学们，当你们的朋友在学习浪费时间，有所松懈时，我们可以用（“少壮不努力，老大徒伤悲。”）这样的名句来劝告他。14、面对人生中的成功和失败，我们应有（不以物喜，不以己悲）的心态。15、改革开放以来，各行各业先进人物层出不穷，我们可以用毛泽东沁园春雪中的词句（数风流人物，还看今朝）来赞美他们。16、白雪歌送武判断归京中以春花喻冬雪的名句是（忽如一夜春风来，千树万树梨花开）17、天净沙秋思中道出天涯游子之悲的句子是（夕阳西下，断肠人在天涯）18、在危急关头挺身而出，勇挑重担，可用（受任于败军之际，奉命于危难之间）来形容。19、苏轼名词明月几时有中富有哲理的名句是（人有悲欢离合，月有阴晴圆缺，此事古难全）。20、生活中既要善于学习他人好的方面，又要善于从不好的方面吸取教训，这正如孔子论语的一句话（三人行，必有我师焉，择其善者而从之，其不善者而改之）21、九月九日忆山东兄弟一诗中传诵千古的名句是（独在异乡为异客，每逢佳节倍思亲）。 22、赠汪伦一诗中，李白用（“桃花潭水深千尺，不及汪伦送我情”）来表达他与汪伦之间的深厚情谊。 23、示儿一诗中，写作者心事的诗句是（死去元知万事空，但悲不见九州同）。24、读了匆匆，我想借用“（长歌行中的诗句：少壮不努力。老大徒伤悲。 ）”这句名言警句来提醒自己莫让时间“匆匆而逝”。25、看到自己的朋友虚度时光，不好好学习，你会用这样一句名言告诫他：（少壮不努力，老大徒伤悲 ”）。 26、教育人要积极向上，好上加好：（ 欲穷千里目，更上一层楼 ）。27、说明生命力顽强，用来礼赞百折不挠、蓬勃向上、积极有为的顽强精神和人生态度：_。28、教育节约粮食，珍惜农民劳动成果：（谁知盘中餐，粒粒皆辛苦）。29、教育我们只有不断读书学习，吸取新鲜知识，思想、才学、智慧才会永不枯竭，永不陈旧，永远充满活力和生机：_。30、教育我们面对严峻的考验要从容不迫、无所畏惧：（独有英雄驱虎豹,更无豪杰怕熊罴）。31、（“明日复明日，明日何其多，今日若不为，此事何时了。”）是啊，燕子去了，有再来的时候；杨柳枯了，有再青的时候；桃花谢了，有再开的时候。我们的日子呢，却是一去不复返。不抓住今天，永远期盼着明天，幸运会向你招手吗？ 32、我们几个手挽手默默地走在去火车站的路上，彼此无语。朝夕相处三年的挚友呀，怎舍得刹那间的分离。（“请君试问东流水，别意与之谁短长”）？大家泪眼相视，情意无限！ 33、我们的老师指导大家写作时，常常引用宋代著名诗人苏轼的题西林壁中的两句诗，（“横看成岭侧成峰，远近高低各不同”），强调习作是心灵的放飞，是情感的释放，写法要不拘一格，语言要有自己的个性。 34、又一次竞选的失败，将我的心抛入到万丈深渊。哎，要知道我投入了多少精力，花费了多少时间应对这两次竞选呀，老天爷怎么对我一点也不开恩呢？我几时才能（“何当金络脑，快步踏清秋”）呀！ 35、中秋佳节，皓月当空。那一轮圆月被黄灿灿的月晕衬托着，月光如透明的薄纱，朦朦胧胧地罩在大地上，清风拂面，不由撩动我思乡的情怀：离别故土几载，家乡的亲人可好！酸楚的我不禁潸然泪下，（“举头望明月，低头思故乡”）。亲人啊，可知道海外游子的心！ 36、湖边，那株丰姿的柳树亭亭玉立，纤细的嫩叶泛着点点绿光，远远看去，就好像一树绿色的宝石，柳枝也不逊色，低眉顺眼，柔柔软软、缠缠绵绵，似风姿绰约的美人。此景象真可谓是（“碧玉妆成一树高，万条垂下绿丝绦”）。 37、到了瀑布脚下，捧着清澈的泉水，舒服极了。昂首仰望，瀑布倾泻而下，泼洒飞流，撞击在岩石的棱角上溅起朵朵美丽的玉花。望着这美丽的瀑布，我不禁想起（“飞流直下三千尺，疑是银河落九天”） 这句诗来。眼前这瀑布里没诗中那瀑布的壮景，却也有“飞落数来崖，碎玉叹飞花”的奇观。 38、深秋，校园的梧桐叶枯黄了，时而像打着秋千，飘飘悠悠；时而像降落伞，摇摇欲坠；时而像一群燕子，自由飞翔多么富有诗情画意呀！地面上像是铺上一条无比宽大的金毯子。望着这景象，我不由地吟诵起龚自珍的诗句：（“落红不是无情物，化作春泥更护花 ”）。这落叶虽不是春天的“落红”，却具有“落红”的献身精神，不正像我们的老师冯？ 39、梅，自古以来就倍受人们的称赞。要说古人赞颂梅的诗句，就更是数不胜数了。（“墙角数枝梅，凌寒独自开，遥知不是雪，为有暗香来”） 便是一个例子。梅独自傲立于风雪中的顽强精神，确实令人感慨万千。 40、（“桃红复含宿雨，柳绿更带春烟”） 不错，桃花的花瓣上还带着昨夜的露珠，还不停地催促其他小花儿快快开放，笼罩在烟雨之中的柳树绿得翠生生的，绿得碧澄澄的，此情此景真令人心旷神怡！ 41、老师，你可记得我一个令您付出无数心血与汗水的“小淘气”。您那眼角的皱纹，有一条是为我而生，您那头上的银发，有一丝为我而白。（“春蚕到死丝方尽，蜡炬成灰泪始干 ”），这诗句不是赞颂您燃烧自己，照亮别人的奉献精神，还能赞颂谁呢？ 42、春雨，古今中外多少人赞美你。（“随风潜入夜，润物细无声”）这是大诗人杜甫描述你来到人间的佳句。你来了，如烟似粉，悄无声息，垂柳在你的抚慰下吐出新芽，竹子在你的滋润下拔节，禾苗在您的沐浴下盈盈闪光 43、（“吹面不寒杨柳风”）不错的，像母亲的手抚摸着你，风里带来些新翻泥土的信息，混着青草味儿，还有各种花的香，都在微微湿润的空气里酝酿。 44、月亮渐渐西沉，星星又悄悄地眨起了眼睛。望着满天星星，我不由得想起了爸爸白天对我说的话，是啊，（“少壮不努力，老大徒伤悲 ”）。爸爸，请你放心，我不会让你失望的。 45、中秋佳节，手捧着香香甜甜的月饼，凝神眺望着皎洁的月亮，情不自禁地想起了远在大连的表弟，心里默默祈祷着：（“遥知兄弟登高处，遍插茱萸少一人 ”）。 46、战火连连，兵荒马乱，“望湖楼”酒家却依然是一片灯红酒绿，歌舞升平，歌女搔首弄姿，这真是（“商女不知亡国恨，隔江犹唱后庭花”），达官贵人竟过着纸醉金迷的生活，这被侵占之地何时才能收复。 47、时光流逝，不能倒流，人们无力挽回，经常用晏殊的“无可奈何花落去，似曾相识燕归来 ”这两句诗表示慨叹。48、李玉同学刚升入初中，经过一段时间的学习，他感觉学习没有什么困难，于是学习有些松懈了。你这样告诫他：正入万山圈子里，一山放过一山拦。49、过故人庄
