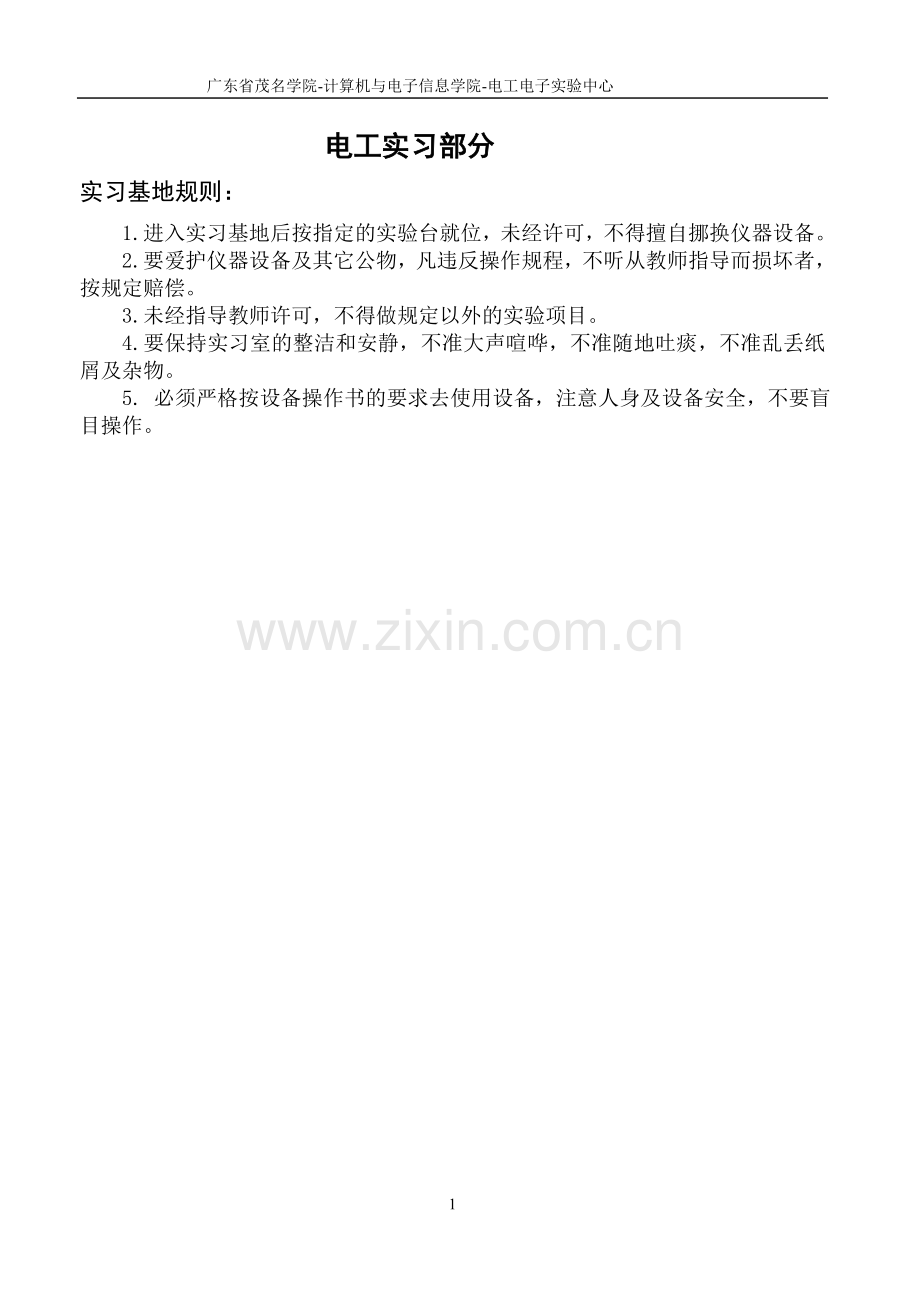

广东省茂名学院-计算机与电子信息学院-电工电子实验中心电工实习指导书张锋电子信息学院电工电子教学与实训中心2010-3-26电工实习部分实习基地规则：1.进入实习基地后按指定的实验台就位，未经许可，不得擅自挪换仪器设备。 2.要爱护仪器设备及其它公物，凡违反操作规程，不听从教师指导而损坏者，按规定赔偿。 3.未经指导教师许可，不得做规定以外的实验项目。 4.要保持实习室的整洁和安静，不准大声喧哗，不准随地吐痰，不准乱丢纸屑及杂物。5. 必须严格按设备操作书的要求去使用设备，注意人身及设备安全，不要盲目操作。模块一 工安全用电常识 一、电力安全标志有哪些？我国GB16179-1996安全标志使用导则规定了在容易发生事故或危险性较大的场所安全标志设置原则，并列出了所有安全标志。与电力安全有关的有35种主要标志，辅助标志由地方有关部门根据需要设计制作。经常用到的安全标志图形如下。 禁止吸烟 禁止使用 禁止堆放易 禁止启动 禁止用水标志 明火标志 燃物标志 标志 救火标志 禁止合闸 禁止靠近 注意安全 当心触电 当心电缆 标志 标志 标志 标志 标志安全用电包括供电系统的安全、用电设备的安全及人身安全三个方面，它们之间又是紧密联系的。供电系统的故障可能导致用电设备的损坏或人身伤亡事故，而用电事故也可能导致局部或大范围停电，甚至造成严重的社会灾难。 第一节 安全用电知识 在用电过程中，必须特别注意电气安全，如果稍有麻痹或疏忽，就可能造成严重的人身触电事故，或者引起火灾或爆炸，给国家和人民带来极大的损失。一、安全电压交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50V。我国的安全电压的额定值为42、36、24、12、6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压，金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V安全电压，以防止因触电而造成的人身伤害。 第二节 电工安全操作知识（1）在进行电工安装与维修操作时，必须严格遵守各种安全操作规程，不得玩忽失职。（2）进行电工操作时，要严格遵守停、送电操作规定，确实做好突然送电的各项安全措施，不准进行约时送电。（3）在邻近带电部分进行电工操作时，一定要保持可靠的安全距离。（4）严禁采用一线一地、两线一地、三线一地（指大地）安装用电设备和器具。（5）在一个插座或灯座上不可引接功率过大的用电器具。（6）不可用潮湿的手去触及开关、插座和灯座等用电装置，更不可用湿抹布去揩抹电气装置和用电器具。（7）操作工具的绝缘手柄，绝缘鞋和手套的绝缘性能必须良好，并作定期检查。登高工具必须牢固可靠，也应作定期检查。（8）在潮湿环境中使用移动电器时，一定要采用36V安全低压电源。在金属容器内（如锅炉、蒸发器或管道等）使用移动电器时，必须采用12V安全电源，并应有人在容器外监护。（9）发现有人触电，应立即断开电源，采取正确的抢救措施抢救触电者。 第三节触电的危害性与急救人体是导电体，一旦有电流通过时，将会受到不同程度的伤害。由于触电的种类、方式及条件的不同，受伤害的后果也不一样。一、触电的种类人体触电有电击和电伤两类。（1） 电击是指电流通过人体时所造成的内伤。它可以使肌肉抽搐，内部组织损伤，造成发热发麻，神经麻痹等。严重时将引起昏迷、窒息，甚至心脏停止跳动而死亡。通常说的触电就是电击。触电死亡大部分由电击造成。（2） 电伤是指电流的热效应、化学效应、机械效应以及电流本身作用下造成的人体外伤。常见的有灼伤、烙伤和皮肤金属化等现象。 二、触电方式1单相触电这是常见的触电方式。人体的某一部分接触带电体的同时，另一部分又与大地或中性线相接，电流从带电体流经人体到大地（或中性线）形成回路，如图1-4所示。 图l1 单相触电 2两相触电人体的不同部分同时接触两相电源时造成的触电，如图1-5所示。对于这种情况，无论电网中性点是否接地，人体所承受的线电压将比单相触电时高，危险更大。 3 跨步电压触电对于外壳接地的电气设备，当绝缘损坏而使外壳带电，或导线断落发生单相接地故障时，电流由设备外壳经接地线、接地体（或由断落导线经接地点）流人大地，向四周扩散。如果此时人站立在设备附近地面上，两脚之间也会承受一定的电压，称为跨步电压。跨步电压的大小与接地电流、土壤电阻率、设备接地电阻及人体位置有关。当接地电流较大时，跨步电压会超过允许值，发生人身触电事故。特别是在发生高压接地故障或雷击时，会产生很高的跨步电压，如图1 一3 所示。跨步电压触电也是危险性较大的一种触电方式。 图13 跨步电压触电此外，除以上三种触电形式外，还有感应电压触电、剩余电荷触电等，此处就不作介绍。三、影响电流对人体危害程度的主要因素电流对人体伤害的严重程度与通过人体电流的大小、频率、持续时间、通过人体的路径及人体电阻的大小等多种因素有关。不同电流对人体的影响见表1-1 。表1-1 不同电流对人体的影响电流/mA通电时间工频电流直流电流人体反应人体反应.连续通电无感觉无感觉.连续通电有麻刺感无感觉数分钟以内痉挛、剧痛、但可摆脱电源有针刺感、压迫感及灼热感数分钟以内迅速麻痹、呼吸困难、血压升高不能摆脱电流压痛、刺痛、灼热感强烈，并伴有抽筋数秒钟到数分钟心跳不规则、昏迷、强烈痉挛、心脏开始颤动感觉强烈，剧痛，并伴有抽筋5数百低于心脏搏动周期受强烈,冲击,但未发生心室颤动剧痛、强烈痉挛、呼吸困难或麻痹高于心脏搏动周期昏迷、心室颤动、呼吸、麻痹、心脏麻痹1电流大小通过人体的电流越大，人体的生理反应就越明显，感应越强烈，引起心室颤动所需的时间越短，致命的危险越大。对于工频交流电，按照通过人体电流的大小和人体所呈现的不同状态，电流大致分为下列三种。（1）感觉电流 是指引起人体感觉的最小电流。实验表明，成年男性的平均感觉电流约为1.1mA，成年女性为0.7mA。感觉电流不会对人体造成伤害，但电流增大时，人体反应边的强烈，可能造成坠落等间接事故。（2）摆脱电流 是指人体触电后能自主摆脱电源的最大电流。实验表明，成年男性的平均摆脱电流约为16 mA ，成年女性的约为10mA。（3）致命电流 是指在较短的时间内危及生命的最小电流。实验表明，当通过人体的电流达到50 mA以上时，心脏会停止跳动，可能导致死亡。2电流频率一般认为4060Hz的交流电对人体最危险。随着频率的增高，危险性将降低。高频电流不仅不伤害人体，还能治病。3通电时间通电时间越长，电流使人体发热和人体组织的电解液成分增加，导致人体电阻降低，反过来又使通过人体的电流增加，触电的危险亦随之增加。4电流路径电流通过头部可使人昏迷；通过脊髓可能导致瘫痪；通过心脏造成心跳停止，血液循环中断；通过呼吸系统会造成窒息。因此，从左手到胸部是最危险的电流路径，从手到手从手到脚也是很危险的电流路径，从脚到脚是危险性较小的电流路径。四、触电急救触电急救的要点是要动作迅速，救护得法，切不可惊慌失措、束手无策。1首先要尽快地使触电者脱离电源人触电以后，可能由于痉挛或失去知觉等原因而紧抓带电体，不能自行摆脱电源。这时，使触电者尽快脱离电源是救活触电者的首要因素。（1）低压触电事故 对于低压触电事故，可采用下列方法使触电者脱离电源。1） 触电地点附近有电源开关或插头，可立即断开开关或拔掉电源插头，切断电源。2） 电源开关远离触电地点，可用有绝缘柄的电工钳或干燥木柄的斧头分相切断电线，断开电源；或干木板等绝缘物插入触电者身下，以隔断电流。3） 电线搭落在触电者身上或被压在身下时，可用干燥的衣服、手套、绳索、木板、木棒等绝缘物作为工具，拉开触电者或挑开电线，使触电者脱离电源。（2）高压触电事故 对于高压触电事故，可以采用下列方法使触电者脱电源。1）立即通知有关部门停电。2）戴上绝缘手套，穿上绝缘靴，用相应电压等级的绝缘工具断开开关。3） 抛掷裸金属线使线路短路接地，迫使保护装置动作，断开电源。注意在抛掷金属线前，应将金属线的一端可靠地接地，然后抛掷另一端。（3）脱离电源的注意事项1）救护人员不可以直接用手或其它金属及潮湿的物件作为救护工具，而必须采用适当的绝缘工具且单手操作，以防止自身触电。2）防止触电者脱离电源后，可能造成的摔伤。3）如果触电事故发生在夜间，应当迅速解决临时照明问题，以利于抢救，并避免扩大事故。2现场急救方法当触电者脱离电源后，应当根据触电者的具体情况，迅速地对症进行救护。现场应用的主要救护方法是人工呼吸法和胸外心脏挤压法。（1）对症进行救护 触电者需要救治时，大体上按照以下三种情况分别处理：1） 如果触电者伤势不重，神智清醒，但是有些心慌、四肢发麻、全身无力；或者触电者在触电的过程中曾经一度昏迷，但已经恢复清醒。在这重情况下，应当使触电者安静休息，不要走动，严密观察，并请医生前来诊治或送往医院。2） 如果触电者伤势比较严重，已经失去知觉，但仍有心跳和呼吸，这时应当使触电者舒适、安静地平卧，保持空气流通。同时揭开他的衣服，以利于呼吸，如果天气寒冷，要注意保温，并要立即请医生诊治或送医院。3） 如果触电者伤势严重，呼吸停止或心脏停止跳动或两者都已停止时，则应立即实行人工呼吸和胸外挤压，并迅速请医生诊治或送往医院。应当注意，急救要尽快地进行，不能等候医生的到来，在送往医院的途中，也不能中止急救。（2）口对口人工呼吸法 是在触电者呼吸停止后应用的急救方法。具体步骤如下：1） 触电者仰卧，迅速解开其衣领和腰带。2） 触电者头偏向一侧，清除口腔中的异物，使其呼吸畅通，必要时可用金属匙柄由口角伸入，使口张开。3） 救护者站在触电者的一边，一只手捏紧触电者的鼻子，一只手托在触电者颈后，使触电者颈部上抬，头部后仰，然后深吸一口气，用嘴紧贴触电者嘴，大口吹气，接着放松触电者的鼻子，让气体从触电者肺部排出。每5s吹气一次，不断重复地进行，直到触电者苏醒为止，如图1-7所示。 图1-7对儿童施行此法时，不必捏鼻。开口困难时，可以使其嘴唇紧闭，对准鼻孔吹气（即口对鼻人工呼吸），效果相似。（3）胸外心脏挤压法 是触电者心脏跳动停止后采用的急救方法。具体操作步骤如图1-8所示：1） 触电者仰卧在结实的平地或木板上，松开衣领和腰带，是其头部稍后仰（颈部可枕垫软物），抢救者跪跨在触电者腰部两侧。2） 抢救者将右手掌放在触电者胸骨处，中指指尖对准其颈部凹陷的下端，左手掌复压在右手背上（对儿童可用一只手），如图1-8b所示。3） 抢救者借身体重量向下用力挤压，压下3 4cm，突然松开，如图1-8d所示。挤压和放松动作要有节奏，每秒钟进行一次，每分钟宜挤压60次左右，不可中断，直至触电者苏醒为止。要求挤压定位要准确，用力要适当，防止用力过猛给触电者造成内伤和用力过小挤压无效。对儿童用力要适当小些。 图1-8（4）触电者呼吸和心跳都停止时，允许同时采用“口对口人工呼吸法”和“胸外心脏挤压法”。单人救护时，可先吹气2 3次，再挤压10 15次，交替进行。双人救护时，每5s吹气一次，每秒钟挤压一次，两人同时进行操作，如图1-9所示。抢救既要迅速又要有耐心，即使在送往医院途中也不能停止急救。此外不能给触电者打强心针、泼冷水或压木板等。模块二 常用电工仪表的使用第一节 用万用表测量电阻、交直流电压、直流电流实训目的 1、熟练掌握用万用表测量电阻的方法；2、熟练掌握用万用表测量交直流电压的方法；3、熟练掌握用万用表测量直流电流的使用方法；4、熟练掌握万用表的日常维护方法。项目实训 用万用表测电阻、交流电压、直流电压、直流电流。实训器材MF-30 万用表，各种规格的电阻，交直流电源知识概述一、电工仪表常识 电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表，在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用。电工仪表的结构性能及使用方法会影响电工测量的精确度，电工必须能合理选用电工仪表，而且要了解常用电工仪表的基本工作原理及使用方法。 常用电工仪表有：直读指示仪表，它把电量直接转换成指针偏转角，如指针式万用表；比较仪表，它与标准器比较，并读取二者比值，如直流电桥；图示仪表，它显示二个相关量的变化关系，如示波器；数字仪表，它把模拟量转换成数字量直接显示，如数字万用表。常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等。二、仪表准确度等级1 仪表的误差 仪表的误差是指仪表的指示值与被测量的真实值之间的差异，它有三种表示形式：( l ）绝对误差；( 2 ）相对误差；( 3 ）引用误差。 仪表的误差分为基本误差和附加误差两部分。基本误差是由于仪表本身特性及制造、装配缺陷所引起的，基本误差的大小是用仪表的引用误差表示的。附加误差是由仪表使用时的外界因素影响所引起的，如外界温度、外来电磁场、仪表工作位置等。2 仪表准确度等级 仪表准确度等级共7 个，见下表2 一l。准确度等级0.10.20.51.01.52.55.0基本误差(%)0.10.20.51.01.52.55.0表2 - 1 准确度等级通常0.1级和0.2级仪表为标准表；0.5 级至1.0 级仪表用于实验室；1.5 级至5.0 级则用于电气工程测量。测量结果的精确度，不仅与仪表的准确度等级有关，而且与它的量程也有关。因此，通常选择量程时应尽可能使读数占满刻度2 / 3 以上。万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。有些万用表还可测量电容、功率、晶体管共射极直流放大系数hfE 等。所以万用表是电工必备的仪表之一。万用表可分为指针式万用表和数字式万用表。三、指针式万用表的结构和工作原理1 指针式万用表的结构（图2 一1 ) ( l ）表头 它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度越高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有“R”或“” ，指示的是电阻值，转换开关在欧姆档时，即读此条刻度线。第二条标有“”和“VA” ，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流档，量程在除交流10V 以外的其他位置时，即读此条刻度线。第三条标有“10V” ，指示的是10V 的交流电压值，当转换开关在交、直流电压档，量程在交流10V 时，即读此条刻度线。第四条标有“dB ” ，指示的是音频电平。( 2 ）测量电路 测量电路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。 ( 3 ）转换开关 其作用是用来选择各种不同的测量电路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。2 符号含义l ) “”表示交直流。2 ) “V一2.5KV 4000/V”表示对于交流电压及2.5 KV 的直流电压档，其灵敏度为4000/V 。3 ) “ 一 一”表示可测量电流、电压及电阻。4 ) “45一65一l000Hz”表示使用频率范围为l000Hz 以下，标准工频范围为45一65Hz 。5 ) “ DC 2000 / V ”表示直流档的灵敏度为2000 / V。图2 一1 为 MF 一30型万用表外形图 。3 指针式万用表的使用方法( l ）准备工作 由于万用表种类型式很多，在使用前要做好测量的准备工作：1 ）熟悉转换开关、旋钮、插孔等的作用，检查表盘符号，“”表示水平放置，“”表示垂直使用。2 ）了解刻度盘上每条刻度线所对应的被测电量。3 ）检查红色和黑色两根表笔所接的位置是否正确，红表笔插人“十”插孔，黑表笔插人“一”插孔，有些万用表另有交直流2500V 高压测量端，在测高压时黑表笔不动，将红表笔插入高压插口。4 ）机械调零。旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“O ”位置。图2-1MF-30型万用表外形图( 2 ）测量直流电压 l ）把转换开关拨到直流电压档，并选择合适的量程。当被测电压数值范围不清楚时，可先选用较高的测量范围档，再逐步选用低档，测量的读数最好选在满刻度的2 /3处附近，原理如图2-2 所示。 2 ）把万用表并接到被测电路上，红表笔接到被测电压的正极，黑表笔接到被测电压的负极，不能接反。图2-2 MF -30型万用表测量直流电压的原理图3 ）根据指针稳定时的位置及所选量程，正确读数。 ( 3 ）测量交流电压 l ）把转换开关拨到交流电压档，选择合适的量程。 2 ）将万用表两根表笔并接在被测电路的两端，不分正负极。 3 ）根据指针稳定时的位置及所选量程，正确读数。其读数为交流电压的有效值。( 4 ）测量直流电流l ）把转换开关拨到直流电流档，选择合适的量程。2 ）将被测电路断开，万用表串接于被测电路中。注意正、负极性：电流从红表笔流人，从黑表笔流出，不可接反。3 ）根据指针稳定时的位置及所选量程，正确读数。( 5 ）用万用表测量电压或电流时的注意事项l ）测量时，不能用手触摸表笔的金属部分，以保证安全和测量的准确性。2 ）测直流量时要注意被测电量的极性，避免指针反打而损坏表头。3 ）测量较高电压或大电流时，不能带电转动转换开关，避免转换开关的触头因转动产生的电弧而被损坏。4 ）测量完毕后，将转换开关置于交流电压最高档或空档。 ( 6 ）测量电阻 l ）把转换开关拨到欧姆档，合理选择量程。2 ）两表笔短接，进行电调零，即转动零欧姆调节旋钮，使指针指到电阻刻度右边的“0” 处。3 ）将被测电阻脱离电源，用两表笔接触电阻两端，从表头指针显示的读数乘所选量程的倍率数即为所测电阻的阻值。如选用“R x 100 ”档测量，指针指示40 ，则被测电阻值为：40 x 100 = 4000 = 4k。四、数字式万用表的外形及测量范围今以DT 一830 型数字万用表（图2 一3）为例说明测量范围和使用方法。( l ）测量范围l ）直流电压分为5 档，即200 mV 、2V 、20V 、200 V 和1000V 。 2 ）交流电压分为5 档，即200mV 、2V 、20V 、200 V 和750V 。3 ）直流电流分为5 档，即200A 、2mA 、20mA 、200mA 和10A 。4 ）交流电流分为5 档，即200A 、2mA 、20mA 、200mA 和10A。5 ）电阻分为6 档，即200 、2 K 、20 K、200 K、2M和2OM。( 2 ) DT 一830 型数字万用表的面板l ）显示器。可显示四位数字，最高位只能显示“1 ”或不显示数字（算半位），故称三位半。最大指示为“1999 ”或“-1999 ”。当被测量过最大指示值时，显示“1”。图2- 3 MY-61 型数字万用表2 ）电源开关。使用时将开关置于“ON ”位置；使用完毕置于“OFF”位置。3 ）转换开关。用以选择功能和量程。根据被测的电量（电压、电流、电阻等）选择相应的功能位；按被测量程的大小选择合适的量程。 4 ）输人插座。将黑表笔插人“COM”的插座。红表笔有如下三种插法，测量电压和电阻时插入“V ”插座；测量小于200mA 的电流时插入“mA ”插座；测量大于200mA 的电流时插人“10A ”插座。五、用万用表测量电阻时的注意事项l ）不允许带电测量电阻，否则会烧坏万用表。2 ）万用表内干电池的正极与面板上“-”号插孔相连，干电池的负极与面板上的“ +”号插孔相连。在测量电解电容和晶体管等器件的电阻时要注意极性。3 ）每换一次倍率档，要重新进行电调零。4 ）不允许用万用表电阻档直接测量高灵敏度表头内阻，以免烧坏表头。5 ）不准用两只手捏住表笔的金属部分测电阻，否则会将人体电阻并接于被测电阻而引起测量误差。6 ）测量完毕，将转换开关置于交流电压最高档或空档。六、仪表保养万用表是精密仪器，使用者不要随意更改电路。1、请注意防水、防尘、防摔；2、不宜在高温高湿、易燃易爆和强磁场的环境下存放、使用仪表；3、请使用湿布和温和的清洁剂清洁仪表外表，不要使用研磨剂及洒精等烈性溶剂；4 如果长时间不使用，应取出电池，防止电池漏液腐蚀仪表；5、注意电池使用情况。当欧姆档不能调零（指针表）或屏幕显示缺电符号（数字表）时，应及时更换电池，虽然任何标准9V 电池都能使用，但为延长使用时间，最好使用碱性电池。实训内容一、万用表测量10k 电阻1 测电阻10k测量步骤l ）将红表笔接万用表“十”极；黑表笔接万用表“”极。2 ）选择合适档位即欧姆档，选择合适倍率。3 ）将红黑表笔短接，看指针是否指零。如果不指零，可以通过调整调零按钮使指针指零。4 ）取下待测电阻（10k）即使待测电阻脱离电源，将红黑表笔并联在电阻两端。5 ）观察示数是否在表的中值附近。6 ）如指针偏转太小，则更换更大量程；相反则换更小量程测量。2 注意事项l ）欧姆调零时，手指不要触摸表笔金属部分。2 ）每换一次倍率档，都要重新进行欧姆调零，以保证测量准确。3 ）对于难以估计阻值大小的电阻可以采用试接触法，观察表笔摆动幅度，摆动幅度太大要换大的倍率，相反换小的倍率，使指针尽可能在刻度盘的1 / 3 2 / 3 区域内。4 ）使待测电阻脱离电源部分。5 ）读数时，要使表盘示数乘以倍率。二、万用表测量电压 1 测量36V 交流电压的测量步骤l ）将红表笔接万用表“+ ”极，黑表笔接万用表“”极。2 ）将万用表选到合适档位即交、直流电压档，选择合适量程（100V ）。3 ）将万用表两表笔和被测电路或负载并联。4 ）观察示数，是否接近满偏。2 测量1.5V直流电压的测量步骤l ）将红表笔接万用表“+ ”极，黑表笔接万用表“”极。2 ）将万用表选到合适档位即交、直流电压档，选择合适量程（5V ）。3 ）将万用表两表笔和被测电路或负载并联，且使“+ ”表笔（红表笔）接到高电位处，“”表笔（黑表笔）接到低电位处，即让电流从“+ ”表笔流人，从“”表笔流出。3 注意事项l ）在测量直流电压时，若表笔接反，表头指针会反方偏转，容易撞弯指针；故采用试接触方法，若发现反偏，立刻对调表笔。2 ）事先不清楚被测电压的大小时，应先选择最高量程档，然后逐渐减小到合适的量程。3 ）量程的选择应尽量使指针偏转到满刻度的2/3左右。三、万用表测电流1 测量0.15A 直流电流的测量步骤l ）将红表笔接万用表“+ ”极，黑表笔接万用表“”极。2 ）将万用表选到合适档位即直流电流档，选择合适量程（500mA ）。3 ）将万用表两表笔和被测电路或负载串联，且使“十”表笔（红表笔）接到高电位处，即让电流从“+ ”表笔流人，从“”表笔流出。2 注意事项l ）在测量直流电流时，若表笔接反，表头指针会反方偏转，容易撞弯指针；故采用试接触方法，若发现反偏，立刻对调表笔。2 ）事先不清楚被测电流的大小时，应先选择最高量程档，然后逐渐减小到合适的量程。3 ）量程的选择应尽量使指针偏转到满刻度的2 /3左右。模块三 电工基本操作第一节 验电工具的使用实训目的 熟练掌握低压验电器的使用方法；了解高压验电器的使用方法。实训项目l 、使用低压验电器对交流220V 、110V 、36V的电源进行检测 ；2、使用低压验电器对直流110V 、24V 的电源进行检测；3、学会判别交直流电的方法。实训器材（1）工具低压验电器、高压验电器、绝缘手套、绝缘靴。（2）器材控制变压器、直流稳压电源。知识概述一、低压验电器 低压验电器又称为电笔，是检测电气设备、电路是否带电的一种常用工具。普通低压验电器的电压测量范围为60500V ，高于500V 的电压则不能用普通低压验电器来测量。使用低压验电器时要注意下列几个方面： l ）使用低压验电器之前，首先要检查其内部有无安全电阻、是否有损坏，有无进水或受潮，并在带电体上检查其是否可以正常发光，检查合格后方可使用。如图3-1 所示图3 一l 低压验电器的结构2 ）测量时手指握住低压验电器笔身，食指触及笔身尾部金属体，低压验电器的小窗口应该朝向自己的眼睛，以便于观察，如图3 一2所示。 3 ）在较强的光线下或阳光下测试带电体时，应采取适当避光措施，以防观察不到氖管是否发亮，造成误判。 4 ）低压验电器可用来区分相线和零线，接触时氖管发亮的是相线（火线），不亮的是零线。它也可用来判断电压的高低，氖管越暗，则表明电压越低；氖管越亮，则表明电压越高。 5 ）当用低压验电器触及电机、变压器等电气设备外壳时，如果氖管发亮，则说该设备相线有漏电现象。 图3-2验电器的手持方法6 ）用低压验电器测量三相三线制电路时，如果两根很亮而另一根不亮，说明这一相有接地现象。在三相四线制电路中，发生当单相接地现象时，用低压验电器测量中性线，氖管也会发亮。7） 用低压验电器测量直流电路时，把低压验电器连接在直流电的正负极之间，氖管里两个电极只有一个发亮，氖管发亮的一端为直流电的负极 。 8 ）低压验电器笔尖与螺钉旋具形状相似，但其承受的扭矩很小，因此，应尽量避免用其安装或拆卸电气设备，以防受损。二、高压验电器高压验电器又称高压测电器，其结构如图3 一3 所示。图3 一3 10kV 高压验电器的结构使用高压验电器时要注意下列几个方面： l ）高压验电器在使用前应经过检查，确定其绝缘完好，氖管发光正常，与被测设备电压等级相适应。2 ）进行测量时，应使高压验电器逐渐靠近被测物体，直至氖管发亮，然后立即撤回。3 ）使用高压验电器时，必须在气候条件良好的情况下进行，在雪、雨、雾、湿度较大的情况下，不宜使用，以防发生危险。4 ）使用高压验电器时，必须戴上符合要求的绝缘手套，而且必须有人监护，测量时要防止发生相间或对地短路事故。5 ）进行测量时，人体与带电体应保持足够的安全距离，10kV 高压的安全距离为0.7m 以上。高压验电器应每半年作一次预防性试验。6 ）在使用高压验电器时，应特别注意手握部位应在护环以下，如图3-4所示。图3-4高压验电器的握法实训内容1 ）根据电源电压高低，正确选用验电工具。2 ）采用正确的方法握持验电器，使笔尖接触带电体。3 ）仔细观察氖管的状态，根据氖管的亮、暗判断相线（火线）和中性线（零线）；根据氖管的亮、暗程度，判断电压的高低；根据氖管发光位置，判断直流电源的正、负极。注意：高压验电器的使用应在变电房中进行，使用方法参照“相关知识点析，二”。成绩评分标准（表3 一l )成绩评分标准（表3 一l )序号主要内容考核要求评分标准配分扣分得分1低压验电器的使用熟练掌握低压验电器和高压验电器的使用方法1）使用方法错误扣10-20分2）电压高低判断错误10-20分3）直流电源极性判断错误10502高压验电器的使用503安全文明生产能够保证人身、设备安全违反安全文明操作规程扣5-10分备注合计100教师签字年 月 日第二节 螺钉旋具的使用实训目的熟练掌握螺钉旋具的使用方法。实训项目在木盘上进行拉线开关、平灯座、插座的安装和拆除实训器材l ）工具螺钉旋具。2 ）器材拉线开关、平灯、插座、木螺钉、木盘。知识概述螺钉旋具又被俗称为起子或改锥，主要用来紧固或拆卸螺钉。按头部形状的不同，常用螺钉旋具有一字形和十字形两种，如图3-5示。一字形螺钉旋具用来紧固或拆卸带一字槽的螺钉，其规格用柄部以外的长度来表示，一字形螺钉旋具常用的规格有50mm 、100mm 、150mm 和200mm 等，其中电工必备的是50mm 和150mm 两种。十字形螺钉旋具专供紧固或拆卸十字槽的螺钉，常用的规格有4 个，I 号适用于螺钉直径为22.5mm , 号为35mm , 号为68mm ,为1012mm 。图3-5 螺钉旋a）一字形 b ）十字形使用螺钉旋具时应该注意的几个方面：l ）螺钉旋具的手柄应该保持干燥、清洁、无破损且绝缘完好。2 ）电工不可使用金属杆直通柄顶的螺钉旋具，在实际使用过程中，不应让螺钉旋具的金属杆部分触及带电体，也可以在其金属杆上套上绝缘塑料管，以免造成触电或短路事故。3 ）不能用锤子或其他工具敲击螺钉旋具的手柄，或当作鉴子使用。螺钉旋具的使用方法，如图3-6图所示。图3-6图螺钉旋具的使用方法 a ）大螺钉旋具的使用方法 b ）小螺钉旋具的使用方法实训内容l ）选用合适的螺钉旋具。2 ）螺钉旋具头部对准木螺钉尾端，使螺钉旋具与木螺钉处于一条直线上，且木螺钉与木板垂直，顺时针方向转动螺钉旋具。3 ）应当注意固定好电气元件后，螺钉旋具的转动要及时停止，防止木螺钉进人木板过多而压坏电气元件。4 ）对于拆除电气元件的操作，只要使木螺钉逆时针方向转动，直至木螺钉从木板中旋出即可。操作过程中，如果发现螺钉旋具头部从螺钉尾端滑至螺钉与电气元件塑料壳体之间，螺钉旋具应立即停止转动，以避免损坏电气元件壳体。成绩评分标准（表3-2）表3-2成绩评分标准序号主要内容考核要求评分标准配分扣分得分1螺钉旋具的使用熟练掌握螺钉旋具的使用方法1）螺钉旋具使用方法错误扣20 分2 ）木螺钉旋人木板方向歪斜扣5 一30 分3 ）电气元件安装歪斜或与木板间有缝隙扣5 一20 分4 ）操作过程中损坏电气元件扣30 分203020302安全文明生产能够保证人身、设备安全违反安全文明操作规程扣5 一20 分合计备注100教师签字年 月 日第三节 钢丝钳和尖嘴钳的使用实训目的熟练掌握钢丝钳和尖嘴钳的使用方法。实训项目使用钢丝钳和尖嘴钳，分别将BVl.5mm2 、BV2 .5mm2 、BV4mm2，单股导线弯制成直径分别为4mm 、6 mm 、8mm 的安装圈。实训器材( 1 )工具钢丝钳、尖嘴钳。( 2 )器材BVl.5mm2 ，、Bv2.5mm2、BV4mm2 单股导线，其直径分别4mm 、6mm 、8mm 的螺钉。知识概述一、钢丝钳钢丝钳主要用于剪切、绞弯、夹持金属导线，也可用作紧固螺母、切断钢丝。其结构和使用方法，如图3-7 所示。电工应该选用带绝缘手柄的钢丝钳，其绝缘性能为500V 。常用钢丝钳的规格有150mm 、175mm 和200 mm 三种。使用钢丝钳时应该注意以下几个方面：l ）在使用电工钢丝钳以前，首先应该检查绝缘手柄的绝缘是否完好，如果绝缘破损，进行带电作业时会发生触电事故。图3-7 钢丝钳的结构及使用方法2 ）用钢丝钳剪切带电导线时，即不能用刀口同时切断相线和零线，也不能同时切断两根相线，而且，两根导线的断点应保持一定距离，以免发生短路事故。3 ）不得把钢丝钳当作锤子敲打使用，也不能在剪切导线或金属丝时，用锤或其他工具敲击钳头部分。另外，钳轴要经常加油，以防生锈。二、尖嘴钳尖嘴钳的头部尖细，适用于在狭小的工作空间操作。主要用于夹持较小物件，也可用于弯绞导线，剪切较细导线和其他金属丝。电工使用的是带绝缘手柄的一种，其绝缘手柄的绝缘性能为500V , 其外形如图3-8 所示。图3-8 尖嘴钳尖嘴钳按其全长分为130mm 、160mm 、180mm 、200mm 四种。尖嘴钳在使用时的注意事项，与钢丝钳一致。实训内容l ）用钢丝钳或尖嘴钳截取导线。2 ）根据安装圈的大小剖削导线部分绝缘层。3 ）将剖削绝缘层的导线向右折，使其与水平线成约30 “夹角。 4 ）由导线端部开始均匀弯制安装圈，直至安装圈完全封口为止。 5 ）安装圈完成后，穿人相应直径的螺钉，检验其误差。成绩评分标准（表3-3 ）表3-3 成绩评分标准序号主要内容考核要求评分标准配分扣分得分1钢丝钳和尖嘴钳的使用熟练掌握钢丝钳和尖嘴钳的使用方法1）工具使用方法错误扣10-20分2
