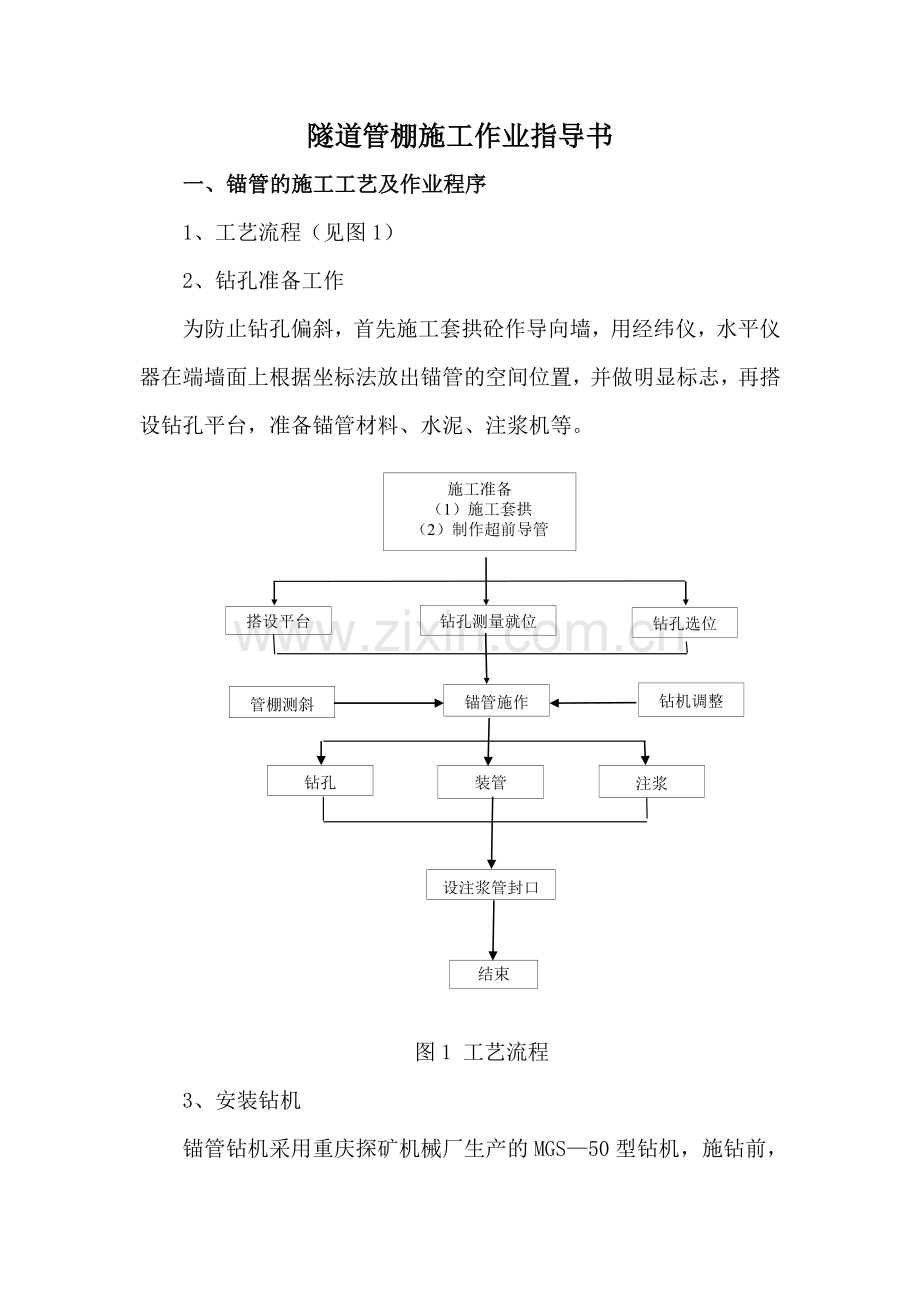

隧道管棚施工作业指导书
一、锚管的施工工艺及作业程序
1、工艺流程（见图1）
2、钻孔准备工作
为防止钻孔偏斜，首先施工套拱砼作导向墙，用经纬仪，水平仪器在端墙面上根据坐标法放出锚管的空间位置，并做明显标志，再搭设钻孔平台，准备锚管材料、水泥、注浆机等。
施工准备
（1）施工套拱
（2）制作超前导管
钻孔选位
搭设平台
钻孔测量就位
钻机调整
管棚测斜
锚管施作
钻孔
装管
注浆
设注浆管封口
结束

图1 工艺流程
3、安装钻机
锚管钻机采用重庆探矿机械厂生产的MGS—50型钻机，施钻前，先检查平台是否稳固，防止施钻时因钻机不均匀下沉摆动、位移、倾斜而影响钻机方向偏位。

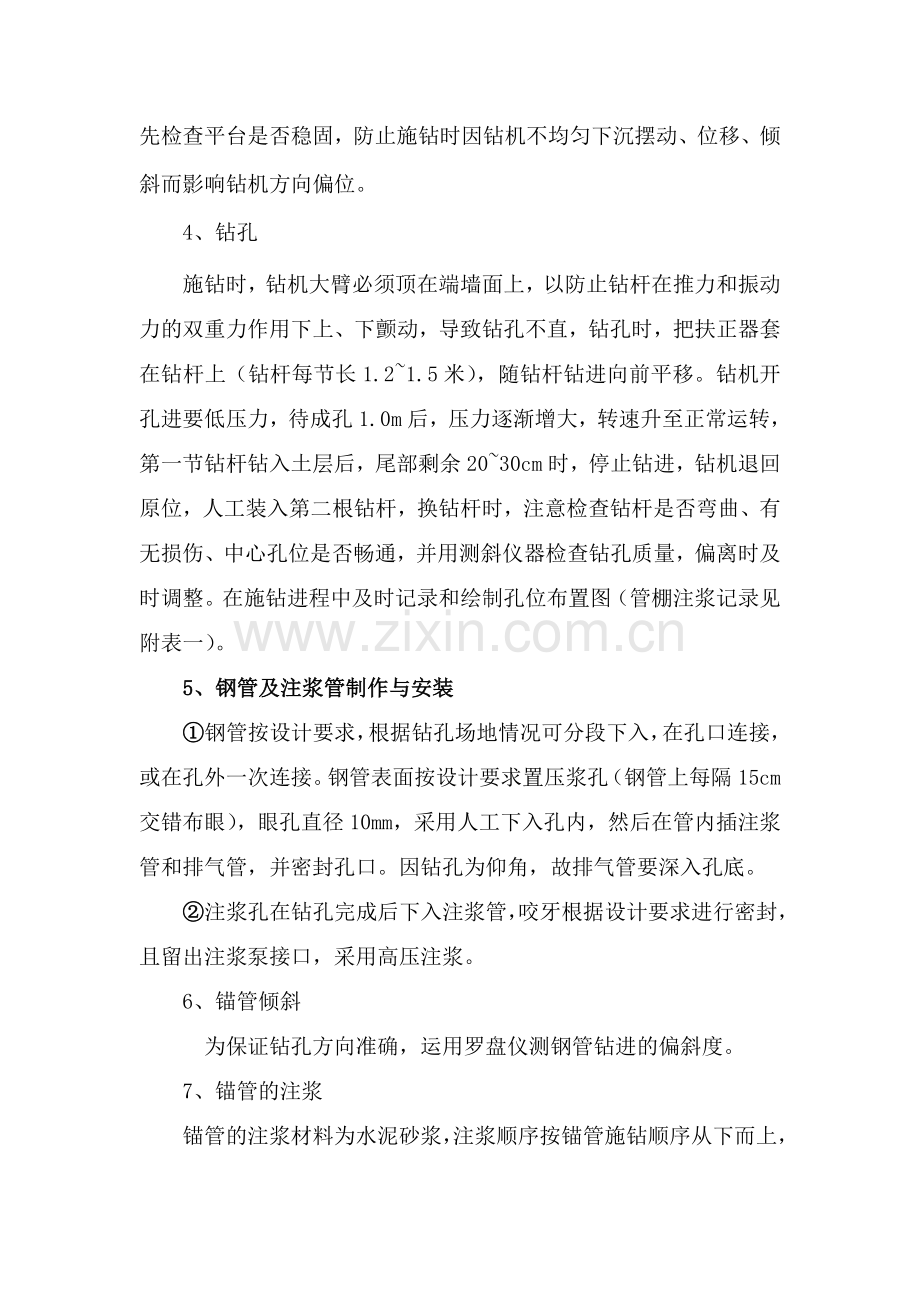

4、钻孔
施钻时，钻机大臂必须顶在端墙面上，以防止钻杆在推力和振动力的双重力作用下上、下颤动，导致钻孔不直，钻孔时，把扶正器套在钻杆上（钻杆每节长1.2~1.5米），随钻杆钻进向前平移。钻机开孔进要低压力，待成孔1.0m后，压力逐渐增大，转速升至正常运转，第一节钻杆钻入土层后，尾部剩余20~30cm时，停止钻进，钻机退回原位，人工装入第二根钻杆，换钻杆时，注意检查钻杆是否弯曲、有无损伤、中心孔位是否畅通，并用测斜仪器检查钻孔质量，偏离时及时调整。在施钻进程中及时记录和绘制孔位布置图（管棚注浆记录见附表一）。
5、钢管及注浆管制作与安装
①钢管按设计要求，根据钻孔场地情况可分段下入，在孔口连接，或在孔外一次连接。钢管表面按设计要求置压浆孔（钢管上每隔15cm交错布眼），眼孔直径10mm，采用人工下入孔内，然后在管内插注浆管和排气管，并密封孔口。因钻孔为仰角，故排气管要深入孔底。
②注浆孔在钻孔完成后下入注浆管，咬牙根据设计要求进行密封，且留出注浆泵接口，采用高压注浆。
6、锚管倾斜
为保证钻孔方向准确，运用罗盘仪测钢管钻进的偏斜度。
7、锚管的注浆
锚管的注浆材料为水泥砂浆，注浆顺序按锚管施钻顺序从下而上，从两端向中间叠加进行。注浆设备材料及注浆参数为：
（1）注浆机为UBJ-2灌浆泵。
（2）灌注浆液为水泥砂浆。
（3）水泥砂浆配合比为1：1
（4）注浆压力：初压0.5-1.0MPa，终压2.0-3.0MPa，压力逐渐由小加大。
（5）填充固管材料：锚管内填充C30级水泥砂浆，为使管内填充密实，利用喷射机塞入锚管内喷射填塞。
二、注意事项
⑴钻孔在导向墙混凝土强度达到设计强度的70%后进行。
⑵注浆严格按设计及有关规范进行。
⑶管节接头的焊接制作要牢固。
⑷顶管最好用钻机顶进。
⑸钻孔仰角应视地质条件、钻孔深度而定。
三、施工组织设计
1、施工人员配备：
为保证质量和进度根据需要配置人员如下表：
序号
岗 位
人 数
主 要 职 责
1
施工负责
1
全面负责注浆整体工作
2
技术负责
1
全面负责注浆技术工作
3
工 长
2
主管生产与安全
4
后勤组长
1
主管后勤保障(材料、维修、生活)
5
技术员
2
在技术负责的领导下，完成具体技术工作
6
材料员
1
现场领料及发料
7
安全员
1
施工现场安全与检查
8
生产人员
35
按任务书要求完成作业计划
9
后勤人员
6
机械维修、场地文明与生活保障
施工高峰期现场作业人员达到50人。
2、作业时间与作业班组配置
根据现场情况，可实行24小时连续作业，各作业班组均按两班倒配置。
3、施工进度计划
总工期以满足隧道掘进为前提，计划每台钻机每天完成20个钻孔，根据需要可安排两台钻机同时施工同一隧道断面，还可增加钻机和人力。
4、施工机具配备(每个洞口)
序 号
名 称
规格（型号）
用 途
数 量
备 注
1
钻机
M50
成孔
2台
4X11KW
2
钻机
XY-1
注浆孔施工
1台
2X11KW
3
搅浆机
W200
搅浆
1台
2.2KW
4
灌浆泵
UBJ-2
灌浆
1台
2.2KW
5
注浆泵
吉林I型
压浆
1台

6
电焊机
BX-300
焊接钢管等
1台
2X27.3KW
7
切割机

切割钢管
1台
2.2KW
8
台钻

钢管打孔
1台

9
螺旋钻
Ф90、Ф75
钻孔

四、质量管理
按照IS09002质量标准及 项目部质量管理体系，确保体系正常运行，并严格按照工序管理表的要点循环检查，狠抓质量管理。
1、工序管理表
见附表二
2、主要质量管理点
见附表三
六、安全与环保
1、严格遵守安全管理制度，服从安全管理，责任落实到人。
2、提高环保意识，作好现场与周边环境卫生，实现文明。
3、开工前，进行安全技术培训，坚持每周一的安全生产例会。
4、坚持日常巡检制度，杜绝事故隐患。
5、特殊工种，持证上岗。
管棚支护与注浆施工工主序管理表 附表二
阶段
序号
作 业 内 容
质 量 管 理 点
责 任 人
检查办法
检 查 人
A
1
场地准备
三通一平、工作面、施工平台

检查
工长
B
2
放线定位
孔位
技术负责
检查
技术负责
3
钻孔
孔径、孔深、方向
工长
复测
技术员
4
钢管制作
打眼、尺寸、焊接
工长
检查
技术员
5
注浆管安装
深度、位置
工长
实测
技术员
6
水灰比、压力、注入量
水灰比、压力、注入量
实测
技术员
C
7
资料整理

技术员
验收会议
技术负责
8
交工验收

施工负责人

项目经理

管棚支护与注浆施工现场质量管理点 附表三
序号
工 序
质 量 管 理 点
质 量 标 准
1
开挖
作业面
坡面符合设计要求
2
平台搭设
稳定性
能承受20KN静荷载、15KN水平荷载
3
放线定位
孔位
允许偏差±10mm
4

钻孔
孔径
±5mm
孔深
±50mm
方向、倾角
±1%、≯5O
5

钢管
材料
满足设计要求
尺寸
长度误差±50mm
焊接
符合《钢筋焊接及验收规范》
6
注浆管
深度
符合设计要求
位置
位置居中
7
注浆
配比
水灰比0.45
注浆量
充盈系数满足设计要求

管 棚 注 浆 记 录 附表一
合同段： 施工单位： 监理单位：
工程名称

里程桩号

压注部位

配合比
（体积比）

孔位编号
孔深（m）
注浆初压
（Mpa）
注浆终压
（Mpa）
压注量
（t）
压浆情况
备注

注：孔位布置图附后。
记录人： 技术主管： 监理： 日期：
