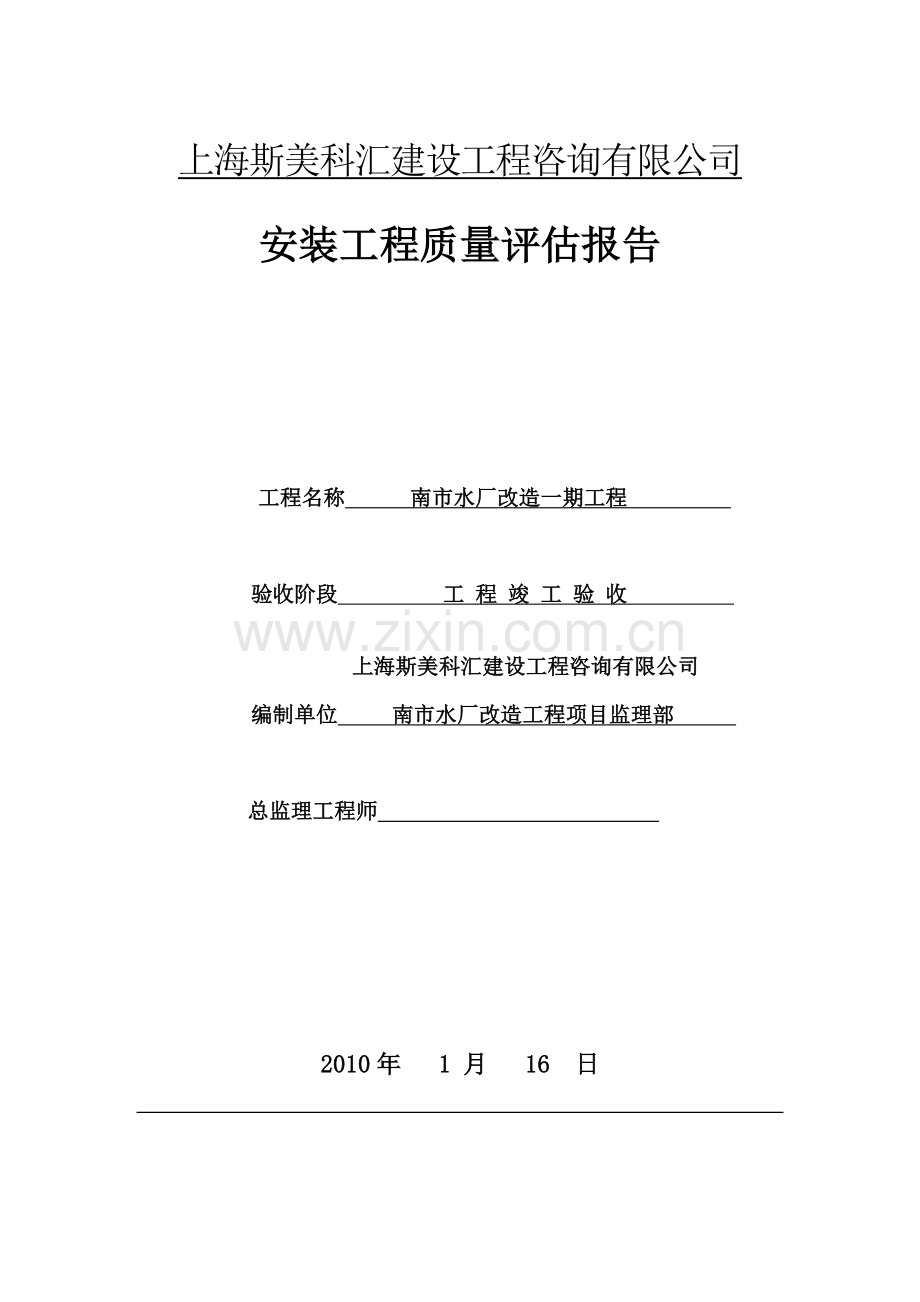

上海斯美科汇建设工程咨询有限公司安装工程质量评估报告工程名称 南市水厂改造一期工程 验收阶段 工 程 竣 工 验 收 上海斯美科汇建设工程咨询有限公司编制单位 南市水厂改造工程项目监理部 总监理工程师 2010年 1 月 16 日目 录一、工程概况二、质量评估依据三、工程主要设计变更四、执行国家、地方强制性标准五、施工质量监控六、工程质量关键工序、部位验收情况七、施工中的特点、难点和施工中出现问题处理情况八、施工安全状况评估九、工程质量、安全、环境及使用功能遗留的缺陷十、施工质量评估及工程质量评价意见一、 工程概况1、概况 南市水厂改造一期工程位于上海市浦西南部，黄浦江北岸。厂址择于规划苗江路、规划路、规划花园港路、规划半淞园路围合的区域内，其中南边已由黄浦江边退进约50m，北边由规划规划半淞园路退让道路红线30m作为公共绿化带控制。本次南市水厂改造一期工程利用北部部分厂区实施，并向北向东征用部分住宅用地和船厂用地进行建设。南市水厂规划70万m3/d，规模总用地面积161.3亩，一期改造项目占地面积116亩。南市水厂改造一期工程规模为50万m3/d，最终处理规模为70万m3/d。在一期建设规模中，设备安装工程包括如下内容：（1）、厂区内总平面工艺管道及管道上的阀门、流量仪等设备的安装与调试。总平面工艺管道包括水厂生产管道、厂用水及消防管道、废水、回用水管道等。（2）、厂区范围内各单体构筑物的设备、管道、仪器、仪表安装与调试。单体构筑物有：高效澄清池（含预臭氧接触池）、砂滤池、GAC滤池、清水泵房、排水泵房、废水回用池、加药间、清水池等。而清水池内无设备，只有进出水的工艺管道。（3）、厂区范围内子PLC系统与综合控制PLC系统间的连接与调试。2、参建单位业主单位：上海市南自来水水有限公司设计单位：上海市政工程设计研究院监理单位：上海斯美科汇建设工程咨询有限公司施工单位：上海市基础工程公司本工程由上海市公用事业质量监督站负责施工质量监督工作。3、工程目标：质量目标：优良，确保本工程质量达到上海市市政工程质量金奖。进度目标：工期按施工合同工期按时完工。安全文明：加强安全、文明施工的监督、检查，确保无重大安全事故，争创市级文明工地。二、工程施工质量评估的主要依据：1、业主与第三方签订的有关合同文件，包括合同协议书及其备忘录、通用合同条款、专用合同条款、技术条款、补遗款、工程量报价表，以及合同指定使用的规程、规范、标准和组成合同的其他文件。2、设计单位提供的设计文件、图纸、技术要求和修改通知。3. 本工程设备监理规划和监理实施细则3、施工中采用的规范、标准。电气装置安装工程高压电器施工及验收规范 GBJ147-90电气装置安装工程母线装置施工及验收规范 GBJ149-90电气装置安装工程电气设备交接试验标准 GB50150-91电气装置安装工程电缆线路施工及验收规范 GB50168-92电气装置安装工程接地装置施工及验收规范 GB50169-92电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96电气装置安装工程盘、柜及二次结线施工及验收规范 GB50171-92电气装置安装工程低压电器施工及验收规范 GB50254-96上海市工程建设规范防静电工程技术规程 DGJ08-83-2000防静电活动地板通用规范 BJ/T10796机械设备安装工程施工及验收通用规范 GB50231-98压缩机、风机、泵安装工程施工及验收规范 GB50275-98工业金属管道工程施工及验收规范 GB50235-97起重设备安装工程施工及验收规范 GB50278-98通风与空调工程施工及验收规范 GB50243-2002建筑电气工程施工质量验收规范 GB50303-2002市政排水构筑物工程施工及验收规范 GBJ08-224-96上海市城市污水处理机电设备安装工程质量检验评定标准SE-06-99城市污水处理厂工程质量验收规范 GB50334-2002给水排水管道工程施工及验收规范 GB50268-98自动化仪表施工及验收规范 GB50093-2002电子计算机房施工及验收规范 ST/T3003-93埋地硬聚氯烯排水管道工程施工及验收规范 CECS122-2001不间断电源设备 GB7260自动化仪表安置工程质量检验评定标准 GBJ131其它有关建设工程的国家和上海市法律、法规、规定。三、工程主要设计变更情况为了满足功能需要，又符合规范要求，在此基础上考虑到日后运行成本的降低。因此设计部门在精益求精的基础上，对本工程的三大构筑物的设备安装部分作了如下的调整与变更。1、砂滤池和GAC滤池的工艺管道，原设计中只考虑到成本，尽量减少法兰联接，后经质监站的同志来工地检查后，指出对于管径600的管道，其内防腐和维修工作很困难，同时在施工过程中，对直管段焊区的内防腐无法实施，形成每个对接口的内防腐部完善的弊端，为克服这一弊端，设计决定，对本工程管径600的工艺管道一律改为法兰联接。 2、臭氧制备车间东侧，原设计有380平方米厂房的制氧站工艺。后建设方根据别的厂的运行经验得知，采用租贷液氧设备为最佳方案，因此，将380平方米的厂房取消，制氧工艺改为液氧气化输送工艺，一则节约建设投资费用，更可贵的是降低了日后工厂的运行成本。 3、脱水机房的污泥处理系统作了调整，原设计有4个大型污泥料仓（外形轮廓尺寸长宽高=11.53.56m），使污泥输出更为便捷。这一调整，即节约了投资，又降低了日后的运行成本。工程变更统计表：序号专业子项名称变更依据1弱电物质水质化验中心设计业务联系单I-012电气加药间设计业务联系单E-013电气加药间设计业务联系单E-024工艺砂滤池、活性炭滤池设计业务联系单W-015工艺物质水质化验中心设计业务联系单W-026工艺水厂单体设计业务联系单W-037暖通物质水质化验中心设计业务联系单V-018工艺高效澄清池设计业务联系单W-049自仪加药间设计业务联系单I-0210工艺砂滤池设计业务联系单W-0511工艺后臭氧接触池、GAC滤池、下叠式清水池设计业务联系单W-0612工艺加药间、高效澄清池、水厂总平面管线设计业务联系单W-0713工艺总平面定位设计业务联系单W-0814工艺高效澄清池设计业务联系单W-0915自仪总图设计业务联系单I-0316自仪加药间设计业务联系单I-0417自仪总图设计业务联系单I-0518工艺高效澄清池、GAC滤池、砂滤池设计业务联系单W-1019工艺高效澄清池设计业务联系单W-1120工艺加药间设计业务联系单W-1221工艺后臭氧接触池、GAC滤池、下叠式清水池设计业务联系单W-1322工艺废水回用池设计业务联系单W-1423自仪总图设计业务联系单I-0624工艺清水泵房设计业务联系单W-1525工艺GAC滤池、砂滤池、高效澄清池、总平面设计业务联系单W-1626工艺总平面、GAC滤池、加药间设计业务联系单W-1727工艺总平面管线设计业务联系单W-1828电气加药间设计业务联系单E-0329工艺加药间、总平面管线设计业务联系单W-1930工艺总平面污泥管线、缓冲池设计业务联系单W-2031机械高效澄清池、小浓缩池设计业务联系单W-2132电气加药间设计业务联系单E-0433电气高效澄清池设计业务联系单E-0534工艺脱水机房、总平面管线设计业务联系单W-2235自仪清水泵房设计业务联系单I-0736工艺高效澄清池设计业务联系单W-23四、质量行为及质量责任履行情况本工程设计施工中，严格执行国家及地方强制性标准，建设、设计、施工、监理各方质量行为符合有关法律法规要求，施工单位、监理单位均通过招投标选定符合资质要求的单位承担，在施工前办理各种有关手续。施工中，施工方按设计和施工规范要求组织施工和进行质量控制，监理工程师按照监理规范的要求采取旁站、巡视、验收等形式，依据设计图纸和施工规范要求对工程实施监理。监理工程师对施工全过程进行监控，合理有效的运用各项监理手段，确保工程施工顺利有序的开展。施工前监理工程师针各工序（部位）工程施工特点、难点，确立施工安全、质量的控制重点，发放监理工作业务联系单督促提醒施工方在施工过程予以重视，以免造成返工。在施工过程中，监理工程师加大巡检频率，对已存在的问题，能当场整改的要求施工立即整改到位，监理现场监督，不能立即整改或多次重犯的问题，以下发监理工程师通知单的形式要求施工方限期整改到位，并对整改结果进行验收，确保工程施工处于受控状态。本工程监理工程师共计发放监理工作联系单15份，监理工程师通知单12份，所有的通知单均在规定的日期内给予了回复。（监理指令汇总表：见附表一）五、施工阶段质量监控(一)事前控制1、审查施工单位资质和质保体系经审查中标单位：上海市基础工程公司，企业法人营业执照上的经营方式、经营范围及经营期限与承担任务相适应。施工项目部建立了工程质量管理体系和安全文明施工保障体系，项目部经理、特殊工种均持证上岗。本工程设备安装工程施工，均进行了专业分包施工，经审查专业分包单位施工资质符合要求，安生生产许可证以及特殊工种人员上岗位证书齐全。审查合格后，总包与各专业分包单位均签定了施工合同及安全生产协议。监理单位和总包单位对分包单位进行了安全、技术交底。分包情况统计表： 序号工程项目分包单位资质情况1设备安装上海自来水管线工程有限公司符合要求本工程试验室是由业主委托的上海船舶工程质量检测有限公司，该检测单位资质证书齐全，检测范围满足本工程要求，可承担材料检测。2、参与设计交底、编制监理规划、监理细则，进行监理交底工程开工前，监理单位、施工方、设计单位相关人员参加了业主组织召开的设计交底和图纸会审会议，明确了设计意图。监理部在充分理解设计意图和工程施工要求后，根据工程施工监理委托合同的约定及有关规定、标准的要求，结合本工程的实际情况，由总监理工程师组织工艺、电气、仪表的专业监理工程师编写了监理规划和监理实施细则。开工前，监理部根据合同文件、监理规划、监理细则以及相关规范、条文等，编制了监理交底文件，组织施工方项目部全体施工人员召开监理交底会，明确了监理程序、工作制度，检查验收方法和要求、报验程序等内容，为监理工作的后续工作顺利开展和双方的配合打下了良好基础。 3、审批施工组织设计、施工方案施工组织设计和施工方案是施工方按照有关规定和要求，优质、高效的完成施工任务的依据，是工程建设的重要组成部分。监理部组织力量，结合工程实际，对施工组织设计和施工进度计划的可行性、科学性、优化性进行了深入、周密、细致的审查，对施工过程中可能出现的影响工程建设的各种问题进行了深入的分析和研究，提出了看法和修改意见，施组以及各单体结构施工安装方案基本可行，不足之处在安装施工中得到了逐步完善4、原材料、构配件的质量检查与控制本工程主要的原材料、构配件，包括钢管、球墨铸铁管、UPVC管。所有材料经场后，一方面督促施工方及时报验，另方面加紧对原材料的现场外观检查，尤其是钢制管道内防腐的质量检查，有没有纵向裂缝和空壳，甚至于破损情况。如有做上记号，责令供货厂家更换，幸好本工程尚未发现，只有少量的几根钢管，在钢管的头部有几处因运输造成的破损，面积不大，这可是在钢管焊接后，对内防腐实施时，加以弥补，但必须做上记号，以便作为重点检查对象。5、设备进场检查与控制 本工程设备绝大部分为建设方采购，其中进口设备在库房存放已达三年之久。因此，在开箱检查过程中作了细致的检查和登录，有缺陷的地方拍照取证，如高效澄清池安装的污泥螺杆泵，开箱时发现设备 观局部油漆脱落和龟裂、齿轮箱漏油，搅拌机的翼轮表面有大面积的锈斑，等现象。都分别在每台设备的设备开箱记录表中一一登录，该表由开箱参与方（建设、施工、供货、监理）共同签字，然后，由供货方对上述缺陷进行处理，达到符合要求为止。 进口设备大大小小共计246箱，开箱批次为297次。因此有的内设备分两次或叁次取出，有的箱内设备属两家或叁家安装单位安装的，所以，开箱记录表按开箱的情况分别登录，这样就形成了246箱，批次达297次。 国产设备大小共计132箱，共138批次，国产设备中大部分都是新近产品，开箱过程中，外观均无问题，但也有少量的几台泵类产品，如排水泵房安装的排水泵，清水泵房安装的清水泵在库房里存放时间久远，外观油漆有脱落和龟裂的现象，均在安装后统一重新油漆处理。但泵的内在质量经调试后证明质量符合要求。6、施工机具、设备审查施工方进场的挖机、起重机、电焊机、测量仪器等施工机具、仪器设备，自检手续、检测证书、校核证书齐全，性能及技术参数能基本满足施工需要。7、交接桩以及基准点复核本工程使用的水准点、控制点，由上海市测绘院第三分院提供，并在现场向施工单位移交。经专业测量监理工程师复核，发现坐标控制点偏差过大，不符合规范要求，此情况及时向业主进行了汇报，业主联系测绘院重新进行了布点，经专业测量监理工程师复核，符合要求同意使用，施工单位接桩后进行控制点、水准点进行了引测，施工过程中施工方以及专业测量监理工程按规范要求，定期对控制点以及水准点进行校准复测。7、质量监督交底工程开工后，由业主组织召开了质量监督交底会议，本工程质量监督工程师详细地就施工验收标准、施工验收程序、施工及监理资料地填报、备案制的要求等各方面进行交底，明确了工程单位工程、分部分项工程的划分和关键工序、关键部位。关键工序、关键部位统计表：序号部位名称工序名称1管道标高轴线闭水试验回填土2设备安装开箱验收设备安装设备调试在工程施工中，本工程严格按照要求进行验收和填报、整理施工资料，并及时组织业主、监理、设计对关键工序（部位）工程进行验收。8、设置工程质量控制点 针对施工过程中那些保证质量难度大、对质量影响大或者发生质量问题时危害大的工序为质量控制点，在施工过程中给予重点控制。质量控制点设置位置表：序号分项工程质 量 控 制 点1测量标准轴线桩、水平桩、定位轴线、标高2吊装吊装设备起重能力、吊具、索具3管道管道材质、规格，轴线、标高、检查井位置，接口处理，槽底土质、沟槽回填4设备开箱验收、安装、调试(二)施工过程中控制在施工过程中，监理工程师主要通过巡视、工序检查验收、旁站监理、实测实量、取样检验试验等方法对施工过程和工程实体质量进行严格控制，加强预控，发现问题及时向承包商提出，并督促整改到位。1、工序检查和隐蔽工程质量验收室外的工艺管道敷设，直埋式闸阀安装等的隐蔽工程部分，从沟槽开挖、槽底填层敷设、管道拼装焊接、松套闸阀安装、支墩混凝土浇筑、到回填土，各道施工工序中，监理方采取巡视检查和旁站监理相结合的工作方法。对施工工序中出现的问题及时与施工方沟通使问题消灭在萌芽状态，碰到及时纠正，确保了工程质量，如：（1）08年10月28日市厂南边进水区DN1600的流量仪在吊装过程中，发现流量仪的方向错误，及时告知施工方，施工方查核后，的确方向错误随即纠正过来。同时，在安装过程中，对流量仪的接地环和信号线；要做好相应的保护工作。施工方小张同志很致谢地说，有了你们这样在现场热情指导，为今后流量仪的安装打下了牢固的基础。 （2）08年11月16日，GAC滤池西侧吊装DN1800工艺管道时，监理方发现现场的吊装工作有很大的安全隐患，向现场施工员提出，那种施工环境不能吊装时，现场施工员没有接受监理方的意见，仍一意孤行，监理方立即将施工方的负责人请到现场才接受了监理方的意见，避免了一次冒险吊装的不安全事故。 （3）室内外的工艺管道，在施工了一段时间后，及时督促施工方对已拼装焊接的钢制管道进行超声无损探伤的焊接检测和X拍片检查，其结果均符合要求，没有一处焊缝出现不合格的情况，于是也就没有返工记录。 （4）08年111月21日。废水回用池在+5.1m标高层，预埋DN50和DN32电气穿线保护管时，发现施工方用对接拼焊的联接方式。当即向施工方提出，不允许这样违规的施工，要立即整改，于是监理方一方面签发书面工程师通知单，责令立即整改，不整改好不允许浇筑混凝土，另方面向总监和总承包方领导及时反映，得到领导的支持，当日才未浇筑混凝土，直等到施工方整改完毕，监理方核查，整改到位符合要求后，才允许浇筑混凝土，确保了隐蔽工程的工程质量。 每一区段，施工完成并经监理检查后就督促施工方及时做好隐蔽工程的报验工作，以达到施工好一块，报验工作就跟上一块，为工程的预验收做好准备。2、工程资料的控制在施工过程中，监理部要求施工方做到内业资料与施工同步，报验资料及时，监理工程师及时检查，现场核验，签证返还。监理工程师定期对工程资料进行检查，并督促施工方做好工程资料的收集、整理，检查施工方所报验的自检材料，抽查施工中的原始记录、质检、测量等资料。 六、关键工序、部位验收情况本工程根据市政工程备案制的要求和质量监督站工程师质量监督交底的要求，严格执行隐蔽工程验收制度，经监理实测实量合格后才可进行下道工序施工。本工程关键部位（工序）的验收，按各单体构筑物分机械设备安装、电气设备安装及仪表工程安装归类，现将进机械设备安装的关键部位验收情况，汇集在（附表二泵类设备安装质量检查统计表）内，电气设备安装的关键部门验收情况，汇集在（附表三接地电阻实测值统计表）和（附表四低压配电柜及PLC柜安装实测值统计表）。仪表安装的关键部位验收情况见（附表三接地电阻实测值统计表）.因为仪表工程的接地系统与电气接地系统是同一系统，仪表控制柜即PLC柜的验收情况是（附表四低压配电柜及PLC柜安装实测值统计表）。，因为仪表控制柜与低压配电柜同时同一地点安装。七、施工中的特点、难点及施工中出现问题处理情况1、本工程采用国际上先进的饮用水深度处理技术，关键设备由法国公司提供并有法方工程技术人员进行全程监控，跟踪调试，安装要求高。使出厂水质达到直接饮用标准，在工艺处理上，深度处理增加了臭氧发生装置和活性过滤工艺，较传统处理有很大提高。2、本工程设备安装施工中，进口设备到达比较急促，造成施工工期比较紧张，同时臭氧发生装置由法国公司提供，施工队伍是第一次接触，所以要在法方工程技术人员指导下进行理解与消化，仪达到工艺要求。3、在清水池南侧排管施工中，因土建维护基坑出现裂缝，监理要求施工方尽快完成清水池管道敷设工作。做好各项安全措施及时调动各方资源，做好沟通协调工作，从进料到施工，在短短24小时内就将20多米长DN1800大口径钢管埋入6米多深的管坑内，并迅速回填黄沙，保证了基坑安全。4、在工程实施过程中，要求施工单位严格把关严格按照装设计及规范要求进行施工。同时根据各专业施工特点，随时检查及时复核严格控制施工中出现的问题。加药系统的安装设备多，管道交错复杂。在安装过程中，加药管道就会出现同一标高两管相抵或是管沟过窄等情况，根据现场情况进行设备安装，以此有效避免了返工、误工等情况的发生。5、4#原水井施工需做原水切换，将直接影响市中心区域内水质安全。市水务局和城投总公司高度重视，曾多次组织召开工程会议，要求工程紧抓时间节点，严格控制各项施工进程，必须在既定96小时内完成所有井内断水工序施工。为尽可能缩短施工时间，经现场多次勘察，监理要求施工单位严格按照施工方案进行施工并做好各项安全措施，要求将总长近25米的DN1600钢管在井外焊接拼装，再通过大型起吊设备将构配件吊至井内完成新旧管对接，整个施工作业顺利完成。经过管道试验及冲洗符合要求，下午南市水厂头部取水全部切换为上游原水。至此，南市水厂原水4#接收井工程全部完成。6、在国产设备供货中，以散装件进场的设备，要特加小心登录，未经登录的零部件，一律不准搬运，否则就会杂乱无章，拿不出一份真实的记录。若少了件数就无法干涉索赔，如，砂滤池八台提升泵就是以散装件进场的，用六部解放牌大货车运到现场，监理方负责逐件登记，发现昂贵的轴承缺两件。每件价值拾多万，供货厂家又无人在现场，监理方及时向建设方反映，建设方随即与供货厂家交涉，供货厂家承认此事，是有两件陶瓷轴承还在国外，尚未到货。但供货厂家在发货单上未叙说此事，若监理方不详细清点、不及时报告，务必会造成不应有的损失，所以，对散装件的设备进场不仅要抓零部件的质量，同时要抓零部件的数量。有情况要及时反映，以避免不少麻烦的事情。八、施工安全状况评估本工程施工过程中，参建各方在业主的领导下，严格遵守“安全第一、预防为主”的安全管理方针，强化“安全生产、以人为本”安全管理理念，根据上海市工程施工现场安全标准化管理标准上海市重大工程文明工地实施细则以及相关法律、法规、条例的要求，结合业主、监理、施工方的人员组织结构特点，联合对施工过程中的安全生产以及文明施工方面进行全方位的管理、监控，本工程施工过程中无一起重大安全事故发生，20072008年连续两年度被评为上海市重大工程文明工地。九、工程质量、安全、环境及使用功能遗留的缺陷情况本工程施工质量满足设计、规范及有关国家、地方强制性标准的要求。本工程虽然在施工安装过程中，出现了一些这样或那样的质量情况，但经报告后能及时纠正，并整改到位，经检查施工安装质量，是符合设计与规范要求的，且在施工过程中，不仅注意到自身的施工安全，还顾及到其他专业施工人员的安全，壹年以来，没有出现过不安全事情，更没有发生过安全事故。本工程为满足用户用水的迫切需要，配合工艺，分两次进行设备调试，第一次是常规水处理系统调试自2009年6月10日2009年7月6日。历时一个月，设备运转正常，输送出厂的自来水达50万t/日的设计能力，水质质量符合国家饮用水标准。第二次是深度水处理系统调试2009年10月10日2009年12月30日历时两个半月，设备运转正常，水质质量符合国家饮用水标准。十、施工质量评估及工程质量评价意见本工程的设备安装均按设计及施工规范要求进行施工，机械设备安装、电气设备安装、仪表控制安装质量均符合设计及施工规范。水质质量符合国家应用水标准。监理对工程评估意见综上所述，本工程的设备安装质量控制资料完善，质量和使用性能均达到设计和施工验收规范要求，本工程的设备安装质量达到“合格”工程质量等级要求。本工程合同工作量已全部完成，设备安装质量符合设计和规范要求，隐蔽工程验收签证手续齐全，质保资料齐全，外观质量良好。同意验收。监理指令汇总表附表一：（1）序号类型及编号事 由1监理工作联系单024#关于电缆采购敷设决定2监理工作联系单025#关于高效澄清池集水槽测量3监理工作联系单026#关于高效澄清池絮凝区内，钢制出水口的钢制盖帽材料问题4监理工作联系单027#关于金剑设备进场和进度5监理工作联系单028#关于砂滤池安装质量要求及剩余工作量施工要求6监理工作联系单029#关于GAC1#变压器受电7监理工作联系单031#关于9#单体（排水泵房）在系统调试前能正常投运请有关单位依照下列计划完成8监理工作联系单032#关于排水公司施工方未经允许的情况下，擅自对8#池潜水泵进行解体检查的严重质量问题。9监理工作联系单033#接指挥部指示，定于6月10日通原水,因此各相关部门应按规定的日期内完成各自负责的以下电气工程量。10监理工作联系单034#关于速派臭氧安装指导人员11监理工作联系单035#关于安装工程报验资料尽早完善的事由12监理工作联系单037#关于35KV变电所及清水泵房低压配电室电缆沟的封堵问题13监理工作联系单038#关于设备安装工程内业资料尽快完善事宜14监理工作联系单039#关于GAC滤池池顶覆土区域照明线路的绝缘检查与维护问题15监理工作联系单044#关于GAC滤池设备安装报验资料事宜16监理工程师通知单013#关于质监站对设备安装（工艺管道）的检查存在问题如下17监理工程师通知单017#关于8号池电气照明线路保护管脱接造成线路裸露的质量问题18监理工程师通知单019#关于排水公司施工方未经允许的情况下，擅自对8号池潜水泵进行解体检查的严重质量问题19监理工程师通知单021#关于“35KW变电所”，室外接地扁钢施工受损，要求完善的问题20监理工程师通知单022#关于8#池进水闸阀（DN1500）漏水情况严重的质量问题21监理工程师通知单025#关于“35KW变电所”，室外接地扁钢施工受损，要求完善的问题22监理工程师通知单026#关于8号池+5.1m标高层接地干线未按图敷设（明设）的问题23监理工程师通知单028#关于部分构筑物的金属门、窗、轴流风机、监控探头等的接地问题。24监理工程师通知单029#关于部分区域内的穿线管、线槽、气瓶、操作箱底座的接地问题。25监理工程师通知单030#关于防爆区域电气设备安装的质量问题26监理工程师通知单031#关于2#池屋面天窗部分避雷带的安装问题27监理工程师通知单032#关于7#池有两个功能房，其部分防爆照明的电气线路安装不符合规范的问题泵类设备安装质量检查统计表 附表二（1）：序号设备名称中心位移允许偏差10mm标高+20-10mm水平度允许差+0.1/1000结论纵向横向纵向横向1高效澄清池1#污泥螺杆泵+5+3+40.080.08合格2高效澄清池2#污泥螺杆泵-3+5+40.060.06合格3高效澄清池3#污泥螺杆泵+6-4+40.080.04合格4高效澄清池4#污泥螺杆泵+4+3+30.060.06合格5高效澄清池5#污泥螺杆泵+5+3+40.080.08合格6高效澄清池6#污泥螺杆泵+4+5+60.080.04合格7高效澄清池7#污泥螺杆泵+4+4+30.060.06合格8高效澄清池8#污泥螺杆泵+5+5+50.060.04合格9高效澄清池9#污泥螺杆泵+4+5+30.060.08合格10高效澄清池10#污泥螺杆泵-3-5+30.060.08合格11高效澄清池11#污泥螺杆泵+6+6-50.080.08合格12高效澄清池12#污泥螺杆泵+6-6+50.080.08合格13高效澄清池1#动力水泵+4+5+50.060.06合格14高效澄清池2#动力水泵-5+6+30.080.06合格15高效澄清池3#动力水泵+6-5-40.040.06合格16高效澄清池4#动力水泵+6+6+50.040.06合格17高效澄清池5#动力水泵-4+5+50.060.06合格18高效澄清池6#动力水泵-5+5+30.080.08合格19高效澄清池7#动力水泵+5-5-30.060.06合格20高效澄清池8#动力水泵+6+7+60.040.06合格21砂滤池1#提升泵-6-2-30.060.06合格22砂滤池2#提升泵+3+3-30.030.03合格23砂滤池3#提升泵+3-3+30.090.09合格24砂滤池4#提升泵+3-3-30.070.07合格25砂滤池5#提升泵+3-3+30.110.11合格26砂滤池6#提升泵+3-3-30.070.07合格27砂滤池7#提升泵+3-3+30.10.1合格28砂滤池8#提升泵-3+3+30.030.03合格29砂滤池1#反冲洗泵+3+2+20.110.11合格30砂滤池2#反冲洗泵+2+3+30.110.1合格31砂滤池3#反冲洗泵+3+3+30.10.11合格32清水泵房2#离心泵+3+4+20.030.03合格33清水泵房3#离心泵-2-2+30.020.03合格泵类设备安装质量检查统计表 附表二（2）：序号设备名称中心位移允许偏差10mm标高+20-10mm水平度允许差+0.1/1000结论纵向横向纵向横向34清水泵房4#离心泵-4-5+10.030.03合格35清水泵房5#离心泵+2-1+40.040.04合格36清水泵房6#离心泵-5-4+20.030.03合格37清水泵房7#离心泵+4-2+30.030.03合格38清水泵房8#离心泵-5+4+30.040.04合格39清水泵房9#离心泵-4+4+20.030.04合格40回用水池1#潜水泵+4+2+40.10.1合格41回用水池2#潜水泵+4+3+40.10.1合格42回用水池3#潜水泵+5+5+40.10.1合格43回用水池4#潜水泵+4+1+50.10.1合格44废水池5#潜水泵+5-4-20.10.1合格45废水池6#潜水泵+4+1+50.10.1合格46废水池7#潜水泵+5+3+40.10.1合格47排水泵房1#排水泵+4+2+30.10.1合格48排水泵房2#排水泵+5+1+50.10.1合格49排水泵房3#排水泵+4+2+30.10.1合格50排水泵房4#排水泵+2+3+40.10.1合格接地电阻实测值统计表 附表三：序号构筑物名称设计值欧姆实测值（欧姆）结论等电位箱接地干线1接地干线21高效澄清池10.10.50.5合 格2砂滤池10.080.0980.1合 格3GAC滤池10.150.150.15合 格4清水泵房10.140.220.21合 格5加药间10.250.830.83合 格6臭氧制备车间10.20.20.4合 格7废水、回用池10.10.10.1合 格8排水泵房10.250.150.75合 格9污泥缓冲池10.130.120.12合 格10脱水机房10.380.370.38合 格11浓缩池10.110.120.12合 格12水质化验中心10.30.50.5合 格1335KV变电所10.350.350.36合 格低压配电柜及PLC柜安装测量统计表 附表四：序号测量项目高效澄清池GAC滤池臭氧制备车间脱水机房排水泵房MCC1MCC2MCC3MCC4L901906实测偏差值实测偏差值实测偏差值实测偏差值实测偏差值1基础型钢安装纵向坐标
