一、题目：低频脉冲信号脉宽计
二、目的与要求：
①要求用单片机实验开发系统来完成设计。
②要求在设计中要使用定时器、外部中断、数码管显示、P1口或键盘等。
③完成的设计量程可调、功能完善。
三、问题描述：
MCS-51单片机内部有2个定时/计数器，当工作在定时器模式时，可以对时钟的12分频计数，实现准确定时；工作在计数模式，可以对P3.4或P3.5引脚的脉冲计数。利用定时器T1的周期中断和T0计数器配合，就可以测量P3.4上脉冲频率。
在程序执行过程中，读取开关或键盘状态，根据状态值改变定时器T1的定时周期，把T1的定时输出作为T0的计数脉冲输入，就可以实现改变脉宽测量范围。
编写一个通用的数码管显示驱动程序，在每一次定时器中断中显示一位数码，6个定时器中断周期完成扫描，只要保证扫描周期＜20ms，就可以稳定显示。
问题解决方案：
①P3.2引脚是外部中断0的中断输入引脚，同时也可以控制T0的计数。在GATE=1,TR0=1时，T0的计数取决于P3.2的状态。当P3.2=1时，T0被允许计数。在外部中断0的中断服务程序中读取并清零T0计数值，脉宽可以由公式1计算：
脉宽＝T0计数值×计数脉冲周期 公式1
②在程序执行过程中，读取开关设置或键盘设置，根据设置改变脉宽测量范围；
③编写数码管显示程序，完成频率显示。

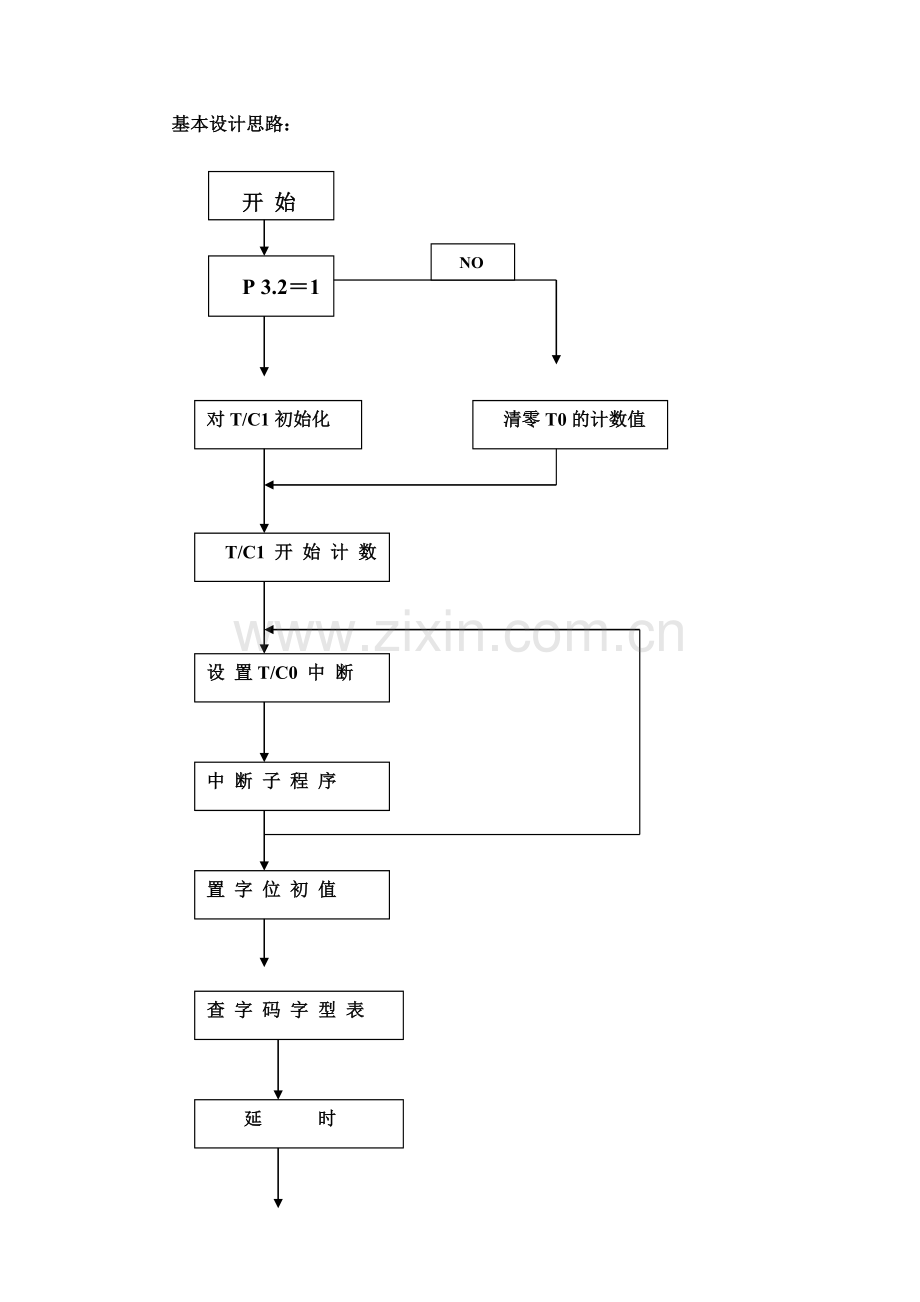

基本设计思路：

开 始

NO
P 3.2＝1

对T/C1初始化
清零T0的计数值

T/C1 开 始 计 数

设 置T/C0 中 断

中 断 子 程 序

置 字 位 初 值

查 字 码 字 型 表

延 时

中 断

显 示 计 数 周 期

四、硬件电路图：
假设 INT1＝1的时间基本单位为0.1s
连线:P3.3(INT1) X10接高低触发电平
五、程序清单：
org 0000h
ajmp main
org 001bh
ajmp ts
main: mov sp,#6fh
mov tmod,#90h
mov th1,#9eh ;中断初始化
mov tl1,#58h ;T/C1定时50ms，产生脉冲
mov ie,#88h
mov r3,#00h
loop: jb p3.3,loop ；1时等待
setb tr1
loop1: jnb p3.3,loop1 ；0时等待
loop2: jb p3.3,loop2 ；1时等待
clr tr1
mov a,r3
mov b,#20
div ab
mov r3,a
hbcd: mov a,r3
mov b,#100
div ab
mov r3,a
mov a,#10
xch a,b
div ab
swap a
orl a,b
mov r2,a
mov r1,b
mov 79h,r1
mov 7ah,r2
mov 7bh,r3 ；16进制转化BCD码
disp: mov a,#03h
mov dptr,#0ff20h
movx @dptr,a
disp4: mov r5,#01h
mov r0,#79h
mov a,r5
ld0: mov dptr,#0ff21h
movx @dptr,a
mov dptr,#0ff22h
mov a,@r0
add a,#0eh
movc a,@a+pc
movx @dptr,a
acall dlay
inc r0
mov a,r5
jb acc.5,ld1
rl a
mov r5,a
ajmp ld0
ld1: sjmp disp4
db 0c0h,0f9h,0a4h,0b0h,99h,92h
db 82h,0f8h,80h,90h,88h,83h,0c6h
db 0a1h,86h,8eh,0ffh,0ch,89h
db 0c8h,0c1h,7fh,0bfh
dlay: mov r7,#02h
dl1: mov r6,#0ffh
dl2: djnz r6,dl2
djnz r7,dl1
ret ；LED显示
ts: mov th1,#9eh
mov tl1,58h
inc r3
reti
end

六、对设计题目的完善：
该程序采用的是一个定时器产生的脉冲,如果采用两个定时器或一个定时器加软件计数,可以得到更大范围的低频脉冲,P1口输出低频脉冲的周期还可以通过键盘来设置.这样采用高范围的低频脉冲会是实验效果更好些.
七、本次实验的心得体会：
这次的实验确实让我感受颇深，我是费了好长的时间才做出来的。说真的，单片机课程已有半年多的时间没有学习了，现在做起来感觉一片空白，就还记得几个简单的符号，而且这次实验的时间还有些紧张，所以做起来遇到了不少的麻烦。其中我通过向老师，同学请教，看课本，都一一将这些问题解决了，才发现原来自己对于单片机只是一知半解，和有的同学还有很大的差距。这次的单片机实验让我对于计算机的硬件系统又有了进一步的了解，我相信这次实验的作用是很大的。通过这次实验，我发现单片机对于如今的生活，学习，工作有着很重要的作用，所以我从今以后要立志去学好这门课程，利用我所学得的知识来奉献社会！
在此感谢老师一周来的辛勤劳动!
