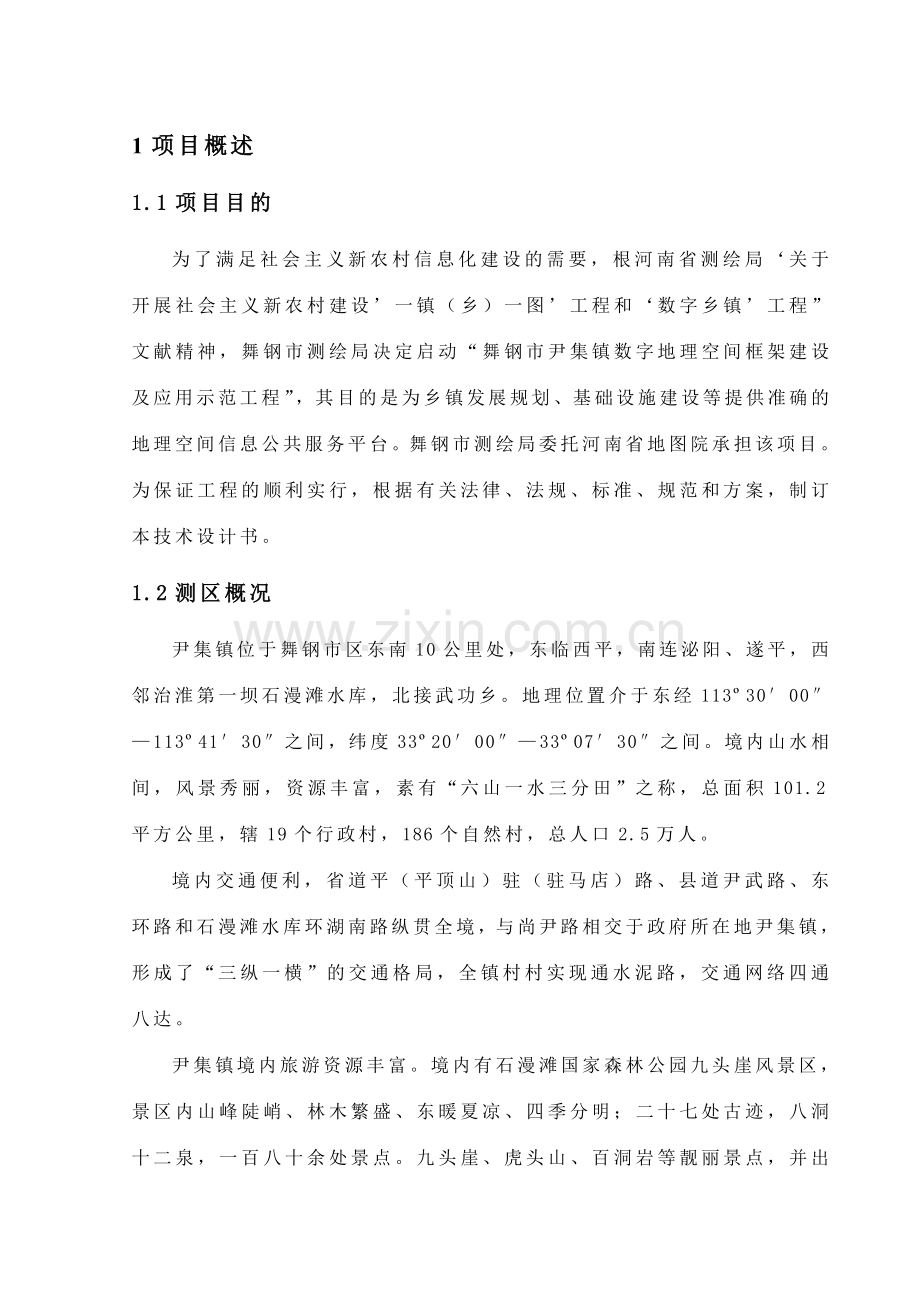

1项目概述1.1项目目的为了满足社会主义新农村信息化建设的需要，根河南省测绘局关于开展社会主义新农村建设一镇（乡）一图工程和数字乡镇工程”文献精神，舞钢市测绘局决定启动“舞钢市尹集镇数字地理空间框架建设及应用示范工程”，其目的是为乡镇发展规划、基础设施建设等提供准确的地理空间信息公共服务平台。舞钢市测绘局委托河南省地图院承担该项目。为保证工程的顺利实行，根据有关法律、法规、标准、规范和方案，制订本技术设计书。1.2测区概况尹集镇位于舞钢市区东南10公里处，东临西平，南连泌阳、遂平，西邻治淮第一坝石漫滩水库，北接武功乡。地理位置介于东经11330001134130之间，纬度332000330730之间。境内山水相间，风景秀丽，资源丰富，素有“六山一水三分田”之称，总面积101.2平方公里，辖19个行政村，186个自然村，总人口2.5万人。境内交通便利，省道平（平顶山）驻（驻马店）路、县道尹武路、东环路和石漫滩水库环湖南路纵贯全境，与尚尹路相交于政府所在地尹集镇，形成了“三纵一横”的交通格局，全镇村村实现通水泥路，交通网络四通八达。尹集镇境内旅游资源丰富。境内有石漫滩国家森林公园九头崖风景区，景区内山峰陡峭、林木繁盛、东暖夏凉、四季分明；二十七处古迹，八洞十二泉，一百八十余处景点。九头崖、虎头山、百洞岩等靓丽景点，并出产堪称一绝的中华响石，尹集镇的产业结构以农业为主，境内有耕地面积1.5万亩。地貌类型有山地、丘陵、岗地、平原。地势呈西北、东南高，东北、西南低。1.3测绘内容1.3.1比例尺1:5000地形图测制及建库1:5000地形图测制及建库，面积约100平方千米。1.3.2比例尺1:2023地形图测制及建库面积约11平方千米，位于石漫滩水库南岸，呈东西走向。1.3.3比例尺1:500地形图测制及建库面积约2平方千米。位于尹集镇政府所在地，呈南北走向。2技术依据1 GB 12898-91国家三、四等水准测量规范； 2 GB/T 1392392国土基础信息数据分类与代码；3 GB 14804-931:500、1:1000、1:2023地形图要素分类与代码（以下简称分类与代码）；4 GB 1491294大比例尺地形图机助制图规范；5 GB/T 792919951:500、1:1000、1:2023地形图图式（修订）（以下简称图式）；6 GB 15967-19951:500、1:1000、1:2023地形图航空摄影测量数字化测图规范（以下简称航测数字化规范）；7 GB/T 168181997中、短程光电测距规范；8 GB/T 171581997摄影测量数字测图记录格式；9 GB/T 177981999地球空间数据互换格式；10 GB/T 17941.12023数字测绘产品质量规定 第1部分：数字线划地形图、数字高程模型质量规定；11 CJJ 7397全球定位系统（GPS）测量规范（以下简称规程）；12 GB/T 183162023数字测绘产品检查验收和质量评估；13 CJJ 899城市测量规范（以下简称规范）；14 GB 7930-871:500、1:1000、1:2023地形图航空摄影测量内业规范（以下简称航内规范）；15 GB 7931-871:500、1:1000、1:2023地形图航空摄影测量外业规范（以下简称航外规范）；16 CH 1002-95测绘产品质量检查验收规定；17 GB/T 20257.2-20231:5000、1:10000地形图图式；18 河南省测绘局制订1:10000基础地理信息数据更新外业方案；19 CH 1003-95测绘产品质量评估标准；20 河南省地图院依据GB/T19001-2023idtISO9001:2023质量管理体系的规定制订的YCY01-2023质量手册及相关程序文献；21 经批准后的本技术设计书。3已有资料3.1平面控制资料河南省C级GPS基础控制网及舞钢市D级GPS基础控制网、四等GPS基础控制网已完全覆盖测区，可作为I、II、级GPS控制网测量的起算依据。3.2高程控制资料河南省C级GPS基础控制点均通过三等水准联测，D级GPS网，高程已经四等水准联测可作为加密布设、级GPS控制点高程联测的起算数据；测区内有1985高程基准成果的水准点应充足联测，高程联测的起算点，条件允许时尽也许使用非C级网点。3.3已有控制点本测区内的国家四等以上控制点，只要点位完好，符合GPS观测规定的，均可运用，以减少埋石工作量。3.4地形图资料河南省测绘局测制的1:1万地形图可做为设计、选点埋石之用。3.5 航摄资料1:4000彩色影像扫描数据，扫描分辩率25um；航摄的相机文献。4项目实行的技术路线和流程4.1技术路线采用GPS卫星定位技术,依据规程规定，在13平方千米范围内布设加密，、级GPS控制网，加密控制网的密度为平均每平方公里1:2023布设4个点、1:500每幅图内2-3个点（含起算点）；以四等以上水准点为起算点，用等外水准对、级GPS加密控制点进行联测，拟定控制点高程，进行三维大地控制网测量基准的建立4.2 像片控制测量4.2.1像控制点布设1、像控制点布设应满足GB793187航外规范2.1.2、2.4、2.5条区域网布点的规定规定，区域网之间的像控点应尽量选择在上、下航线重叠的中间，使相邻区域网间控制点公用。2、区域网的区域单位大小采用4条航线，每条航线的基线数不超过12条。平高点的旁向跨度为2条航线，航向跨度不超过4条基线（如图3） 图3 图4 图5 3、不规则区域内，应在凸角处增补平高点，凹角处增补高程点。但当凹凸角之间距离超过2条基线时，凹角处亦应布平高点（如图4）4、当丘陵地的图上高程由内业立体测定期，外业应全野外布设高程控制点（如图6），若山区因林木覆盖外业选择像控点困难时，可采用双模布点（如图7） 图6 全野外高程点布设 图7 双模型高程点布设图中为平高点，为高程点，为像主点。5、当像主点或标准点位落水时，落水范围的大小和位置不影响模型连接，可按正常航线布点。当航向三片重叠范围内选不出连接点时，落水像对按全野外布点。定向点的标准点位置附近落水时，离开方位线4cm以外的航向三片重叠选不出连接点，落水像对全野外布点。4.2.2像控点选刺 1、像控点应当选刺在交角良好的状地物交点上或影像小于0.2mm的点状地物中心，以在相邻像片上影像清楚便于联测的目的为准。实地的判刺精度为图上0.1mm，像片点位刺孔应刺透。刺点位置刺偏时，应换片重刺或作说明。 2、像控点中的平高点前冠P，高程点前冠G。各按顺序编号，作业区内不得出现重号。 3、当点位选在高出或低于地面的目的时，须量其至地面比高，注至0.1m。 4、像片正面整饰，平高点和高程点均以刺孔为中心，绘7mm直径的圆，平高点用红色、高程点用绿色，点位旁注明点号。航线间公用像控点应在相邻航线上用相应颜色的玻璃铅笔转标。刺点像片反面整饰用铅笔，略图绘在2cm2cm的方框内，在方框旁加注点位简要说明，刺孔影像、点位、略图说明要一致。并注明点号，选刺者、检查者应署名。4.2.3像控点联测1、 像控点的精度平面控制点相对于邻近平面控制点的平面位置中误差不大于图上0.1mm，高程控制点，相对于邻近高程控制点的高程中误差不大于0.1m。2、 仪器检定 GPS接受机、RTK等测量仪器在施测前需经有关部门检定合格后投入使用。 3、像控点联测方法 像控点平面坐标和高程联测以测区内已有的基础控制点为起算点，联测方法采用GPS快速静态测定或GPS RTK方法。4、 GPS测量（1）用GPS快速静态测定期，GPS网应由一个或若干个独立观测环构成，也可采用，附合路线形式构成，每个闭和环或附合线路中的边数应不大于10条。 GPS网的作业方法可参照行业标准全球定位系统城市测量技术规程中二级GPS网的基本技术规定执行。GPS网的观测规定，各项检测和计算按二级GPS网方法进行。 （2）采用GPS RTK作业模式联测像控点时，规定在固定站上对流动站先进行已知点检测校核。如像控点在不同固定站上联测时，不同固定站要有重合点，重合点两次施测结果符合平面坐标较差不大于图上0.1mm,高程较差不大于0.15m时取中数使用，施测结果不符合上述精度规定的应进行检测补测。为提高加密精度，高程控制点联测时，尽量同时测定其平面坐标，提供内业加密纠错使用。 5、像控点的高程测量 （1）采用GPS-RTK作业模式时，可在已有的基础控制点成果基础上，观测得到像控点的WGS84坐标，运用河南省精化大地水准面成果，通过曲面拟合方法求取高程。 （2）采用GPS快速静态测定期，像控点高程采用曲面拟合法进行GPS正常高的内插，用观测所获取的大地高和已知点高程进行拟合。在同一高程拟合网内，应在测区内至少联测4个等级以上水准联测过的控制点，其点的分布均匀并能控制测图范围。 6、像控点联测结束平差后的坐标应及时在1：1万地形图上展点检查，防止出现粗差。保证下工序加密顺利进行。4.3空三加密和DOM制作4.3.1空三加密1、 采用VirtuoZo或JX-4A全数字摄影测量工作站，通过光束法区域网整体平差到加密点成果。2、底片扫描：采用Photo Scan TD扫描仪，扫描分辨率为2128之间，灰度256级。 3、内定向：在JX-4A或VirtuoZo全数字摄影测量工作站上，调用扫描的影像资料，根据航摄仪鉴定资料，逐片进行内定向。 4、相对定向：由计算机自动完毕定向，人工干预剔除粗差。标准点残余上下视差q不应大于0.005mm,检查点残余上下视差q不应大于0.008mm。5、 绝对定向：区域网控制点的平面和高程成果取用外业测定成果，基本定向点面和高程残余误差分别不大于0.25mm和0.25m，多余外业控制点平面和高程不符值分别不大于0.44mm和0.44m，区域网内公共点平面和高程较差分别不大于0.56mm和0.56m，区域网间公共点平面和高程较差分别不大于0.7mm和0.7m。内业绝对定向应将全野外高程点作为定向约束，一方面提高加密精度，另一方面检查野外RTK高程的粗差。6、 空三加密应提供计算机平差计算资料的电子文档，以备检查使用。4.3.2DOM制作 1、 将加密成果导入测图工作站，恢复加密时建立的立体像对。2、 在全数字摄影测量工作站上，以像对为单位进行特性点线的采集，匹配编辑像方 DEM，保证像方DEM点切准地面，等视差曲线应真实地反映地貌形态。生成的物方DEM必须套合到立体模型上进行漫游检查，观测DEM的点位是否所有切准地面。符合规定后按像对生成DOM。3、分别按1：2023、1：500地形图分幅进行镶嵌拼接，规定影像拼接误差小于0.2mm。为使影像拼接合理、美观，拼接线一般选取自然地物分界线，如双线河流、道路等，尽量避免出现以房屋影像拼接。4、影像调整：对相邻相片拼接后的影像，要进行影像调整。并保证成果数据无明显镶嵌接缝、无明显调整痕迹，影像清楚、反差适中。5、以幅为单位进行影像裁切，裁切以图幅的外图廓线为准。影像数据以1：2023、1：500图幅为单位存放。文献名区相应按1：2023、1：500图幅号（去中间横线）。在像控测量的基础上，内业在JX4、VirtuoZo摄影测量工作站上，依据像片控制点数据，运用JX4 GXP-AAT或PATB等自动空三加密软件，采集像点坐标，运用光束法区域网平差法解算加密点的坐标。运用航空数字影像建立立体模型，采集数据，生成图形文献，形成工作底图，在绘图仪上回放出工作底图。外业运用内业制作的工作底图，在实地开展地形图的外业测量工作，并将外业得到的相关信息准确地表达在工作底图上。根据外业工作底图，在mapfriend专用软件上按规定分层代码进行图形编辑解决，并符号规范化，生成符合规定的图形数据文献。从而完毕镇区11平方千米的1:2023、2平方千米的1:500航测数字化地形图测绘。4.4作业流程图收集、分析资料资料准备航空摄影编写技术设计书运用D级GPS网像片控制测量修改成图按建库规定进行内业计算机图形编辑过程检查数据入库最终检查验收成果提供等外水准联测、级基础控制点质量检查内业数字化测图、DEM制作回放线划图内业加密制作DOM外业调绘，平地、铺装面测高建库数据编辑整理、点线面解决回放线划图外业检查图4.4 作业流程图5基本技术规定5.1坐标及高程系统5.1.1平面坐标系采用1980西安坐标系，投影于抵偿高程面上的高斯正形投影，统一3带的平面直角坐标系统，中央子午线114；由于测区位于长度变形大于2.5cm/km区域，为减弱长度变形，平面系统采用抵偿坐标系，抵偿高程面的相关参数为：测抵偿面的高程：H抵=-31.7m测区中心坐标为:x0=3686259.786m y0=38 455566.194m测区高程异常h=-5.5m地球平均曲率半径:R=6371km 5.1.2高程系统采用1985国家高程基准。5.1.3基本等高距基本等高距1:5000和1:2023为1米，1:500为0.5米、从零米算起，每隔4条首曲线加粗一条计曲线。密集的居民地内可不绘等高线。不同等高距接边时，应尽量保证等高线完整，不要随意中断。5.2 成图规格及编号规定5.2.1图幅规格图幅规格：50cm50cm。5.2.2图号图名按西南角图廓点直角坐标为图号，1:500取小数点前两位和后两位中间加横线连接，如20.0045.00，1:2023图幅分幅线为整公里标线，取小数点前两位，X在前，Y在后，取图内较大单位、村庄或其它较有影响的其他地名作为图名。5.2.3成图格式成果为DWG文献格式。 5.3高程注记点密度和取位5.3.1高程注记点密度一般地区图上每平方分米内810个点，建筑密集和地物稀少的平坦区、鱼塘等水网区图上每平方分米内68个点，丘陵地区图上每平方分米内812个点。山地区图上每平方分米内1216个点。5.3.2高程注记点取位1:2023地形图上高程注记点应注至分米。1:500地形图上高程注记点应注至厘米。5.4成图精度5.4.1平面精度内业加密点和图上地物点相对于邻近平面控制点的平面位置中误差及图上邻近地物点间距中误差如表1规定。表1 内业加密点、图上地物点点位中误差与间距中误差(图上mm) 中 误 差 点别地形类别内业加密点地物点点位地物点间距中误差1:500，1:20231:500，1:20231:500，1:2023城市建筑区和平地、丘陵地0.350.50.5山地和设站困难的旧街坊内部0.500.750.7注：阴影、摄影死角、森林隐蔽、沟壑和山地等特殊施测困难地区可按此表规定值放宽50%。5.4.2高程精度城乡建筑区、铺装地面和平地图幅的高程注记点相对于邻近控制点的高程中误差0.15m。内业加密点、其它地区高程注记点和等高线插求点的高程中误相对于邻近控制点的高程中误差应符合表2的规定。表2 内业加密点、高程注记点、 等高线插求点的高程中误差（m）地形类别平地丘陵地山 地内业加密点-0350.50高程注记点-0.500.70等高线插求点0.30.500.705.5 喷墨回放图绘制精度本条的所有误差规定均为最大误差。5.5.1基本线划尺寸墨绘线粗度0.2mm, 点直径为0.3 mm, 刻绘线粗度0.1 mm。5.5.2符号点位误差0.2 mm。5.5.3图廓边长误差0.2 mm，对角线误差0.3 mm。 6 一级GPS、二级导线测量6.1一级GPS测量6.1.1一级GPS网的布设一级GPS布设沿测区重要公路和镇区适合GPS观测的街道布设，一级GPS和二级导线点密度应达成1：2023平均每平方公里不少于4个点，1：500平均每幅图不少于2-3个点。采用GPS方法进行图根控制测量时，可越级布网，不加密二级导线点。6.1.2一级GPS点选点采用GPS施测时，应符合GPS测量规程5.1.2条的规定。为便于后期建设测量的应用，选定的一级GPS点之间应保持连续通视，特殊困难地区至少应保证有一个通视方向，布设点位要分布均匀。一级GPS点位应优先选于道路交叉口和单位、社区大门口路面上。一级GPS点间距一般为300500M，平均边长在400M左右。一级GPS点编号以“”开头，以三位数流水顺序编号，全区不得出现重号。6.1.3一级GPS点埋石GPS点的标石按航空摄测量外业规范附录B的规格制作，在建筑物或铺装路面上，要埋设楼顶标石或嵌入标志。各类标石的规格见GPS测量规程附录B规定中心标志采用直径不少于10mm的钢筋，标志顶面应略高于标石面并刻十字。在标石附近明显位置用红漆标明点号。6.1.4一级GPS点埋石的资料整理所有GPS点均在实地按规定绘制点之记，所在地一栏的填写应认真了解，点位说明要简洁明确，写出点至明显目的的方向距离，量注标石中心至其他地物点三处的距离。在绘制略图时，应与实地方位一致。点所在图幅栏内填写新的1:1万图幅号。选埋结束后，及时标绘点位分布图，绘清相邻点通视方向。6.1.5一级GPS点观测计算GPS点观测计算：GPS观测采用经检查合格的接受机，观测一般采用快速静态定位模式。作业重要技术规定见表四: 表四等级卫星高度角有效观测卫星总数平均反复设站数时段长度数据采集间隔几何图形强度因子一1551.615min15s8（1）一级GPS外业观测时段长度应根据同步观测点间距离，观测条件等情况适当延长。每次设站的天线高度应量记两次。每一时段取用N-1（N为同步观测设站数）条独立基线参与平差计算。 （2）一级GPS观测基线向量解算采用经省级以上鉴定过的厂家提供商用软件。GPS网由独立观测边组成的多个闭合多边形构成，多边形边数应10条。对反复边、同步环检核，反复边的限差为2（为规程规定的相应等级限差），同步环坐标分量及附和路线全长相对闭合差限差分别为9.0Ppm和15.0ppm，对同步环、异步环检核超过限差时，应对其中部分或所有观测成果进行重测。须进行补测或重测的边，应尽量安排一起进行同步观测。各异步环的坐标分量闭合差和全长闭合差应符合下式规定：Wx2、Wy2、Wz2;环闭合差，W，式中n为独立环中的边数，为相应级别规定的精度（按平均边长计算）。（3）GPS观测数据的后解决。应先进行无约束平差以检查GPS观测自身精度，分析检查有无粗差等，确认GPS观测精度无问题后进行约束平差。平差时应先对各起算点间的兼容性进行检核，发现有不兼容的情况应认真分析，或选用不同起算点试算几个方案，以拟定约束平差的最佳方案。6.1.6二级导线测量（1）二级导线布设：镇区重要街道由于自然条件不能布设一级GPS时，应布设二级导线，二级导线以一级GPS或以上等级平面控制点为起算起，沿镇区重要街道和巷子布设成附合导线或结点网。点位的选点、埋石和资料整理按一级GPS规定执行。二级导线编号以“”开头，三位数流水顺序编号，全区不得出现重号。（2）二级导线观测：二级导线观测采用经法定检查合格的全站仪，重要技术规定见表五： 表五 等级附和导线长度（km）平均边长（m）每边测距中误差（mm）测角中误差（）导线全长相对闭合差二2.42001581/10000水平角观测的精度规定见表六： 表六等级测角中误差（）测回数（JJ）方位角闭合差（）二81316表中N为测站数，观测方向数四个以上要归零，半测回归零差不大于，一测回内2C互差不大于，同一方向各测回互差不大于。边长测量规定见表七 表七边长等级仪器等级每边测回法二、单向二测回一测回指照准目的一次，读数四次。一测回读数较差为:级仪器不超过5mm，级仪器不超过10mm，单程测回间较差为:级仪器不超过7mm，级仪器不超过15mm，观测一端气象数据，每边测定一次，温度读至0.5度。气压读至1mmHg或100Hpa。（3）二级导线平差计算：一、二级导线的平差计算在计算机上运用通过鉴定或验证的软件进行严密平差。结果文献规定涉及起算数据、方向观测值和归化后的边长值、方位角闭合差和坐标闭合差、方向和边长值的改正值、坐标、单位权中误差、点位中误差、边长相对中误差、测角中误差。采用GPS技术观测的一、二级导线，数据解决与 D级GPS网的规定相同。7高程控制测量7.1水准测量7.1.1仪器规定等外水准施测，水准测量仪器应采用标称精度不低于NL32型号的光学水准仪或电子水准仪，标尺采用双面区格式木质标尺或条型码尺。施测前必须按规定对水准仪进行检查。7.1.2 i角检测水准仪的i角在作业开始第一周内应天天测定一次，i角稳定后可以每隔15天测定一次，其值应20。7.1.3一级GPS和二级导线点高程联测（1）一级GPS点和二级导线点用等外水准联测其高程。（2）等外水准起闭于四等以上水准点，附合路线长度不超过12KM，结点间距离不超过9KM，路线闭合差不大于30mm（为路线长度，以公里计算）。（3）等外水准观测采用NL32水准仪，双面木质区格式标尺，读数至毫米。仪器至标尺的距离一般不超过100米，前后尺距离不等差不超过20米，前后尺距离不等差累积不超过100米。同一标尺黑红面读数差不大于4mm，前后尺黑红高差之差不大于6mm。7.1.4手簿规定外业观测应采用水准手簿记录外业观测数据，手簿的记录应清楚、整洁，原始观测数据的更改应符合城市测量规范CJJ8-99第3.6.2条的规定。记录中高差取位至1mm，高差中数取位至0.1mm，计算时各测段距离总和取位至1m，高差总和取位至1mm。7.2等外水准测量与电磁波测距高程导线可以混合使用7.2.1电磁波测距高程导线测量在进行几何水准测量确有困难的山区，可用电磁波测距高程导线代替等外水准测量。高程导线各边的高差测定应采用对向观测。7.2.1电磁波测距高程导线边长不应超过1km，视线垂直角不得超过15，视线高度和离开障碍物的距离不得小于1.5m。7.2.2施测边长应采用不低于级精度的测距仪，测距各项限差和规定应符合城市测量规范CJJ8-99中2.4的规定，对向观测各一测回（一测回四次读数），每站读取温度、气压值。7.2.3应在成像清楚、信号稳定期进行斜距和垂直角的观测。7.2.4仪器高、觇标高应量测2次，精确至1，当较差不大于2时，取中数。计算时，垂直角度的取位应精确至1；测距距离与高程的取位应精确至1。单向观测时的高差根据采用斜距或平距分别应按下列公式计算： 式中：高程导线边两端点的高差（m）； 高程导线边的倾斜距离（m）； 高程导线边的水平距离（m）； 垂直角； 本地的大气折光系数； 地球平均曲率半径（m）； 仪器高（m）；觇标高（m）。 7.3平差计算平差计算进行简易平差并评估精度。并进行不平行改正，其公式为：=-AH纬差，以分为单位；H平均高程，以米为单位；A常系数 当水准网的环数或附合路线条数超过20个时，应计算每千米高差全中误差。 8成图方法采用航测先内后外全数字摄影测量作业方法，电算加密、在JX4、Virtuozo等全数字摄影测量工作站上采集数据及编辑、制作DEM、外业调绘，补测新增、影像不清和内业无法判测的地物，补调地形图其他要素，地物定性，量注房檐，野外施测铺装面和平地图幅的高程。上机编辑修改，进行房檐改正，增补外业调绘内容，按规定分层并附加相应的属性。结束后制作回放线划图进行外业检查并修改。修改结束后再由检查人员按有关规定进行野外巡视和检测，结束后，进行成果整理并上交甲方验收。9电算加密电算加密前，应准备好航摄鉴定表、扫描数字影像数据、像片控制成果、布点略图、野外控制像片等。采用JX-4A GXPAAT或PATB等自动空三软件，采集像点坐标，运用光束法区域网平差法解算加密点的平面坐标。加密点不刺点，但应对点位加以说明，如的确无法说明，在像片正面用笔圈出。有关限差规定如下：内定向：框标坐标量测误差不应大于0.02mm。相对定向：平地、丘陵地标准点残余上下视差q不应大于0.005mm，检查点残余上下视差q不应大于0.008mm。定向点残差等计算限差符合规范表5.6.4-3的规定。内业加密点相对于邻近平面控制点的点位中误差在城市建筑区、平地和丘陵地不大于图上0.35mm，山地、高山地不大于图上0.5mm。10内业数字测图10.1数字化采用JX4和Virtuozo等全数字摄影测量工作站进行立体数字测图，运用航空数字影像建立立体模型，采集数据，生成图形文献。通过计算机在绘图仪上回放出正射影像叠加线划图。10.2绝对定向平面对点误差平地、丘陵地一般不大于图上0.2mm，最大不得大于图上0.3mm，山地、高山地不宜大于图上0.3mm，最大不应大于图上0.4mm。平面对点误差经配赋后，误差应大体相等，且误差方向大体成对相反。定向点残余误差必须改至最小。高程误差丘陵地0.4m，山地0.5m。10.3立体测绘地物、地貌的规定11.3.1数据采集以图幅为单位进行，每一幅图存放一个文献，文献名和图幅编号一致,文献名中不带连接“”线。11.3.2原则上由内业定位，外业定性。内业对有把握并能判准的地物、地貌元素，按图式符号直接采集，对无把握判准的（涉及隐蔽地区、阴影部分和小的独立地物）尽量采集，并作出标记由外业实地进行精拟定位补调。11.3.3每幅图需测出内图廓外5mm，自由图边外最近的电力线、通信线等架空杆位必须测出，以保证图内电力线、通信线等有准确的连接方向。11.3.4对有把握且轮廓所有可见的地物、地貌元素，要用测标中心切准地物外轮廓线或定位点直接绘出，不漏掉、不变形、不移位。11.3.5地物轮廓部分可见（此外有部分被阴影或影像遮盖的）时，要绘出部分轮廓线，在辨别困难处作出“?”标记，留作外业进行解决。水系如水塘、双线渠及河流采集时以岸边线为外轮廓线。10.4测绘内容10.4.1测量控制点所有采集。先采集落在模型内的测量控制点，检测模型的定向精度。平面控制点应按成果坐标输入采集。水准点按像片刺点位置采集，由外业精拟定位。10.4.2居民地和垣栅房屋采集以房檐边绘出房屋轮廓，房檐的改正，房屋的层次、性质及取舍等由外业解决。因阴影、树影遮盖露出一角的房屋也要采集。垣栅、门廊、台阶、室外楼梯、门墩等内业可以直接定性的应归层采集；对于具有房檐又难以切准其位置而按顶部采集的楼房，应注以“D”标记提醒外业注意认真核算解决。1：500图幅围墙用依比例尺采集。1：2023图幅围墙用不依比例尺采集，房屋和建筑物轮廓凸凹在图上小于0.4mm，简朴房屋小于0.6mm可用直线连接；模型上的建筑中房屋以墙基角为准采集，内注“建”字。楼顶的楼梯间、水箱、天窗、制冷设备、采光间等不采集。一家一户的院落的门房（廊）要采集。10.4.3工矿建（构）筑物及其它设施汽车检修槽用GB/T7929-19951:500、1:1000、1:2023地形图图式5.1.3表达，加注“车”字。模型清楚的假山、喷水池、烟囱、水塔及液体和气体存储设备应依根部采集外轮廓或范围线。高架水箱用水塔符号表达，卧地水箱用细实线绘出外形，并加绘符号或说明注记。学校和其它单位的有固定基座的高大旗杆应采集。重要桥梁、广场、街道和道路交叉及拐弯处突出的新型装饰性的路灯要采集，若分辨不清，应将杆位采集上。加油站的雨罩要采集。公共厕所按围墙外边沿采集。10.4.4交通及附属设施图上必须准确反映道路的类别和等级，附属设施的结构的关系，对的解决道路的相交关系及与其它要素的关系。道路和分岔、转弯及通向大门和建筑物下通道的喇叭口状边线要采集。内部道路要采集。10.4.5管线及附属设施电杆（塔）依根部采集。单根的管道和支架依模型位置采集，多根管线单列无法逐根采集时，只采集两侧的。模型下影像清楚的检修井不区分井盖形状用GB/T7929-19951:500、1:1000、1:2023地形图图式7.4.9表达，类别由外业鉴定。集中供水的水龙头旁的水池要采集，以便外业补绘水龙头。10.4.6水系及附属设施河流、水库的水涯线按摄影时的影像采集，两侧的陡坎要采集。池塘的水涯线沿池塘上边沿采集，并加“塘”字。双线沟渠的水涯线（图上宽度大于1）按渠内侧上边线采集。单线沟渠（图上宽度小于1）依渠中心线采集。沟渠外侧堤高大于0.5以上的按有堤岸的沟渠符号表达。机井和一般用水井均应采集。10.4.7境界内业不采集。10.4.8地貌丘陵和山地由内业测定细部高程，并在立体模型上勾绘曲线。比高大于0.5m长度大于5m的斜坡、陡坎均应采集，斜坡符号的长线绘至坡脚。斜坡、陡坎的比高大于2m由内业测注, 比高小于2m由外业量注，斜坡、陡坎是否加固由外业调绘。土堆、坑穴、乱掘地要采集。河滩内的沙地范围要采集。10.4.9植被能判别性质的耕地、园林、林地、草地和其它植被均应采集，并配置地类符号，不能判别性质的要采集出地类界；居民地内零星分布的树木不采集。10.4.10注记只对能判别性质的地物进行说明注记，其它名称和数字注记的由外业调绘。10.4.11其它因模型不清或阴影遮掩的地物，内业应在相应的位置处用“？”提醒，以便外业补测。将内业采集的数据符号化后，以一幅图为单位输出到聚脂薄膜上供外业调绘和测图使用。11外业调绘与测图11.1外业调绘的基本规定1:5000地形图测制采用河南省测绘局制订的1:10000基础地理信息数据更新外业方案；11.1.1 外业调绘是运用内业立体测绘的回放线划图，到实地进行定性调绘1:2023图幅房屋一般不综合，只注房屋层数。外业调绘内容按图式符号统一清绘在回放图上，供内业编辑使用。11.1.2对图上已有要素进行图面检查和全面的巡视检查；对内业测绘有把握的部分要作抽查，并将量距结果整饰到图上。对图上未定性的地物、地貌进行定性。11.1.3对所有漏掉和有疑问地物、地貌进行补调和修改。11.1.4量注房檐、调注房屋层数和结构性质。11.1.5各类名称调注。11.1.6彻底解决上工序提出的所有问题。11.1.7把外业补调内容准确明了地整饰到图上。11.1.8已拆除地物，应在地物上打红“”。11.1.9补测地物时，必须就近根据固定地物参照量取，注至图上；一般不要以路边线为参照。11.1.10调绘其他特定规定的内容。11.1.11外业调绘时应认真仔细，做到“三清四到”（天天清、片片清、点点清，跑到、看到、量到、表达成），及时自查互校。11.1.12凡本测区内业测绘的地物、地貌要素均需由外业在实地进行调绘。对内业测图时看不清、鉴定不准、漏掉以及航摄后至调绘资料现势性截止时间期间内的新增地物，均需在野外补测、补调。外业调绘的内容在图上表达必须清楚易读，线条不得徒手绘出，各种注记要准确无误，位置恰当，书写工整。11.1.13零星的新增地物一般采用距离交会法、截距法或极坐标法等解析法在实地补测。对成片的新增地物，需采用全站仪用全野外数据采集的方法进行补测。11.1.14调绘及新增地物补测的按约定的截止时间为准。11.1.15外业补测补调的内容在图纸上一律以红色注记表达，要清楚工整地标注在调绘图纸上；可舍去不表达的地物，应在外业调绘图上打红划去。外业定性表达和房檐改正等内容，要用签字笔清楚地表达出来。11.2地物、地貌要素的调绘与补测11.2.1测量控制点三角点、导线点、GPS点等不管目的明确与否，必须先在内业根据图上所有点的坐标展绘在图上
