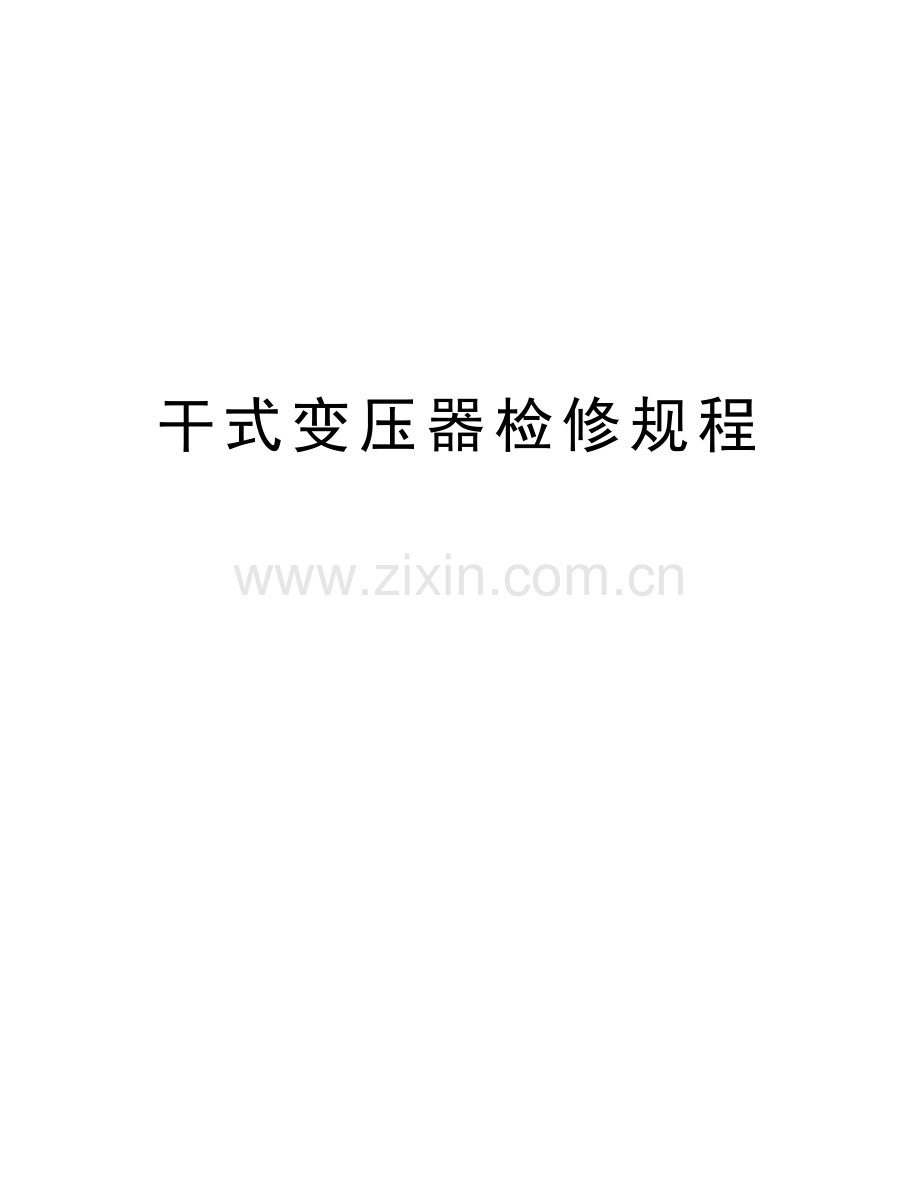

干式变压器检修规程教程文件.doc

干式变压器检修规程精品文档干式变压器检修规程一、范围 本规程规定了公司各低压配电室干式变压器的检修、维护周期、项目与质量要求。 本规程适用于公司各低压配电室干式变压器的维护及检修工作。二、 规范性引用文件GB/T 10228-2008 干式电力变压器技术参数和要求GB 1094.1-1996 电力变压器第1部分：总则GB 1094.2-1996 电力变压器第2部分：温升GB 1094.3-2003 电力变压器第3部分：绝缘水平和绝缘试验GB/T 1094.4-2005 电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5-2003 电力变压器 第5部分：承受短路的能力GB/T 1094.10-2003 电力变压器 第10部分：声级测定GB 1094.11-2007 电力变压器 第11部分：干式变压器GB 311.1-1997 高压输变电设备的绝缘配合GB 5273-85 变压器、高压电器和套管的接线端子GB 4208-2008 外壳防护等级GB/T 7354-2003 局部放电测量JB/T 10088-2004 6kV500kV级电力变压器声级GB 6450 干式电力变压器GB 147 高压电气施工及验收规范DL 408 电业安全工作规程DL/T 573 电力变压器检修导则DL/T 596 电力设备预防性试验规程JB/T 7631 变压器用电阻温度计ZBK 4103三相树脂绝缘干式电力变压器技术条件三、设备技术参数（1）各分厂（车间）变压器技术参数 名称项目109#工作变压器101#、106#工作变压器104#工作变压器105#、110#工作（备用）变压器102#、103#、105、110#、201#工作（备用）变压器公寓楼工作（备用）变压器空分站变压器型 号SCB10-500/10SCB101000/10SCB101600/10SCB102000/10SCB102500/10SCB10630/10SCB10-1250KVA容 量500KVA1000KVA1600KVA2000KVA2500KVA630KVA1250KVA额定电压高10000V10000V10000V10000V10000V10000V10000V低400V400V400V400V400V400V400V额定电流高28.9A57.7A92.4A115.5A144.3A36.37低721.7A1443.4A2309.4A2886.8A3608.4A909.3相 数 3333333频 率50HZ50HZ50HZ50HZ50HZ50HZ50HZ接线组别Dyn11Dyn11Dyn11Dyn11Dyn11Dyn11Dyn11负载损耗4.26KW7.1KW10.24KW12.61KW14.99KW5.96KW空载损耗1.07KW1.6KW2.2KW2.75KW3.25KW1.3KW阻抗电压4%6%6%6%6%6%重 量17502980400046005900冷却方式AN/AFAN/AFAN/AFAN/AFAN/AFAN/AFAN/AF制造厂家许继变压器有限公司许继变压器有限公司许继变压器有限公司许继变压器有限公司许继变压器有限公司正泰变压器有限公司许继工控系统有限公司出厂日期2009.112010.62010.52011.42010.52010.6 数量12141921（2）115#开闭所站变技术参数项目 名称1#站变压器2#站变压器型 号SC950/10KVSC950/10KV容 量50KVA50KVA额 定电 压高10000V10000V低400V400V额 定电 流高2.89A2.89A低72.2A72.2A相 数三相三相频 率50HZ50HZ接线组别YynoYyno阻抗电压4.10%4.03%重 量330330冷却方式ON/ANON/AN制造厂家宁波环氧变压器厂宁波环氧变压器厂出厂日期2010.42010.4四、检修周期日常维护：每天进行干式变压器的巡查。小修周期：消除设备运行中发现的缺陷。大修周期：每年进行一次大修。五、检修项目1、日常维护项目：（1）观察变压器高压侧运行的电压为105%KV，电流不超过额定电流值，三相电流不平衡度不超过5%。（2）观察变压器各部位应无局部过热迹象，温控器显示变压器温度不超过80。变压器在三相负载平衡的情况下，三相温度应相差不大（通常B相稍高，与其它两相差不大于10）。（3）注意变压器运行的声音，变压器正常运行时，一般有均匀的“嗡嗡”电磁声，声音不应过大，不应有异声。（4）检查变压器固定平稳牢固，无歪斜、局部变形和振动，各处螺栓应无松动现象。（5）检查变压器外箱应完整，各处连接无松动，外箱无碰坏。（6）检查变压器的环境应清洁，无积水和妨碍安全运行的物品。（7）变压器通风条件必须良好。（8）检查干式变压器风机无剧烈振动、异常声音和不转到等现象。（10）变压器温度超过80时，确认风机启动，若风机启动后，温度逐渐上升，此时必须检查负载大小及三相平衡度，做出相应的应急措施。 （11）遇到天气剧变时，应对室内变压器进行特殊检查： a、雷雨后：各部位有无放电声及放电痕迹。 b、天气剧冷或剧热时：检查变压器本体温度变化情况。（12） 变压器在过负荷情况下，每半小时检查一次，并将过负荷数值和时间、温度等记录在运行记录本内。（13）各项检查内容应详细记录，缺陷及时消除。2、小修项目：（1）检查变压器接地装置应完好；观察变压器引线位置应正常，支持应牢固，引线绝缘良好。（3）检查接线，紧固松动螺栓。（4）检查通风散热系统，清洁灰尘，（5）修复变压器变形的外罩和铭牌。（6）检查中性点接地系统，紧固松动螺栓。（7）紧固电压调节连接片的固定螺栓。3、大修项目：（1） 变压器清灰。（2） 检查铁芯。 （3） 检查线圈。（4） 检查绝缘子。（5） 检查进出引线。（6） 检查各绝缘件，检查紧固件、连接件。（7） 变压器高温保护测试。（8） 干式变压器的预防性试验。（9） 检查通风散热系统。六、 检修工艺流程及质量标准项目检修工艺流程质量标准1变压器清灰用压缩空气清洁变压器铁芯和线圈缝隙及风机的灰尘。表面无灰尘杂质2检查铁芯 a) 检查铁芯是否平整，绝缘漆膜是否脱落，叠片紧密程度。b) 检查铁芯上下夹件、方铁、压板的紧固程度，并用扳手逐个紧固上下夹件、方铁、压板等各部位紧固螺栓。c) 采用2500V绝缘电阻表测量铁芯对夹件及地的绝缘电阻。d) 用专用扳手紧固上下铁芯的穿心螺栓并用2500V绝缘电阻表测量穿心螺杆对铁芯及地绝缘电阻。a） 铁芯应平整，绝缘漆膜无脱落，叠片紧密，边侧的硅钢片不应翘起或成波浪状，铁芯各部表面应无灰尘和杂质，无生绣、腐蚀痕迹；片间应无短路、搭接现象，接缝间隙符合要求。b） 螺栓紧固，夹件上的正、反压钉和锁紧螺帽无松动，与绝缘垫圈接触良好，无放电烧伤痕迹。c） 铁芯对夹件及地的绝缘电阻5M。d） 穿心螺栓紧固，穿心螺杆对铁芯及地绝缘电阻5M。3检查 线圈a) 检查线圈形变、绝缘是否完好。b) 检查高、低压线圈间风道是否通畅。c) 检查线圈引线及接头是否完好。d) 采用2500V兆欧表测量线圈绝缘电阻，一般情况下（温度：2030，湿度90%）：a） 线圈无变形、倾斜、位移，绝缘无破损、变色及放电痕迹。b） 高、低压线圈间风道无被杂物堵塞现象，高、低压线圈风道畅通，无杂物积存。c） 检查引线绝缘完好，无变形、变脆，引线无断股情况，接头表面平整、清洁、光滑无毛刺，并不得有其它杂质;引线及接头处无过热现象，引线固定牢靠。d） 高压低压及地300M低压地 100M 4 检查绝缘子检查绝缘子是否完好。绝缘子固定应牢靠,表面清洁,无爬电和碳化现象。5检查进出引线检查进出引线是否完好。引线相序正确，导电接触面无过热、灼伤痕迹，薄涂一层电力复合脂，连接紧固。6检查各绝缘件、紧固件、连接件检查各绝缘件、紧固件、连接件是否完好。表面有无爬电痕迹和炭化现象，绝缘无损坏。紧固件、连接件不松动，螺栓齐全紧固，松动螺栓进行紧固。7 变压器高温保护测试用电吹风吹温度传感器，检查温度仪温度显示是否正常。温度超出130时，温控仪是否报警。温度超出150时变压器高压侧开关是否跳闸检查温度仪温度显示正常。温度超出130时，温控仪高温报警。温度超出150时，变压器高压侧开关超温跳闸。8干式变压器预防性试验1、 高、低压线圈直流电阻测试。2、 线圈绝缘电阻及吸收比测试。3、 铁芯绝缘电阻测试。4、 线圈所有分接头的电压比。5、线圈连同套管的交流耐压试验。备注：干式变压器预防性试验工艺流程见干式变压器预防性试验规程1、高、低压线圈的直流电阻测试与原始值相比不超过2%，相间相差不超过2%。2、用2500V绝缘电阻表测试：高压对低压及地300M；低压对地100M。吸收比=R60/R151.33、 铁芯对夹件及地的绝缘电阻5M；穿心螺杆对铁芯及地绝缘电阻5M。4、 线圈所有分接头的电压比比值与铭牌值不应有显著差别且符合规律。变压器电压比允许偏差为1。5、大修时1min工频耐压试验电压为出厂试验电压的85%（变压器高压侧绕组出厂试验电压为35KV，低压侧绕组出厂试验电压为3KV），更换线圈时试验电压为出厂电压。9检查通风散热系统检查干式变压器风机检查风机无剧烈振动、无异常声音、转动正常。变压器大修后的试验项目及标准 （1）测量高低压线圈的绝缘电阻和吸收比。额定电压（KV）1.1KV3.36.61122绝缘电阻510203050 （2）测量高低压线圈的直流电阻。1600KVA以上（以下）变压器，各相线圈相互间的差别不应大于三相平均值的2%（4%）。阻值与以前（出厂或交接时）测试值相比变化不大于2%。（3） 。大修时1min工频耐压试验电压为出厂试验电压的85%，更换线圈时试验电压为出厂电压。干式变压器出厂试验电压标准见表电压等级（KV）设备的最高电压Um（有效值）/KV额定短时工频耐受电压（有效值）额定雷电冲击耐受电压（峰值）III136101520351.13.56.911.517.52340.53102028385070-2040607595145-40607595125170七、运行前的准备工作1、运行前的检查（1）检查变压器相序与电网相序是否一致。（2）检查所有紧固件、连接件是否松动，并重新紧固一次。（3）检查运输时拆下的零部件是否重新安装妥当，并检查变压器是否有遗物存在，如有过多的灰尘，需按11.2条清理。 4)检查风机，温控设备以及其它辅助器件能否正常运行。对三相电源风机，应注意其转向，风机正常转向时，风从线圈底部向上吹入线圈，否则就为反转，参照其说明书及时变更电源的相序。对温控、温显等其他辅助设备，参照其使用说明书正确可靠地接线。2、运行前的试验变压器运行前应作如下试验： 1)测量线圈在所有分接位置上的直流电阻。 2)按GB50150规定进行极性的判定和测量线圈在所有分接位置上的电压比，并进行联结组标号的判定。 3)检查变压器箱体和铁心是否永久性接地。 4)线圈绝缘电阻的测试，一般情况下（温度：2030，湿度90%）： 高压低压及地300M 仪表：2500V兆欧表 低压地 100M 仪表：2500V兆欧表 在比较潮湿的环境条件下，变压器的绝缘电阻值会有所下降。一般地，若每1000V额定电压，其绝缘电阻值不小于2（一分钟25时的读数），就能满足运行要求。 当不满足上述条件或变压器遭受异常发生凝露现象（不论其绝缘电阻如何），在其进行耐压试验或投入运行前，必须进行干燥处理。处理方法视现场条件而定，最常用的方法用电炉或红外线灯（或其他加热工具）烘烤，加热体距线圈半米左右并保持变压器周围的环境温度在6080，直至满足上述条件。 5)铁芯绝缘电阻的测试，一般情况下（温度：2030，湿度小于等于90%）铁心夹件及地 5M 仪表：2500V兆欧表穿心螺杆铁心及地5M 仪表：2500V兆欧表同样，在比较潮湿的环境条件下，此值会下降，只要其阻值0.1M即可运行。一般可通过干燥处理，使其达到要求。 6)对于有载调压变压器，应根据有载调压分接开关使用说明作投入运行前的必要的检查和试验。 7)外施工频耐压试验，试验电压为出厂试验电压的85%。变压器必须在温控仪表背面的传感插头与温控仪分离后方可进行耐压试验。3、变压器投入运行（1） 无载调压时，应根据电网电压把调压分接头的连接片按铭牌和分接指示牌上的标志接到相应的位置上。例如：对电压为100002x2.5%V变压器，其铭牌电压如下：65 10500V57 10250V74 10000V48 9750V83 9500V若当地系统电压为10KV，则分接片应接74档，见图一；若系统电压偏高（如10500V）时，在确保高压断电情况下，将分接头的连接片往上接，见图四；若系统电压偏低（如9500V）时，在确保高压断电情况下，将分接头的连接片往下接，见图三； 图一 图二 图三八、 常见问题及处理方法1、干式变压器故障处理序号故障处理故障原因处理方法1电压升高时内部有轻微放电声接地片断裂打开外箱修复接地片2线圈绝缘电阻下降线圈受潮对线圈干燥处理3铁芯声音不正常铁芯紧固件松动铁芯迭片多余或缺少夹紧件下的铁芯松动紧固夹紧件抽去多余的迭片或补足迭片并夹紧用绝缘板塞紧压牢4套管间放电套管间有杂物清除杂物并擦净套管5套管对地放电套管表面污损或有裂纹清扫擦净或更换套管6分接开关（连片）触头表面灼伤接触不良，弹簧力不够等检查调整，必要时更换分接开关（连片）7分接开关（连片）相间触头放电或分接头放电触头或分接头处有灰尘或绝缘受潮清除灰尘或干燥处理8电气连接处有过热痕迹连接处的螺栓松动，接触面氧化除去接触面氧化层并紧固螺栓9变压器温度偏高及报警风机故障或风机温度自动控制失灵检查风机电机是否损坏，检查温控系统是否正常（温器或其整定值是否正常）10风机声音异常风机震动，风叶松动，轴承损坏检查风机及风叶安装，更换电机轴承2、本体常见问题及处理办法现象可能原因解决办法变压器噪音较大1、电网系统电压较高改变高压分解连片位置，降低二次电压2、螺栓连接处松动检查变压器线圈呀快出螺栓、变压器出现通牌与抵押木牌连接螺栓、地脚螺栓等，将其拧紧3、地基不平，造成底座部分悬空1、整改地基，将其调平2、在底座下垫弹性材料（如硅胶垫等），并用地脚螺栓与底座、地基锁紧4、变压器室空间较小，造成声音的反射、叠加在墙壁上贴吸声材料5、谐波分量较大或电源频率较低联系供电部门协调解决空载合不上闸或烧熔丝1、保护整定值较小1、励磁涌流的大小与合闸时刻有关，在无异常的情况下可多合几次2、调整整定电流值，避开励磁涌流2、熔丝规格较小参照相关标准更换熔丝运行过程中跳闸或烧熔丝1、有老鼠或其他小动物爬上变压器，或金属体掉进变压器线圈间，导致相间或相对短路查看变压器是否损坏2、变压器符合过大或三相严重不对称调整负荷3、温控仪常见问题及处理办法序号现象解决办法1温控仪无显示检查温控仪电源线是否接好2运行过程中三相温度不平衡1、 若B相稍高（与其他两相差不大于10），属正常现象，为需处理2、 若温度差距较大（1） 、检查温控仪插头是否插到为（2） 、检查三相负荷是否平衡3温控仪PV显示Er表明测量回路接线有误，请对照出厂资料的接线图将其纠正4温控仪PV显示OP表明接线回路开路，检查接线端子是否拧紧和测温线是否断裂4、有载调压开关常见问题及处理办法（10KV）序号现象可能原因处理办法1首次送电，有载调压开关不动作1、 开关电源相序接反2、 电缆插头每插牢3、 N相误接到地线1、 调换任两根火线2、 将连线插头插牢3、 N相接到电源中性点2用控制器操作开关时，分接开关不动作1、 控制器与分接开关连线不正确2、 电缆插头没插牢检查连线与插头是否按要求安装3运行过程中有异常声响或卡滞现象1、 润滑部位未按要求加润滑油2、 机械零件损坏1、 加润滑油2、 联系厂家维修4有放电现象1、 绝缘部位是否干净2、 绝缘件被击穿1、 擦净绝缘部件2、 联系厂家维修九、 安全措施及注意事项 1）设备检修前须参照有关的安全操作规程，对施工现场的安全措施进行全面的检查。 2）带电设备应切断电源并挂好接地线。 3）工作现场应备有足够的消防器材。 4）工作人员必须穿工作服，戴好安全帽。 5）进行设备清扫工作时，应小心工作，防止树脂绝缘件、易碎件损伤。 收集于网络，如有侵权请联系管理员删除
