焊接工艺评定

精品文档
焊接工艺评定

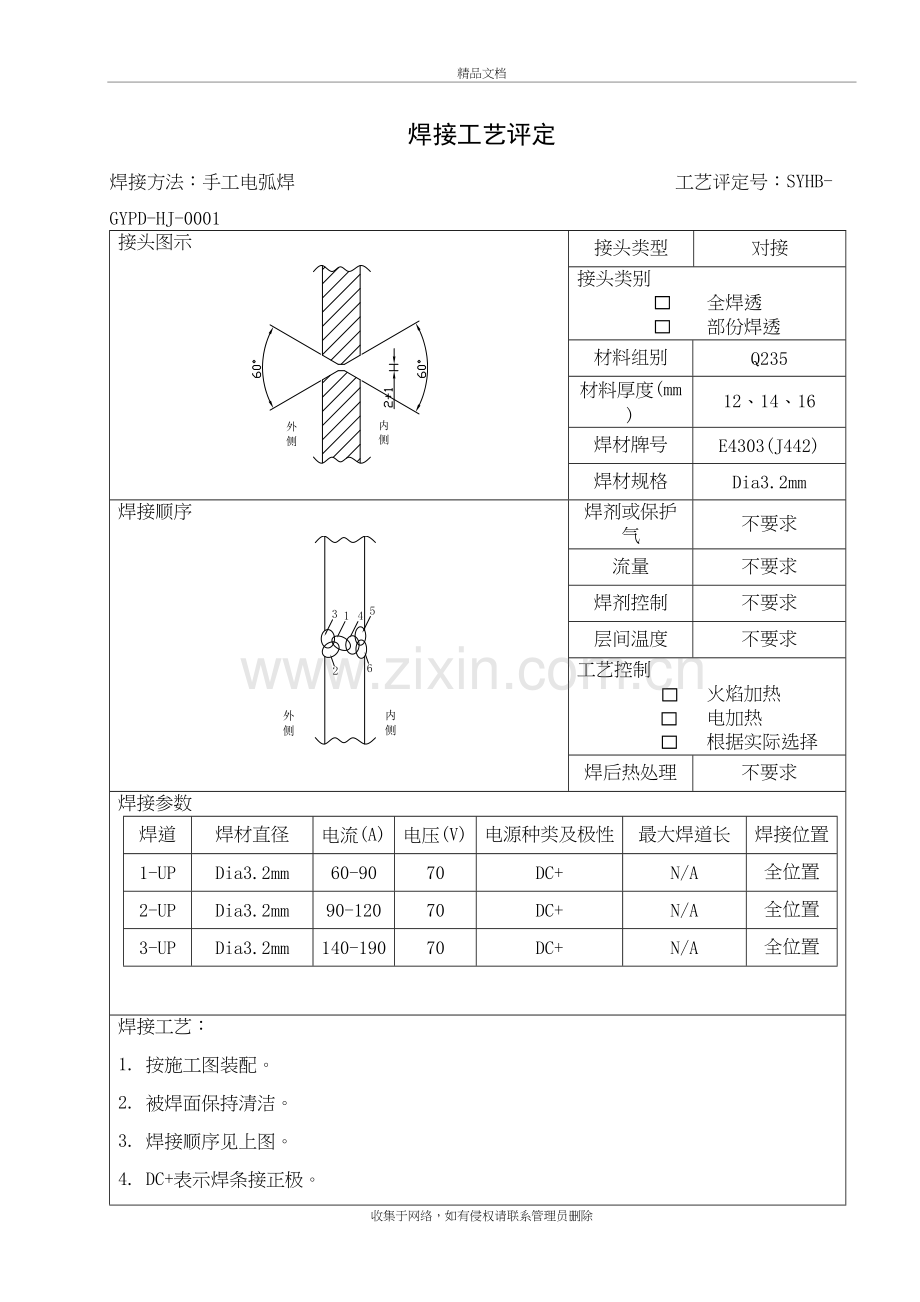

焊接方法：手工电弧焊 工艺评定号：SYHB-GYPD-HJ-0001
接头图示

接头类型
对接
接头类别
全焊透
部份焊透
材料组别
Q235
材料厚度(mm)
12、14、16
焊材牌号
E4303(J442)
焊材规格
Dia3.2mm
焊接顺序

焊剂或保护气
不要求
流量
不要求
焊剂控制
不要求
层间温度
不要求
工艺控制
火焰加热
电加热
根据实际选择
焊后热处理
不要求
焊接参数
焊道
焊材直径
电流(A)
电压(V)
电源种类及极性
最大焊道长
焊接位置
1-UP
Dia3.2mm
60-90
70
DC+
N/A
全位置
2-UP
Dia3.2mm
90-120
70
DC+
N/A
全位置
3-UP
Dia3.2mm
140-190
70
DC+
N/A
全位置

焊接工艺：
1. 按施工图装配。
2. 被焊面保持清洁。
3. 焊接顺序见上图。
4. DC+表示焊条接正极。
编制 日期

审核 日期

批准 日期

焊接工艺评定
焊接方法：手工电弧焊 工艺评定号：SYHB-GYPD-HJ-0002
接头图

接头类型
对接
接头类别
全焊透
部份焊透
材料组别
Q235
材料厚度(mm)
12、14、16
焊材牌号
E4303(J442)
焊材规格
Dia3.2mm
焊接顺序

焊剂或保护气
不要求
流量
不要求
焊剂控制
不要求
层间温度
不要求
工艺控制
火焰加热
电加热
根据实际选择
焊后热处理
不要求
焊接参数
焊道
焊材直径
电流(A)
电压(V)
电源种类及极性
最大焊道长
焊接位置
1-UP
Dia3.2mm
60-90
70
DC+
N/A
全位置
2-UP
Dia3.2mm
90-120
70
DC+
N/A
全位置
3-UP
Dia3.2mm
140-190
70
DC+
N/A
全位置

焊接工艺：
1. 按施工图装配。
2. 被焊面保持清洁。
3. 焊接顺序见上图。
4. DC+表示焊条接正极。
编制 日期

审核 日期

批准 日期
