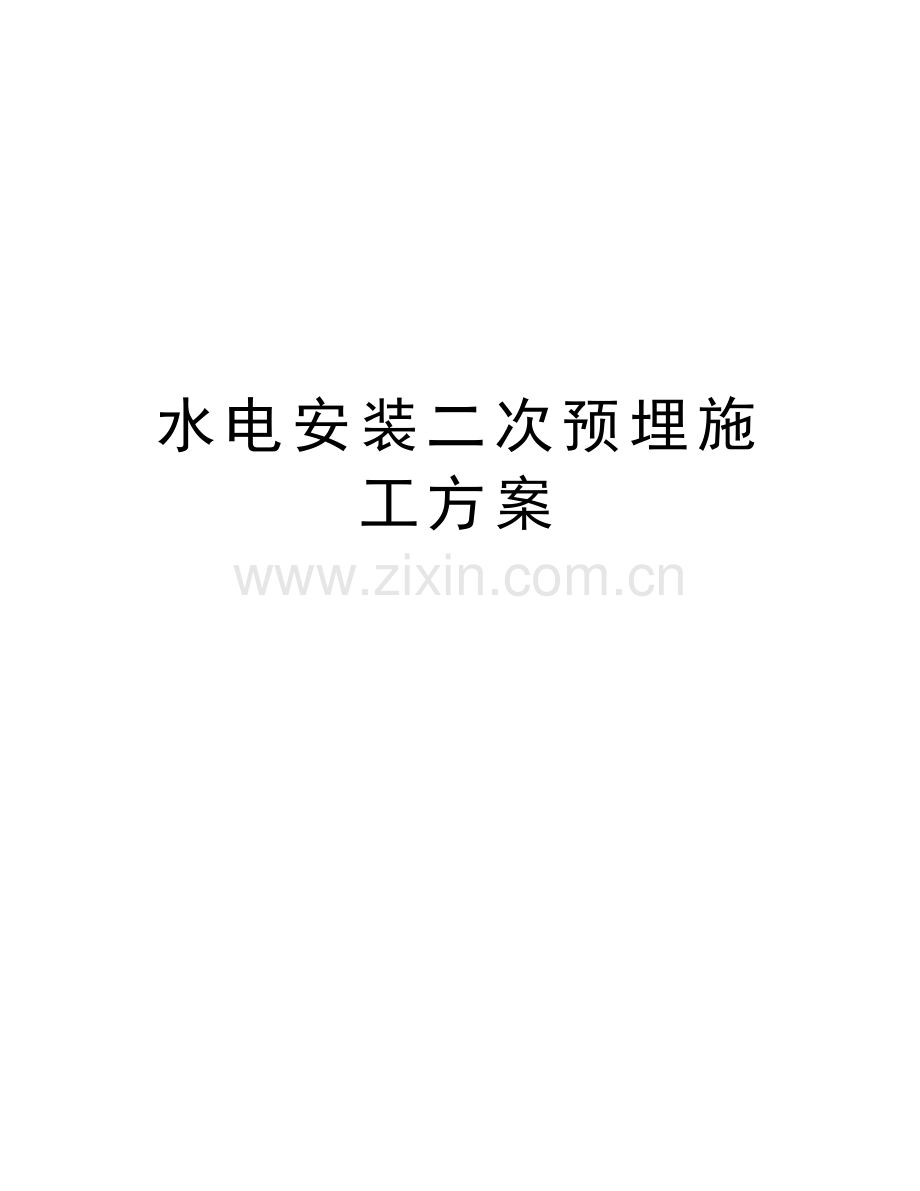

水电安装二次预埋施工方案知识分享.doc

上传人:人****来 文档编号:3767242 上传时间:2024-07-17 格式:DOC 页数:17 大小:63.50KB
下载 相关 举报
水电安装二次预埋施工方案知识分享.doc_第1页
第1页 / 共17页
水电安装二次预埋施工方案知识分享.doc_第2页
第2页 / 共17页
水电安装二次预埋施工方案知识分享.doc_第3页
第3页 / 共17页
水电安装二次预埋施工方案知识分享.doc_第4页
第4页 / 共17页
水电安装二次预埋施工方案知识分享.doc_第5页
第5页 / 共17页
点击查看更多>>
资源描述

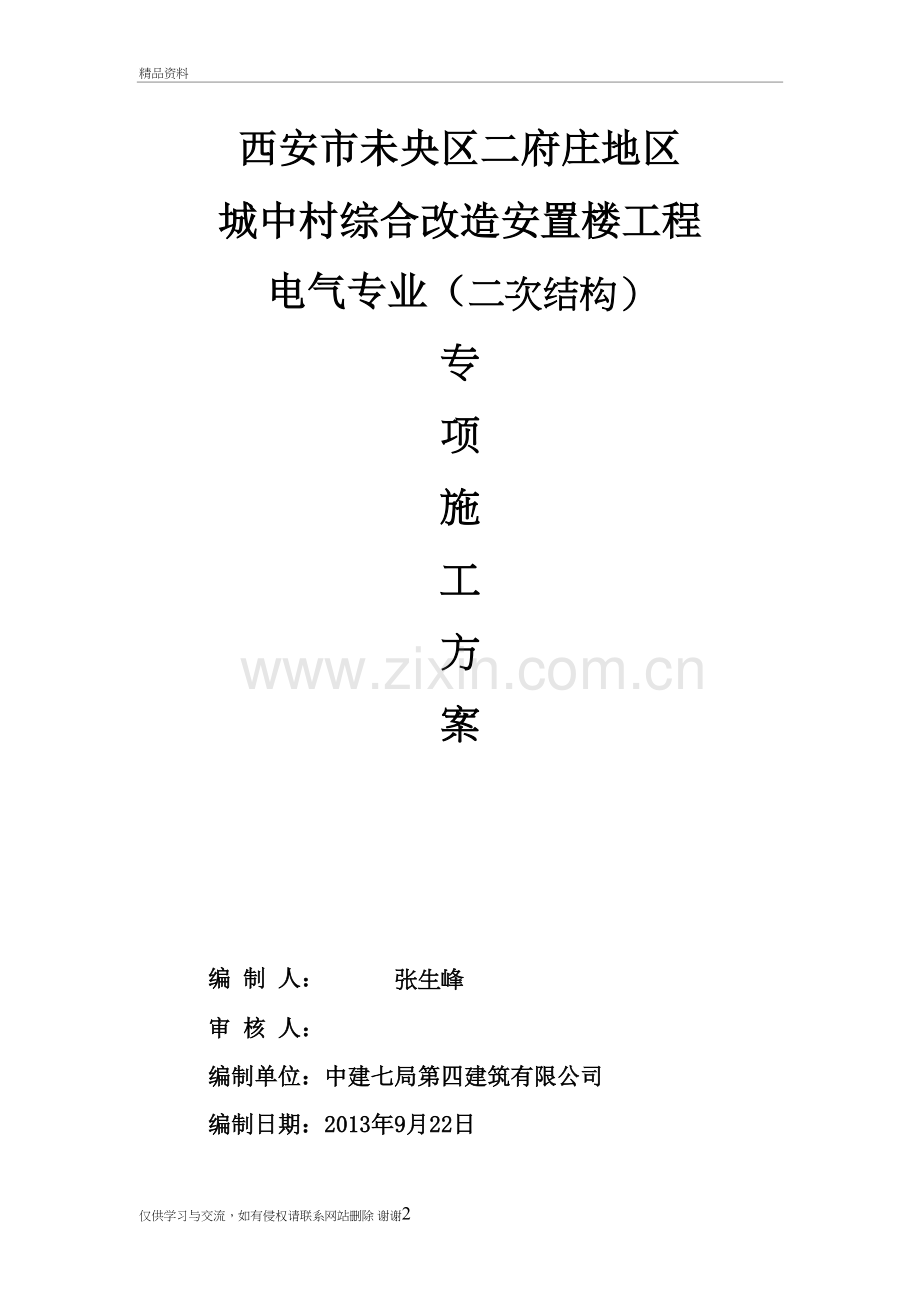

1、水电安装二次预埋施工方案精品资料西安市未央区二府庄地区城中村综合改造安置楼工程电气专业(二次结构)专项施工方案编 制 人: 张生峰审 核 人:编制单位:中建七局第四建筑有限公司编制日期:2013年9月22日目录第一章、工程概况2第二章、编制依据及说明3一、招标文件及施工合同3二、 施工图3三、主要施工规范、标准3四、主要法规4五、编制说明4第三章、施工前准备及施工技术5一、材料的准备5二、机具的准备5三、技术要求5(一)剔槽敷设线管部分6(二)线盒安装部分7(三)配电箱安装部分8(四)、等电位、管盒跨接焊接8(五)、焊接钢管的施工9第四章、施工现场人员组织9第五章、容易出现的质量问题及质量通病

2、10一、容易出现的质量问题10二、质量通病及预防措施11(一)质量通病11(二)预防措施:12第六章、安全文明施工的控制13第七章、质量保证措施14第八章、成品保护15第一章、工程概况本工程为西安市未央区二府庄地区城中村综合改造安置楼工程,位于陕西省西安市未央区二府庄地区龙首商业街对面,建筑面积为约14万平方米。 二次结构于9月初开始施工,于次年1月底完成二次结构砌体,砌体种类有三种,分别是加气块、空心砖、普通红砖。二次结构在二工段先展开施工,一工段在具备条件后进入。我方安装部分,一次结构采用线盒预留预埋,户箱预留洞口,二次结构采用先砌墙后剔槽挖洞,然后敷设管路,安装线盒,户箱部分连带一次结构

3、全部完成连接并清盒扫管穿线绳。第二章、编制依据及说明一、招标文件及施工合同二、 施工图图 纸 名 称出 图 日 期电气施工图2012年12月三、主要施工规范、标准1、等电位联接安装02D501-22、民用建筑电气设计与施工-上册(2008年合订本)D800-133、民用建筑电气设计与施工-中册(2008年合订本)D800-454民用建筑电气设计与施工-上册(2008年合订本)D800-685室内管线安装(2004年合订本)D301-136建筑电气工程施工质量验收规范 (GB50303-2002)7建筑安装分项工程施工工艺规程(第七分册) DBJ/T 01-26-20038建筑电气通用图集 92

4、DQ1139、建筑电气工程施工质量验收规范GB50303-200210、机械设备安装工程施工及验收通用规范GB50231-9811、建筑工程施工质量验收统一标准GB50300-200112、建筑安装工人安全技术操作规程13、建筑工程质量通病防治手册14、建设工程施工现场供用电安全规范GB50194-9315、建筑施工高处作业安全技术规范JGJ809116、建筑安装工程质量检验评定统一标准GBJ300-8817、施工现场临时用电安全技术规范JGJ46-8828、工程施工图纸及其它相关规范四、主要法规1、中华人民共和国建筑法2、中华人民共和国环境保护法3、建设工程施工现场管理规定 建设部 15 号

5、令4、建设工程质量管理条例 国务院令第 279 号5、工程建设标准强制性条文(房屋建筑部分)五、编制说明电气工程二次结构预留预埋是单位工程中的其中一个分部,各专业间交叉配合多,程序较复杂,技术要求高,必须从全局出发,根据各工种具体条件,确定施工程序、施工顺序、施工方法、劳动组织、技术组织措施等,安排施工进度和劳动力、机具、材料、构件以及各种半成品的供应.二次预埋采用焊接钢管先焊接预留,后砌墙,PVC线管先砌墙后剔槽敷设再修补的方法,施工中各部门要积极协调配合,积极运用新的安装技术,使施工建立在科学合理的基础上,从而做到人尽其力、物尽其用优质、低耗高效率地完成施工任务。第三章、施工前准备及施工技

6、术一、材料的准备1、 阻燃型塑料管及其附件其氧指数应符合消防规范有关要求,并有产品合格证。2、 阻燃型塑料管的管壁应薄厚均匀,无气泡及管身变形等现象。3、 开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐,开孔齐全及无劈裂等现象。4、 辅助材料:铅丝、防腐漆,胶粘剂、水泥、砂子等。二、机具的准备二次结构施工所需的大型机具、接入220V以上电源的机具均需具备合格证。所需机具如下:手提式便携切割机、220/380v弧焊机、电锤、电钻、水钻、红外抄平仪、液压开孔器、堑子、铁锤、煨弯器、卷尺、钢锯、弯簧。三、技术要求1、在二次结构施公前要充分理解图纸要求,仔细阅读相关技术交底,在打印的小施工图上做好必要

7、的标注,如切割尺寸、线盒安装高度、注意事项等内容。2、由于安装精度的控制,要求配置红外抄平仪,所有后砌墙上的线盒安装均以剪力墙上结构一米线作为安装基准,结构一米线为建筑88线,装修地面厚度为120mm,线盒、线槽均应根据相关标准、技术交底施工,先用石笔木尺画线或墨斗弹线后切割剔槽。3、为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。现在具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各扩大50mm,上下各扩大70mm,管路进户箱预留洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。后砌墙上的线盒安装采用先画线切槽,后安装线盒填补。

8、线盒安装切割尺寸为100mm100mm45mm,预埋底盒深度应根据剪力墙和后砌墙高差来确定。 (一)剔槽敷设线管部分1、在墙体剔槽的一般施工工序为:墙体上划线定位开槽敷设管道清盒扫管、穿线绳墙槽修补恢复垃圾清运成品保护。2、剔槽前应先根据事先画好的现形用便携式切割机切槽,切割深度控制在30mm至40mm之间,线槽宽度应根据线管的直径来控制,在线管直径的基础上左右各增加5mm为线槽宽度。然后用电锤沿切好的部位由上而下或由下而上的剃槽,在剃完之后,在用堑子将不合适的位置进行修缮。3、严禁横向剃槽,线槽剃开完善之后将产生的垃圾及时的清理干净。4、线管敷设的一般施工工序为接管敷设修正固定线槽修补疏通。

9、5、接管时应清理干净管口表面的污渍,然后均匀的、饱满的在管口周围涂抹胶水,然后用力将线管插入直接或锁扣里。6、在敷设多根线管时,要将所有线管按顺序排列整齐必要时要用钢筋固定,必须使得所有线管的立面在同一个平面上,以便进入线盒。7、线管敷设完成之后需用水泥砂浆修补线槽,线槽修补完成后的平面宜低于墙体平面5mm。8、二次敷设完成后将及时的穿入带丝。(二)线盒安装部分1、按相关技术规定,在同一个房间里不同墙体上相同高度的线盒预埋高差不超过5mm,在同一面墙体上相同高度的线盒预埋高差不超过2mm;门边的开关安装尺寸距门口墙边净距150mm;强电插座与电视插座净距不得小于500mm,强电插座与电话、网络

10、插座净距不得小于300mm。2、对于剪力墙上已预埋的盒子要尽可能的清理出线盒,铁盒子要及时做好防腐。3、线盒在安装之前需在线盒预留洞内填入水泥砂浆并找平,之后将盒子放入,然后将四周用水泥砂浆填实,严禁出现空壳现象。4、后砌墙上二次预留的线盒需以一次结构剪力墙上同标高的线盒高度为基准。(三)配电箱安装部分1、配电箱的安装位置一般都是由一次、二次结构施工预留孔洞,后我部再行安装配电箱。2、强弱电箱标高按照外壳底边计算距离。3、强电箱及层箱、表箱以及所有焊接钢管进入的配电箱,均需做跨接处理,要求配电箱与焊接钢管用扁钢进行跨接,且扁钢与焊接钢管、扁钢与配电箱的搭接长度为2倍以上的扁钢宽度,焊接要求三面

11、施焊。4、安装完毕的孔洞修补完成平面应低于剪力墙墙面、二次结构墙面5mm,补平补实即可,由二次结构完成抹灰。控制要点:划线定位、线盒安装、空鼓检查、成品保护共四个方面;(四)、等电位、管盒跨接焊接1、在安装等电位时需用40*4镀锌扁钢进入,对于一次结构预留的等电位圆钢,在二次结构施工时需用扁钢搭接焊,焊接要求为扁钢与圆钢搭接焊时至少为双面焊,且焊接长不小于扁钢宽度的2倍。2、要求扁钢与圆钢先行焊接,后扁钢插入等电位盒子中的扁钢压口处,在进行扁钢与圆钢焊接时,必须使得扁钢与等电位入盒口对准,以防焊偏,无法插入等电位压口。3、对箱盒两端的钢管必须跨接,跨接的双面焊接长度不小于圆钢直径的6倍,使用扁

12、铁时应三面围焊,焊接长度不小于扁铁宽度的2倍。(五)、焊接钢管的施工管路的连接同一次结构线盒预留预埋要求一样;同时PVC线管煨弯时必须严格使用煨弯器煨弯,金属导管严禁对口焊接,焊接钢管采用套管焊接,套管管口无毛刺,应打磨干净,套管长度为钢管直径的3倍。进入室内落地箱的导管管口,应高出配电箱的基础面5080mm。第四章、施工现场人员组织二次结构预埋施工不同于一次结构预埋,二次结构预埋要根据土建二次结构施工进度来合理安排我部施工人员。按照正常施工每一层安排两至三人即可,待二次结构施工至我部可以施工,3#、5#、6#、7#画线、剔槽及线槽修正,2人工即可完成;线管敷设及线槽修补部分的工作,需3人工来

13、完成;配电箱、等电位的安装接管及预留洞的修补2人工即可完成。按照此人员分配,每五层为一个施工节点,我方完成3#、5#、6#、7#共需要劳动力30人左右。1#、2#、4#由于户型复杂或单层面积较大,且多数线盒处于后砌墙,因此,需4人工完成画线、剔槽,4人工完成线管敷设、线槽修补工作,配电箱、等电位的安装及预留洞的修补需5人工完成。按照此人员分配,每三层为一个施工节点,我方完成1#、2#、4#共需劳动力30人左右。因我方二次预埋也属于跟随施工,无法提出准确的施工进度,我方施工进度将根据二次结构施工进配合施工。具体分阶段人员组织安排每月30-40人,可根据实时进度随时调整人员数量。各工段二次结构施工

14、将由各工段负责人牵头完成施工,在施工完成后各班组长自行检查控制,合格后通知项目部各区段负责人进行标高、尺寸的检查,项目部检查合格后将填写二次结构形象进度表,并报验。项目部质量安全检查小组机构设置: 组长:项目负责人质量监察:专职质检员安全督察:安全员技术指导:各区段负责人质量安全检查小组成员:其他各技术员、各施工班组长第五章、容易出现的质量问题及质量通病一、容易出现的质量问题1、砌墙时才发现管路超出墙体。砌体砌筑的同时,可将焊接钢管一次性预埋到砌体当中。如有遗漏的,剔槽敷设时,与PVC在砌体内敷设的方式基本相同。解决办法:预埋管路时请土建专业初步确定一下墙体位置,在砌体砌筑时要派电工值班,保证

15、管路的正确位置,发现问题及时纠正。2、留箱盒位置时,留洞尺寸小,管进洞不顺直,高度不合适,造成安装箱盒时需要剔凿,浪费人力、物力。应总结经验,加强责任心,认真审核图纸并和土建专业协商。3、由于PVC管在接头内插接不到位,胶水涂抹不均匀,造成管接头松动,可在涂抹胶水后将管及时插入并用力转动,使之插接到位。4、一次结构预埋线盒过深,造成后期开关、插座无法安装等情况,在二次结构施工中,对线盒边沿低于剪力墙面10mm以上的要求添加盒套(无底盒)并进行固定。5、进户箱的焊接钢管在预埋时位置不一定很准确,在安装户箱时就要对焊接钢管煨弯,在煨弯的过程中要控制好弯扁度,以防出现裂纹,一旦出现裂纹,要立即焊接修

16、补或用胶带修补。 二、质量通病及预防措施(一)质量通病1、配管安装不认真,PVC塑料管敷设在砌体墙内时部分线管有裸露在墙外现象(土建抹灰后对电线管的保护层不够)主要原因是由于部分施工人员责任心不强,切槽剔槽深度不够造成的。2、后砌墙上个别开关插座底盒标高不正确,同一面墙上的高差和不同面墙的高差超出规范要求。3、部分剪力墙,一次预埋所预留电线管歪七倒八现象较多,导致二次预留底盒时线管和底盒的连接困难。(二)预防措施:1、现场施工员应加强对砌体二次配管的检查力度,同时也要求施工班组长严格要求队伍工人的施工质量,对出现上述情况现象的部位及时整改。2、对于二次配管中出现的个别开关插座底盒标高不正确(包

17、括一次结构剪力墙里的)现象,要求施工班组自行配备水平仪器设备,如红外抄平仪、水平管等,施工班组长或专项负责人严格控制线盒线箱的标高,现场技术员以及施工班组长及相关人员要做到及时发现及时处理整改(须赶在土建抹灰之前)。3、对于一次预埋中电线管东倒西歪现象的出现,必须在一次预埋时尽量做到预留位置准确,竖向电线管务必做到与结构钢筋绑扎固定牢,电线管做到横平竖直。4、本次二次结构施工中的质量通病及易出现的质量问题以预防为主,整改为辅,严格控制质量问题,一旦出现相关的质量问题、施工错误,要尽早的整改,避免造成较大的损失。5、在二次结构抹灰之前,如同一面墙或不同面墙同标高的线盒安装高差超出控制范围内时,那

18、就要求重新用红外抄平仪或水平管抄平,将错误的、有偏差的用堑子手工剔除以修不好的水泥砂浆,然后进行线管高度调整,调整完成后再次抄平,直到符合要求为止。 6、一次结构预埋的线管在穿丝过程中如若发现线管已堵塞的,要想办法疏通,没办法疏通的要根据二次结构剔槽的要求重新剔槽预埋。第六章、安全文明施工的控制1、工人进场前各劳务队必须对其做好安全教育,在施工过程中,必须按施工安全规范做好安全工作及防火工作、指定安全防火负责人,杜绝伤亡事故发生。2、进入施工现场,必须戴好安全帽,穿好工作服和劳保鞋,严禁穿拖鞋、赤脚、不穿上衣上工地,注意地上杂物和高空落物,高空作业时必须配戴好安全带。3、氧气瓶、乙炔瓶应单独放

19、于阴凉通风处,严禁与易燃气体、油脂及其它易燃物质放在一起。4、每项工序开工前,项目部要对所有施工人员作出书面安全、消防、技术交底,每天上班前要进行针对性的安全、消防、技术教育,对于有病、喝酒、睡眠不足的工人一律不能上岗操作。5、参加施工的工人,要熟知本工程的安全技术操作规程,随时注意检查工人操作、工作环境、生产机具、设备等安全情况和防护用品的使用情况。保证工人在安全状态下操作,发现不安全问题,要立即解决。所有机械设备的防护装置一定要齐全有效。 6、建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统应符合三级配电系统、TN-S接零保护系统及二级漏电保护系统。

20、7、TN系统中的保护零线除必须在配电室或总配电箱出做重复接地外,还必须在配电系统的中间处和末端处做重复接地。8、每台用电设备必须由各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。电焊机应放置在防雨、干燥和通风良好的地方。焊接现场不得有易燃、易爆物品。9、交流电焊机变压器的一次侧电源线长度不应大于5m,二次线应采用防水橡胶护套软电缆,电缆长度不应大于30m,不得采用金属构件或结构钢筋代替二次线的地线。10、操作前应检查所有工具、电焊机、电源开关及线路是否良好,金属外壳应有安全可靠接地,进出线应有完整的防护罩,进出线端应用铜接头焊牢。每台电焊机应有专用电源控制开关。开

21、关的保险丝容量,应为该机的1.5倍,严禁用其他金属丝代替保险丝,完工后切断电源。11、注意安全用电,电线不准乱拖乱拉,电源线均应架空扎牢。第七章、质量保证措施1、健全工地质量管理体系,实行技术负责人制,负责专业技术和质量工作;2、成立技术小组,经常分析施工过程中出现的技术和质量问题,并负责解决;3、严格执行专业操作规程,各专业工种要持证上岗;4、严格执行质量管理中的自检、专检和交接检查工作,做到各项检查有记录;5、搞好工序的交接工作,坚持上道工序不合格,下道工序不施工的原则;6、开工前组织全体施工人员进行联合质检检查,对不合格、不达标的首先进行整改;过程中定期组织联合检查,查漏补缺,杜绝质量隐患。第八章、成品保护1、其他工种不得敲打或弯折电线管路,管路敷设完成后,要及时套好管堵,其他工种不得随意拆除。2、预埋在墙体里的接线箱做好后要及时封堵,以免造成污染和堵管。仅供学习与交流,如有侵权请联系网站删除 谢谢17
