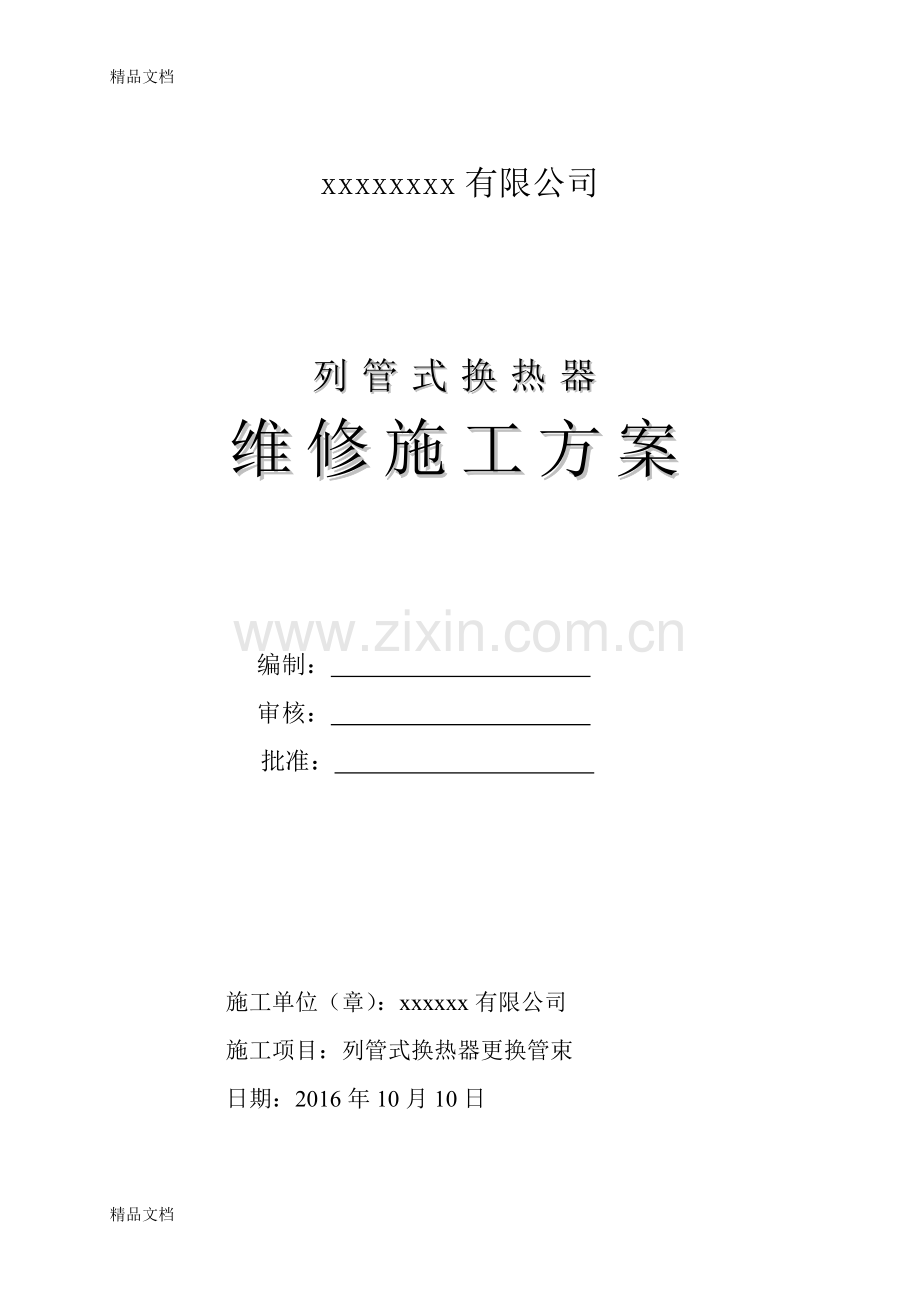

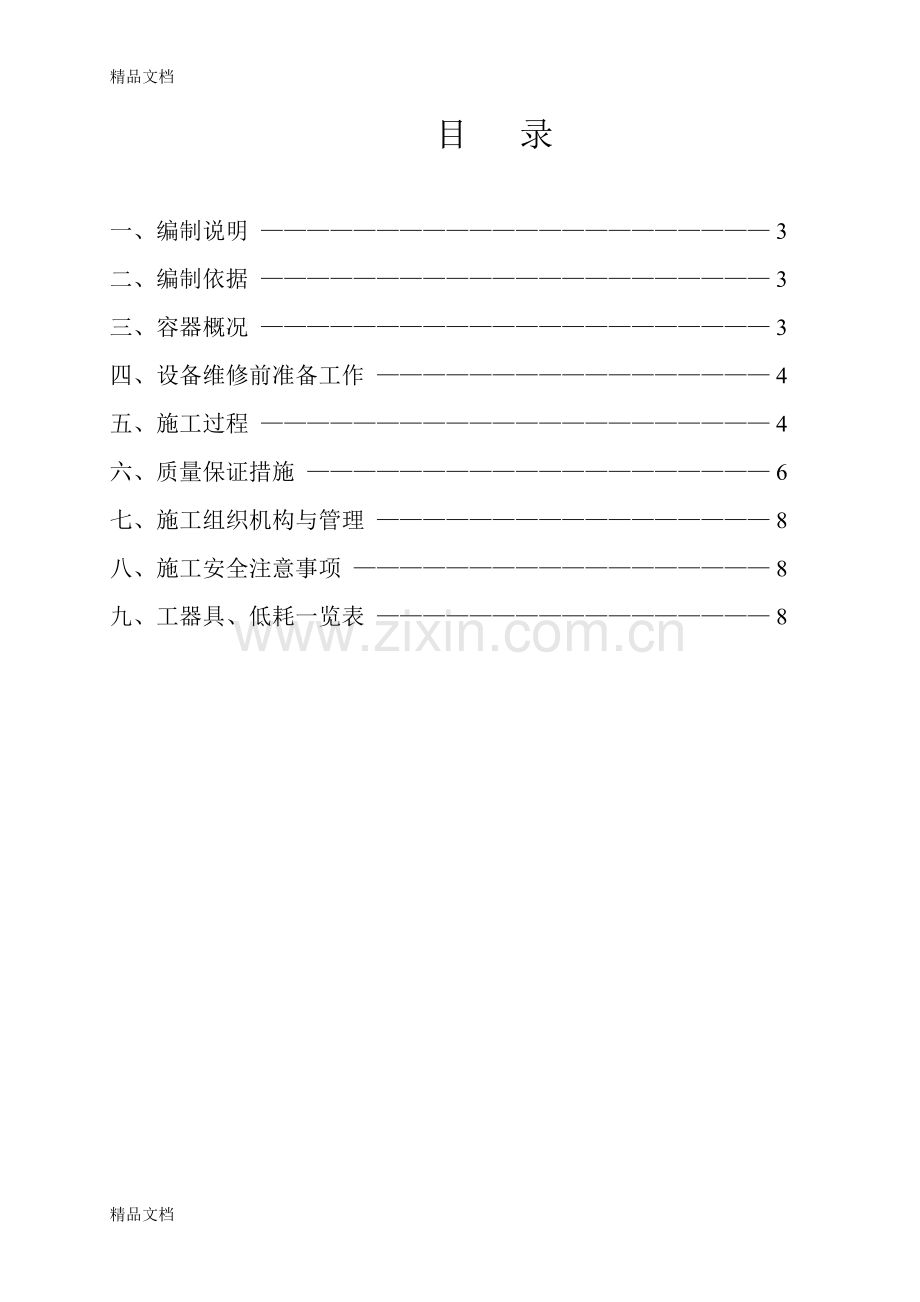

精品文档xxxxxxxx有限公司列管式换热器维修施工方案编制： 审核： 批准： 施工单位（章）：xxxxxx有限公司施工项目：列管式换热器更换管束日期：2016年10月10日目 录一、编制说明 3二、编制依据 3三、容器概况 3四、设备维修前准备工作 4五、施工过程 4六、质量保证措施 6七、施工组织机构与管理 8八、施工安全注意事项 8九、工器具、低耗一览表 8一、编制说明现有6台强列管式换热器，换热管因腐蚀磨损产生泄漏需要更换。根据实际情况，拟对6台强制湍流换热器进行更换管束修理工作，为保证压力容器修理工作的顺利进行，特编制此方案。二、编制依据 1 TSG R0004-2009固定式压力容器安全技术监察规程2 GB 150.1150.4-2011压力容器3 GB/T151-2014热交换器4 NB/T 47015-2011压力容器焊接规程5 设计单位提供的维修改造图纸6 原压力容器产品质量证明书、竣工图三、容器概况3.1压力容器产品数据表（共6台）（1）产品名称 换热器产品编号产品图号 压力容器类别 类设备代码 换热面积原制造单位xxxxx有限公司 TSxxxx原设计单位xxxxx有限公司 TSxxxx壳 程管 程工作温度 工作压力 MPa工作温度 工作压力 MPa设计温度 设计压力 MPa设计温度 设计压力 MPa介质 介质 主材 主材 （2）产品名称 换热器产品编号 产品图号 压力容器类别 类设备代码 换热面积 原制造单位 为了解目前大学生对DIY手工艺品制作的消费情况，我们于己于人2004年3月22日下午利用下课时间在校园内进行了一次快速抽样调查。据调查本次调查人数共50人，并收回有效问卷50份。调查分析如下：原设计单位 就算你买手工艺品来送给朋友也是一份意义非凡的绝佳礼品哦。而这一份礼物于在工艺品店买的现成的礼品相比，就有价值意义，虽然它的成本比较低但它毕竟它是你花心血花时间去完成的。就像现在最流行的针织围巾，为何会如此深得人心，更有人称它为温暖牌绝大部分多是因为这个原因哦。而且还可以锻炼你的动手能力，不仅实用还有很大的装饰功用哦。壳 程在上海， 随着轨道交通的发展，地铁商铺应运而生，并且在重要的商业圈已经形成一定的气候，投资经营地铁商铺逐渐成为一大热门。在人民广场地下“的美”购物中心，有一家DIY自制饰品店-“碧芝自制饰品店”。管 程图1-2 大学生购买手工艺品可接受价位分布工作温度 工作压力 MPa（3）优惠多工作温度 二、资料网址：工作压力 MPa5、就业机会和问题分析设计温度 设计压力 MPa设计温度 500元以上1224%设计压力 MPa300元以下 300400元 400500 500元以上介质新材料手工艺品。目前，国际上传统的金银、仿金银制成饰品的销售在逐步下降，与此形成鲜明对比的是，数年以前兴起的崇尚然风格、追求个性的自制饰品-即根据自己的创意将各种材质的饰珠，用皮、布、金属等线材串出的品，正在各国的女性中大行其道。 介质 主材 主材 （3）产品名称 换热器产品编号 产品图号 压力容器类别 类设备代码 换热面积 原制造单位 原设计单位 壳 程管 程工作温度143工作压力0.4MPa工作温度60/85工作压力0.8MPa设计温度170设计压力0.8MPa设计温度98设计压力1.0MPa介质 介质 主材 主材 （4）产品名称 换热器产品编号 产品图号 压力容器类别 类设备代码 换热面积 原制造单位 原设计单位 壳 程管 程工作温度143工作压力0.4MPa工作温度60/85工作压力0.8MPa设计温度170设计压力0.8MPa设计温度98设计压力1.0MPa介质 介质 主材 主材 （5）产品名称 换热器产品编号2007A-847产品图号 压力容器类别 类设备代码 换热面积 原制造单位 原设计单位 壳 程管 程工作温度143工作压力0.4MPa工作温度60/85工作压力0.8MPa设计温度170设计压力0.8MPa设计温度98设计压力1.0MPa介质 介质 主材 主材 （6）产品名称 换热器产品编号 产品图号 压力容器类别 类设备代码 换热面积 原制造单位 原设计单位 壳 程管 程工作温度143工作压力0.4MPa工作温度60/85工作压力0.8MPa设计温度170设计压力0.8MPa设计温度98设计压力1.0MPa介质 介质 主材 主材 四、设备维修前准备工作 在经该压力容器原设计单位或具有设计资质单位书面同意后，办理特种设备维修告知。根据施工图纸，确定维修方案。制定焊接工艺规程。五、施工过程5.1、打开管箱5.1.1、设备内介质彻底排空，空气置换合格后。设备外表面清理干净。5.1.2、拆开管箱前必须把待分离的两部分做好标记，以免最后组装焊接时方位有变化。5.1.3、根据原设备竣工图沿筒体最后焊接的环焊缝割开，清理气割环缝，抽出管束。5.2、抽出旧管5.2.1、清洁管板表面。 5.2.2、用铣床把管头焊缝慢慢加工掉，用冲头把旧换热管打出。5.3、加工管板5.3.1、清理管板及管孔，满足胀接要求。5.1.7、重新精加工管板上的坡口，满足焊接工艺要求。5.4、穿入新管5.4.1、按施工图纸穿入新的换热管，组装管束。5.4.2、按照图纸和焊接工艺焊接筒体与管板。5.4.3、按施工图和工艺要求胀接换热管。5.5、焊接要求a.焊接环境要求：焊接时的风速不应超过下列规定，当超过规定时，应有防风设施。氩弧焊2m/s。 b.雨天； c.风速超过8m/s； d.相对湿度在90%及以上；5.5.1、参与施焊的焊工必须持有国家技术质量监督部门颁发的焊工合格证，在有效期间担任合格项目范围内的焊接工作。5.5.2、施焊前应将割缝表面和两侧至少20mm范围内的油污、铁锈水分及其他有害杂质清除干净。并清理掉割缝氧化皮，露出金属光泽。5.5.3、根据焊接工艺卡，加垫板氩弧焊打底焊接壳体环焊缝，并标记焊工钢印号。5.6、耐压试验5.6.1、所用的介质为洁净的液态水，且液体温度不得低于5。管壳程分别进行耐压试验，卧式壳程1.25MPa，管程1.25MPa。打开打压泵，观察压力表，先将压力缓慢升压至规定试验压力的10%，保压10分钟，并对所有的焊缝和连接部位进行初次检查。若无泄露，继续升压到规定试验压力的100%，保压30分钟，若无异常现象，然后降压至规定试验压力的80%保压足够时间进行检查，检查期间压力应保持不变，且不得采用连续加压来维持试验压力不变。5.7、监检5.7.1、当地质量监督检验结构人员现场监检，并出具监检证书。5.7、出厂5.7.1、监检合格，经最终检验合格后，外表面清理干净，喷涂底漆面漆。5.7.2、各管口密封包装，入库待发货。六、质量保证措施6.1、营造精品工程是公司全体员工永无止境的质量追求。人人树立“百年大计，质量第一”的思想，从严要求，精益求精，以高标准，高质量完成该容器返修工作。6.2、主动接受当地质量技术监督部门和业主的监督和指导，严格执行国家各项法规、规范和标准。6.3、施工班组、技术管理人员、施工指挥人员应熟悉图纸，掌握施工标准规范，做好工程技术交底，使操作者按工艺要求进行操作。6.4、严格执行各项管理制度和压力容器质量保证手册，认真应用统计技术，加强质量信息反馈，及时解决工程中出现的质量问题，使工程质量得到不断提高，确保工程质量优良。6.5、坚持“三不准”施工，没有技术措施不准施工、有措施不交底不准施工、虽有交底但被交底人尚不清楚不准施工。6.6、坚持“三检三个预控”，即自检、互检和专检，质量以预控为主，在程序施工中进行动态的跟踪检查，在上一个程序完成时，进行程序质量的静态检查，然后转入下一个工序，对质量因素实行严格预控。6.7、坚持“三谁”，即谁主管施工谁负责质量、谁主管技术谁监督质量、谁操作谁保证质量。6.8、工程技术档案内容的建立时间应与工程进度同步，应具有准确性、完整性和有效性，依次对技术准备工作的质量，材料、设备的质量和完好，质量因素、操作工艺纪律、质量检验、持证上岗、计量检测、仪表校验等进行有效的控制和管理。6.9、配备专职的焊条烘干、焊接线能量检测人员，并按有关规定严格执行，认真做好记录。七、施工组织机构与管理序号工种人数序号工种人数1项目负责人14焊工32技术负责人15铆工13安全负责人16电工1八、施工安全注意事项8.1. 施工前，必须进行技术交底和风险评价。8.2. 分割壳体前必须把带分割的两部分做好标记，以免再组装时错位。8.3. 分割壳体时使割缝尽量窄，不能割的过深伤到内件。8.4. 施工过程必须文明精细施工，不得强力组装。8.5. 管箱上不得动焊。8.6. 施工完成，产品内部必须清理干净。九、工器具、低耗一览表 对各种施工设备进行功能检查、维护试运，保证状态完好。施工所用的计量器具应经过校验。施工机械设备见下表。附表一 工具量具机具一览表序号工器具名称规 格数量用 途1氩弧焊机1台焊接2手工电焊机1台焊接3液压胀管机1台胀接4等离子切割机1台割壳体5车铣钻机各1加工管板6砂轮机1002台清理打磨7电动试压泵2台试压8压力表Y-100 0-10MP4个试压附表二 消耗材料一览表序号名 称规 格数量用 途1砂纸0#10张修复用2棉纱1Kg清洗用3砂轮片10010片打磨4记号笔1支检修标记5塑料布1Kg临时封闭附表三 耐压试验用材料一览表件号标准号名称数量材料备注G-2HG/T20592-2009法兰盖碳钢耐压G-3HG/T20592-2009平垫片橡胶耐压G-5GB/T5782-2000螺柱16Mn/8.8G-6GB/T6170-2000螺母 8.0精品文档
