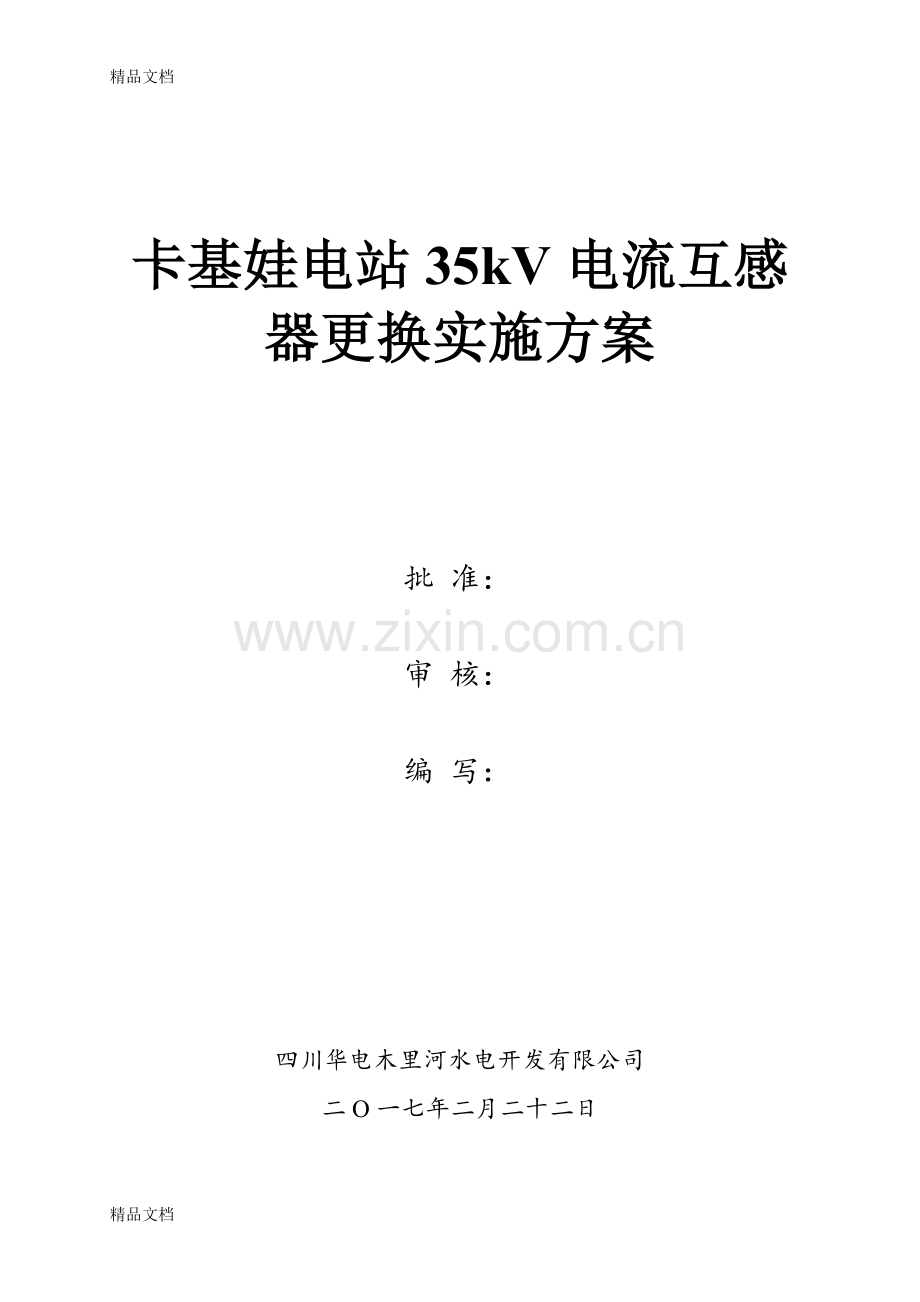

卡基娃电站35kV电流互感器更换实施方案

批 准：

审 核：

编 写：

四川华电木里河水电开发有限公司
二О一七年二月二十二日

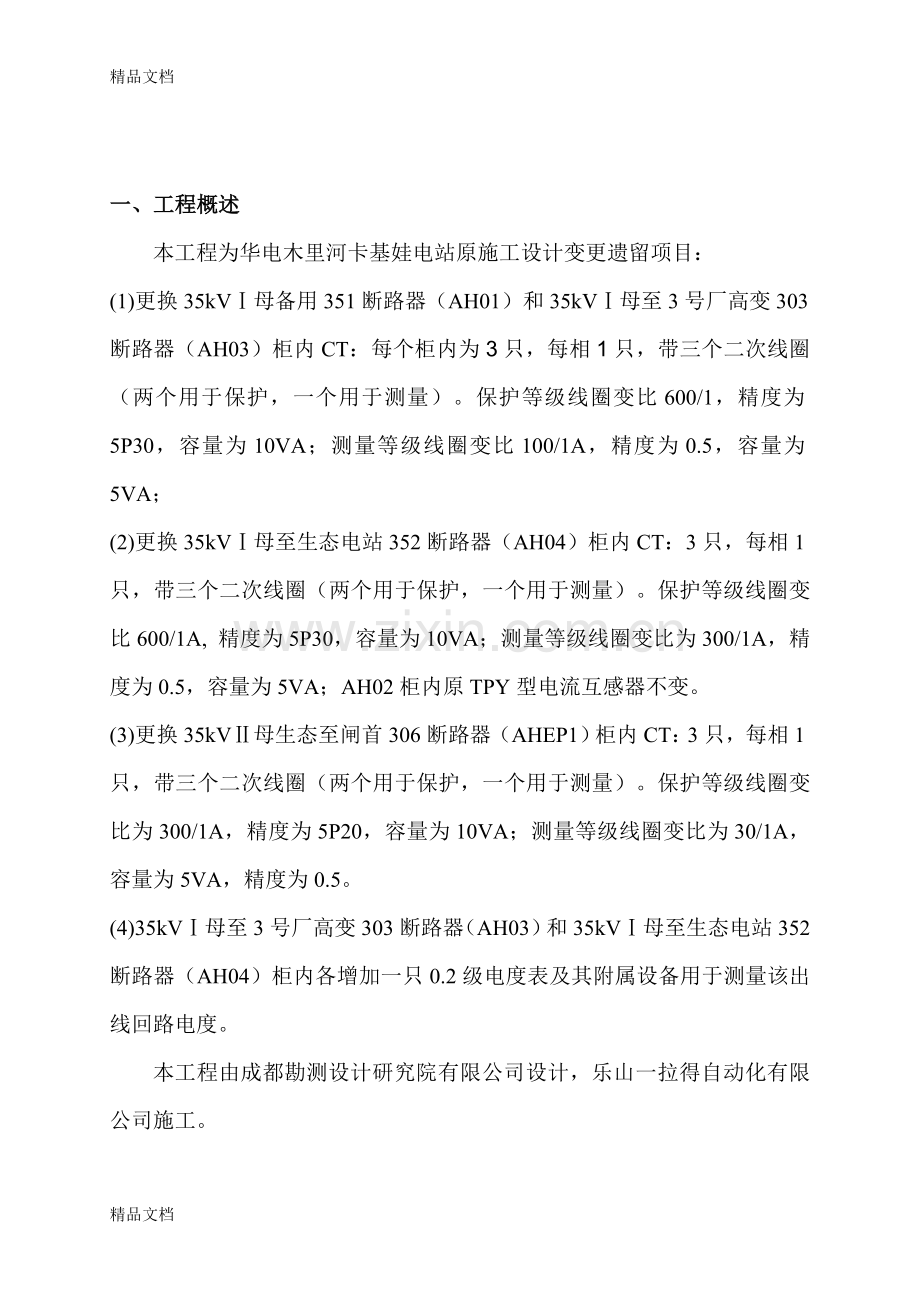

一、工程概述
本工程为华电木里河卡基娃电站原施工设计变更遗留项目：
(1)更换35kVⅠ母备用351断路器（AH01）和35kVⅠ母至3号厂高变303断路器（AH03）柜内CT：每个柜内为3只，每相1只，带三个二次线圈（两个用于保护，一个用于测量）。保护等级线圈变比600/1，精度为5P30，容量为10VA；测量等级线圈变比100/1A，精度为0.5，容量为5VA；
(2)更换35kVⅠ母至生态电站352断路器（AH04）柜内CT：3只，每相1只，带三个二次线圈（两个用于保护，一个用于测量）。保护等级线圈变比600/1A, 精度为5P30，容量为10VA；测量等级线圈变比为300/1A，精度为0.5，容量为5VA；AH02柜内原TPY型电流互感器不变。
(3)更换35kVⅡ母生态至闸首306断路器（AHEP1）柜内CT：3只，每相1只，带三个二次线圈（两个用于保护，一个用于测量）。保护等级线圈变比为300/1A，精度为5P20，容量为10VA；测量等级线圈变比为30/1A，容量为5VA，精度为0.5。
(4)35kVⅠ母至3号厂高变303断路器（AH03）和35kVⅠ母至生态电站352断路器（AH04）柜内各增加一只0.2级电度表及其附属设备用于测量该出线回路电度。
本工程由成都勘测设计研究院有限公司设计，乐山一拉得自动化有限公司施工。

二、施工组织
1、现场施工工作负责人：王朝全、刘懿 联系电话：[phone]
2、现场施工安全负责人：王平 联系电话：[phone]
3、现场施工技术负责人：曾涛、薛永桢、刘杰 联系电话：[phone]
4、现场施工质量负责人：曾涛、薛永桢、刘杰 联系电话：[phone]
5、现场施工配合及监督人员：刘冬，刘懿、王朝全、兰志远、张朝俊、兰勇、陈萧、何文、蒋映、毛波

三、计划施工时间、工作地点、停电范围
（1）电流互感器接收试验
施工时间：2017年 02月 24日至2017年 02月 25日
施工地点：卡基娃电站安装间；
（2）35kVⅡ母生态至闸首306断路器柜内（AHEP1）CT更换
施工时间：2017年 02月 25日至2017年 02月 26日
施工地点：卡基娃生态电站35kV开关室；
停电范围：35kVⅡ母母线，35kVⅡ母至厂区35kVⅠ母线路，35kVⅠ母至闸首线路。
（3）35kVⅠ母备用351断路器柜内（AH01）CT更换
施工时间：2017年 02月 26日至2017年 02月 27日
施工地点：卡基娃电站35kV开关室；
停电范围：500kV 4号主变全停，35kVⅠ母母线，35kVⅠ母至生态35kVⅡ母线路，35kVⅠ母至厂区10kV线路和35kVⅠ母备用线路。
（4）35kVⅠ母至3号厂高变303断路器柜内（AH03）CT更换
施工时间：2017年 02月 27日至2017年 02月 28日
施工地点：卡基娃电站35kV开关室；
停电范围：500kV 4号主变全停，35kVⅠ母母线，35kVⅠ母至生态35kVⅡ母线路，35kVⅠ母至厂区10kV线路和35kVⅠ母备用线路。
（5）35kVⅠ母至生态电站352断路器柜内（AH04）CT更换
施工时间：2017年 02月 28日至2017年 03月 01日
施工地点：卡基娃电站35kV开关室；
停电范围：500kV 4号主变全停，35kVⅠ母母线，35kVⅠ母至生态35kVⅡ母线路，35kVⅠ母至厂区10kV线路和35kVⅠ母备用线路。
（6）35kVⅠ母至3号厂高变303断路器（AH03）和35kVⅠ母至生态电站352断路器（AH04）增加一只0.2级电度表
施工时间：2017年 03月 01日至2017年 03月 02日
施工地点：卡基娃电站35kV开关室；
停电范围：500kV 4号主变全停，35kVⅠ母母线，35kVⅠ母至生态35kVⅡ母线路，35kVⅠ母至厂区10kV线路和35kVⅠ母备用线路。
（7） CT更换后的短路升流
施工时间：2017年 03月 03日至2017年 03月 04日
施工地点：卡基娃生态电站35kV开关室及厂区35kV开关室；

四、施工准备工作
技术、安全准备
1、根据本工程的具体情况及施工进度的要求，结合工程特点，编制如下切实可行的技术文件，并向施工工人详细交底：
² 工程设计图纸。 18215744807
² 4组35kV 电流互感器更换以及2块电度表安装施工方案。
² 施工现场安全交底记录表。
2、施工前的准备：卷尺、各类转头、手锤、钢锯、吊绳、活动板手一套、带力矩扳手一套、电动板手一套、常用工具一套（一字和十字螺丝刀大小各一把，尖嘴钳，剥线钳，绝缘胶带）。
3、向施工班组作技术交底和向每个工作成员进行安全交底。
1）在施工前向施工人员进行讲解其工作任务、施工要求，并要求各自做好准备工作。
2）要求每个施工人员了解各项的安全措施以及停电范围。
3）提前与运行、维护、厂家联系好参加人员。
4）施工前开一次现场会议，布置有关注意事项，由工作负责人负责技术交底，现场安全负责人负责安全交底。
5）准备好现场安全标示牌，施工前应悬挂好，由现场安全文明负责人负责。

五、施工作业流程控制
35kV电流互感器更换施工流程：
1、由检修维护部试验班组（张朝俊、杨东）负责电流互感器的交接试验。
2、办理生态35kVⅡ母相关停电手续，做好相关的安全措施。
3、带领厂家及相关设备和工具去往生态35kVⅡ母拆除原AHEP1柜内CT。拆除与互感器连接的一次引线，二次接线，并由王朝全和兰志远作好标记或拍照，将拆除后的二次接线用绝缘胶带包扎好。
4、测量原互感器支架的眼距。
5、对试验合格的新互感器眼距进行测量后对比原支架眼距，若眼距不同则需根据现场具体情况进行改造，以满足安装要求。
6、新互感器安装。要求同一组互感器的间距要均等，极性方向应一致。安装互感器和连接导线时要考虑各相的相间和对地安全净距。所有连接螺母栓齐全、紧固。互感器外壳和暂不使用的互感器的二次绕组短路后应可靠接地。
7、一二次接线：互感器的一次端子引线接头部位要保证接触良好，并有足够的接触面积，并涂以凡士林。并按照标记或拍照的顺序重新恢复二次接线。
8、生态CT安装完成后，再办理35kVⅠ母的相关停电手续，并做好相关的安全措施。
9、按上面相同的要求安装35kVⅠ母的CT及电度表。
10、工作完成之后，由专人负责检查更换后的电流互感器二次回路是否存在开路现象。
11、由生态机组带5号主变和35kV母线短路升流，检查更换后的CT二次回路的电流大小，相位，相序是否正确。（三相短路点设置三个，包含电流互感器：35KVⅠ母备用351开关柜，35KVⅠ母至3号厂高变303开关柜，35kVⅡ母生态至闸首306开关柜）

六、 短路升流，检查CT二次回路
①在35KVⅡ母生态至闸首306开关柜内侧设置三相短路点（将电流互感器包括在内）；
1.合上发电机出口断路器5、主变高压侧断路器305；退出主变保护；拆除相关的跳闸回路；
2.手动开机至额定转速，机组各部运行正常；
3.利用励磁系统对主变零起升流至发电机的10%额定电流，检查35KVⅡ母生态至闸首306开关柜CT二次电流，不能有开路现象；
4.检查CT回路正常后，将发电机出口升流至50%额定电流，检查主变和35KVⅡ母有无异常；若正常将电流升至发电机额定电流，检查主变和35KVⅡ母有无异常，检查35KVⅡ母生态至闸首306开关柜的二次电流回路的采样值是否正常；

随科技的迅速发展，人们的生活日益趋向便捷、快速，方便，对于我国传统的手工艺制作，也很少有人问津，因此，我组想借此创业机会，在校园内开个DIY创意小屋。它包括编织、刺绣、串珠等，让我们传统的手工制作也能走进大学，丰富我们的生活。5.升流试验结束后，停机；拆除设置的三相短路点。

②在35KVⅠ母备用351开关柜内侧设置三相短路点（将电流互感器包括在内）；
1.合上发电机出口断路器5、主变高压侧断路器305、35KV卡内线断路器353，352；退出主变和线路保护；拆除相关的跳闸回路；

精明的商家不失时机地打出“自己的饰品自己做”、“DIY(Do It Yourself)饰品、真我个性”的广告，推出“自制饰品”服务，吸引了不少喜欢标新立异、走在潮流前端的年轻女孩，成为上海的时尚消费市场。其市场现状特点具体表现为：2.手动开机至额定转速，机组各部运行正常；
3.利用励磁系统对主变和35KV卡内线零起升流至发电机的10%额定电流，检查35KVⅠ母备用351开关柜和35KV卡内线352开关柜CT的二次电流，不能有开路现象；

1、购买“女性化”4.检查CT回路正常后，将发电机出口升流至50%额定电流，检查主变和35KV母线和线路有无异常；若正常将电流升至发电机额定电流，检查主变和35KV母线和线路有无异常，检查35KVⅠ母备用351开关柜和35KV卡内线352开关柜CT的二次电流回路的采样值是否正常；

300-400元 16 32%5.升流试验结束后，停机；拆除设置的三相短路点。

夏日的街头，吊带装、露背装、一步裙、迷你裙五彩缤纷、争妍斗艳。爱美的女孩们不仅在服饰搭配上费尽心机，饰品的选择也十分讲究。可惜在商店里买的项链、手链、手机挂坠等往往样式平淡无奇，还容易出现雷同现象。

我们大学生没有固定的经济来源，但我们也不乏缺少潮流时尚的理念，没有哪个女生是不喜欢琳琅满目的小饰品，珠光宝气、穿金戴银便是时尚的时代早已被推出轨道，简洁、个性化的饰品成为现代时尚女性的钟爱。因此饰品这一行总是吸引很多投资者的目光。然而我们女生更注重的是感性消费，我们的消费欲望往往建立在潮流、时尚和产品的新颖性上，所以要想在饰品行业有立足之地，又尚未具备雄厚的资金条件的话，就有必要与传统首饰区别开来，自制饰品就是近一两年来沿海城市最新流行的一种。③在35KVⅠ母至3号厂高变303开关柜内侧设置三相短路点（将电流互感器包括在内）；操作方法同②。

营销调研课题七、本次工程危险点分析及其控制
本次施工进行全面的安全评估，找出本次工程危险点，针对危险点提出相应的安全措施具体如下：
1、施工危险点分析

人民广场地铁站有一家名为“漂亮女生”的饰品店，小店新开，10平方米不到的店堂里挤满了穿着时尚的女孩子。不几日，在北京东路、淮海东路也发现了“漂亮女生”的踪影，生意也十分火爆。现在上海卖饰品的小店不计其数，大家都在叫生意难做，而“漂亮女生”却用自己独特的经营方式和魅力吸引了大批的女生。本次工程危险点较突出的表现是：

（1）价格低序号
危险点

可是创业不是一朝一夕的事，在创业过程中会遇到很多令人难以想象的疑难杂症，对我们这些80年代出生的温室小花朵来说，更是难上加难。控制措施
1
触电伤人
1、工作时与AHEP5柜保持不少于1米的安全距离，5号主变可能带电。
2
物体伤人
进入工作现场必须戴安全帽，搬运互感器要注意用力均匀，轻拿轻放，拆接一、二次引线站起时要注意与周围物体的距离
3
作业空间窄小，碰伤作业人员；
在开关柜内工作时必须戴好安全帽，监护人随时提醒可能误碰部位；
4
低压交流触电
应使用经试验合格的电动工器具，低压交流电源应装有二次空开。
5
误入间隔
工作区间室在35kV，看清楚门牌，小心误入10kV开关室。

八、环保与文明施工
1、环境保护
本工程是在站内施工，不需要爆破作业，也没有废气的产生，施工机械所产生的噪音不大，没对环境造成污染。
对施工机具进行维修保养，必须到指定的维修点进行，废品材料要妥善处理。
2、文明施工要求
1、人员分工明确，生产秩序有条不紊；按章作业，不野蛮施工；人员着装整洁。
2、材料设备堆放整齐合理，物资标识明确、有序，安全设备完善、安全标志明显、防火措施落实，符合消防安全标准，场地排水流畅。
3、加强环保意识，不留工业垃圾，使每个作业面真正做到“工完、料尽、场地清扫”。
