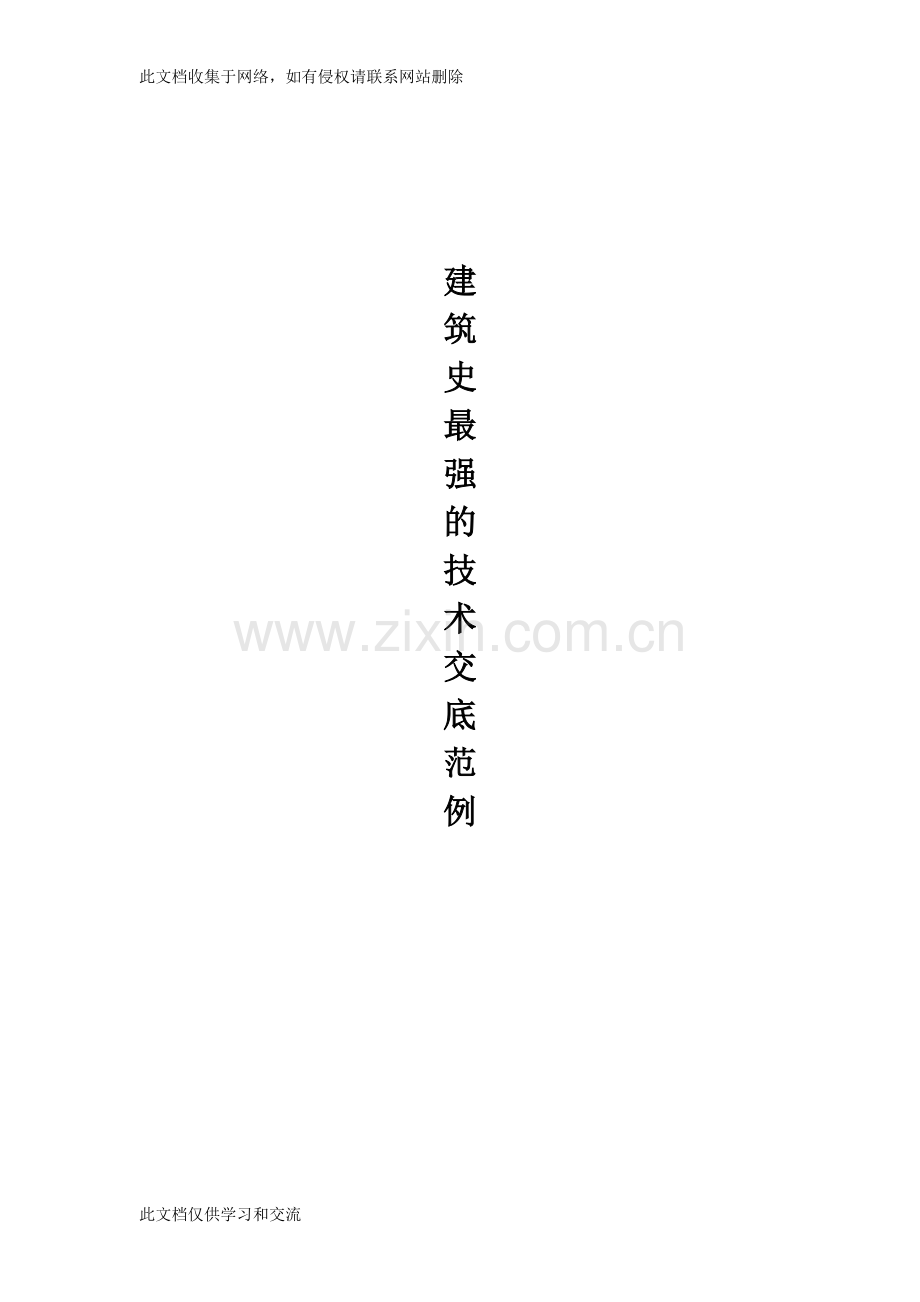

1、此文档收集于网络,如有侵权请联系网站删除建筑史最强的技术交底范例目 录零、概述2一、家属楼基坑挖土技术交底8二、深基坑围护桩及土方开挖技术交底11三、办公楼软弱地基强夯技术交底20四、大直径人工挖孔钢筋混凝土灌注桩技术交底22五、377振压钢筋混凝土灌注桩技术交底25六、钢筋混凝土钻孔灌注桩施工技术交底29八、钢筋混凝土筏形基础技术交底42九、轻型井点降水技术交底47十、钢筋气压焊技术交底50十一、加气混凝土砌块墙体砌筑技术交底53十二、现浇高层住宅楼主体大模板施工技术交底56十三、预制装配整体式钢筋混凝土框架安装技术交底76十四、预应力钢筋混凝土梯形屋架后张法预应力施工技术交底93十五、现浇
2、钢筋混凝土压型钢模板交接技术交底97十六、 钢屋架制作与安装技术交底99十七、钢筋混凝土主梁开孔洞裂缝补强技术交底107十八、轻钢龙骨石膏板隔墙109十九、吊顶施工技术交底112二十、混凝土二次浇灌技术交底115二十一、塑料油膏屋面防水技术交底117二十二、办公楼楼地面施工技术交底120二十三、架空地板施工技术交底125二十四、门厅镜面安装127二十五、水池施工技术交底130二十六、疗养院地面施工技术交底136二十七、网架施工技术交底149二十八、玻璃幕墙施工技术交底157二十九、圆筒仓滑模技术交底160三十、钢筋混凝土烟囱倒楼施工技术交底179三十一、砖烟囱施工技术交底185三十二、3.2m
3、直径绞车基础施工技术交底191三十三、设备混凝土基础地脚螺栓技术交底194三十四、古庙翻修技术交底198零、概述技术交底是施工企业极为重要的一项技术管理工作,其目的是使参与建筑工程施工的技术人员与工人熟悉和了解所承担的工程项目的特点、设计意图、技术要求、施工工艺及应注意的问题。根据建筑工程施工复杂性、连续性和多变性的固有特点,各级建筑施工企业必须严格贯彻技术交底责任制,加强施工质量检查、监督和管理,以达到提高施工质量的目的。一、技术交底的任务与目的建筑工程从施工蓝图变成一个个工程实体,在工程施工组织与管理工作中,首先要使参与施工活动的每一个技术人员,明确本工程的特定的施工条件、施工组织、具体技
4、术要求和有针对性的关键技术措施,系统掌握工程施工过程全貌和施工的关键部位,使工程施工质量达到国家施工验收规范的标准。对于参与工程施工操作每一个工人来说,通过技术交底,了解自己所要完成的分部分项工程的具体工作内容、操作方法、施工工艺、质量标准和安全注意事项等,做到施工操作人员任务明确,心中有数;各工种之间配合协作和工序交接井井有条,达到有序地施工,以减少各种质量通病,提高施工质量的目的。因此,施工一项工程,必须在参与施工的不同层次的人员范围内,进行不同内容重点和技术深度的技术交底。特别是对于重点工程、工程重要部位、特殊工程和推广与应用新技术、新工艺、新材料、新结构的工程项目,在技术交底时更需要作
5、内容全面、重点明确、具体而详细的技术交底。二、技术交底的分类技术交底一般是按照工程施工的难易程度、建筑物的规模、结构的复杂程度等情况,在不同层次的施工人员范围内进行技术交底;技术交底的内容与深度也各不相同。1、设计交底。设计单位根据国家的基本建设方针政策和设计规范进行工程设计,经所在地区建设委员会和有关部门审批后,由设计人员向施工单位就设计意图、图纸要求、技术性能、施工注意事项及关键部位的特殊要求等进行技术交底。2、施工单位总工程师或主任工程师向施工队或工区施工负责人进行施工方案实施技术交底。3、施工队或工区施工负责人(项目经理)向单位工程负责人、质量检查员、安全员及有关职能人员进行技术交底。
6、4、单位工程负责人或技术主管工程师向各作业班组长和各工种工人进行技术交底。三、建筑工程施工技术交底的要求和内容1、施工技术交底的要求、工程施工技术交底必须符合建筑工程施工及验收规范、技术操作规程(分项工程工艺标准)、质量检验评定标准的相应规定。同时,也应符合各行业制定的有关规定、准则以及所在省(区)市地方性的具体政策和法规的要求。、工程施工技术交底必须执行国家各项技术标准,包括计量单位和名称。有的施工企业还制定企业内部标准,如建筑分项工程施工工艺标准、混凝土施工管理标准等等。这些企业标准在技术交底时应认真贯彻实施。、技术交底还应符合与实现设计施工图中的各项技术要求,特别是当设计图纸中的技术要求
7、和技术标准高于国家施工及验收规范的相应要求时,应作更为详细的交底和说明。、应符合和体现上一级技术领导技术交底中的意图和具体要求。、应符合和实施施工组织设计或施工方案的各项要求,包括技术措施和施工进度等要求。、对不同层次的施工人员,其技术交底深度与详细程度不同,也就是说对不同人员其交底的内容深度和说明的方式要有针对性。、技术交底应全面、明确。并突出要点;应详细说明怎么做,执行什么标准,其技术要求如何,施工工艺与质量标准和安全注意事项等应分项具体说明,不能含糊其词。、在施工中使用的新技术、新工艺、新材料,应进行详细交底,并交待如何作样板门等具体事宜。2、施工技术交底包括的内容、施工单位总工程师或主
8、任工程师向施工队或工区施工负责人进行技术交底的内容应包括以下几个主要方面:1)、工程概况和各项技术经济指标和要求;2)、主要施工方法,关键性的施工技术及实施中存在的问题;3)、特殊工程部位的技术处理细节及其注意事项;4)、新技术、新工艺、新材料、新结构施工技术要求与实施方案及注意事项;5)、施工组织设计网络计划、进度要求、施工部署、施工机械、劳动力安排与组织;6)、总包与分包单位之间互相协作配合关系及其有关问题的处理。7)、施工质量标准和安全技术,尽量采用本单位所推行的工法等标准化作业。,、施工队技术负责人向单位工程负责人、质量检查员、安全员技术交底的内容包括以下几个方面:l)、工程概况和当地
9、地形、地貌、工程地质及各项技术经济指标;2)、设计图纸的具体要求、做法及其施工难度;3)、施工组织设计或施工方案的具体要求及其实施步骤与方法;4)、施工中具体做法,采用什么工艺标准和本企业哪几项工法;关键部位及其实施过程中可能遇到问题与解决办法;5)、施工进度要求、工序搭接、施工部署与施工班组任务确定;6)、施工中所采用主要施工机械型号、数量及其进场时间、作业程序安排等有关问题;7)、新工艺、新结构、新材料的有关操作规程、技术规定及其注意事项;8)、施工质量标准和安全技术具体措施及其注意事项。、单位工程负责人或技术主管工程师向各作业班组长和各工种工人进行技术交底的内容应包括以下几个方面:1)、
10、侧重交清每一个作业班组负责施工的分部分项工程的具体技术要求和采用的施工工艺标准或企业内部工法;2)、各分部分项工程施工质量标准;3)、质量通病预防办法及其注意事项;4)、施工安全交底及介绍以往同类工程的安全事故教训及应采取的具体安全对策。四、建筑分项工程施工技术交底的重点由于一项工程,特别是大型复杂的建筑工程项目,其分部分项工程很多,需要不同工种的作业班组分期分阶段来完成。所以,技术交底的内容应按照分部分项工程的具体要求,根据设计图纸的技术要求以及施工及验收规范的具体规定,针对不同工种的具体特点,进行不同内容和重点的技术交底。所包括的具体技术内容,择要列出如下:1、土方工程:地基土的性质与特点
11、;各种标桩的位置与保护办法;挖填土的范围和深度,放边坡的要求,回填土与灰土等夯实方法及容重等指标要求;地下水或地表水排除与处理方法;施工工艺与操作规程中有关规定和安全技术措施。2、砖石砌筑工程:砌筑部位;轴线位置;各层水平标高、门窗洞口位置;墙身厚度及培厚变化情况;砂浆强度等级,砂浆配合比及砂浆试块组数与养护;各预留洞口和各专业预埋件位置与数量、规格、尺寸;各不同部位和标高砖、石等原材料的质量要求;砌体组砌方法和质量标准;质量通病预防办法,安全注意事项等。3、模板工程:各种钢筋混凝土构件的轴线和水平位置,标高,截面形式和几何尺寸;支模方案和技术要求;支承系统的强度、稳定性具体技术要求;拆模时间
12、;预埋件、预留洞的位置、标高、尺寸、数量及预防其移位的方法;特殊部位的技术要求及处理方法;质量标准与其质量通病预防措施,安全技术措施。4、钢筋工程:所有构件中钢筋的种类、型号、直径、根数、接头方法和技术要求;预防钢筋位移和保证钢筋保护层厚度技术措施;钢筋代换的方法与手续办理;特殊部位的技术处理;有关操作,特别是高空作业注意事项;质量标准及质量通病预防措施,安全技术措施和注意事项。5、混凝土工程:水泥、砂、石、外加剂、水等原材料的品种、技术规程和质量标准;不同部位、不同标高混凝土种类和强度等级;其配合比、水灰比、塌落度的控制及相应技术措施;搅拌、运输、振捣有关技术规定和要求;混凝土浇灌方法和顺序
13、,混凝土养护方法;施工缝的留设部位、数量及其相应采取技术措施、规范的具体要求;大体积混凝土施工温度控制的技术措施;防渗混凝土施工具体技术细节和技术措施实施办法;混凝土试块留置部位和数量与养护;预防各种预埋件、预留洞位移具体技术措施,特别是机械设备地脚螺栓移位,在施工时提出具体要求;质量标准和质量通病预防办法(由于混凝土工程出现质量问题一般比较严重,在技术交底更应予以重视),混凝土施工安全技术措施与节约措施。6、架子工程:所用的材料种类、型号、数量、规格及其质量标准;架子搭设方式、强度和稳定性技术要求(必须达到牢固可靠的要求);架子逐层升高技术措施和要求;架子立杯垂直度和沉降变形要求;架子工程搭
14、设工人自检和逐层安全检查部门专门检查。重要部位架子,如下撑式挑梁钢架组装与安装技术要求和检查方法;架子与建筑物联接方式与要求;架子拆除方法和顺序及其注意事项;架子工程质量标准和安全注意事项。7、结构吊装工程:建筑物各部位需要吊装构件的型号、重量、数量、吊点位置;吊装设备的技术性能;有关绳索规格、吊装设备运行路线、吊装顺序和吊装方法;吊装联络信号、劳动组织、指挥与协作配合;吊装节点联接方式;吊装构件支撑系统联接顺序与联接方法;吊装构件(如预应力钢筋混凝土屋架)吊装期间的整体稳定性技术措施;与市供电局联系供电情况;吊装操作注意事项;吊装构件误差标准和质量通病预防措施;吊装构件安全技术措施。8、钢结
15、构工程:钢结构的型号、重量、数量、几何尺寸、平面位置和标高,各种钢材的品种、类型、规格,联结方法与技术措施;焊接设备规格与操作注意事项,焊接工艺及其技术标准、技术措施、焊缝型式、位置及质量标准;构件下料直至拼装整套工艺流水作业顺序;钢结构质量标准和质量通病预防措施,施工安全技术措施。9、楼地面工程:各部位的楼地面种类、工程做法与技术要求、施工顺序、质量标准;新型楼地面或特殊行业(如广播电视)特定要求的施工工艺;楼地面质量标准及确保工程质量标准所采取的技术措施。10、屋面与防水工程:屋面和防水工程的构造、型式、种类,防水材料型号、种类、技术性能、特点、质量标准及注意事项;保温层与防水材料的种类和
16、配合比、表观密度、厚度、操作工艺,基层的做法和基本技术要求,铺贴或涂刷的方法和操作要求;各种节点处理方法;防渗混凝土工程止水技术处理与要求;操作过程中防护和防毒及其安全注意事项。11、装修工程:各部位装修的种类、等级、做法和要求、质量标准、成品保护技术措施;新型装修材料和有特殊工艺装修要求的施工工艺和操作步骤,与有关工序联系交叉作业互相配合协作;安全技术措施,特别是外装修高空作业安全措施。五、建筑工程施工技术交底的实施办法施工技术交底的实施办法一般有以下几种:1、会议交底施工单位总工程师或主任工程师向施工队或工区施工负责人进行技术交底一般采用技术会议交底形式,由建筑公司总工程师或主任工程师主持
17、会议,公司技术科、安全检查科等有关科室、施工队长、队技术主管工程师及各专业工程师等参加会议。事先充分准备好技术交底的资料,在会议上进行技术性介绍与交底,将工程项目的施工组织设计或施工方案作专题介绍,提出实施具体办法和要求,再由技术科对施工方案中的重点细节作详细说明,提出具体要求(包括施工进度要求),由质量安全检查科对施工质量与技术安全措施作详细交底。施工队主管技术工程师和各专业工程师对技术交底中不明确或在实施过程中有较大困难的问题提出具体要求,包括施工场地、施工机械、施工进度安排、施工部署、施工流水段划分、劳动力安排、施工工艺等方面的问题。会议对技术性问题应逐一给予解决,并落实安排。 2、书面
18、交底 单位工程技术负责人向各作业班组长和工人进行技术交底,应强调采用书面交底的形式,这不仅仅是因为书面技术交底是工程施工技术资料中必不可少的,施工完毕后应归档,而且是分清技术责任的重要标志,特别是出现重大质量事故与安全事故时,是作为判明技术负责者的一个主要标志。 单位工程负责人根据该项工程施工组织设计或施工方案和上级技术领导的技术交底内容,按照施工及验收规范和规程中的有关技术规定、质量标准和安全要求,本企业的工法和操作规程,结合本工程的具体情况,按不同的分部分项工程的内容,参照分部分项工程工艺标准,详细写出书面技术交底资料,一式几份(一般为一式五份),向工人班组交底。在接受交底后,班组长应在交
19、底记录上签字。两份交工人班组贯彻执行,一份存入工地技术档案,一份技术人员自留。班组长在接受技术交底后,要组织全班组成员进行认真学习与讨论,明确工艺流程和施工操作要点、工序交接要求、质量标准、技术措施、成品保护方法、质量通病预防方法及安全注意事项,然后根据施工进度要求和本作业班组劳动力和技术水平高低 进行组内分工,明确各自的责任和互相协作配合关系,制定保证全面完成任务的计划。在没有技术交底和施工意图不明确,只提供设计图纸和施工工艺卡情况下,班组长或工人可以拒绝上岗进行作业,因为这不符合施工作业正常程序。现举一个说明书面技术交底重要性的实例。某高层钢筋混凝土基础施工时发生一起触电死亡事故,事故发生
20、后追究责任者,该工程作业班组长将责任推给工程技术负责人,涉及到工程技术负责人是否在安全方面已作了安全技术交底,通过追查,该工程技术负责人在书面技术交底中已作出详细交待,且作业班组负责人在书面交底中已签过字,因此主要责任已明确,避免一起重大扯皮事件,为该重大事故处理提供了技术依据,该工程技术负责人不承担该起事故的主要责任者。这起事故对该公司技术人员和工人的震动很大,对书面技术交底工作更加重视,不仅技术人员认真进行书面交底,技术人员与班组长均分别在书面交底中签字,而且工人也十分认真对待技术交底,认真领会技术交底的每一个细节内容,从不马马虎虎,按照技术交底要求进行操作。3、施工样板交底对新技术、新结
21、构、新工艺、新材料首次使用时,为了谨慎起见,建筑工程中的一些分部分项工程,常采用样板交底的方法。所谓样板交底,就是根据设计图纸的技术要求、具体做法,参照相近的施工工艺和参观学习的经验,在满足施工及验收规范的前提下,在建筑工程的一个自然间、一根柱、一根梁、一道培、一块样板上,由本企业技术水平较高的老工人先做出达到优良品标准的样板,作为其他工人学习的实物模型,使其他工人知道和了解整个施工过程中使用新技术、新结构、新工艺、新材料的特点、性能及其不同点,掌握操作要领,熟悉施工工艺操作步骤、质量标准。由于这种交底比较直观易懂,效果较好。如砌砖墙以前,先砌出样板墙;在抹灰之前,先抹出样板门。在广播电视厅、
22、高级宾馆等内外装修施工中,常采用这种技术交底形式。如某省广播 电视中心的演播室、录音室、大审看厅等房间,其墙体灰浆要百分之百的饱满,墙面抹灰和墙面上各种吸音权及吊顶的技术质量 要求特别高,目的是为了达到广播电视所要求的音响效果,一般 的施工企业没有这方面的施工经验。通过做样板门进行音响测定, 满足要求后再全面施工。样板作出以后可以进行全面施工,各作业班组还应经常进行 质量检查评比,将超过原样板标准的段、自然间等作为新的样板,形成一个赶超质量标准、又提高工效的施工过程,从而促使工程质量不断上升。在进行样板交底时,应确切掌握施工劳动定额标准,因为做样板门过程中,其劳动花费时间一般较多,这应与建设单
23、位进行协商解决,着简单地套用过去旧的劳动定额是不行的,施工企业应根据具体的特定条件制定切合实际的劳动定额,报所在地区建委定额站审批。4、岗位技术交底一个分部分项工程的施工操作,是由不同工种的工序和岗位所组成的,如混凝土工程,不单单是混凝土工浇筑混凝土,事先由木工进行支模,混凝土的配料及拌制,混凝土进行水平与垂直运输之后才能在预定地区进行混凝土的灌筑,这一分项工程由很多工种进行合理配合才行。只有保证这些不同岗位的操作质量,才能确保混凝土工程的质量。有的施工企业制定工人操作岗位责任制,并制定操作工艺卡,根据施工现场的具体情况,以书面动工向工人进行岗位交底,提出具体要求,包括安全操作方面的要求。六、
24、建筑工程施工技术交底应注意的问题1、技术交底应严格执行施工及验收规范、规程,对施工及验收规范、规程中的要求,特别是质量标准,不得任意修改、删减。技术交底还应满足施工组织设计有关要求,应领会和理解上一级技术交底等技术文件中提出的技术要求,不得任意违背文件中的有关规定。公司召开的会议交底应作详细的会议记录,包括参加会议人员的姓名、日期、会议内容及会议作出技术性决定。会议记录应完整,不得任意遗失和撕毁,作为会议技术文件长期归档保存。所有书面技术交底,均应经过审核,并留有底稿,字迹工整清楚,数据引用正确,书面交底的签发人、审核人、接受人均应签名盖章。2、一个建筑工程项目是由多个分部分项工程组成,每一个
25、分项工程对整个建筑物来说都是同等重要的,每一个分项工程的技术交底都应全面、细心、周密。对于面积大、数量多、效益比较高的分项工程必须进行较详细的技术交底;对比较零星、特殊部位、隐蔽工程或经济效益不高的分项工程也应同样认真地进行技术交底。对于重要结构。荷载较大的部位进行详细的技术交底,但也不应忽视次要结构部位,如预制过梁等,而且这些部位易出质量事故和安全事故。有些施工企业,在技术交底时只重视主体结构,对防水、地基及装修工程不够重视,在技术交底时表现比较明显,因而这些企业施工工程主体结构比较好,而建筑物的防水、装修质量比较差,特别是施工民用建筑时十分明显,使企业十分被动,在建筑市场上失去很多的投标机
26、会。3、技术交底中,应特别重视本企业当前的施工质量通病、工伤事故,尽量做到“防患于未然”,把工程质量事故和伤亡事故消灭在萌芽状态之中。在技术交底中应预防可能发生的质量事故与伤亡事故,使技术交底做到全面、周到、完整。并且应及早进行交底,使基层技术人员和工人有充分时间消化和理解技术交底中有关技术问题,及早作好准备,使施工人员做到心中有数,以利于完成施工任务。4、技术交底工作的督促与检查。各级技术管理人员千万别认 为我已经进行过口头或书面技术交底,就万事大吉了。一般地说, 这仅仅是交底工作的开始,交底的大量工作是对交底的效果进行 督促与检查,在施工过程中要反复提醒基层技术人员或工长,结 合具体施工操
27、作部位加强或提示有关技术交底中有关要求,加强 “三检制”,强化施工过程中的检查力度,严格工程中间验收,发现问题及时解决,以免发生质量事故或造成返工浪费。5、技术交底的实施手段可以采用多种形式,使每一个工人都熟悉和理解技术交底中具体细节和要求。如一个分项工程施工前,可以把技术交底中有关内容用黑板报等形式挂在墙上。在工前和班后结合布置安排工作、分配任务时进行再交底。对新技术、新工艺、新结构,请外单位或本单位老工人作技术示范操作表演,或作样板门示范技术交底,使工人具体了解操作步骤,做到心中有数,避免各种质量或安全事故发生。6、技术交底是施工管理工作的重要一环,是施工技术管理程序中必不可少的一个步骤。
28、认为技术交底是老一套、老规矩,只照本宣读,流于形式,交底后又不认真督促检查,这是极为错误的。有的认为这不是新工艺、新结构,施工的工人都是老工人,因而简化交底内容,甚至不交底又不检查。有的认为土方工程、油漆、门窗工程等没有什么可交底的,不影响结构安全,对技术交底采取马虎了事的态度。对一些比较零星的工种,如预埋件、白铁工等,不交底、不过问、不检查。以上这些都是普遍存在,也是极为错误的,是造成质量事故的根源。认真做好工程施工技术交底工作,是保证工程质量、按期完成工程任务的前提,是每一个施工技术人员必须执行的岗位责任。一、家属楼基坑挖土技术交底、工程概况本工程为全现浇钢筋混凝土剪力墙体系高层住宅楼,地
29、上十八层,地下一层地下室,顶层设机房及消防水箱问,标准层层高2.8m,总高为59.7m,属于二类高层建筑,结构设计地震烈度按6度设防。基础采用钢筋混凝土箱形基础,采用天然地基,不作人工处理。、准备工作1、材料与施工机械材料:一般中砂,钎探孔灌砂之用。施工机械:QY100挖掘机一台,自卸汽车两辆。2、作业条件、土方开挖前,根据施工方案的具体要求,将建设单位三通一平尚未处理遗留下来的问题,包括地面障碍物和地下有关影响施工的各种管网清除和处理完毕。、地表面要清理,基本保持平整,做好南北方向双向排水坡度,在施工区域外边缘6m,挖临水性排水沟,防止地表水流入基坑内。、在开挖前,建筑物位置的标准轴线桩、标
30、准水准抄平桩及挖掘边相线,必须经过复测检查,由现场技术员为主办理预检手续。由建设单位牵头,市建委管理科主持对建筑物位置,包括城市建筑红线,进行验线。、施工现场东西两端安设照明灯,以便于夜间作业。、施工工艺施工组织设计规定施工方案采用机械大揭盖开挖方案,由本公司机械化施工队负责挖土施工,人工清理坑底。1、挖土范围根据建筑平面图建施02建筑物外墙外预留600mm宽作为施工操作工作面,根据当地土质情况和施工经验,边坡按1:0.75进行放坡,基坑的东北方设一个1:2.5坡度的车道,以便于施工机械出人,详见图11。图11 基础开挖示意图2、机械挖土机械挖土为一班10小时作业,自东向西进行挖土。机械挖土为
31、防止挖掘过程中扰动老土,坑底预留30cm左右用人工挖土清至设计标高,也就是说,坑底设计标高为724.6m,机械挖至724.3m。地表杂填土一律运至本市规定的1号卸土场,预留450m3好土在邻近拟建17号楼地点堆放,以备回填时作2:8灰土和其他之用。3、人工清理坑底人工挖掘坑底300mm土之前,由测量组配合抄出距槽底300mm平线,自东向西每隔2.5m打一个小木橛,在挖至接近坑底标高时,用标尺随时以小木橛上平棱该坑底标高。最后由西端轴线或中心线引桩拉通线,由工长检查坑边尺寸,确定坑宽标准,据此修整槽帮,最后清除坑底浮土,修底铲平。凡是超挖部分,一律用3:7灰土回填夯实,或用碎石填充振实,凡是出现
32、古墓或枯井之类,应清理干净,用级配砂石分层填充振实。开挖放坡的土,按施工方案1:0.5坡度施工,先粗略开挖,再分层接坡度要求做出坡度线,每隔3m左右做一条,以此线为准进行铲坡。人工挖土的土方装入手推车,运至17号楼地点堆放。4、钎探土方挖完后,立即组织钎探,以查明土洞、墓穴等不良地基,发现问题立即书面通知建设单位和设计单位驻工地代表。钎探按梅花形布点,间距2.0m,见钎探点位排列图(略)因做工程地质打钻时间已隔八年,设计要求钎探使用轻便动力触探器,按建筑地基基础设计规范(GBJ789)中附录四中附图2制作轻便触探器,每根长为l2m左右,穿心锤为10kg,触探深度为3m。打钎工作应固定专人进行。
33、穿心锤落距为50cm,自由下落,将触探钎竖直打入土层中,每打入30cm,记录一次锤击数,填入钎探表中,该表中注明参加钎探人员姓名。钎探中如发现地下情况复杂或有疑问时,应根据情况适当增加探点和深度。凡无问题的探点,应用中砂填灌。全部打钎完毕后,将不同强度(锤击数大小)的土域,在探点排列编号图中用色笔圈开,注明地基强度异常部位,以便于设计和勘探单位之用。钎探记录作为技术资料存入工地技术档案。、验槽钎探完毕前一天,及时通知建设单位,由建设单位出面主持验槽,参加单位包括设计、勘察、当地质量监督站、建设单位和施工单位。验槽五方代表到现场,并查看钎探记录,及时向其他四方代表介绍地基情况,特别是坟墓、桔井和
34、松软土层等不良地基,验槽完毕,五方代表应在验槽表中签字,并注明不良地基的处理方法。、质量标准1、保证项目基坑地基土不得扰动,上质应符合设计要求,若有出人设计应签字。2、允许偏差项目(表11)。表11允 许 偏 差项次项目允许偏差(mm)检验方法1标高+0,-50用水准仪检查2长、高-0由设计中心线向两边测量,拉线和尺量检查3边坡、注意事项1、定位标准桩、轴线弓赃、标准水准点、龙门板等,挖运土时不得碰撞,并定时测量和校核其平面位置、水平标高是否符合设计图纸要求。定位标准桩和标准水准点要定期复测和检查。2、本地处于古文化中心,地下古墓较多,在施工中若发现古墓或文物,应停止施工,保留现场,由有关单位
35、进行鉴定。3、在本施工场地西北部有一条下水道,因年久失修,在机械挖土时应予以注意,若将地基泡软,应通知建设单位和设计单位另行处理。4、机械挖土应严格控制挖掘深度,不得超过坑底标高,如有个别地方超挖或扰动原土,及时与工地技术员联系,再与设计代表商量处理方案。5、按施工组织设计网络计划组织施工,不得拖延工期,否则进入雨季将严重影响施工。6、派驻一名安全检查员,负责机械挖土有关安全事项检查。二、深基坑围护桩及土方开挖技术交底、工程概况本工程为位于市中心的某办公大楼,由主楼与裙楼组成,建筑面积为14449m2,主楼12层,高40.5m,设一层地下车库,主楼前场地下为专设地下车库。主楼座北朝南布置,南面
36、为突出门厅,其上部为四层圆形建筑,裙房为一至三层沿街商业性建筑,包括餐厅等。主楼地下室设有人防,500t水池和相配合的机房,北面是消防通道出人口。主楼为柜架剪力墙结构,7度设防,柱网尺寸为7.2m5.4m和 7.2m5.7m两种。地基基础处理的工程桩为直径800、100、1200mm大孔径钢筋混凝土钻孔灌注桩。建筑物基坑深为4.95m,包括厚200mm毛石和厚100mm素混凝土垫层,其中桩基之间的钢筋混凝土连梁高为1200mm,钢筋混凝土底板厚600mm。在图纸会审时,为了达到减少基坑深度的目的,建议设计院将其中基坑周边地基连梁梁底标高向上抬高600mm,使地基梁的底面与钢筋混凝土底板面的标高
37、相同,并得到设计院与建设单位赞同,故基坑深度由4.95m改为4.35m。基坑围护平面见图21。图21 基坑围护平面图该场地地下水位在地表下0.351.19m之间,系浅层孔隙潜水,对混凝土无侵蚀性,工程地质报告给出地层岩性见表21。、施工准备1、技术资料准备、工程设计地下室图纸及图纸会审纪要、工程地质报告、基坑围护及土方开挖施工方案,由现场技术主管向作业班组负责人作详细介绍。2、作业准备此文档仅供学习和交流表21地层岩性表层次岩土名称层顶标高层厚天然含水量W孔隙比压缩系数压缩模量内磨擦角内聚力地基承载力标准值桩端磨擦力标准值桩端承载力标准值a1-2Ea1-2CfkqsqpmmC0Mpa-1Mpa
38、kPakPakPakPa1填土0.001.63.42粘质粉土1.602.3003.529.60.8350.277.5720.712.6140183-1淤泥质粉土3.005.705.77.444.41.2390.852.548.49.480103-2淤泥质粘质粉土8.1011.28.511.136.41.0430.603.2717.76.2100113-3淤泥质粘质粉土18.721.09.713.545.81.3010.293.047.616.28094-1粘质粉土29.532.5501.5523.30.61712.0200304-2中粗砂30.733.703.15220355角砾32.535.
39、60.74.253004535006-1强风化熔结凝灰岩34.639.008.0506-2中风化熔结凝灰岩3544.5未揭底9075007-1强风化角砾熔结凝灰岩3535.6013.0507-2中风化角砾熔结凝灰岩35.448.2未揭底1008000、施工场地四通一平。由于本场地为旧房拆除,故原场地地下旧房房基与地下各种管阿比较复杂,通过建设单位提供原建筑物竣工图及场区管网布置,按施工方案要求进行清场,由挖土机械将表土1.25m挖去外运,达到场地表面平整目的。现场水电供给按施工组织设计要求实施。、施工机械。围护桩施工机械选用三支点震动加压桩架,挂设509反动器,另加10t配重备用。、劳动组织(
40、略)、施工方案1、降水由于场地地表潜水较多,土方开挖前先用简易管井降水,待围护桩施工完毕后开挖施工,每隔20m设一个小井,井深为6.0m,并孔采用围护桩十426施工机械成孔,管井由钢筋焊接成型,详见图22,外包两层编织布,管井底部放一些卵石,以利管井下沉。配5台微型泵,由2名工人负责轮流在各管井抽水,当管非的水位达到一定标高,便放入微型水泵将水抽走。施工场地四局挖排水沟,用120mm壁厚的砖砌筑,排水沟截面为370mm490mm,将地表水导入水沟,并排至城市排水管网,不准流入基坑内。坑内设水沟与集水井,用水泵及时将基坑表面积水或雨水排出坑外,不准滞留在坑内。图22 简易管井降水2、围护桩施工方
41、案如图测量定位埋设桩尖灌注桩机进场试桩成孔放钢筋灌注混凝土桩架移位灌注桩施工完搅拌桩机进场试桩定位施工搅拌桩移位搅拌桩施工完四)、围护灌注桩技术交底、本工程采用以用沉丘钢筋混凝土灌注桩和搅拌桩组合成复合深基坑支护的围护方案,每延米布置2根426灌注桩和4根550搅拌桩,每相邻两根550搅拌桩之间重迭50mm,426灌注桩承担主动上压力。由于550搅拌桩每桩之间重迭50mm,形成一道连续水泥土墙,避免地表潜水渗入基坑内,起到止水作用,创造一个良好基坑开挖条件,同时搅拌桩与前后两根钢筋混凝土灌注桩连接成整体,改善围护桩的整体力学性能,提高围护桩的安全储备。围护桩平面布置见图23与图24。图2-3
42、围护桩平面布置图2-4 围护桩剖面、测量定位和埋桩尖:由市测绘院到现场测量提供建筑物轴线方位木桩,以此为依据,由本公司测量组放线并按施工组织设计要求埋设426灌注桩的桩尖,预制混凝土桩尖应保证质量,桩尖的上平面应水平。、试桩:426灌注桩桩机按施工进度计划按时进场,按设计要求准备灌注桩的材料,包括砂、石和水泥、钢材,由公司试验室出灌注桩的混凝土配合比,按公司规定在记任土搅拌机旁挂牌,混凝土后台上料严格按配合比规定过磅。按施工组织设计要求进行试桩,确定打桩参数,包括贯入度、混凝土充盈系数、拔管速度。、振压成孔:1)、桩架就位应平整、稳固,以确保在施工中不发生倾斜和位移。2)、桩管垂直套入桩尖,两
43、者轴线应一致,桩尖与套管接触处缠绕三圈草绳,以使桩尖平面与套管接触处封闭严密,防止淤泥与污水侵入管内。3)、在震动器激振过程中应防止损坏桩尖。4)、孔的长度应满足施工组织设计的要求,不得小于此值,贯入度控制为副。、放钢筋笼:钢筋笼制作应满足施工组织设计要求,包括钢筋品种、直径、间距、焊接方法。因钢筋笼的钢筋布置为非对称,这与工程桩完全不一样,因此钢筋笼下放时应严格按要求放置,每孔下放钢筋笼时应设专人检查,并进行记录,按隐蔽工程验收要求进行。、灌注混凝土1)、为了抢工期,采用散装普通硅酸盐水泥。砂与碎石含泥量要符合施工组织设计要求,后台上料严格按混凝土配合比要求过磅,搅拌时间不得小于90s。2)
44、、混凝土充盈系数应满足试桩时确定参数,并不得小于1.12;当混凝土充盈系数不足时,应放慢拔管速度来解决。3)、每一根桩的混凝土总灌注量不得少于施工组织设计要求,在拔管时应专人用测锤检查管内混凝土的标高及下落情况,应及时添加混凝土,以保证管内混凝土足够数量,达到管内混凝土顶面略高于地面,以利于振实混凝土,使混凝土达到设计规定的强度。4)、按公司规定填写混凝土日志,按规范规定每班留置一组混凝土试块。、安全交底:1)、桩机操作工严禁酒后操作,工作时间不得任意离开工作岗位。2)、进入施工现场必须戴安全帽,桩机操作工爬上机架进行检修时应系安全带。不得向下方丢任何材料。3)、非操作工不准任意开动桩机,桩机
45、操作设专人负责,不准随意顶岗操作。4)、在桩架激振器下严禁站人。5)、下班前应先切断电源。6)、桩架进场后应先进行全面检查,不准带病作业。桩机在运转过程中发现异常情况应立刻停机检查。7)、凡是电气设备外壳必须接地,电气设备保险丝与其额容量相适应。8)、每天下班时,应将桩管沉入土中23m,当有大风财,采取加固措施,保证桩架稳定。9)、桩机设专人维修保养,并及时进行检查。10)、夜间施工设专人监护,并有足够照明设备。、搅拌桩1、施工准备、材料:箭牌525号普通硅酸盐水泥、石膏、木质素磺酸钙。、水泥浆配合比:525号普通硅酸盐水泥渗入比w15,半水石膏掺入水泥用量2,木质素磺酸钙掺入水泥用量0.2,水灰比为0.45。、现场测量定桩位,挖掉地面障碍物。、施工机具见表22。表22施工机具表序号名称型号规格技术要求备注1深层搅拌机SJB搅拌轴长12m,48r/min2履带式起重机W-1015t3测速仪CYD-64导向架由导向架和撑杆组成90钢管制5进水管R20mm胶管6回水管普通胶管7电缆YHC325+110四芯橡胶套8重锤9搅拌头合金质、二叶片式10输浆胶管R60mm夹钢丝耐压耐压达1.5MPa11冷却泵离心泵普通12贮水池13灰浆搅拌机L200
