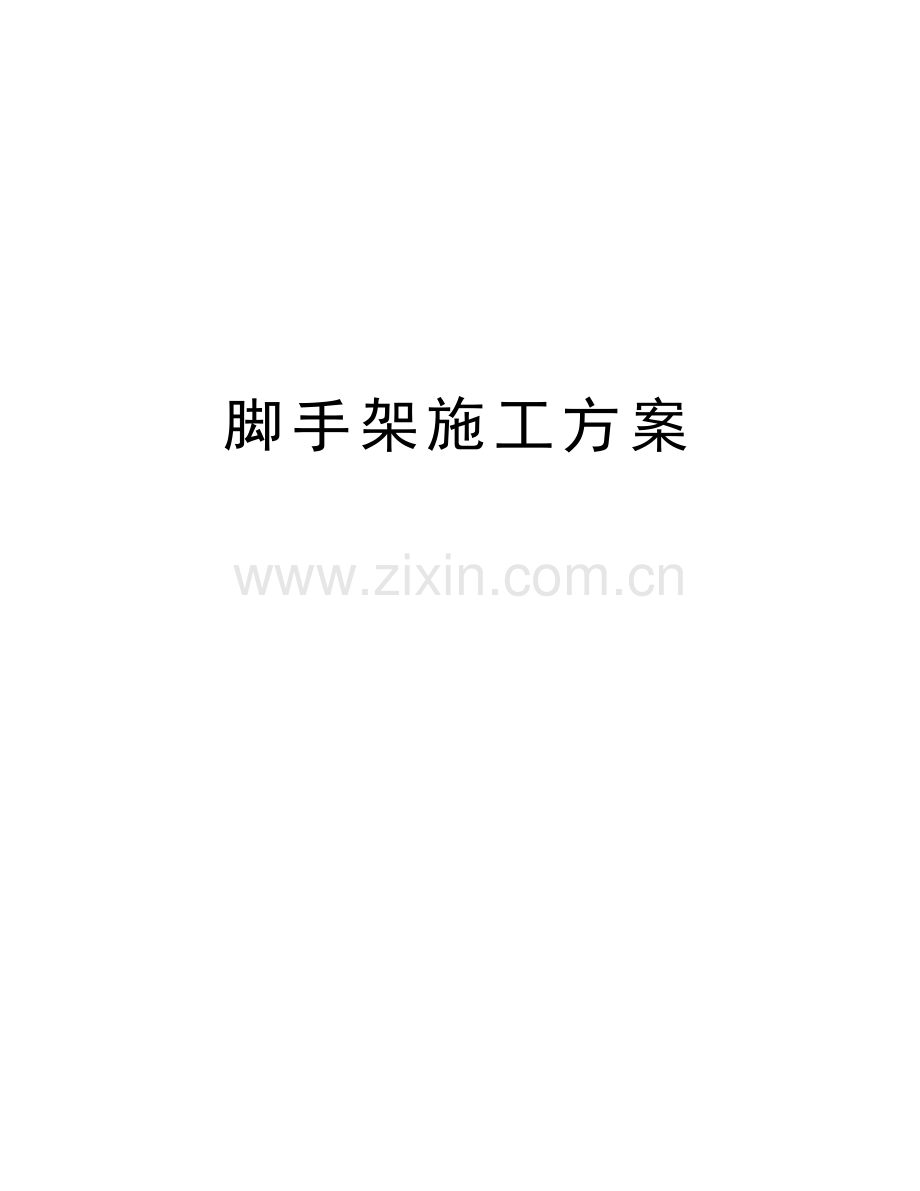

脚手架施工方案

精品文档

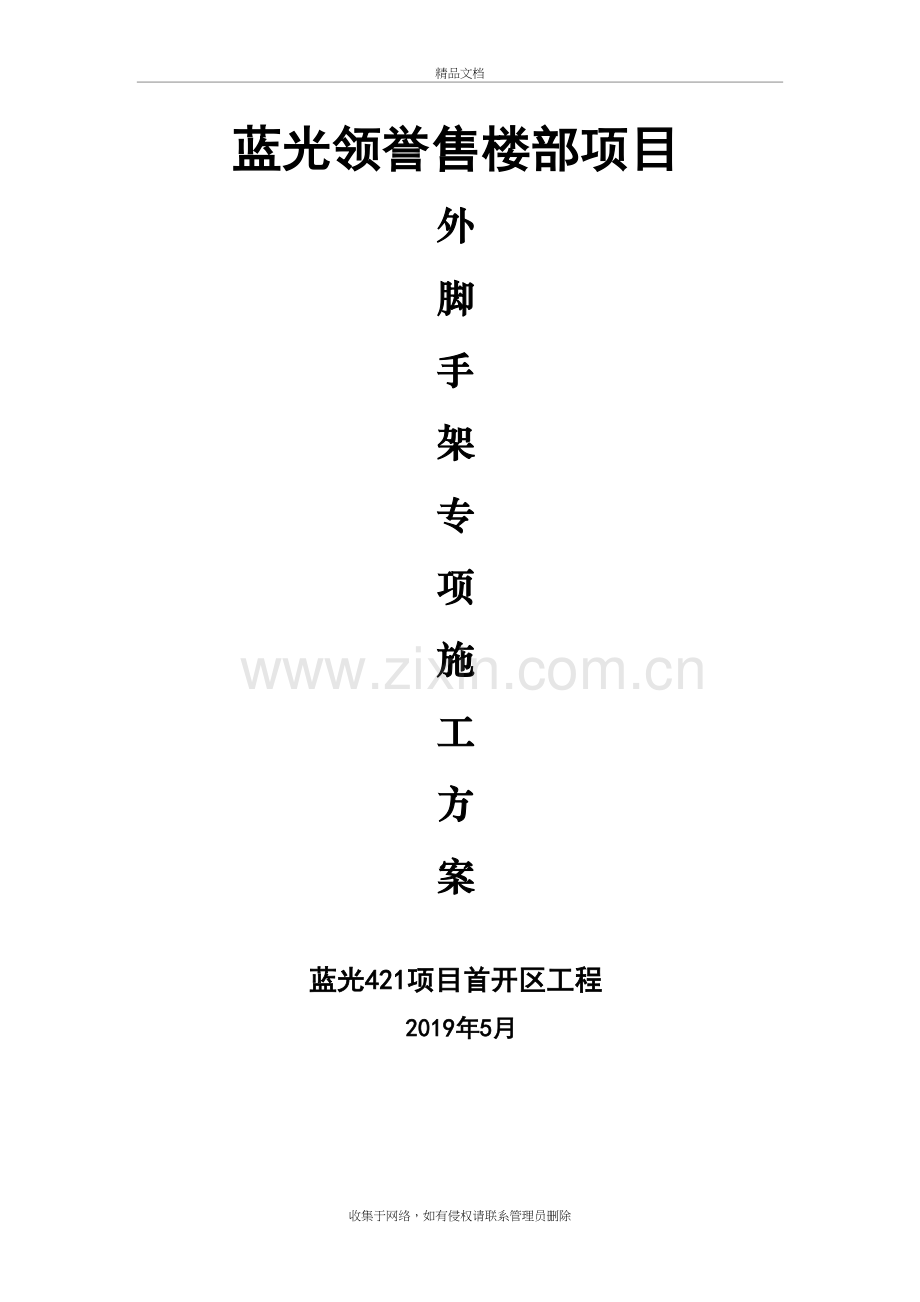

蓝光领誉售楼部项目
外
脚
手
架
专
项
施
工
方
案

蓝光421项目首开区工程
2019年5月

脚手架施工方案
目录
1. 编制依据
2. 工程概况
3. 原材料要求
4. 悬挑式脚手架的搭设和构造
5. 悬挑式脚手架的力学验算
6. 悬挑式脚手架的力学验算
7. 悬挑式脚手架的搭设、使用和拆除安全注意事项
8. 型钢悬挑卸料平台
9. 脚手架搭设的注意事项
10. 脚手架的防雷措施
11. 应急救援预案

编制依据
《建筑施工计算手册》江正荣誉 中国建筑工业出版社;
《建筑施工手册》第四版 中国建筑工业出版社；
《钢结构设计规范》GB50017-2003 中国建筑工业出版社；
《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；
《建筑施工脚手架使用手册(含垂直运输设施》中国建筑工业出版社；
《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-2011中国建筑工业出版社；
《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；
《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社；
《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；
另外参照本工程施工图纸及施工组织设计编制本施工方案。
工程概况
“
售楼部工程概况表
工程名称
蓝光领誉售楼部
项目地点
成都市郫都区郫筒镇北环路旁
建设单位
成都聚锦商贸有限公司
建设规模
售楼部单体框架结构建筑，两层主体加屋面构造，总建筑面积约为3000㎡
设计单位
上海天华建筑设计有限公司
施工单位
中城北方西南建筑有限公司
监理单位
成都市市政建设监理有限责任公司
质量标准
工程质量达到国家施工验收规范合格标准
计划工期
主体工期25日历天：2019年5月20日-2019年6月15日

蓝光领誉项目售楼部位于成都市郫都区郫筒镇太双路北侧，成环路东侧；地下为桩基础。
针对本工程的基础特点和施工要求，正负零板面开始采用钢管扣件式双排悬挑架，标高26.75m位置为局部一角小范围，可在第二层板面10.65M处达到强度后搭设并与外墙架链接，使其达到搭设要求。

原材料要求
1、钢管及工字钢
钢管采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合国家标准《碳素结构钢》（GB/T70）的Q235-A级钢的规定，钢管均应有出厂合格证，凡有严重腐蚀、弯曲、压扁或裂纹者，均不得使用，钢管上严禁打孔。
工字钢采用现行国家标准《热轧工字钢》（GB/T706-88）中规定的普通工字钢。
2、扣件和底座
新扣件和底座的材质应符合《钢管脚手架扣件》（GB15831）的规定，扣件在螺栓拧紧扭力矩达65N.m时不得发生破坏。扣件和底座应有合格证，并应与架杆规格配套使用。凡有脆裂、变形或滑丝等现象者，均严禁使用。
3、脚手板
脚手板采用木脚手板，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝两道。
悬挑脚手架的搭设和构造
在悬挑层用Φ48×3.6钢管搭设外脚手架的承力架，脚手架用φ48×3.6 钢管和扣件搭设成双排架,其横距为1.05m, 纵距为1.8m, 靠墙面步距为1.8m，外立面步距为0.9m；脚手架立杆下部支承在用 16号 工字钢制作的水平悬挑梁上。在悬挑工字钢的上一层设置钢筋预埋拉环，采用直径16的一级钢做拉环，在拉环和工字钢之间用直径13mm的钢丝绳拉结，拉结点设置在悬挑工字钢的端部。根据规范要求，钢丝绳不参与受力计算，仅作为进一步保证架体稳定考虑。支撑杆与承力架共同承受竖向荷载。外架剪刀撑为满剪。脚手架立面密目安全网，悬挑层底面张挂水平安全兜网及硬防护。架体每隔一层设一道硬防护，悬挑层使用木质脚手板搭设硬防护，以上使用竹笆板，竹笆硬防护之间的隔层张挂水平安全兜网。
连墙件为每隔层设置一道，水平方向为间距4.5m设置一道，采用硬性连接。立杆首层6米钢管和4米钢管间隔使用，使里外、左右立杆的接头错开，以上全部用6米钢管；大横杆采用4米和6米钢管，里外、上下大横杆用4米钢管调节，使其接头错开不在同一跨内。其余为6米钢管和短管，立杆和大横杆均用对接扣件连接，外墙悬挑脚手架的小横杆与脚手架立杆连接成整体。剪刀撑的斜杆与水平面的交角宜为45°-60°之间，水平投影宽度不小于2跨或4m和不大于8跨或8m，用6m长的双根钢管（两根钢管之间用扣件连接成一体）搭设剪刀撑，钢管接长时采用对接扣件。剪刀撑的斜杆应与脚手架基本构架杆件加以可靠连接，且斜杆相邻连接点之间杆段的长细比不得大于60。并在底层支设水平兜网。
剪刀撑应在外侧立面整个长度与高度上连续设置；其他搭设要求遵照 《JGJ130 – 2011》 执行。
悬挑脚手架的力学验算
1. 搭设方式与主要参数
脚手架里立杆离墙面0.4m每 2 步设一层竹笆板防护层，此两步之间张挂安全水平网。
施工作业层按2层计，每层活荷载为 3KN/m2，作业层设栏杆和挡脚板。
脚手架外立杆里侧挂密目安全网封闭施工。

说明 :
1. 连墙杆一端与焊在主体预埋板上的短钢管用两个旋转扣扣紧 , 另一端则分别与里外立杆用直角扣件扣紧。
2. 当连墙件连接点离主接点超过300m时，加设斜撑。
2. 荷载取值与组合
2.1 脚手架结构自重 ( 包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件 ):
查 (JGJ130-2011) 规范 ( 以下简称规范 ) 表 A-1得：
NG1k=24×0.1248=2.9952KN
2.2 构、配件自重
2.2.1 外立杆
(1) 竹架板 , 按2步设一层计,共4层,单位荷重按0.1KN/㎡计 :
NG2k-1=(4×1.05×1.5×0.10)/2=0.315kN
(2) 栏杆、挡脚板( 挡脚板按三层计 ) 查表：4.2.1-2
N G2k-2=3×0.14×1.5+2×2×l.5×0.0384+2×2×0.0132=0.9132KN
(3) 安全网
N G2k-3=24×1.5×0.01=0.36KN
(4) 合计 N G2k=0.315+0.9132+0.36=1.5882KN
2.2.2 内立杆
(1) 竹架板
NG2k-1=4×1.05×1.5×0.10/2+0.3×1.5×2×0.10=0.405KN
(2) 纵向横杆 ( 搁置悬挑部分的竹笆板用 )
N G2k-2=2×2×1.5×0.0384+2×2×0.0132
=0.2832KN
(3) 合计
N G2k=0.405+0.2832=0.6882kN
2.3 施工荷载
外立杆 NQK=2×1.5×1.05×3/2=4.725KN
里立杆 NQK=4.725+0.3×1.5×2×3
=7.425KN
2.4 垂直荷载组合
(1) 外立杆
N1=1.2×(2.2462+1.577)+1.4×4.725
= 11.2028KN
(2) 里立杆
N2=1.2×（2.2464+0.767）+1.4×7.425=14.0111KN
3.水平悬挑梁设计
最大弯矩 M=11.2028×1.45+14.0111×0.4+0.205×1.2×1.552/2=22.144KNm
选用I16工字钢：Wx=140.9cm3，I=1127cm4，自重q=0.205KN/m
根据钢结构设计规范GBJ17-88的规定，轧制普通工字钢受弯要考虑整体稳定问题，按附录一之（二），本悬臂梁跨长1.45m折算成简支梁，其跨度为2×1.45m，查副表1.3用线性插值法求得φb=1.37＞0.6，改查附表1.2，得φ=0.8514。
则悬挑梁弯曲应力为：
s=22.144×106/（0.8514×140.9×103）
=184.59KN/mm2＜f=205N/mm2，安全。
（3）挠度υ=N1l3/3EI+ N2a2（3l-a）/6EI
=（11202.8×14503）/（3×2.06×105×1127×104）+（14011.1×4002）（3×1450-400）/（6×2.06×105×1127×104）
=5.54mm＜1450/250=5.8mm，可以。
（4）I16工字钢后部锚固钢筋设计
N3=22.144/1.4=15.817KN
锚筋选用Ф16圆钢，吊环拉应力为：
s=15.817×103/（2×0.785×162）=39.35N/mm2，小于吊环控制应力50 N/mm2。安全。
4.立杆稳定性计算

4.1无风荷载时，立杆最大垂直力为14.011KN，立杆步距1.8m，立杆计算长度，根据第5.3.3条规定：lo=1.155×1.5×180=312cm，长细比λ=312/1.58=197.5，查附录C，φ=0. 185。
立杆稳定性计算：14011/（0.185×489）=154.88N/mm2＜f=205N/mm2，安全。
4.2在风荷载作用下，外立杆稳定性计算
因眉山地区基本风压为0.25Kn/m2,满足构造要求即可。
5. 连墙件设计
5.1 按照常规的做法连墙件二端分别用一个扣件与立杆和墙体埋件连接 , 按照规范 (5.4.1)公式进行试算,一个扣件所传递轴向力设计值均大于表 5.1.7所列一个直角扣、旋转扣件的抗滑承载力设 计值8KN, 故决定采用2个扣件进行连接，即连墙杆一侧分别与里、外立杆同时连接,另一侧在建筑物的内、外墙面各加两只直角扣件扣紧 , 或者在建筑物上预埋钢板，在预埋钢板上焊上一短钢管,通过两只旋 转扣件与连墙件连接；这样,连墙件所能传递的轴向力设计值可达 2 × 8=16KN 。
5.2 脚手架高度在 ２５m 以下,采用两只扣件连接时,连墙件按3步3跨设置,连墙件的轴向力设计值按公式5.4.1计算为:
W50=1.4×0.7×0.25×(1.3×0.5445)×1.8×(5.4×4.5)+5=12.59KN＜16KN, 安全。
脚手架拆除
（1）架子拆除时应划分作业区，周围栏、警戒标志，地面专人指挥，严禁非作业人员入内。
（2）拆除时高作业人员必须戴安全帽、系安全带、扎裹腿、穿罗底鞋。
（3）拆除顺序，由上而下，先搭的后拆，后搭的先拆，即：先拆栏杆、脚手板、剪刀撑、斜杆、后杆、后拆小机横杆、大横杆、立杆、并按一步一清的原则依次进行，严禁上下同时作业。
（4）拆立杆时应先抱住立杆。在拆开最后两个扣，拆除大横杆、斜撑应先拆中间。然后托住中间，再拆二头扣。
（5）连墙点应随拆除进度逐层拆除，严禁先将连墙件整层或数层拆除的再拆脚手架，分短拆除高度不应大于2步，应增设连墙件加固，拆抛撑前应设临时支撑，然后在拆抛撑。
（6）拆除要统一指挥，上下呼应，动作协调，需要解开与作业人员有关的扣件时，应先通知对方，以防坠落。
（7）在大片架子拆除前应将预留的斜道，上下平台通道等，先行加固，以便拆除后能保证其整体安全和稳定。
（8）拆除时不应碰坏门窗、玻璃、水落管、地下明沟等物品。
（9）拆除时如附近有外电线路，要采取隔离措施，严禁架杆接电线。
（10）拆下的材料，应用绳索栓住，利用滑轮徐徐下送，严禁抛掷，运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件及铁丝，集中回收处理。
（11）在拆架过程中。不得中途换人，如必有换人应将拆除情况交替清楚后方可离去。
其它注意事项
1、脚手架在使用过程中的均布荷载不超过2000N/㎡（主体架3000N/㎡）。作业层上的施工荷载不得超载，不得将模板支架、缆风绳、泵送砼和砂浆的输送管等因定在脚手架上，严禁悬挂起重设备。
2、架子工必须持证上岗。
3、搭设脚手架前由技术负责人向工人作详细技术交底。
4、脚手架四周应设避雷装置。脚手架在使用期间严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆、连墙件。
5、在施工过程中设专人管理负责脚手架检查保修工作。
6、作业层不允许二步架同时施工。
7、架体设专人定期进行沉降观测，发现问题及时处理。
8、凡人员应经常体检，高血压、心脏病不允许上岗。
9、吊运脚手板、钢管要用专用保险吊钩，钢管严禁单点起吊。
10、遇有恶劣天气，不得进行脚手架搭设操作。
11、大风雨过后要对脚手架进行全面检查、保修。

脚手架的避雷措施
（一）因脚手架略高于建筑物，且钢材的导电性能比建筑物好的多，因此脚手架在搭设及使用过程中有可能遭到雷击。为避免脚手架遭到雷击，必须采取有效的避雷安全措施。
（二）脚手架的底端及顶端，用ф10钢筋与脚手架立杆焊接，并与建筑物的避雷焊接连接。
每个立面相邻的两个避雷焊接点用ф10钢筋串联以保证避雷的效果。
型钢悬挑卸料平台
由于卸料平台的悬挑长度合所受荷载都很大，因此都必须进行严格的设计和验算。
参数信息：
1． 荷载参数
脚手板类别：木脚手板，脚手板自重（KN/㎡）：0.35；
栏杆、挡板类别：栏杆、木脚手板挡板，栏杆、挡板脚手板自重（KN/m）：0.14；施工人员等活动荷载（KN/㎡）:2.00,最大堆放材料荷载（KN）:5.00。
2.悬挑参数
内侧钢绳与墙的距离（m）:1.00,外侧钢绳与内侧钢绳之间的距离（m）；1.50；
上部拉绳点与悬挑墙支点的距离（m）：2.90；
钢丝绳安全系数：6.00，悬挑梁与墙的节点按铰支计算；
预埋件的直径：20.00㎜.
只堆外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。
3.水平支撑梁
主梁材料类型及型号：16号工字钢；
次梁材料类型及型号:14a号槽钢槽口水平；
次梁水平间距1d0.80米，建筑物与次梁的最大允许距离le为0.20米。
4．卸料平台参数
水平钢梁（主梁）的悬挑长度为3.00米，水平钢梁（主梁）的锚固长度为3.50米，次梁悬臂：3.00米。

次梁的验算：
次梁选择14a号槽钢槽口水平，间距0.8米，其截面特性为：
面积A=18.51c㎡；
惯性距Ix=563.7cm4；
转动惯性Wx=80.5cm3；
回转半径ix=5.52cm；
截面尺寸：b=58mm,h=140mm,t=9.5mm。
1.荷载计算
（1）、脚手板的自重标准值：本例采用木脚手板，标准值为0.35N/㎡；
Q1=0.35×0.80=0.28kN/m；
（2）、型钢自重标准值：本例采用14a号槽钢槽口水平，标准值为0.14kN/m
Q2=0.14Kn/m
（3）、活动荷载计算
1）施工荷载标准值：取2.00KN/㎡
Q3=2.00 KN/㎡
2)最大堆放材料荷载P:5.00 KN/㎡
荷载组合
Q=1.2×（0.28＋0.14）＋1.4×2.00×0.80=2.75 KN/m
P=1.4×5.00=7.00KN
2.内力计算
内力按照集中荷载P与均部荷载q作用下的简支梁计算，计算简图如下：

最大弯矩M的计算公式为：

经计算得出：
Mmax =（2.75×3.002/8）×[1-（0.002/3.002）]2+7.00×3.00/4=8.34KN.m。
最大支座力计算公式:
[P+q(l+2m)]
R=
2
经计算得出:
R=[7.00＋2.75×(3.00＋2×0.00)]/2=7.62kN
抗弯强度验算
次梁应力：
M
σ= ≤[ƒ]
γxWx

其中Yx—截面塑性发展系数，取1.05；
f—钢材的抗弯强度设计值，f=205.00N/㎜2 ；
次梁的最大应力计算值,σ=8.34×103/(1.05×80.50)=98.67N/ m㎡；
次梁的最大应力计算值,σ=98.67N/ m㎡小于次梁槽钢的抗压强度设计值【F】=205N/ m㎡,满足要求 ！
整体稳定性验算

其中，均匀弯曲的受弯构件整体稳定系数，按照下式计算：
经过计算得到⊙≌⊙=570×9.50×58.00×235/（3000×140.00×235.0）=0.75；
由于⊙～⊙大于0.6，按照下面公式调节；
0.282
⊙1.07= ≤1.0
⊙≌⊙
得到⊙≌⊙=0.693：
次梁槽钢的稳定性验算σ=8.34×10⊙≌⊙/（0.693×80.500）=149.53N/m㎡；
次梁槽钢的稳定性验算σ=149.527N/ m㎡小于次梁槽钢的抗压强度设计值【f】=205 N/ m㎡,满足要求！
主梁的验算：
根据现场时间情况合一般做法，卸料平台的内钢绳作为安全储备不参与内力的计算。主梁选择16号工字钢，间距0.8m，其截面特性为：
面积A=26.1C㎡
惯性距1X=6.58㎝;
截面尺寸，b=88㎜,h=160㎜,t=9.9㎜;
1.荷载验算
（1）栏杆挡脚手板自重标准值:本例采用栏杆、木脚手板，标准值为0.14Kn/m;
Q1=0.14K/M;
(2)槽钢自重荷载Q2==0.20KN/m
静荷载设计值q=1.2×(Q1+Q2)=1.2×(0.14+0.20)=0.41KN/m;
次梁传递的集中荷载取次梁支座力R;
2.内力验算

卸料平台的主梁照集中荷载P和均布荷载q作用下的连续梁计算，由矩阵位移法，从左至右各支座反力：
R【1】= 18.729KN
R【2】=10.367KN
R【3】=-0.071KN
最大支座反力为R=max=10.367kn;
最大弯矩Mmax=5.173kn.m;
最大绕度V=0.011㎜
抗弯强度验算

其中 YX—在面塑性发展系数，取1.05；
【f】钢材抗压强度设计值【f】=205.00N/m㎡;
主梁槽钢的最大应力计算值σ=5.173×⊙≌⊙
主梁槽钢的最大应力计算值38.365/m㎡小于主梁槽钢的抗压强度设计值【f】=205.00Nm㎡，满足要求
整体稳定性验算

其中⊙≌⊙均匀弯曲的受弯构件证件整体稳定系数，查表《钢结构设计规范》（GB50017-2003）附录B得到: ⊙≌⊙
由于δ大于0.6，应按照下面公式调整：

可得：δb` = 0.477
主梁槽钢的稳定性验算 σ=5.173×106/(0.477×141000.00) = 76.83N/mm2；
主梁槽钢的稳定性验算 σ=76.83 N/mm2小于 [f] = 205.00，满足要求！
钢丝拉绳的内力验算：
水平钢梁的垂直支坐反力Rci和拉钢绳的轴力Rui按照下面计算，
Rci = Ruisinθi
其中 Rci——水平钢梁的垂直支坐反力（KN）;
Rui—— 拉钢绳的轴力（KN）;
θi—— 拉钢绳的轴力与水平钢梁的垂直支坐反力的夹角；
sinθi = sin(ArcTan(2.9/(1.5+1))) =0.757;
根据以上公式计算得到外钢绳的拉力为： Rui = Rci/sinθi;
Rui = 18.729/0.757 = 24.73 kN;
钢丝拉绳的强度验算：
选择6×37钢丝绳，钢丝绳公称抗拉强度2000MPa，直径19.5mm。

其中[Fg] —— 钢丝绳的容许拉力(kN);
Fg —— 钢丝绳的钢丝破断拉力总和(KN),查表得Fg = 282 KN;
α —— 钢丝绳之间的负荷不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8。α= 0.82；
K —— 钢丝绳使用安全系数。K = 6。
得到：[Fg]=38.54KN>Ru = 24.727。
经计算，选此型号钢丝绳能够满足要求。
钢丝绳拉环的强度验算：
取钢丝拉绳(斜拉杆)的轴力最大值Ru进行计算作为拉环的拉力N为：
N = Ru = 24727.494N。
拉环强度计算公式为：
σ =
其中，[f]为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2;
所需要的拉环最小直径D = [24727.5×4/(3.142×50.00×2)]1/2 = 17.7mm。
操作平台安全要求：
1.卸料平台的上部拉结点，必须设于建筑物上，不得设置在脚手架等施工设备上；
2．卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口；
3.卸料平台左右两侧必须装置固定的防护栏；
4.卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验后才能松卸起重吊钩；
5.卸料平台使用时，应由专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；
6.操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督。

应急救援预案
1、 目的
为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，特制定本应急预案。
2、 组织网络及职责
2.1由项目负责人、技术负责人、施工员、安全员、材料员等成立应急小组。项目负责人任应急小组组长。
2.2现场发现人员应立即通知应急小组成员。
2.3安全员组织人员负责抢救伤员。
2.4项目负责人负责与医院联系、车辆的调度等。
3、 应急措施
3.1迅速将伤员脱离危险场地，移至安全地带。
3.2保持呼吸道通畅，若发现窒息者，应及时解除其呼吸道梗阻和呼吸机能障碍，解开伤员衣领，消除伤员口鼻、咽、喉部的异物、血块、分泌物、呕吐物等。
3.3有效止血，包扎不伤口。
3.4若伤员有骨折，关节伤、肢体挤压伤，大块软组织伤都要固定。
3.5若伤员有断肢等应尽量用干净的干布（灭菌敷料）包裹装入塑料袋内，随伤员一起转送。
3.6预防感染、止痛，可以给伤员用抗生素和止痛剂。
3.7记录伤情，现场救护人员应边抢救边记录伤员的受伤机制，
受伤部位，受伤程度等第一手资料。
3.8立即拨打120救护中心与医院取得联系，并详细说明事故地点、严重程度、本部门的联系电话，并派人到路口接应。
4、应急物资
常备药品：消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、担架、止血袋、氧气袋，救援车辆。
5、通讯联络：
医院救护中心：120 匪警：110 火警： 119
6、注意事项
6.1重伤员运送的必须用担架，有腹部创伤及背柱损伤者，应用卧位运送，胸部伤者一般取半卧位，颅脑损伤者一般取仰卧偏头或侧卧位，以免呕吐误吸异物。

中城北方西南建筑有限公司
蓝光领誉售楼
2019年5月
