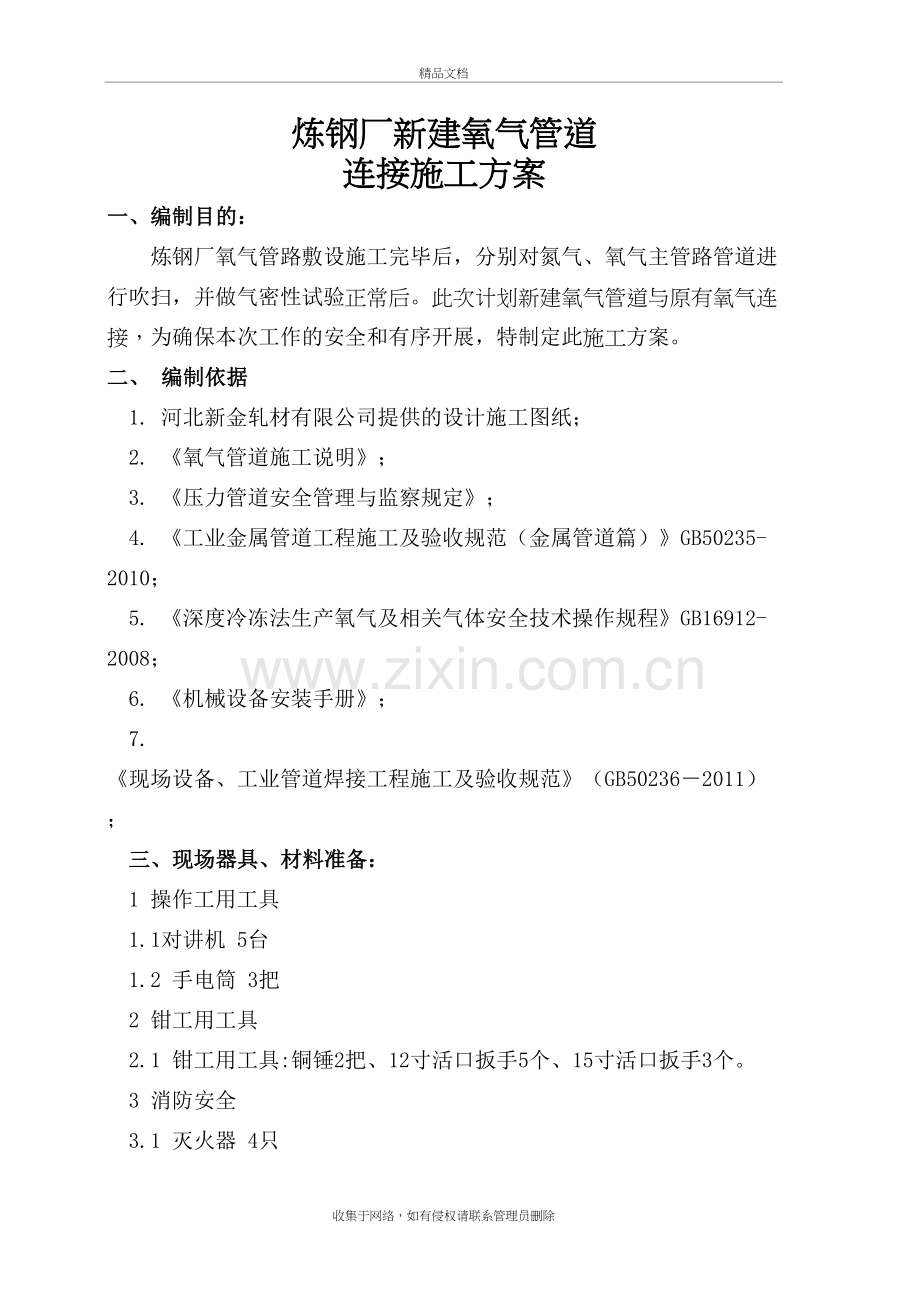

炼钢厂新建氧气管道
连接施工方案
一、编制目的：
炼钢厂氧气管路敷设施工完毕后，分别对氮气、氧气主管路管道进行吹扫，并做气密性试验正常后。此次计划新建氧气管道与原有氧气连接，为确保本次工作的安全和有序开展，特制定此施工方案。
二、 编制依据
1. 河北新金轧材有限公司提供的设计施工图纸；
2. 《氧气管道施工说明》；
3. 《压力管道安全管理与监察规定》；
4. 《工业金属管道工程施工及验收规范（金属管道篇）》GB50235-2010；
5. 《深度冷冻法生产氧气及相关气体安全技术操作规程》GB16912-2008；
6. 《机械设备安装手册》；
7. 《现场设备、工业管道焊接工程施工及验收规范》（GB50236－2011）；
三、现场器具、材料准备：
1 操作工用工具
1.1对讲机 5台
1.2 手电筒 3把
2 钳工用工具
2.1 钳工用工具:铜锤2把、12寸活口扳手5个、15寸活口扳手3个。
3 消防安全
3.1 灭火器 4只
四、主要职责
总指挥：负责组织指挥中压氮气、氧气试压的全面工作。
安全负责人：协助总指挥指挥，负责试压各项任务的安全验收工作。
生产能环部总调度室：负责协调辅助总指挥对各单位的介质调节、开停、应急车辆后勤保障的协调工作。
设备部：负责新增管道质量验收。
中石化工：负责新增敷设管道阀门、放散操作、检查、记录。
河北维保：负责F轴至顶吹阀站管道阀门、放散操作、检查、记录。
炼钢厂：负责跟踪新建管路检漏、质量验收。
制氧厂：负责管辖范围内现场球罐阀门开启、关闭。
生产能环部能源科：负责停送氮气协调指挥。
五、组织机构及联系人
总 指 挥 ：李军召 15333208085
安全负责人：魏志占 15932765995（公司）
霍海军18132307771（炼钢厂）
生产能环部总调室：王志强13383009365
设备部：孔德平18830082186
制氧厂：邢建斌18000302032
炼钢厂：赵军时 18000305856
中石化：刘波 18032865777
河北维保：刘雪虎18533950365
六、 新建与原有氧气管道连接步骤
1、制氧厂院内管道连接情况：3月2日中石化队伍开始施工，氧气管道加DN400流量孔板一套、DN400阻火器一套，阻火器后加钢制三通一个，三通直向前端加DN400氧气专用截止阀，已备第五期制氧机使用，三通拐弯DN426/273与四期制氧机连接，此项工作必须在4日早上六点前完成。
2、吹扫接口，四期制氧减压阀站氧气管道的上方有安全阀一个，可以去掉安全阀当做氮气吹扫的进气口，在减压阀处的氮气管道上有一个放散口，DN100的截止阀1个和DN100的气动阀1个，可以把手动截止阀后的管道与阀门的法兰去掉，接上临时的管道通往氧气管道上的安全阀法兰处连接，当做氮气置换氧气的气源，保证检修当天的吹扫条件。
3、河北维保队伍负责转炉顶吹氧气阀站的氧气连接，在检修前先制作好氧气阀组与新管道的三通预制管件。制作过程中要确定法兰的方向、定尺距离、眼孔的冲向和三通伸向阀门管道的对接尺寸，必须在3月3日24时前完成。
4、低压阀站与原有氧气管道的连接，从E轴方向南站一个DN100三通一个，吹扫低压管道确认完成后，切断管道加三通焊好，预计四小时完成。具体连接步骤如下
4.1、关闭原有管道截止阀；
4.2、氮气吹扫管道；
4.3、拆除原有旧管道上80公分长短节，同时查看截止阀是否有漏气现象。不漏气可不停产施工；如漏气必须停产施工。
4.3.1不漏气施工方法：
A、 拆除80公分长短节B、安装预制好的三通阀C、连接焊口D、管道吹扫E、清洗过滤网E、恢复F、打压检漏。
4.3.2轻微漏气施工方法：
A、拆除80公分长短节B、安装预制好的三通阀C、停氧气，氮气置换；找正焊口连接部位D、送小流量氮气连接焊口（视作业现场情况，通风、防护）E、打压检漏，1#炉恢复生产F、管道吹扫，拆短节清洗过滤网G、回装短节，打压检漏。
七、安全与文明施工措施
1、召开碰头会，各施工人员应认真熟悉图纸及本施工方案，做到熟悉每一个作业环节。
2、专业技术人员对班组进行口头或书面形式的技术交底。
3、专职质量员有权制止一切违规操作，并有权责成其停工整顿。
4、进入现场的施工人员，均应熟悉本专业安全操作规程，明确施工过程及步骤。
5、进入施工现场人员必须戴安全帽，高空作业必须系好安全带。
6、加强安全教育，加强文明施工，树立安全第一的思想。
八、现场应急处置措施
1、应急救援组织机构
组 长：王利峰
副组长：蔡新波
组 员：申红维、张天祥、高现保、郭永增、贺亚雄、赵亚飞、赵建红、王江平、申红恩、刘东亮、贾振川、孟凡超、
事故现场总指挥：郭帅、赵军时
警戒疏散负责人：霍海军
设备技术负责人：于武及各工段段长
后勤供给负责人：李学梅
2、救援小组及职责：
各工段人员到达现场后，王利峰现场进行救援分工，并且要求工段长要亲自指挥：
抢险组：转炉工段，负责利用现场救援器材进行事故控制，并清理周围易燃物；
救援组：天车、运转工段，负责利用担架将受伤人员抬至空旷地带，视伤情采取人工呼吸等急救方式对受伤人员进行紧急救治，并联系医院，将人员受伤情况作简易报告；机电工段，负责将现场电焊机、气瓶等设备进行断电，归置到安全区域，进行设备维修处置；
警戒组：连铸工段，负责对事故周围封锁、警戒。
3、事故救援响应程序：
1）发生事故时，现场人员第一时间向调度汇报；
2）调度室接到报案后，立即通知厂部领导；
3）接到通知后，所有人员必须在五分钟之内赶到现场，以应急组织机构，按照应急预案中事故等级，分工进行救援；
4、事故应急救援原则：事故发生后，为保证事故受伤害人员能够及时得到救援、救治，需遵循下列原则：坚持贯彻“以人为本”的理念；树立“时间就是生命”的原则；
5、应急结束
1）事故救援结束，现场指挥部应组织人员全面、细致地检查现场。必要时，留下必需的救援力量进行监护。
2）由总指挥发布结束应急状态的命令，下达各应急救援人员撤离现场的命令；
3）应急结束后，必须将各类防护器材劳保用品用具交回远处。
6、恢复、善后处置
事故发生后，成立事后处置领导小组，负责事故救助的组织、协调和指挥工作，并组织有关部门对灾后现场进行监测、评估、清除，保证事故发生后的正常安全生产。
附：联系方式
王利峰—18000300266 蔡新波—18000300202 郭 帅—18000300568 霍海军—13832038555 于 武—13313102997 贾振川—17303205585 刘东亮—18000300677 申红恩—18000300678 孟凡超—18000300658 赵建红—15503075006 申红维—18000303469 张天祥—18000300955
高现保—15230088050 郭永增—15128000851 赵亚飞—18000300722 王江平—18000305853 赵军时—
职能科室内线电话：
调度室电话：3785/3507 公司总调室：8110 安全科电话：3796
公司办公室：8100 公司医院值班电话：8105 公司保卫处电话：8118
公司安全处：8229
·

后附作业示意图：
1、制氧厂管道连接图

氧气

减压站

1-3期
1、2#转炉用
此次接口处

氮气

1-3期
1、2#转炉用
吹扫口
阀门
