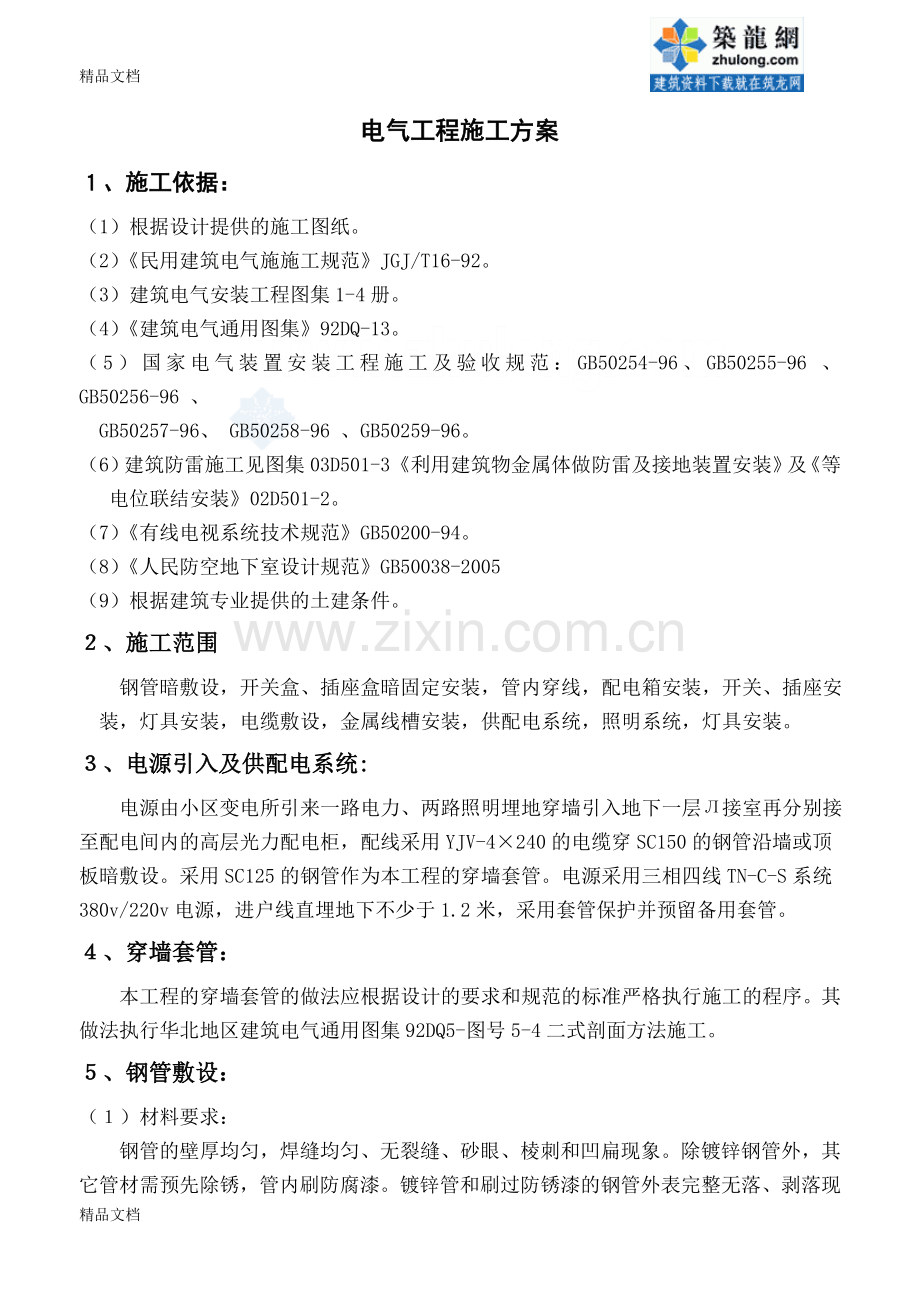

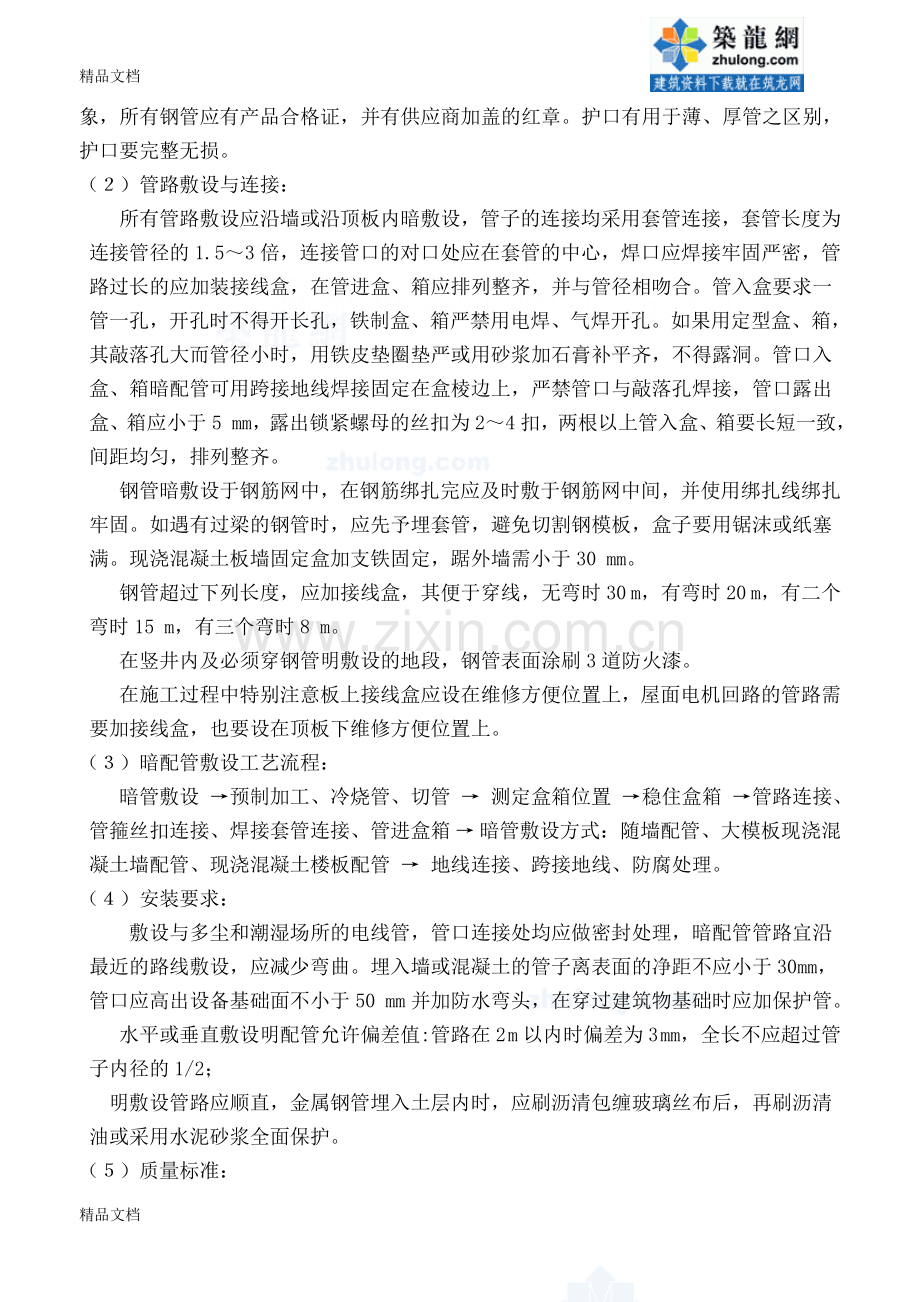

精品文档电气工程施工方案、施工依据：（1）根据设计提供的施工图纸。（2）民用建筑电气施施工规范JGJ/T16-92。（3）建筑电气安装工程图集1-4册。（4）建筑电气通用图集92DQ-13。（5）国家电气装置安装工程施工及验收规范：GB50254-96、GB50255-96 、GB50256-96 、 GB50257-96、 GB50258-96 、GB50259-96。（6）建筑防雷施工见图集03D501-3利用建筑物金属体做防雷及接地装置安装及等电位联结安装02D501-2。（7）有线电视系统技术规范GB50200-94。（8）人民防空地下室设计规范GB50038-2005（9）根据建筑专业提供的土建条件。、施工范围 钢管暗敷设，开关盒、插座盒暗固定安装，管内穿线，配电箱安装，开关、插座安装，灯具安装，电缆敷设，金属线槽安装，供配电系统，照明系统，灯具安装。、电源引入及供配电系统: 电源由小区变电所引来一路电力、两路照明埋地穿墙引入地下一层接室再分别接至配电间内的高层光力配电柜，配线采用YJV-4240的电缆穿SC150的钢管沿墙或顶板暗敷设。采用SC125的钢管作为本工程的穿墙套管。电源采用三相四线TN-C-S系统380v/220v电源，进户线直埋地下不少于1.2米，采用套管保护并预留备用套管。、穿墙套管： 本工程的穿墙套管的做法应根据设计的要求和规范的标准严格执行施工的程序。其做法执行华北地区建筑电气通用图集92DQ5-图号5-4二式剖面方法施工。、钢管敷设：（）材料要求：钢管的壁厚均匀，焊缝均匀、无裂缝、砂眼、棱刺和凹扁现象。除镀锌钢管外，其它管材需预先除锈，管内刷防腐漆。镀锌管和刷过防锈漆的钢管外表完整无落、剥落现象，所有钢管应有产品合格证，并有供应商加盖的红章。护口有用于薄、厚管之区别，护口要完整无损。（）管路敷设与连接：所有管路敷设应沿墙或沿顶板内暗敷设，管子的连接均采用套管连接，套管长度为连接管径的1.53倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密，管路过长的应加装接线盒，在管进盒、箱应排列整齐，并与管径相吻合。管入盒要求一管一孔，开孔时不得开长孔，铁制盒、箱严禁用电焊、气焊开孔。如果用定型盒、箱，其敲落孔大而管径小时，用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。管口入盒、箱暗配管可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出盒、箱应小于5 mm，露出锁紧螺母的丝扣为24扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐。钢管暗敷设于钢筋网中，在钢筋绑扎完应及时敷于钢筋网中间，并使用绑扎线绑扎牢固。如遇有过梁的钢管时，应先予埋套管，避免切割钢模板，盒子要用锯沫或纸塞满。现浇混凝土板墙固定盒加支铁固定，踞外墙需小于30 mm。钢管超过下列长度，应加接线盒，其便于穿线，无弯时30 m，有弯时20 m，有二个弯时15 m，有三个弯时8 m。在竖井内及必须穿钢管明敷设的地段，钢管表面涂刷3道防火漆。在施工过程中特别注意板上接线盒应设在维修方便位置上，屋面电机回路的管路需要加接线盒，也要设在顶板下维修方便位置上。（）暗配管敷设工艺流程：暗管敷设 预制加工、冷烧管、切管 测定盒箱位置 稳住盒箱 管路连接、管箍丝扣连接、焊接套管连接、管进盒箱 暗管敷设方式：随墙配管、大模板现浇混凝土墙配管、现浇混凝土楼板配管 地线连接、跨接地线、防腐处理。（）安装要求：敷设与多尘和潮湿场所的电线管，管口连接处均应做密封处理，暗配管管路宜沿最近的路线敷设，应减少弯曲。埋入墙或混凝土的管子离表面的净距不应小于30mm，管口应高出设备基础面不小于50 mm并加防水弯头，在穿过建筑物基础时应加保护管。水平或垂直敷设明配管允许偏差值:管路在2 m以内时偏差为3 mm，全长不应超过管子内径的1/2；明敷设管路应顺直，金属钢管埋入土层内时，应刷沥清包缠玻璃丝布后，再刷沥清油或采用水泥砂浆全面保护。（）质量标准：连接紧密，管口光滑，护口齐全，排列整齐，管子弯曲处无明先折皱，油漆防腐完整，暗配管保护层大于30mm。管子入盒、箱内露出的长度应小于5 mm，用锁紧螺母固定的管口露出螺纹为24扣。（）成品保护：敷设管时不要踩坏钢筋，土建浇筑混凝土时，电工人员应留人看守，以免振捣时损坏配管及盒位移，如有损坏应及时修复。其它专业在施工中，注意不得碰坏电气配管，严禁私自改动电线管路及电气设备。暗配管路堵塞配管后应及时扫管检查，发现堵管及时修复处理，配管后应及时加管堵把管口堵严实。、管内穿线：（）材料要求：绝缘导线的规格、型号必须符合设计要求并有产品合格证。（）工艺流程：选择导线 穿带线 扫管 放线及断线 导线与带线的绑扎 带护口导线接头 接头包扎 线路检查绝缘遥测。（）穿线：穿线之前应先把带线穿入，目的是检查管路是否通畅，管路的走向及盒箱的位置是否接插入带线的盘圈内并折四压实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位。导线根数较多时或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑扎线缠绕，绑扎牢固，使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。（）质量标准：导线和规格、型号必须符合设计要求和国家标准的规定。照明线路的绝缘电阻值应不小于1M，动力线路的绝缘电阻值不应小于1 M。接地（接零）线截面选用正确，连接牢固，严密包扎，绝缘良好，不伤线芯，导线在管内无接头。不同回路、不同电压和交流与直流的导线不得穿入同一管内。导线做电气连接时，必须削掉绝缘再连接，而后加焊。导线接头不能增加电阻值，不得降低绝缘强度。、金属线槽安装：（1）材料要求：金属线槽及其附件应采用经过镀锌处理或静电喷涂的定型产品，其规格、型号应付合设计要求。线槽内外应光滑、平整、无棱刺，不应有扭曲、翘边等变形现象。（2）安装方式与要求：本工程电缆沿金属线槽敷设，安装方式参考标准图集92DQ5图号552变径接头直通方式。具体安装高度详见施工图，具体做法详见92DQ5553方法施工。（3）金属线槽安装：安装方法为吊装，并使用吊杆固定在顶板上，固定点的间距均按规范要求一般不应大于1.5-2 m。根据标准规定使用镀锌电缆桥架可以不做跨接地线，搭接处应使用镀锌螺母、平垫、弹簧垫等、电缆桥架和线槽等金属构件根据设计要求应喷耐火涂料。使用静电喷涂线槽时必须做跨接地线，截面积不小于6mm2。从配电间内的配电柜引出的电缆桥架均通长敷设一条254 mm镀锌扁钢作为接地干线，与其它配电相线连接，以作为总等电位联结。8、电缆敷设：电缆型号、电压、规格应符合设计要求，电缆外观应无损伤，绝缘良好，应使用1000V摇表现场摇测，应符合规范要求，电缆全部采用5芯，接线采用TN-C-S系统方式接线，电缆的最小弯曲半径应符合下列要求：钢铠护套 20D、聚氯乙烯绝缘电力电缆 10D，控制电缆 10D。电缆敷设在桥架内应整齐，接头应相互错开不宜交叉。标志牌装设应符合下列要求：电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内电缆上应装设标志牌。、开关、插座安装：（）材料要求：所有开关、插座规格、型号必须符合设计要求并有产品合格证。（）开关安装：所有开关为合格产品，扳把开关均采用暗装，走廊楼道灯开关采用声光控延时开关。开关安装高度距地面为1.4 m，操作应灵活，节点接触可靠，同一场所的开关切断位置应一致，相线经开关控制，开关距门口为150-200 mm。开关面板应端正，严密并与墙面平，开关位置与等位相对应，同一室内开关方向应一致，成排安装的开关高度应一致，高低差不应大于2 mm。（）插座安装：所有插座回路加装漏电开关，面对插座的右极接相线，左极接零线，单相三孔及三相四孔的接地或零线均应在上方。同一室内安装的插座高低差不大于5mm，成排安装的插座高低差不大于2mm，暗装的插座应有专用盒，盖板应端正严密并与墙面平。电源插座和弱电插座相距大于500 mm。10、配电箱安装：（）材料要求：根据设计要求，本工程采用的配电箱有照明、动力、应急照明电源等。所有配电箱内均设有N母线和PE母线。箱体应有一定得机械强度，周边平整无损伤，油漆无脱落。各种电气开关应安装牢固。配电箱门开启自由，导线排列整齐，导线压接牢固。并有生产许可合格证、合格证、CCC认证。（）配电箱固定：根据设计要求，各配电箱的位置和预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好然后用水泥沙浆填实周边并抹平整，周边间隙对称，贴脸平整不歪斜，螺丝垂直受力均匀，其垂直度允许偏差为3mm。总配电箱落地安装，公共配电箱均距地1.5m挂墙或嵌墙安装，户（室）内分箱距地1.8m嵌墙暗装。配电箱（柜）上的母线应有黄（A）、绿（B）、红（C）、蓝（N）、黄绿（PE）标识。11、灯具安装：（）材料要求；所有灯具的型号、规格必须符合设计要求和国家标准的规定，灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘的现象，所有灯具应有产品合格证及CCC认证。价格便宜些 服务热情周到 店面装饰有个性 商品新颖多样（）灯具安装：）荧光灯的安装：本工程采用的荧光灯安装方式采用吊链式安装。吊链式安装应根据灯具的安装高度将全部吊链编好，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管，并且灯具应高低一致。）安全出口标志灯与疏散指示灯安装：情感性手工艺品。不少人把自制的手机挂坠作为礼物送给亲人朋友，不仅特别，还很有心思。每逢情人节、母亲节等节假日，顾客特别多。本工程采用的安全标志灯和疏散标志灯都采用嵌入式壁装，安全标志灯应装在门上方0.1m处，疏散指示灯安装在距地0.4m处，安装时应注意高度一致。应按灯具的外型选择合适的位置使其平正不歪斜。据介绍，经常光顾“碧芝”的都是些希望得到世界上“独一无二”饰品的年轻人，他们在琳琅满目的货架上挑选，然后亲手串连，他们就是偏爱这种的方式，完全自助。）吸顶灯具的安装：（二）DIY手工艺品的“热卖化”吸顶式灯具的安装应用塑料涨栓和自攻螺丝将灯具固定在顶板上，然后将电源线压入灯内的端子板上，灯具安装应顺直，不应有缝。8、你是如何得志DIY手工艺制品的？）筒灯安装：筒灯安装方式为嵌入式安装。安装注意预留孔的大小、尺寸一定要准确，间距平均，距离一致。走道内筒灯应在中间位置，安装时要注意吊顶内其它的热力管道，所有世界上的每一个国家和民族都有自己的饰品文化，将这些饰品汇集到一起再进行新的组合，便可以无穷繁衍下去，满足每一个人不同的个性需求。灯具安装一定要与土建专业和装修施工密切配合。图1-4大学生购买手工艺制品目的1、接地系统：夏日的街头，吊带装、露背装、一步裙、迷你裙五彩缤纷、争妍斗艳。爱美的女孩们不仅在服饰搭配上费尽心机，饰品的选择也十分讲究。可惜在商店里买的项链、手链、手机挂坠等往往样式平淡无奇，还容易出现雷同现象。本工程采用总电位连接，基础圈梁内应有两根以上主筋相焊接作为接地极。各种进出建筑的金属管道应与此主筋可靠连接。总等电位接地母排设配电间内，与防雷接地及重复接地相连接，接地电阻不大于1。还有一点就是公司在“碧芝自制饰品店”内设立了一个完全的弹性价格空间：选择饰珠的种类和多少是由顾客自己掌握，所以消费者可以根据自己的消费能力进行取舍；此外由于是顾客自己制作，所以从原料到成品的附加值就可以自己享用。电源进线处做重复接地，在室外敷设一条404mm镀锌扁钢作为接地极。电气设备金属外壳均应可靠接地。安装高度低于2.4米的灯具金属外壳与PE线相连。在电气竖井内由配电间内接地母排沿金属线槽内侧敷设一条254 mm镀锌扁钢至顶层作为接地保护。在现代文化影响下，当今大学生对新鲜事物是最为敏感的群体，他们最渴望为社会主流承认又最喜欢标新立异，他们追随时尚，同时也在制造时尚。“DIY自制饰品”已成为一种时尚的生活方式和态度。在“DIY自制饰品”过程中实现自己的个性化追求，这在年轻的学生一代中尤为突出。“DIY自制饰品”的形式多种多样，对于动手能力强的学生来说更受欢迎。精品文档
