Autork电动门调试
1. 基本菜单

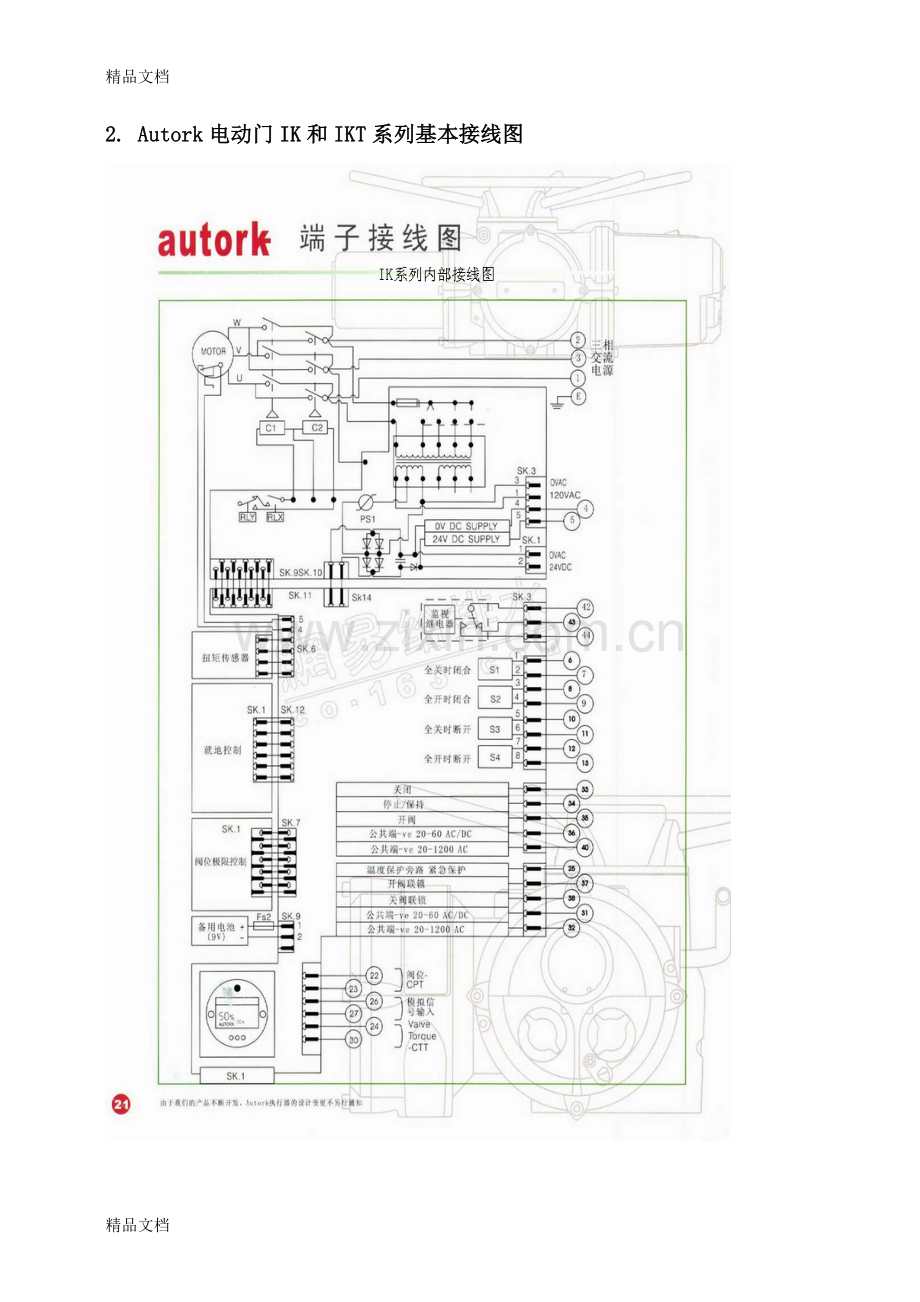

2. Autork电动门IK和IKT系列基本接线图

3. 接线端子

Rotork电动门调试
1. 基本菜单（遥控型）

2. Rotork电动门IQ、IQT及Q系列基本接线图

瑞基电动门调试
1. 基本菜单

2. 瑞基RA执行器基本接线图

上仪电动门调试
1. 基本菜单（遥控型）

A型 开关机构的调试
一般顺时针为阀门关闭方向，逆时针为开启方向。用内六角扳手拆开开关机构罩盖上三只螺钉，取下罩盖，先调整关行程。松开两个锁紧螺母，使其朝螺丝轴的外侧两个后端移动，再逆时针转三圈来放松离合器螺母，现在螺丝轴可以用手指转动。
1. 全关闭位的调整
用手指转动螺丝轴，带动移动螺母直到移动螺母顶到棘爪。继续转动螺丝轴，直到通过杠杆作用的超程导向件撞击超越止档为止。当移动到终端时，将会听到微动开关动作的卡嗒声，握住超程导向件压倒撞击开关，然后拧紧离合器螺母。然后放开超程导向件，现在导向件不应该离开止档，并且将不会听到开关复位声，如果听到复位声则表明没有调整好。
2. 全开位的调整
操作电动门在全开位置，不要往回转。用一只手握住超程导向件顺时针压下，使其触到止档，顺时针转动锁紧螺母沿着螺丝轴直到触到转动螺母。推动垫圈沿着螺丝轴直到它触到锁紧螺母。然后向下转动另一锁紧螺母直到它把两只锁紧螺母和垫圈夹在一起，然后轻轻拧紧锁紧螺母。放开超程导向件，现在如过没听到复位的咔哒声，说明已调整好。
3.力矩值的选择
选择器A和B调整旋钮的调整必须在力矩开关未切断电动机之前进行，选择合适于阀门的力矩值。从理论上讲，关闭阀门只需要最小的力矩值即可。但实际上，这个力矩值将随阀门的规格型号变化而变化；也随外界因素如温度、应用方法等变化而变化。
基于上述因素，建议在刚开始调整之前，可将选择器A力矩最小值调整第一校准位置（A为关阀力矩）。如果这样调整后，执行机构仍不能关紧阀，则继续调整增大关阀力矩。
选择器B（B为开阀力矩）应该调整到最大值，除非阀门制造者有特殊说明不能这样调整。力矩设定调整器上装有锁紧薄片，这样可以阻止非权威人士随意拨动最初得的调整。调整全开和全关力矩到所需要的值后，通过弯曲合适的薄片锁紧设定。如果阀门开启时不考虑限力矩值，那么可转动力矩调整器指示在“增强”位置，在此位置不必紧锁。

2. 上仪AI和A系列执行器基本接线图
上仪AI系列接线图
执行机构基本接线图A3000-000，基于行程中间、电源断电状态
