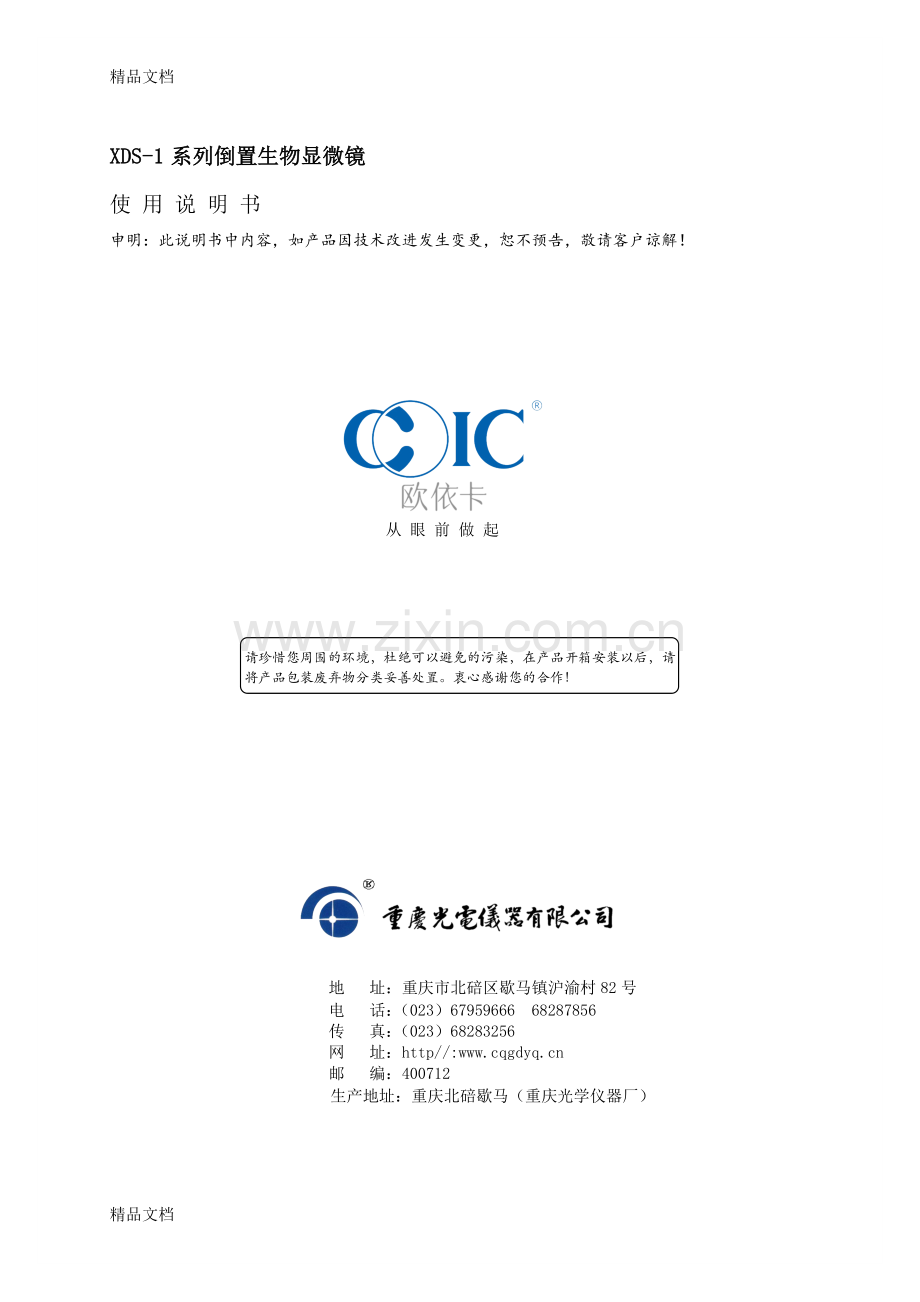

XDS-1系列倒置生物显微镜
使用说明书
医疗器械生产企业许可证编号：渝食药监械生产许20060009号
医疗器械注册号：渝食药监械（准）字2011第2220106号
产品标准：YZB/ 渝 0048-2007;GB/T2985-2008
在您使用XDS-1系列倒置生物显微镜之前，请您仔细地阅读本使用说明书。它可以指导您正确使用，免除错误操作造成仪器损坏，同时帮您获得最佳观察效果。
0调
XDS-1系列倒置生物显微镜
使 用 说 明 书
申明：此说明书中内容，如产品因技术改进发生变更，恕不预告，敬请客户谅解！
从 眼 前 做 起
请珍惜您周围的环境，杜绝可以避免的污染，在产品开箱安装以后，请将产品包装废弃物分类妥善处置。衷心感谢您的合作！
地 址：重庆市北碚区歇马镇沪渝村82号
电 话：（023）67959666 68287856
传 真：（023）68283256
网 址：http//:
邮 编：400712
生产地址：重庆北碚歇马（重庆光学仪器厂）
目 录
1. 用途……………………………………………………1
2. 规格……………………………………………………1
3. 安装……………………………………………………3
4. 使用…………………………………………………....5
5. 维护保养………………………………………………7
6. 常见故障与排除方法…………………………………9
7. 标准配套表……………………………………………10
（图一）XDS-1B型外形图
（图二）XDS-1A型外形图
1. 用 途
XDS系列实验室倒置生物显微镜配备有特殊设计的长工作距离平场消色差物镜、长工作距离聚光镜和相衬装置，采用倒置式结构，因而特别适合于附着在培养皿底或悬浮在培养基中的活体观察，是细胞培养、组织培养及微生物研究的必备仪器，在水质鉴定、食品检验、化学反应沉淀物和晶体结构分析等工作中亦可发挥巨大作用，可广泛应用于生物医学、环境保护、工农业生产、教学、科研等诸多行业和部门。
2. 规 格
2.1 物镜
标记
类别
放大倍数
数值孔径
(N.A.)
工作距离
(mm)
盖玻片厚度
(mm)
备注
LWD PLAN 10/0.25
LWD PLAN 25/0.40
LWD PLAN 40/0.60
长距平场消色差
10´
25´
40´
0.25
0.40
0.60
7.9
5
3
1.5
LWD PLAN ph 10/0.25
LWD PLAN ph 25/0.40
LWD PLAN ph 40/0.60
长距平场消色差负相衬
10´
25´
40´
0.25
0.40
0.60
7.9
5
3
1.5
绿色标志
2.2 目镜
标记
类别
放大倍数
焦距(mm)
视场直径
(mm)
附注
WF10´
广角目镜
10´
25
f20
WF16´
广角目镜
16´
15.6
f14
S 5´
摄影目镜
5´
25
f9.5
S 6.3´
摄影目镜
6.3´
21.6
f7.6
选购
S 0.65´
摄像目镜
0.65´
选购
DZ 11´
对中目镜
11´
PF 10´
平场分划目镜
10´
25
f17.4
格值 0.1mm
精品文档
2.3 总放大倍数
物镜
总放大倍数
目镜
10´
25´
40´
观
察
WF 10´（φ20）
100´
250´
400´
WF 16´（φ14）
160´
400´
640´
摄
影
S 5´
50´
125´
200´
S 6.3´
63´
158´
252´
2.4 载物台
纵横方向行程50mm×75mm，刻尺格值1mm，
2.7粗微调焦组
粗微调焦手轮同轴安装，粗动行程10mm，微动手轮格值0.002mm。
2.8双目瞳距调节范围 55~75mm.
2.9 摄影幅面 24mm´36mm.
2.10 摄像装置 选配
2.11 电源
输入: 220V50Hz (或 110V60Hz)
保险丝管: f5´20 1A
游标格值0.1mm。
2.5 光源
6V20W 卤钨灯，亮度可调。
2.6 聚光镜组
产品型号
聚光镜数值
孔径N.A.
工作距离
(mm)
相衬环板
滤色片
XDS-1A
0.40
27.4
25´ (插片)
黄、绿、兰、灰（中性）
XDS-1B
0.32
47
10´，25 ´，40´ (滑板)
3 安 装
（图三）安装图
3.1 将主机向后仰置于工作台上，注意不要碰坏保险丝盒（4-1）和电源插座（4-2），用内六角扳手（5-3）将四颗内六角螺钉（4-3）旋进底座左右两侧的四个螺孔中（注意不旋到底，留出丝柱长度约8mm），如图（四）所示。
3.2 让左右翼托臂板（5-1）（5-2）侧壁上的两槽分别对准内六角螺钉，将两翼挂在主机底座两侧（注意托臂板左右方向），调整至三者支承面基本齐平时，旋紧内六角螺钉，使两翼托臂板牢固地与主机联结（图五）。
3.3 将主机竖立，平稳放置于工作台上。
3.4 双筒目镜组安装于主机双目接座上，用滚花螺钉止紧。
3.5 选择一对目镜插入目镜筒中。
3.6 按倍率大小顺序将物镜旋入转换器螺孔中。
3.7 将活动聚光镜插片插入聚光镜插孔中。（对XDS-1型产品）
3.8 将相机背壳接圈上的红点对准主机上相机接口处的标记，轻轻旋入，使相机背壳联接于主机上。
3.9 检查电源电压与仪器要求一致后，连接好电源线。
（图四）主机底座图
（图五）托臂板安装图
4 使 用
4 使 用
（图六）仪器主体图
4.1将亮度调节柄（6-1）调至最小位置，接通开关（6-2），再将亮度调节手柄调至适中位置。
4.2将标本置于载物台（6-3）上，使用低位同轴手轮就（6-4）可方便地操纵载物台作X、Y方向移动，并可从刻尺和游标定出观察目标的位置。载物台上可安装不同的载物片，试管压片等，以适应不同的使用场合。对于XDS-1型，若标本容器高度超过27.4mm，可将聚光镜（8-5）从水平方向转出光路，形成临界照明系统。若再将活动聚光镜插片（8-6）抽出，则可获得平行光照明系统。
4.3 手握转换器（6-7）外缘转动转换器，将低倍物镜置入光路，通过目镜观察，使用粗微调焦手轮（6-8）（6-9）使标本成象清晰（当手轮向箭头所示方向旋转时，转换器向上运动）。
4.4 将高倍物镜置入光路，用右目镜观察，调整微动手轮使成像清晰。用左目镜观察，调整视度调节圈（7-1）使成像清晰。
（图七）双目镜组
4.5 双手握左右目镜筒（7-2）相对转动，可在55-75mm范围内调整双目瞳距与观察者瞳距一致（双像重合）。
（图八）灯源及聚光镜组
4.6 换用所需倍数的物镜，对XDS-1型，插入活动聚光镜片（8-6），拨动视场光栏拨杆（8-1）将视场光栏关小；调整聚光镜升降手轮（8-2），使视场光栏成像清晰；调整聚光镜调节螺钉（8-3），使视场光栏像与目镜视场光栏同心，并将视场光栏打开至其像在视场中刚好消失为止。
（对XDS-1A型，只需将环板滑座（8-4）移至中间的开孔位置，无须调整聚光镜中心。）
4.7 取下目镜直接从目镜筒中观察，孔径光栏拨杆（8-7）调整孔径光栏大小，使其像充满物镜出瞳（后光孔）的80%左右，便能获得较好的衬度。通常更换物镜时都应作此项调整。
4.8 调整并列的三个灯源调节手柄（8-8），使灯丝成像于孔径光栏正中（可临时放一白色纸片在聚光镜保护玻璃上观察）。
XDS-1A不需调整。
4.9滤色片选择
4.9.1 XDS-1型的滤色片转盘（8-9）中已装入各种颜色滤色片，转动转盘到定位位置，则转盘侧面标记色的滤色片已进入光路。
4.9.2 使用XDS-1A型时，应将选用的滤色片装入滤色片插座（8-10）。
（图九）相衬装置
4.10 相衬观察
4.10.1对XDS-1型
4.10.1.1 将环板片（9-1）插入聚光镜相应插孔中。
4.10.1.2 孔径光栏开至最大。
4.10.1.3 相应放大倍数的相衬物镜置入光路。
4.10.1.4 在一个目镜筒中换用对中目镜观察，调节对中目镜的视度调节圈（9-2），并稍调节聚光镜升降手轮，使环板上的亮圈和相板上的暗环成像同时清晰。
4.10.1.5 转动环板座调节螺钉（８-１１），使环板和相板的中心重合。
4.10.1.6 取下对中目镜，换上广角目镜，即可进行相衬观察。
4.10.2 对ＸＤＳ-１Ａ型
4.10.2.1环板（９-３）装入环板滑座（９-４）中（可同时装两种）将环板滑座中与所用相衬物镜倍数标记相同的环板推入光路。
4.10.2.2 孔径光栏开至最大，即可进行相衬观察。
4.11 摄影及摄像
（图十）摄影摄像装置
4.11.1 胶卷装入相机背板内，装上快门线，将摄影拉杆（６-５）拉出到定位位置，放下相机里的反光镜，取景器中便能看到标本像。
4.11.2 １０Ｘ分划目镜插入目镜筒内，调整分划目镜视度圈及粗微动调焦手轮，使分划板与标本同时成像清晰。
4.11.3 选择适当亮度和暴光时间，将相机中的反光镜提起，即可按下快门拍摄。
4.11.4 摄像
旋下相机接口（１０-１），换上Ｃ型标准接头（１０-２）再联结好摄像头，按摄录像装置
的说明书安装好摄录像系统。将摄影拉杆
（６-５）拉出到定位位置时，监视器上便会出现从目镜中所见的图像。
4.11.5更换摄影或摄像目镜
为增加摄影或摄像倍率，可用选购的Ｓ６.３Ｘ摄影目镜取代已装入仪器主体中的Ｓ５Ｘ摄影
目镜，方法是旋松滚花紧定螺钉（６-６），取下摄影接筒（１０-３），拨出接座（１０-４）
内的摄影目镜，换上所需摄影目镜即可。
摄像时，若需将视场中的图象全部摄入，可按上述方法换上Ｓ０.６５Ｘ摄像目镜。
4.12 粗动松紧调节及限位：转动松紧调节手轮（６-１０），可调整粗动手轮的松紧；限位手轮（６-１１）可以限定物镜转换器上升的最高位置，以便快速准焦。
4.13更换灯泡
4.13.1 ＸＤＳ-１型：切断电源，松开不脱出螺钉（８-１２），取出灯座，向上轻轻地拨出灯泡，再将新的灯泡小心插入即可。
4.13.2 ＸＤＳ-１Ａ型：切断电源，松开滚花螺钉（８-１３），取下灯罩，轻轻的拨出灯泡，小心插入新的灯泡即可。
4.14 更换保险丝：切断电源，旋下保险丝盒盖（６-１２）即可更换保险丝。
5. 维 护 保 养
5.1 仪器应在阴凉、干燥、无尘、防震、无酸碱蒸汽的环境里使用。
5.2 仪器出厂时均经严格校正，不得自行拆卸。
5.3 使用和搬运时，动作要轻柔，避免强烈振动和碰撞。
5.4 外露镜片表面不得用手触摸，其上的灰尘污物可用洗耳器或柔软毛刷去除，必要时可用清洁软布沾少许二甲苯或酒精乙醚（３：７）混合液擦拭。
5.5 仪器不工作时应切断电源，罩好防尘罩。停用时间较长时，最好将物镜、目镜、双筒目镜组、照相机等从主机上取下放入干燥器中，同时在主机上盖上相应的防尘罩，再用防尘
6. 常 见 故 障 与 排 除 方 法
故障类型
产生的原因
排除方法
接通开关时灯不亮
插头接插不可靠
灯泡已坏
保险丝已坏
重新接插
换灯泡
换保险丝
灯泡闪烁或亮度不稳定
灯泡未插好
重新插好
视场亮度不均匀
灯泡未调中
视场光栏未调中（ＸＤＳ-１型）
镜片上有脏物
物镜转换未定位
环板滑座未移到定位位置
滤色片转盘未转到定位位置
按４.８重调
按４.６重调
擦除之
将转换器转达定位位置移到
定位位置
转到定位位置
视场中亮度不够
孔径光栏太小
明场观察时环板未移出光路
镜片上有脏物
按４.７重调
将环板插片抽出
（ＸＤＳ-１型）或环板滑座移至中间的开口位置（ＸＤＳ-１Ａ型）擦除之
成像质量不好
未使用标准厚度的培养皿
培养皿底部光学性能太差
明场观察时使用了相衬物镜
孔径或视场光栏开得太大
用本公司提供的培养皿
用本公司提供的培养皿
换物镜
按４.６，４.７重新调节
观察疲劳
视度调节圈未调节好
按４.４重调
左右眼不能同时看到图象
双眼瞳距未调好
按４.５重调
相衬效果不佳
环板与物镜不匹配
环板与相板中心不重合
培养皿底部平面性太差
检查环板标记是否与物镜倍数一致
按４.１０.１.４和４.１０.１.５重新调节
用本公司提供的培养皿
摄影质量不佳
调焦时未使用分划目镜
或分划目镜视度未调准
按快门前相机反光镜未提起
按４.１１.２重新调节
暴光前将相机中的反光镜提起
7. 标 准 配 套 表
项目
名称及参数
配置数量／台
订货号
XDS-1A
型
XDS-1B
型
ＸＤＳ-１型主机
（含底座左右托臂板，四颗内六角螺钉及扳手）
1
XDS-1A型主机
（含底座左右托臂板，四颗内六角螺钉及扳手）
1
目镜
WF10´
２
２
EW10
WF16´
２
２
EW16
DZ11´ (对中)
１
EC11
PF10´ (平场分划)
１
１
CEPr10b
长距平场消色差物镜
LWD PLAN 10´/0.25 160/1.5
１
１
B-OLPr10
LWD PLAN 25´/0.4 160/1.5
１
１
B-OLPr25
LWD PLAN 40´/0.6 160/1.5
１
１
B-OLPr40
长距平场消色差相衬物镜
LWD PLAN ph 10´/0.25 160/1.5
１
B-OLPph10
LWD PLAN ph 25´/0.4 160/1.5
１
１
B-OLPph25
LWD PLAN ph 40´/0.6 160/1.5
１
B-OLPph40
摄影
135 DF型照相机
1
1
快门线
1
1
插片
黄色
1
Cu02-6
绿色
1
Cu02-5
蓝色
1
Cu02-4
灰色（中性）
1
Cu02-7
标本固定器
载物片座
１
１
33X-4
载物片（三）
１
１
9J-8
载物片 (四)
１
１
9J-9
载物片 (五)
１
１
33X-5
压片簧
２
２
CL02
培养皿
培养瓶
２
２
7X.5.1
培养皿
２
２
7X.5.2
灯泡
6V20W 卤钨灯
３
３
25X环板插片
1
9103
活动聚光镜插片
1
33´.3.2.1
环板滑座
1
LS08.3
10X环板
1
LS08.5-27
25 X环板
1
LS08.6-29
40 X环板
1
LS08.7-31
转轴双目
１
１
TBR03
选购件
测微尺（格值０.０１mm）
1
1
S 6.3´ (摄影目镜)
1
1
S 0.65´ (摄像目镜)
1
1
Ｃ型标准接头
1
1
摄录像装置
1
1
