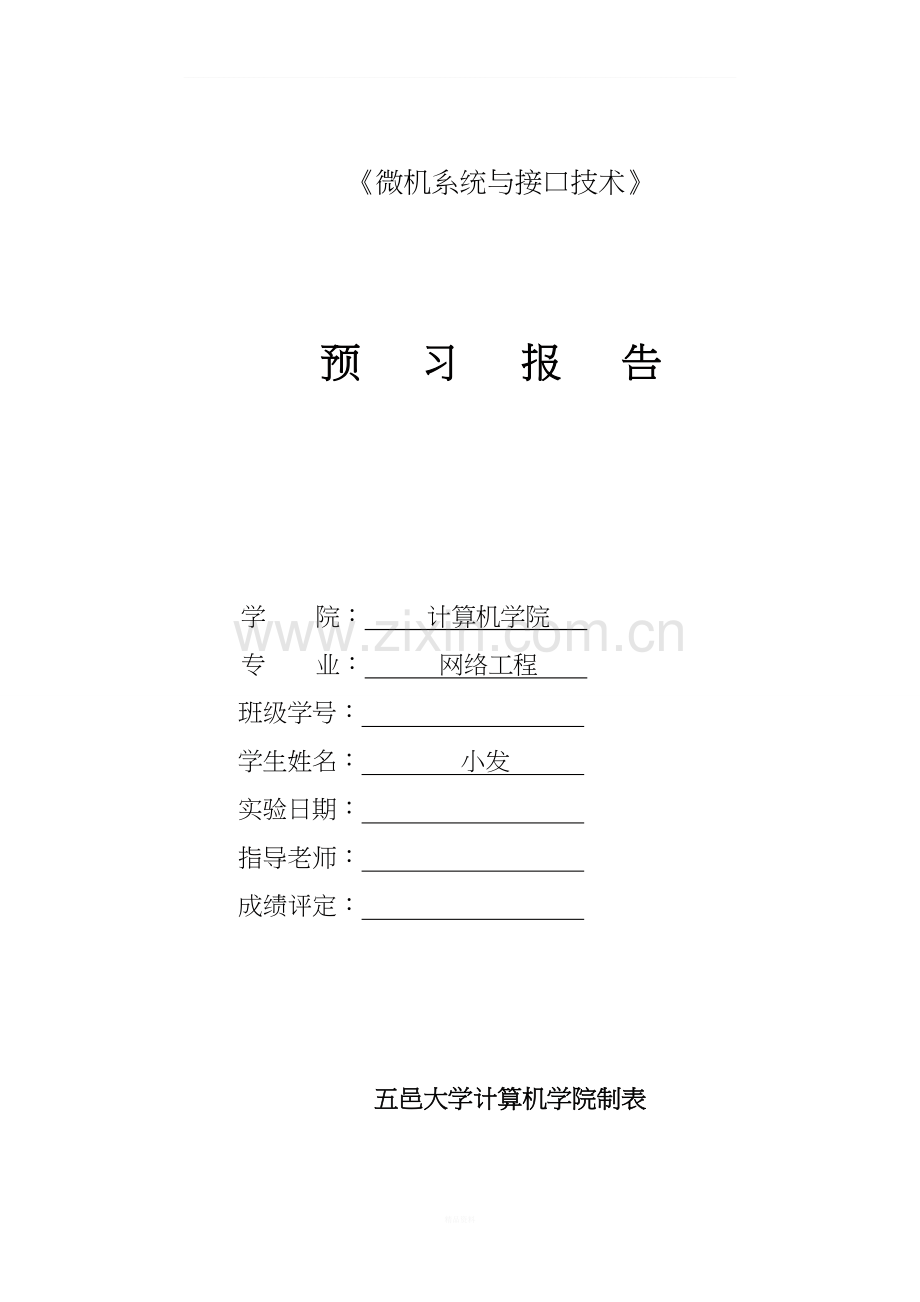

《微机系统与接口技术》
预 习 报 告
学 院： 计算机学院
专 业： 网络工程
班级学号：
学生姓名： 小发
实验日期：
指导老师：
成绩评定：
五邑大学计算机学院制表
一， 实验目的
1， 学习并掌握8255 的工作方式及其应用。
2， 掌握 8255 典型应用电路的接法。
3， 掌握程序固化及脱机运行程序的方法。
二， 实验设备
PC机器一台，TD-PITE实验装置或TD-PITC实验装置一套
三， 实验内容
1，基本输入输出实验。编写程序，使 8255 的 A 口为输入，B 口为输出，完成拨动开 关到数据灯的数据传输。要求只要开关拨动，数据灯的显示就发生相应改变。
2，流水灯显示实验。编写程序，使 8255 的 A 口和 B 口均为输出，数据灯 D7～D0 由 左向右，每次仅亮一个灯，循环显示，D15～D8 与 D7～D0 正相反，由右向左，每次 仅点亮一个灯，循环显示。
四 实验内容及步骤
1. 基本输入输出实验
本实验使 8255 端口 A 工作在方式 0 并作为输入口，端口 B 工作在方式 0 并作为输出口。
实验接线图如图 6 所示，按图连接实验线路图。用一组开关信号接入端口 A，端口 B 输出线接至一组数据灯上，然后通过对 8255 芯片编程来实现输入输出功能。具体步骤如下述：
（1） 实验接线图如图 1-4所示，按图连接实验线路图。
（2） 编写实验程序，经编译、连接无误后装入系统。
（3） 运行程序，改变拨动开关，同时观察 LED 显示，验证程序功能。
（4） 点击“调试”下拉菜单中的“固化程序”项，将程序固化到系统存储器中。
（5） 将短路跳线 JDBG 的短路块短接到 RUN 端，然后按复位按键，观察程序是否正常运行；关闭实验箱电源，稍等后再次打开电源，看固化的程序是否运行，验证程序功能。
（6） 实验完毕后，请将短路跳线 JDBG 的短路块短接到 DBG 端。

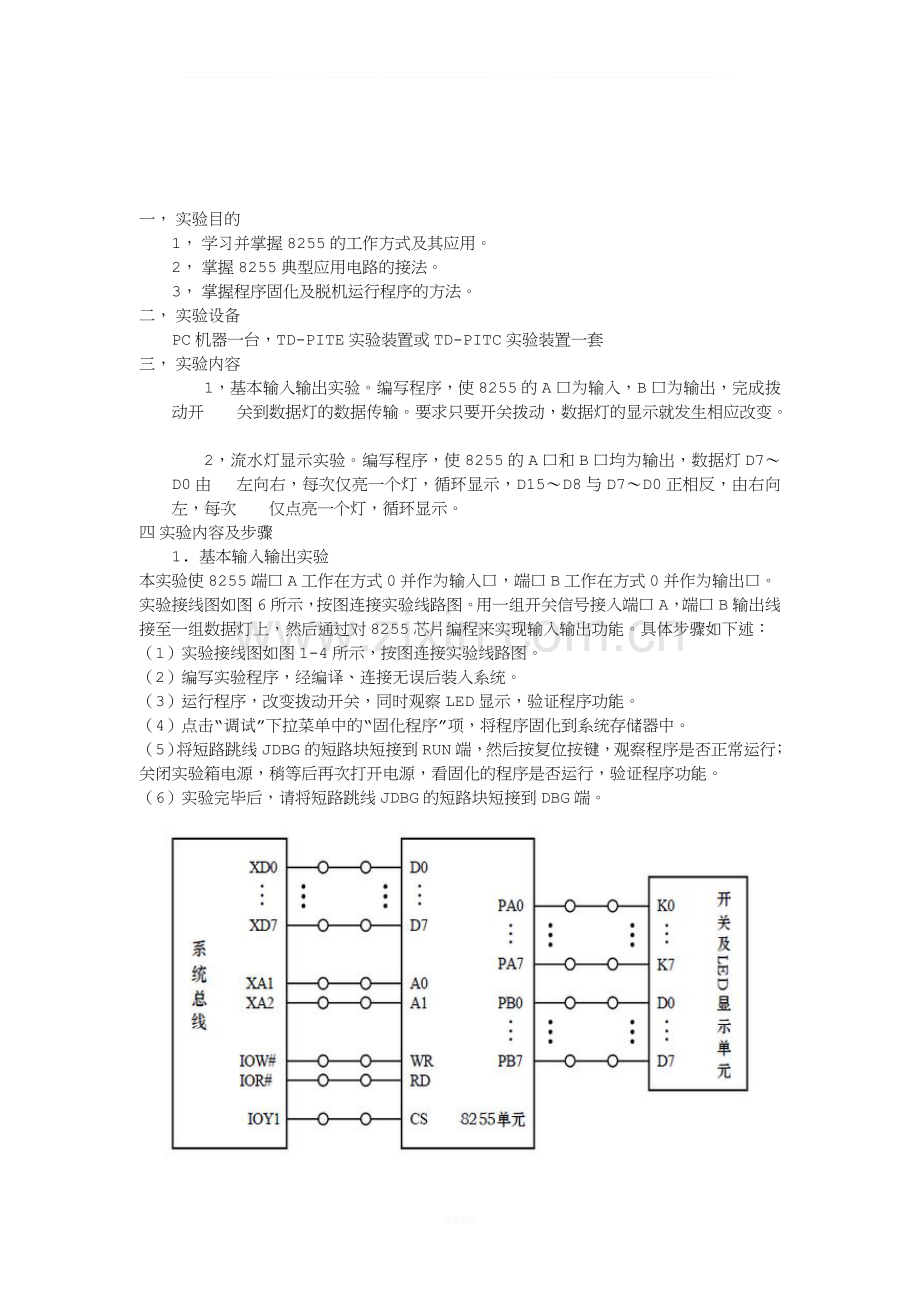

图1-4 8255基本输入输出实验接线图
实验程序清单（A82551.ASM）
SSTACK SEGMENT STACK
DW 32 DUP(?)
SSTACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV DX, 0646H
MOV AL, 90H
OUT DX, AL
AA1: MOV DX, 0640H
IN AL, DX
CALL DELAY
MOV DX, 0642H
OUT DX, AL
JMP AA1
DELAY: PUSH CX
MOV CX, 0F00H
AA2:
PUSH AX
POP AX
LOOP AA2
POP CX
RET
CODE ENDS
END START
流水灯显示实验：
使 8255 的 A 口和 B 口均为输出，数据灯 D7～D0 由左向右，每次仅亮 一个灯，循环显示，D15～D8 与 D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。实验接线图如下图 所示。实验步骤如下所述：
（1）按图 1-5连接实验线路图。
（2）编写实验程序，经编译、链接无误后装入系统(具体实验步骤和实验1基本
类似)。
（3） 运行程序，观察 LED 灯的显示，验证程序功能。
（4） 自己改变流水灯的方式，编写程序。
（5） 固化程序并脱机运行。
图1-5 8255流水灯实验接线图
实验程序清单（A82552.ASM）
SSTACK SEGMENT STACK
DW 32 DUP(?)
SSTACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV DX, 0646H
MOV AL, 80H
OUT DX, AL
MOV BX, 8001H
AA1: MOV DX, 0640H
MOV AL, BH
OUT DX, AL
ROR BH, 1
MOV DX, 0642H
MOV AL, BL
OUT DX, AL
ROL BL, 1
CALL DELAY
CALL DELAY
JMP AA1
DELAY: PUSH CX
MOV CX, 0F000H
AA2: PUSH AX
POP AX
LOOP AA2
POP CX
RET
CODE ENDS
END START
