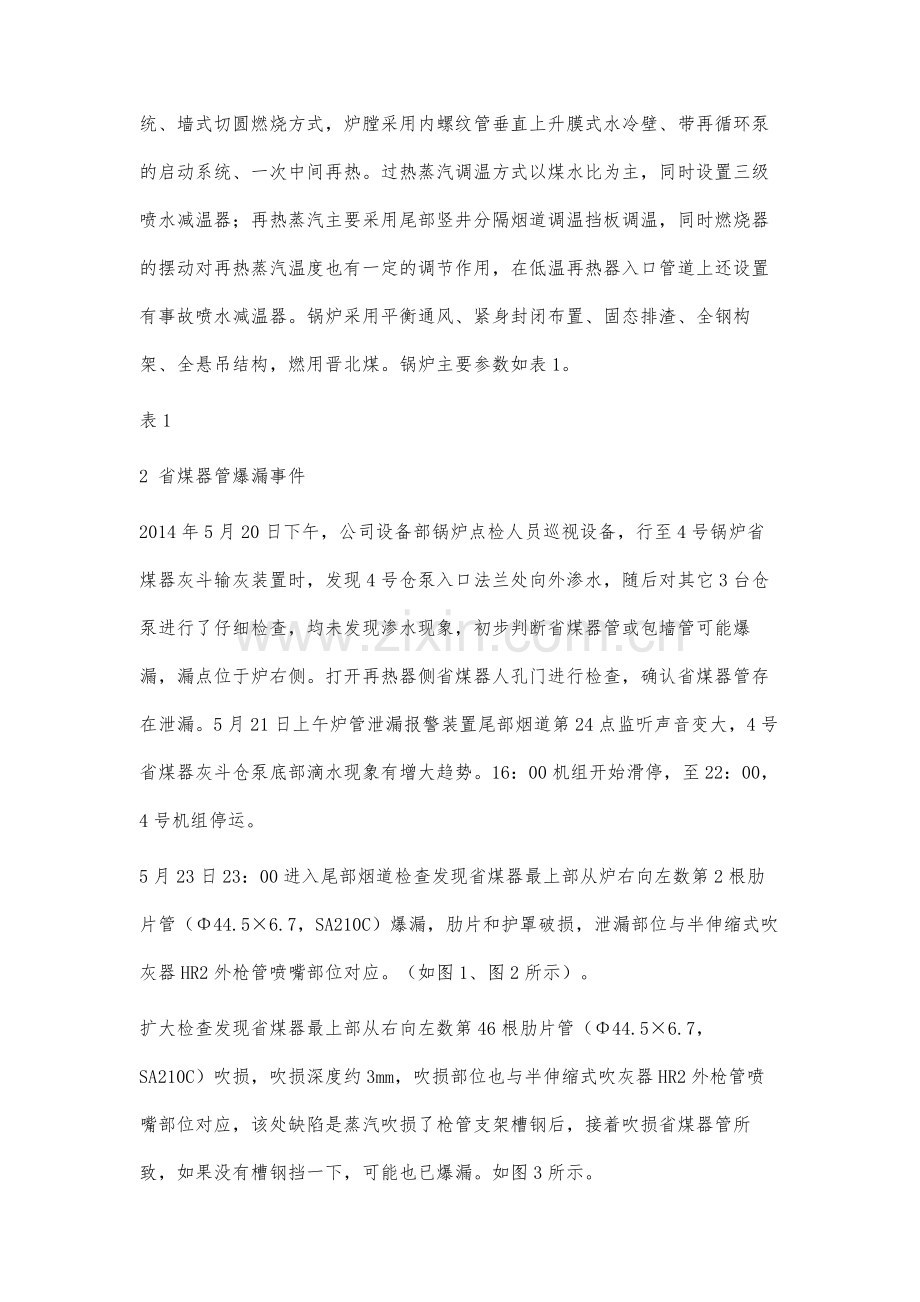

锅炉省煤器管爆漏一例原因分析及对策 陈捷【摘 要】对大唐国际吕四港发电有限责任公司HG-2000/26.15-YM3型超超临界直流锅炉在运行中发生的一次省煤器管爆漏事件进行了分析，找到了爆管的原因，并采取有效措施，提高了设备的安全运行水平。【关键词】省煤器管；爆漏；锅炉0 引言锅炉省煤器管爆漏，是影响火力发电厂安全、经济运行的一个重要问题。近年来，超超临界机组的相继投产对电网的安全提出了更高要求，大机组非停对电网的压力逐渐增大。因此，加大对运行锅炉的检查维护，将受热面管爆漏的机率降到最低限度，是我们提高火力发电厂安全运行水平的一种有效手段。1 鍋炉概述大唐国际吕四港发电有限责任公司4660MW机组锅炉系哈尔滨锅炉厂有限责任公司制造的HG-2000/26.15-YM3型超超临界参数变压运行直流锅炉，采用型布置、单炉膛、改进型低NOX PM主燃烧器和MACT型低NOx分级送风燃烧系统、墙式切圆燃烧方式，炉膛采用内螺纹管垂直上升膜式水冷壁、带再循环泵的启动系统、一次中间再热。过热蒸汽调温方式以煤水比为主，同时设置三级喷水减温器；再热蒸汽主要采用尾部竖井分隔烟道调温挡板调温，同时燃烧器的摆动对再热蒸汽温度也有一定的调节作用，在低温再热器入口管道上还设置有事故喷水减温器。锅炉采用平衡通风、紧身封闭布置、固态排渣、全钢构架、全悬吊结构，燃用晋北煤。锅炉主要参数如表1。表12 省煤器管爆漏事件2014年5月20日下午，公司设备部锅炉点检人员巡视设备，行至4号锅炉省煤器灰斗输灰装置时，发现4号仓泵入口法兰处向外渗水，随后对其它3台仓泵进行了仔细检查，均未发现渗水现象，初步判断省煤器管或包墙管可能爆漏，漏点位于炉右侧。打开再热器侧省煤器人孔门进行检查，确认省煤器管存在泄漏。5月21日上午炉管泄漏报警装置尾部烟道第24点监听声音变大，4号省煤器灰斗仓泵底部滴水现象有增大趋势。16：00机组开始滑停，至22：00，4号机组停运。5月23日23：00进入尾部烟道检查发现省煤器最上部从炉右向左数第2根肋片管（44.56.7，SA210C）爆漏，肋片和护罩破损，泄漏部位与半伸缩式吹灰器HR2外枪管喷嘴部位对应。（如图1、图2所示）。扩大检查发现省煤器最上部从右向左数第46根肋片管（44.56.7，SA210C）吹损，吹损深度约3mm，吹损部位也与半伸缩式吹灰器HR2外枪管喷嘴部位对应，该处缺陷是蒸汽吹损了枪管支架槽钢后，接着吹损省煤器管所致，如果没有槽钢挡一下，可能也已爆漏。如图3所示。图1图2图33 爆漏原因分析从省煤器管爆漏与吹损位置来看，造成本事件的原因应该是半伸缩式吹灰器HR2提升阀存在内漏，只要4号炉吹灰系统投运，即使半伸缩式吹灰器HR2不工作，枪管内也一直有蒸汽流动，蒸汽通过外枪管上2个喷嘴（总共有4个喷嘴，前后各2个）正对着省煤器管连续吹灰，直至吹损爆漏。暴露出的问题是，设备维护人员对运行设备的检查没有到位，吹灰器除了在投运时应做到全过程现场跟踪外，投运前的检查也必不可少，通过检查投用前的枪管温度，就能及时发现吹灰器提升阀是否有内漏问题，如果及时发现、及时处理，这一省煤器管爆漏事件是可以避免的。另外，点检人员、运行人员也未掌握现场设备运行状况，管理上存在漏洞。4 对策（1）更换省煤器最上部从右向左数第2、46根肋片管，每根管长300mm；更换半伸缩式吹灰器HR2提升阀。（2）编制锅炉吹灰器管理制度，细化点检人员、运行人员和维护人员职责分工。（3）组织点检人员、运行人员、维护人员进行一次吹灰器全面普查，对查出的问题进行处理，保证吹灰器可靠运行。针对提升阀内漏问题，三方人员应提高检查水平，改进检查方法。在吹灰电动总门开启但未吹灰时，通过测量吹灰器枪管温度的办法进行查漏，也可采取一些电厂的做法进行技术改造，在枪管处加装温度测点，尽早发现提升阀内漏问题。点检人员加强对维护人员的管理，不定期抽查吹灰器运行中吹灰器检查跟踪人员的工作状态和实际效果。另外，点检人员做好提升阀备件的材料计划、维护人员则负责提升阀检修。（4）优化吹灰。首先实现吹灰时连续疏水，先对1台锅炉的吹灰系统进行改造试验，待改造成功后，再推广至其它3台锅炉。其次，根据历次检修发现的受热面积灰状况，发电部、设备部技术人员经过讨论认为长、短吹的吹灰压力还有一定优化空间，压力可以由原来的1.8MPa调整为1.5MPa。另外，对比其它电厂一般2天1次的吹灰频率，我公司长伸缩式吹灰器、半伸缩式吹灰器6天1次、炉膛吹灰器吹2天1次的吹灰频率不高，因此暂不进行修改。（5）将吹灰器的解体检修列入大修标准项目。5 结语因1台吹灰器问题造成一次机组非停，我们从中应该吸取教训。要加强运行设备的巡检、点检和维护，对吹灰器一定要引起重视。在随后的普查中，我们发现4台锅炉共528台吹灰器中有15台吹灰器的提升阀门存在内漏问题，我们对其进行更换，消除了设备隐患。在2号炉大修中，我们加装了疏水手动门，该手动门常开，以实现吹灰时连续疏水，吹灰压力已调整为1.5MPa。在枪管处加装温度测点的技改方案也处在搜资阶段，希望能尽快实施。所有这些工作，将有效解决吹灰器对锅炉受热面的吹损问题，安全性、经济性并重。否则，这次可能吹损的是省煤器管，下次吹损的有可能是水冷壁、过热器、再热器管。责任编辑：薛俊歌 -全文完-
