16-8 蓄水屋面.doc

16-8 蓄水屋面
屋面上蓄水，由于水的蓄热和蒸发，可大量消耗投射在屋面上的太阳辐射热，有效地减少通过屋盖的传热量，从而起到有效的保温隔热作用。在屋面上蓄水，由于太阳辐射热作用（90%辐射热被水吸收）使水温升高，因水的比热较大，1kg水升高1℃时，需1000ca1的热量，这使蓄水后传到屋面上的热量要比太阳辐射热直接作用到屋面上的热量少得多。另外，蓄水屋面的水在蒸发时，需消耗大量汽化热，这也有助于屋面散热，以降低室内温度。因为屋面蓄水层每1kg水汽化需吸收热量580kcal，这对调节室内温度起到很大的作用。同时蓄水屋面对防水层和屋盖结构起到有效的保护，延缓了防水层的老化。但它要求屋面防水有效和耐久，否则会引起渗漏很难修补，所以蓄水屋面宜选用刚性细石混凝土防水层或在柔性防水层上面再做刚性细石混凝土防水层复合。蓄水屋面分为深蓄水、浅蓄水、植萍蓄水和含水屋面。深蓄水屋面蓄水深宜为500mm，浅蓄水屋面蓄水深为200mm，植萍蓄水一般在水深150~200mm的浅水中种植浮萍、水浮莲、水藤菜、水葫芦及白色漂浮物，含水屋面是在屋面分仓内堆填多孔轻质材料，上面覆盖预制混凝土板块。
蓄水屋面的最大问题是及时的水源补给，当炎热干旱季节，城市用水最紧张的时候，也是水分蒸发量最大，最需要补水的时候，如不及时补水，就会造成屋面蓄水干涸，一旦蓄水干涸，就会使刚性防水层开裂，再充水裂缝也不能愈合而发生渗漏水。含水屋面是利用平时积蓄的雨水，由于多孔材料保水性好，水分蒸发速度慢，多孔材料又有隔热作用，所以具有良好的保温隔热效果。
16-8-1 构造和对防水层要求

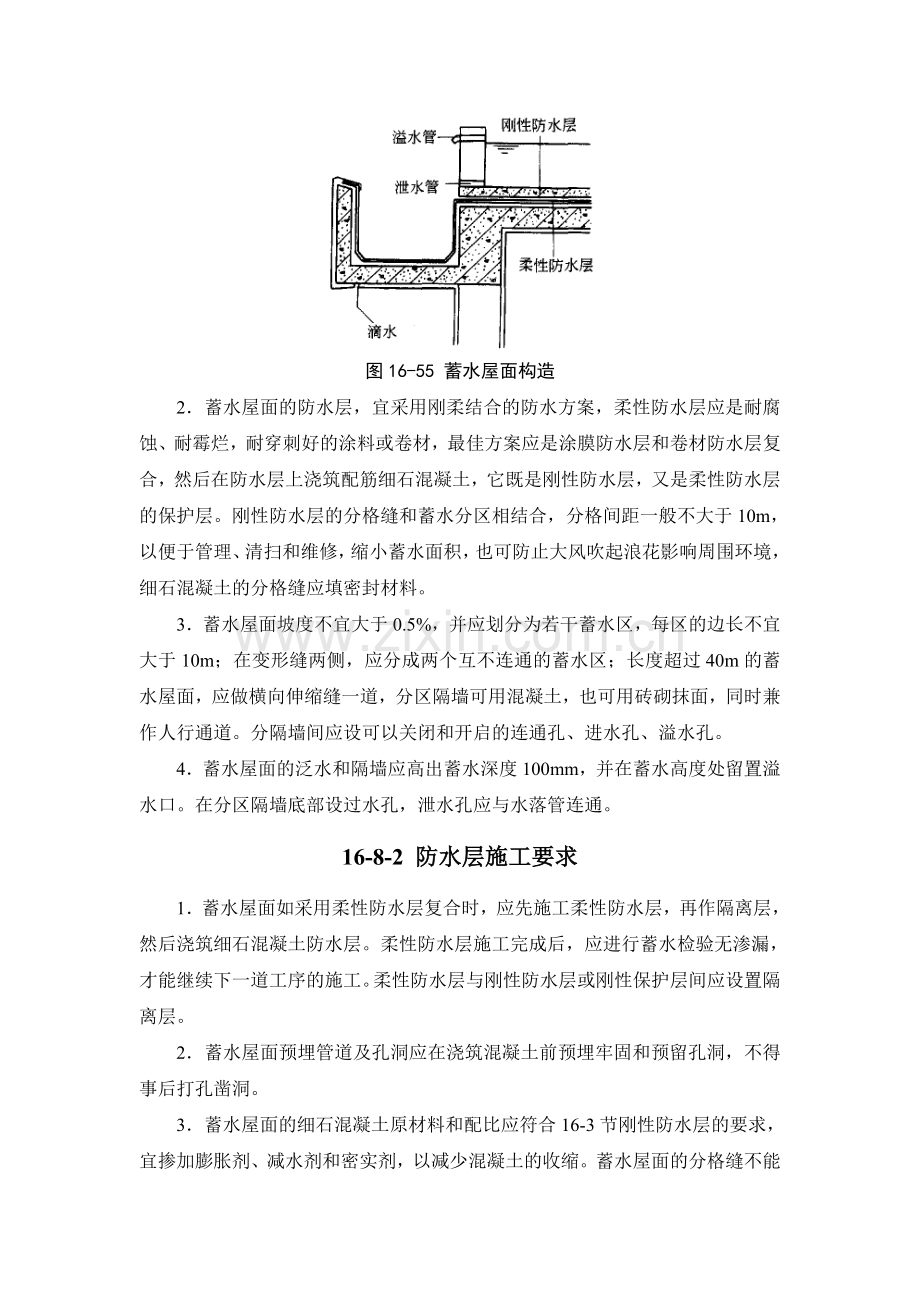

1．蓄水屋面构造见图16-55。

图16-55 蓄水屋面构造
2．蓄水屋面的防水层，宜采用刚柔结合的防水方案，柔性防水层应是耐腐蚀、耐霉烂，耐穿刺好的涂料或卷材，最佳方案应是涂膜防水层和卷材防水层复合，然后在防水层上浇筑配筋细石混凝土，它既是刚性防水层，又是柔性防水层的保护层。刚性防水层的分格缝和蓄水分区相结合，分格间距一般不大于10m，以便于管理、清扫和维修，缩小蓄水面积，也可防止大风吹起浪花影响周围环境，细石混凝土的分格缝应填密封材料。
3．蓄水屋面坡度不宜大于0.5%，并应划分为若干蓄水区，每区的边长不宜大于10m；在变形缝两侧，应分成两个互不连通的蓄水区；长度超过40m的蓄水屋面，应做横向伸缩缝一道，分区隔墙可用混凝土，也可用砖砌抹面，同时兼作人行通道。分隔墙间应设可以关闭和开启的连通孔、进水孔、溢水孔。
4．蓄水屋面的泛水和隔墙应高出蓄水深度100mm，并在蓄水高度处留置溢水口。在分区隔墙底部设过水孔，泄水孔应与水落管连通。
16-8-2 防水层施工要求
1．蓄水屋面如采用柔性防水层复合时，应先施工柔性防水层，再作隔离层，然后浇筑细石混凝土防水层。柔性防水层施工完成后，应进行蓄水检验无渗漏，才能继续下一道工序的施工。柔性防水层与刚性防水层或刚性保护层间应设置隔离层。
2．蓄水屋面预埋管道及孔洞应在浇筑混凝土前预埋牢固和预留孔洞，不得事后打孔凿洞。
3．蓄水屋面的细石混凝土原材料和配比应符合16-3节刚性防水层的要求，宜掺加膨胀剂、减水剂和密实剂，以减少混凝土的收缩。蓄水屋面的分格缝不能过多，一般要放宽间距，分格间距不宜大于10m。
4．每分格区内的混凝土应一次浇完，不得留设施工缝。
5．防水混凝土必须机械搅拌、机械振捣，随捣随抹，抹压时不得洒水、撒干水泥或加水泥浆。混凝土收水后应进行二次压光，及时养护，如放水养护应结合蓄水，不得再使之干涸。
6．分格缝嵌填密封材料后，上面应做砂浆保护层埋置保护。
7．含水屋面的每块盖板间距应留20~30mm间缝，以便下雨时蓄水。
16-8-3 质量要求和验收
16-8-3-1 质量要求
蓄水屋面工程质量主要是要求防水层质量可靠，构造设置合理，特别注意蓄水屋面一旦放水，就不能干涸，否则就会发生渗漏。当蓄水面积较大时，在蓄水区中部还应设置通道板。
16-8-3-2 质量验收
蓄水屋面质量检验项目、要求和检验方法见表16-87。
蓄水屋面质量检验项目、要求和检验方法 表16-87
检验项目
要求
检验方法
主控项目
1．设置溢水口、过水孔、排水管、溢水管
大小、位置、标高留设必须符合设计要求
观察和尺量检查
2．防水层
施工必须符合设计要求，不得有渗漏现象
蓄水至规定高度观察检查
16-8-4 使用要求
1．蓄水屋面应安装自动补水装置，蓄水后就不得干涸。
2．水面植萍时，应有专人管理。
3．防水层完成后应先行试水，合格后才可蓄水。
