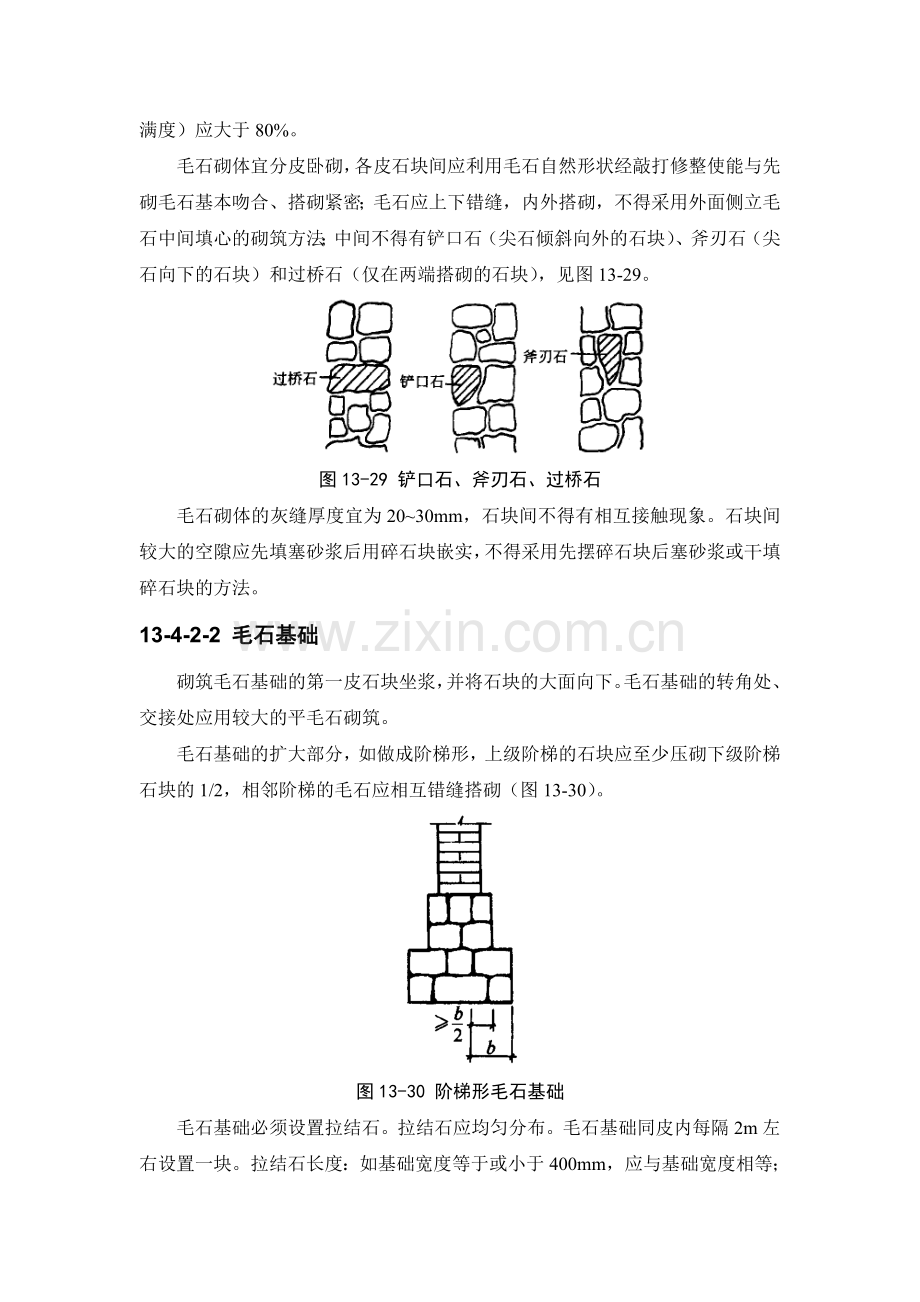

13-4 石砌体工程 13-4-1 砌筑用石石砌体所用的石材应质地坚实，无风化剥落和裂纹。用于清水墙、柱表面的石材，尚应色泽均匀。砌筑用石有毛石和料石两类。毛石分为乱毛石和平毛石。乱毛石是指形状不规则的石块；平毛石是指形状不规则，但有两个平面大致平行的石块。毛石应呈块状，其中部厚度不宜小于150mm。料石按其加工面的平整程度分为细料石、粗料石和毛料石三种。料石各面的加工要求，应符合表13-40的规定。料石加工的允许偏差应符合表13-41的规定。料石的宽度、厚度均不宜小于200mm，长度不宜大于厚度的4倍。料石各面的加工要求表13-40 料石种类外露面及相接周边的表面凹入深度叠砌面和接砌面的表面凹入深度细料石不大于2mm 不大于10mm 粗料石不大于20mm 不大于20mm 毛料石稍加修整不大于25mm 注：相接周边的表面是指叠砌面、接砌面与外露面相接处20~30mm范围内的部分。料石加工允许偏差表13-41 料石种类加工允许偏差（mm）宽度、厚度长度细料石 ±3 ±5 粗料石 ±5 ±7 毛料石 ±10 ±15 注：如设计有特殊要求，应按设计要求加工。石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20、MU15和MU10。 13-4-2 毛石砌体 13-4-2-1 毛石砌体砌筑要点毛石砌体应采用铺浆法砌筑。砂浆必须饱满，叠砌面的粘灰面积（即砂浆饱满度）应大于80%。毛石砌体宜分皮卧砌，各皮石块间应利用毛石自然形状经敲打修整使能与先砌毛石基本吻合、搭砌紧密；毛石应上下错缝，内外搭砌，不得采用外面侧立毛石中间填心的砌筑方法；中间不得有铲口石（尖石倾斜向外的石块）、斧刃石（尖石向下的石块）和过桥石（仅在两端搭砌的石块），见图13-29。图13-29 铲口石、斧刃石、过桥石毛石砌体的灰缝厚度宜为20~30mm，石块间不得有相互接触现象。石块间较大的空隙应先填塞砂浆后用碎石块嵌实，不得采用先摆碎石块后塞砂浆或干填碎石块的方法。 13-4-2-2 毛石基础砌筑毛石基础的第一皮石块坐浆，并将石块的大面向下。毛石基础的转角处、交接处应用较大的平毛石砌筑。毛石基础的扩大部分，如做成阶梯形，上级阶梯的石块应至少压砌下级阶梯石块的1/2，相邻阶梯的毛石应相互错缝搭砌（图13-30）。图13-30 阶梯形毛石基础毛石基础必须设置拉结石。拉结石应均匀分布。毛石基础同皮内每隔2m左右设置一块。拉结石长度：如基础宽度等于或小于400mm，应与基础宽度相等；如基础宽度大于400mm，可用两块拉结石内外搭接，搭接长度不应小于150mm，且其中一块拉结石长度不应小于基础宽度的2/3。 13-4-2-3 毛石墙毛石墙的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。每个楼层墙体的最上一皮，宜用较大的毛石砌筑。毛石墙必须设置拉结石。拉结石应均匀分布，相互错开。毛石墙一般每0.7m2墙面至少设置一块，且同皮内拉结石的中距不应大于2m。拉结石的长度：如墙厚等于或小于400mm，应与墙厚相等；如墙厚大于400mm，可用两块拉结石内外搭接，搭接长度不应小于150mm，且其中一块拉结石长度不应小于墙厚的2/3。毛石墙每日约砌筑高度，不应超过1.2m。在毛石和烧结普通砖的组合墙中，毛石砌体与砖砌体应同时砌筑，并每隔4~6皮砖用2~3皮丁砖与毛石砌体拉结砌合，两种砌体间的空隙应用砂浆填满（图13-31）。图13-31 毛石和砖组合墙毛石墙和砖墙相接的转角处和交接处应同时砌筑。转角处应自纵墙（或横墙）每隔4~6皮砖高度引出不小于120mm与横墙（或纵墙）相接（图13-32）。图13-32 转角处毛石墙和砖墙相接交接处应自纵墙每隔4~6皮砖高度引出不小于120mm与横墙相接（图13-33）。图13-33 交接处毛石墙和砖墙相接毛石墙的转角处和交接处应同时砌筑。对不能同砌筑而又必须留置的临时间断处，应砌成踏步槎。 13-4-3 料石砌体 13-4-3-1 料石砌体砌筑要点料石砌体应采用铺浆法砌筑，料石应放置平稳，砂浆必须饱满。砂浆铺设厚度应略高于规定灰缝厚度，其高出厚度：细料石宜为3~5mm；粗料石、毛料石宜为6~8mm。料石砌体的灰缝厚度：细料石砌体不宜大于5mm；粗料石和毛料石砌体不宜大于20mm。料石砌体的水平灰缝和竖向灰缝的砂浆饱满度均应大于80%。料石砌体上下皮料石的竖向灰缝应相互错开，错开长度应不小于料石宽度的1/2。 13-4-3-2 料石基础料石基础的第一皮料石应坐浆丁砌，以上各层料石可按一顺一丁进行砌筑。阶梯形料石基础，上级阶梯的料石至少压砌下级阶梯料石的1/3（图13-34）。图13-34 阶梯形料石基础 13-4-3-3 料石墙料石墙厚度等于一块料石宽度时，可采用全顺砌筑形式。料石墙厚度等于两块料石宽度时，可采用两顺一丁或丁顺组砌的砌筑形式（图13-35）。图13-35 料石墙砌筑形式两顺一丁是两皮顺石与一皮丁石相间。丁顺组砌是同皮内顺石与丁石相间，可一块顺石与丁石相间或两块顺石与一块丁石相间。在料石和毛石或砖的组合墙中，料石砌体和毛石砌体或砖砌体应同时砌筑，并每隔2~3皮料石层用丁砌层与毛石砌体或砖砌体拉结砌合。丁砌料石的长度宜与组合墙厚度相同（图13-36）。图13-36 料石和砖的组合墙 13-4-3-4 料石平拱用料石作平拱，应按设计要求加工。如设计无规定，则料石应加工成楔形，斜度应预先设计，拱两端部的石块，在拱脚处坡度以60°为宜。平拱石块数应为单数，厚度与墙厚相等，高度为二皮料石高。拱脚处斜面应修整加工，使拱石相吻合（图13-37）。图13-37 料石平拱示例砌筑时，应先支设模板，并以两边对称地向中间砌，正中一块锁石要挤紧。所用砂浆强度等级不应低于M10，灰缝厚度宜为5mm。养护到砂浆强度达到其设计强度的70%以上时，才可拆除模板。 13-4-3-5 料石过梁用料石作过梁，如设计无规定时，过梁的高度应为200~450mm，过梁宽度与墙厚相同。过梁净跨度不宜大于1.2m，两端各伸入墙内长度不应小于250mm。过梁上续砌墙时，其正中石块长度不应小于过梁净跨度的1/3，其两旁应砌不小于2/3过梁净跨度的料石（图13-38）。图13-38 料石过梁 13-4-4 石挡土墙石挡土墙可采用毛石或料石砌筑。砌筑毛石挡土墙应符合下列规定（图13-39）：图13-39 毛石挡土墙立面 1．每砌3~4皮毛石为一个分层高度，每个分层高度应找平一次； 2．外露面的灰缝厚度不得大于40mm，两个分层高度间分层处的错缝不得小于80mm。料石挡土墙宜采用丁顺组砌的砌筑形式。当中间部分用毛石填砌时，丁砌料石伸入毛石部分的长度不应小于200mm。石挡土墙的泄水孔当设计无规定时，施工应符合下列规定： 1．泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔； 2．泄水孔与土体间铺设长宽各为300mm、厚200mm的卵石或碎石作疏水层。挡土墙内侧回填土必须分层夯填，分层松土厚度应为300mm。墙顶土面应有适当坡度使流水流向挡土墙外侧面。 13-4-5 石砌体质量石砌体质量分为合格和不合格两个等级。石砌体质量合格应符合以下规定： 1．主控项目应全部符合规定； 2．一般项目应有80%及以上的抽检处符合规定，或偏差值在允许偏差范围以内。石砌体工程主控项目： 1．石材及砂浆强度等级必须符合设计要求。抽检数量：同一产地的石材至少应抽检一组。砂浆试块抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。检验方法：料石检查产品质量证明书，石材、砂浆检查试块试验报告。 2．砂浆饱满度不应小于80%。抽检数量：每步架抽查不应少于1处。检验方法：观察检查。 3．石砌体的轴线位置及垂直度允许偏差应符合表13-42的规定。石砌体的轴线位置及垂直度允许偏差表13-42 项次项目允许偏差（mm）检验方法毛石砌体料石砌体基础墙毛料石粗料石细料石基础墙基础墙墙、柱 1 轴线位置 20 15 20 15 15 10 10 用经纬仪和尺检查，或用其他测量仪器检查 2 墙面垂直度每层 20 20 10 7 用经纬仪、吊线和尺检查或用其他测量仪器检查全高 30 30 25 20 抽检数量：外墙，按楼层（或4m高以内）每20m抽查1处，每处3延长米，但不应少于3处；内墙，按有代表性的自然间抽查10%，但不应少于3间，每间不应少于2处，柱子不应少于5根。石砌体工程一般项目规定： 1．石砌体的一般尺寸允许偏差应符合表13-43的规定。石砌体的一般尺寸允许偏差表13-43 项次项目允许偏差（mm）检验方法毛石砌体料石砌体基础墙基础墙基础墙墙、柱 1 基础和墙砌体顶面标高 ±25 ±15 ±25 ±15 ±15 ±15 ±10 用水准仪和尺检查 2 砌体厚度＋30 ＋20 －10 ＋30 ＋20 －10 ＋15 ＋10 －5 ＋10 －5 用尺检查 3 表面平整度清水墙、柱 - 20 - 20 - 10 5 细料石用2m靠尺和楔形塞尺检查，其他用两直尺垂直于灰缝拉2m线和尺检查混水墙、柱 - 20 - 20 - 15 - 4 清水墙水平灰缝平直度 - - - - - 10 5 拉10m线和尺检查抽检数量：外墙，按楼层（4m高以内）每20m抽查1处，每处3延长米，但不应少于3处；内墙，按有代表性的自然间抽查10%，但不应少于3间，每间不应少于2处，柱子不应少于5根。 2．石砌体的组砌形式应符合下列规定：（1）内外搭砌，上下错缝，拉结石、丁砌石交错设置；（2）毛石墙拉结石每0.7m2墙面不应少于1块。抽检数量：外墙，按楼层（或4m高以内）每20m抽查1处，每处3延长米，但不应少于3处；内墙，按有代表性的自然间抽查10%，但不应少于3间。检验方法：观察检查。
